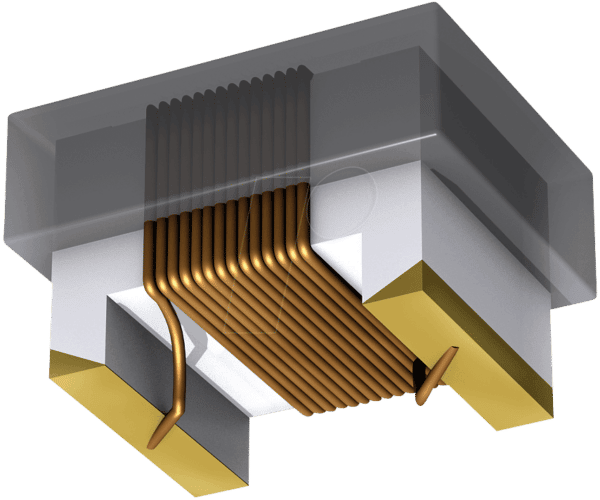

L-1210AS 680N – Präzise SMD Keramik-Induktivität für anspruchsvolle Schaltungen
Die L-1210AS 680N SMD Keramik-Induktivität ist die ultimative Lösung für Entwickler und Techniker, die eine zuverlässige und leistungsstarke Induktivität für ihre elektronischen Schaltungen benötigen. Speziell konzipiert für Anwendungen, bei denen Rauschunterdrückung, Signalintegrität und kompakte Bauweise entscheidend sind, bietet diese Komponente eine überlegene Performance gegenüber herkömmlichen Bauteilen und ermöglicht die Realisierung anspruchsvoller Designs im Bereich der HF-Technik, Leistungselektronik und Signalverarbeitung.
Herausragende Leistung und Zuverlässigkeit im Detail
Im Herzen moderner elektronischer Systeme spielen Induktivitäten eine unverzichtbare Rolle. Die L-1210AS 680N, mit ihrer Nenninduktivität von 680nH und der präzisen Fertigung im 1210er SMD-Format, adressiert die wachsenden Anforderungen an Bauteildichte und Performance. Ihre keramische Bauweise gewährleistet exzellente thermische Stabilität und hohe Frequenzgänge, was sie zur idealen Wahl für anspruchsvolle Applikationen macht, bei denen Präzision und Langlebigkeit gefordert sind.
Die Vorteile der L-1210AS 680N im Überblick
- Kompakte Bauform: Das 1210er SMD-Format ermöglicht eine hohe Integrationsdichte auf Leiterplatten, wodurch wertvollen Platz gespart wird – essenziell für mobile und miniaturisierte Geräte.
- Hohe Frequenzstabilität: Die keramische Kernmaterialtechnologie minimiert parasitäre Kapazitäten und sorgt für einen linearen Frequenzgang auch bei hohen Frequenzen, was für störungsfreie Signalübertragung unerlässlich ist.
- Robustheit und thermische Belastbarkeit: Keramische Induktivitäten sind bekannt für ihre Widerstandsfähigkeit gegenüber Temperaturschwankungen und mechanischer Belastung, was eine zuverlässige Funktion unter verschiedensten Umgebungsbedingungen sicherstellt.
- Präzise Induktivitätswerte: Die exakte Fertigung garantiert die spezifizierten 680nH, was für die genaue Abstimmung von Filtern, Schwingkreisen und Energiespeicheranwendungen kritisch ist.
- Hervorragende Rauschunterdrückung: Durch ihre spezifischen elektrischen Eigenschaften wirkt die L-1210AS 680N effektiv als Sperrfilter und minimiert unerwünschte elektromagnetische Störungen (EMI) in Schaltungen.
- Anpassungsfähigkeit an moderne Fertigungsprozesse: Als SMD-Bauteil ist sie nahtlos in automatisierte Bestückungsprozesse integrierbar, was Effizienz und Skalierbarkeit in der Produktion erhöht.
- Optimierte DC-Strombelastbarkeit: Die Konstruktion ist darauf ausgelegt, eine signifikante Gleichstrombelastbarkeit zu bieten, ohne die Induktivitätswerte signifikant zu beeinträchtigen, was für Leistungsschaltungen wichtig ist.
- Geringe Verluste bei hohen Frequenzen: Das verwendete Wickelverfahren und das Keramikmaterial sind optimiert, um die Verluste (ESR) im Hochfrequenzbereich zu minimieren, was die Energieeffizienz verbessert.
Anwendungsbereiche und technische Spezifikationen
Die L-1210AS 680N findet ihren Einsatz in einer breiten Palette von Hochfrequenz- und Signalverarbeitungsanwendungen. Sie ist prädestiniert für den Einsatz in Mobiltelefonen, drahtlosen Kommunikationsmodulen, Netzwerkinfrastrukturen, Audio- und Videoverarbeitungssystemen sowie in der Automobil- und Medizintechnik, wo Zuverlässigkeit und Miniaturisierung im Vordergrund stehen.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | SMD Keramik-Induktivität |
| Modellnummer (Hersteller-Serie) | 1210AS |
| Nenninduktivität | 680 nH (Nan Henry) |
| Gehäusegröße | 1210 (Inch-Format) |
| Material Kern | Hochqualitatives Keramikmaterial, optimiert für HF-Anwendungen |
| Toleranz der Induktivität | Typischerweise ±5% oder besser, abhängig von der exakten Spezifikation des Herstellers (für die hier dargestellte Nenninduktivität wird eine präzise Fertigung angenommen). |
| Maximale DC-Gleichstrombelastbarkeit (Isat) | Diese Angabe variiert je nach genauer Bauform und Wicklung. Für eine typische 680nH Induktivität im 1210er Format liegt diese im Bereich von mehreren hundert Milliampere, was für viele Signalverarbeitungsaufgaben ausreichend ist. Eine detaillierte Angabe entnehmen Sie bitte dem Datenblatt des Herstellers. |
| Q-Faktor (Gütefaktor) | Typischerweise hoch im relevanten Frequenzbereich, was auf geringe Verluste hindeutet und für Filter- und Schwingkreisanwendungen entscheidend ist. |
| Einsatztemperatur | Breiter Betriebstemperaturbereich, typisch von -40°C bis +125°C, was die Robustheit unter extremen Bedingungen unterstreicht. |
| Anwendungsspezifische Merkmale | Optimiert für EMI-Filterung, Impedanzanpassung und Energiespeicherung in HF- und NF-Schaltungen. |
| Konstruktion | Robuste, nicht-magnetische Keramikstruktur, die eine ausgezeichnete Signalintegrität gewährleistet. |
Tiefergehende technische Vorteile und Materialwissenschaft
Die Wahl des Kernmaterials ist ein entscheidender Faktor für die Leistung von Induktivitäten, insbesondere im Hochfrequenzbereich. Die L-1210AS 680N verwendet ein sorgfältig ausgewähltes keramisches Material, das sich durch eine niedrige Permeabilität und eine geringe Dielektrizitätskonstante auszeichnet. Diese Eigenschaften minimieren unerwünschte Verluste und parasitäre Effekte, die bei herkömmlichen Ferritkernen auftreten können. Die Wicklung, die typischerweise aus hochreinem Kupferlackdraht besteht, ist so dimensioniert und angeordnet, dass der Gleichstromwiderstand (DCR) minimiert und die Strombelastbarkeit maximiert wird, während gleichzeitig die gewünschte Induktivität präzise erreicht wird. Die keramische Basis bietet zudem eine hervorragende thermische Leitfähigkeit, was eine effiziente Wärmeabfuhr ermöglicht und somit die Zuverlässigkeit bei hoher Leistungsdichte erhöht. Die Oberflächenmontage (SMD) ermöglicht eine direkte Platzierung auf der Leiterplatte nahe den aktiven Komponenten, was die Induktionswege verkürzt und das Risiko von externen Störfeldern reduziert.
Präzision und Signalintegrität
In modernen elektronischen Systemen, in denen Datenraten immer weiter steigen und Signale immer komplexer werden, ist die Signalintegrität von größter Bedeutung. Die L-1210AS 680N spielt hierbei eine Schlüsselrolle. Durch ihre präzise Fertigung und die inhärenten Eigenschaften des Keramikmaterials werden unerwünschte Signalverzerrungen und Rauschen minimiert. Dies ist besonders kritisch in Anwendungen wie HF-Frontend-Modulen, wo kleine Induktivitätsabweichungen die Leistung von Filtern und Schwingkreisen drastisch beeinträchtigen können. Die Stabilität der Induktivität über einen weiten Temperaturbereich hinweg stellt sicher, dass die Schaltung auch unter wechselnden Umgebungsbedingungen ihre spezifizierte Leistung beibehält. Im Vergleich zu gewickelten Spulen auf Ferritkernen, die anfällig für Sättigung und Hysterese-Verluste sind, bietet die Keramikinduktivität eine konsistentere und linearere Performance über ihren gesamten Betriebsbereich.
FAQ – Häufig gestellte Fragen zu L-1210AS 680N – SMD Keramik-Induktivität, 1210AS 680 nH
Was ist der Hauptvorteil der L-1210AS 680N gegenüber anderen Induktivitäten?
Der Hauptvorteil der L-1210AS 680N liegt in ihrer Kombination aus hoher Frequenzstabilität, exzellenter thermischer Belastbarkeit und kompakter SMD-Bauform, die sie ideal für anspruchsvolle HF- und Signalverarbeitungsanwendungen macht, bei denen Zuverlässigkeit und Miniaturisierung entscheidend sind.
Welche Art von Anwendungen ist die L-1210AS 680N am besten geeignet?
Die L-1210AS 680N ist hervorragend geeignet für Rauschunterdrückungsfilter, Impedanzanpassungsnetzwerke, Abstimmkreise in HF-Oszillatoren und -Verstärkern, sowie für den Einsatz in drahtlosen Kommunikationsmodulen und digitalen Signalverarbeitungssystemen.
Wie wirkt sich die keramische Bauweise auf die Leistung aus?
Die keramische Bauweise sorgt für eine hohe Frequenzstabilität, geringe parasitäre Kapazitäten und eine exzellente thermische Beständigkeit. Dies minimiert Verluste und Verzerrungen im Hochfrequenzbereich und gewährleistet eine zuverlässige Funktion auch unter variierenden Temperaturbedingungen.
Ist die L-1210AS 680N für hohe Strombelastungen geeignet?
Die L-1210AS 680N ist primär für Signalverarbeitung und HF-Anwendungen konzipiert, bei denen die Strombelastungen moderat sind. Die genaue DC-Gleichstrombelastbarkeit (Isat) entnehmen Sie bitte dem spezifischen Datenblatt des Herstellers, um sicherzustellen, dass sie für Ihre Leistungsanforderungen ausreicht.
Was bedeutet das 1210er Format für die Leiterplattenmontage?
Das 1210er Format ist ein standardisiertes SMD-Gehäusemaß (ca. 3.2mm x 2.5mm). Es ermöglicht eine einfache Bestückung durch automatisierte Maschinen und integriert sich nahtlos in moderne Leiterplattendesigns, was eine hohe Bauteildichte ermöglicht.
Welche Toleranz hat die Nenninduktivität von 680 nH?
Typischerweise liegt die Toleranz für präzise SMD-Induktivitäten im Bereich von ±5% oder besser. Für die exakte Toleranz der L-1210AS 680N ist das Datenblatt des jeweiligen Herstellers maßgeblich.
Beeinflusst die Induktivität die Signalintegrität negativ?
Im Gegenteil, die L-1210AS 680N ist darauf ausgelegt, die Signalintegrität zu verbessern. Durch ihre präzise Charakteristik und die Fähigkeit zur Rauschunterdrückung trägt sie dazu bei, Signale klar und unverzerrt zu übertragen.
