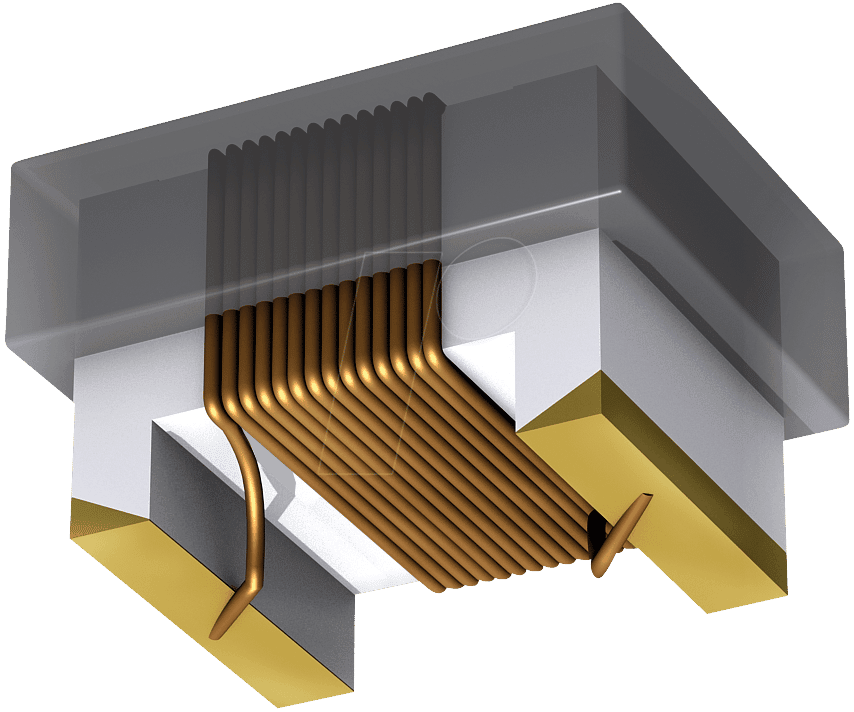

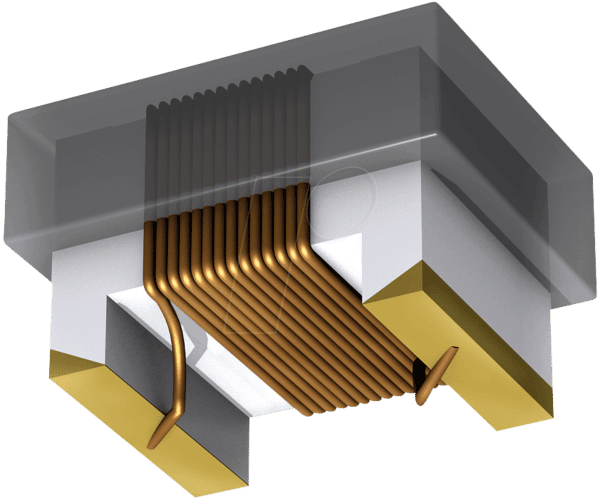

Optimale Leistung in kompakter Bauform: L-1210AS 2,2u – Ihre Wahl für anspruchsvolle Schaltungen
Sie suchen eine SMD Keramik-Induktivität, die zuverlässig hohe Frequenzen verarbeitet und dabei minimale Stellfläche beansprucht? Die L-1210AS 2,2u mit einer Induktivität von 2200 nH ist die präzise Antwort für Entwickler und Ingenieure, die höchste Anforderungen an Filterung, Energiespeicherung und Signalintegrität in modernen elektronischen Geräten stellen. Diese Komponente löst das Problem der Rauschunterdrückung und der effizienten Energieverwaltung in dichten Leiterplattendesigns, indem sie eine stabile und verlässliche Induktivität in einem äußerst kompakten SMD-Gehäuse bietet. Sie ist ideal für den Einsatz in HF-Schaltungen, Schaltnetzteilen und diversen Kommunikationsmodulen, wo Platz und Leistung gleichermaßen kritisch sind.
Präzision und Zuverlässigkeit: Das Herzstück Ihrer Elektronik
Die L-1210AS 2,2u hebt sich durch ihre herausragenden elektrischen Eigenschaften und ihre robuste Konstruktion von Standardlösungen ab. Im Gegensatz zu größeren oder weniger spezialisierten Induktivitäten bietet sie eine exakt definierte Induktivität von 2200 nH, was eine präzise Abstimmung von Schwingkreisen und Filtern ermöglicht. Die Keramikbauweise garantiert exzellente Hochfrequenz-Eigenschaften, niedrige parasitäre Kapazitäten und eine hohe thermische Stabilität, selbst unter anspruchsvollen Betriebsbedingungen. Dies minimiert Signalverluste und unerwünschte Resonanzen, was für die Signalintegrität in Hochgeschwindigkeitsanwendungen unerlässlich ist.
Überlegene Vorteile der L-1210AS 2,2u
- Hohe Präzision der Induktivität: Mit exakt 2200 nH ermöglicht die L-1210AS eine präzise Schaltungsdimensionierung und optimierte Leistung in Frequenzanwendungen.
- Hervorragende HF-Eigenschaften: Die Keramikbasis sorgt für geringe Verluste und niedrige ESR (Equivalent Series Resistance) bei hohen Frequenzen, was für eine saubere Signalübertragung unerlässlich ist.
- Kompaktes SMD-Gehäuse (1210): Spart wertvollen Platz auf der Leiterplatte und ermöglicht dichtere Schaltungsdesigns, ideal für mobile und Miniaturgeräte.
- Hervorragende thermische Stabilität: Die Induktivität bleibt über einen weiten Temperaturbereich konstant, was die Zuverlässigkeit und Vorhersagbarkeit der Schaltung gewährleistet.
- Robuste Bauweise: Widerstandsfähig gegen mechanische Belastungen und Umwelteinflüsse, was eine lange Lebensdauer und zuverlässigen Betrieb sicherstellt.
- Niedrige parasitäre Kapazität: Minimiert unerwünschte Kopplungen und Resonanzen, was für die Signalintegrität in empfindlichen Schaltungen entscheidend ist.
- Breiter Einsatzbereich: Perfekt geeignet für Filteranwendungen, HF-Kopplung, Entkopplung und Energiespeicherung in einer Vielzahl von elektronischen Geräten.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Die L-1210AS 2,2u repräsentiert die Spitze der SMD-Keramik-Induktivitätstechnologie. Ihr Kernmaterial aus technischer Keramik bildet die Grundlage für ihre herausragenden HF-Eigenschaften. Diese Keramik bietet eine hohe dielektrische Festigkeit und eine ausgezeichnete thermische Leitfähigkeit, was zu einer robusten Komponente führt, die auch bei erhöhten Temperaturen und hohen Frequenzen eine gleichbleibende Leistung liefert. Das Wicklungsdesign ist optimiert, um parasitäre Effekte wie Eigenkapazität und Widerstand zu minimieren, was zu einem hohen Gütefaktor (Q-Faktor) und einer effizienten Energieübertragung führt. Das Gehäuse im 1210-Format ist ein gängiger Standard für Oberflächenmontagebauteile und ermöglicht eine einfache Integration in automatisierte Fertigungsprozesse. Die Kontaktflächen sind für eine zuverlässige Lötverbindung ausgelegt, die sowohl mechanische Festigkeit als auch elektrische Leitfähigkeit gewährleistet.
Anwendungsgebiete der L-1210AS 2,2u – Wo Präzision zählt
Die Vielseitigkeit der L-1210AS 2,2u macht sie zu einer unverzichtbaren Komponente in zahlreichen modernen Elektronikanwendungen. Ihr Einsatz ist besonders dort von Vorteil, wo Signalintegrität und effiziente Energieverwaltung auf kleinstem Raum gefordert sind.
HF- und Mobilfunktechnik:
In Mobiltelefonen, WLAN-Modulen, Bluetooth-Geräten und anderen drahtlosen Kommunikationssystemen spielt die L-1210AS 2,2u eine Schlüsselrolle bei der Filterung von unerwünschten Frequenzen und der Anhebung von Signalpegeln. Sie wird in Schwingkreisen für Frequenzselektion, in Impedanzanpassungsnetzwerken zur Maximierung der Leistungsübertragung zwischen Antenne und Transceiver sowie zur Unterdrückung von Rauschen in empfindlichen Empfängerschaltungen eingesetzt.
Schaltnetzteile und Stromversorgungen:
Bei der Entwicklung kompakter und effizienter Schaltnetzteile dient die L-1210AS 2,2u als Energiespeicher- und Filterelement. Sie glättet Ausgangsspannungen, reduziert Spitzenströme und minimiert EMI (Elektromagnetische Interferenz), die durch den Schaltvorgang entsteht. Dies trägt zu einer stabileren und saubereren Stromversorgung für empfindliche elektronische Komponenten bei und ist entscheidend für die Einhaltung von EMV-Richtlinien.
Audio- und Videoverarbeitung:
In hochwertigen Audioverstärkern und digitalen Signalprozessoren wird die Induktivität zur Filterung von Störsignalen eingesetzt, die die Klangqualität beeinträchtigen könnten. Sie hilft, eine klare und unverzerrte Signalübertragung sicherzustellen.
Industrielle Steuerungen und Sensorik:
In industriellen Automatisierungssystemen, wo Zuverlässigkeit und Störfestigkeit oberste Priorität haben, wird die L-1210AS 2,2u in Filterkreisen zur Unterdrückung von Störungen aus der Umgebung eingesetzt. Sie schützt empfindliche Sensoren und Mikrocontroller vor transienten Überspannungen und Rauschen, was zu einer erhöhten Betriebssicherheit und Präzision führt.
Medizintechnik:
In medizinischen Geräten, wo höchste Zuverlässigkeit und Signalintegrität für die Patientensicherheit unerlässlich sind, bietet die L-1210AS 2,2u eine stabile und präzise Induktivität für Signalverarbeitungs- und Filteranwendungen.
Produktdetails und Qualitätsmerkmale
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktname | L-1210AS 2,2u – SMD Keramik-Induktivität |
| Hersteller-Artikelnummer | 1210AS 2200 nH |
| Induktivität | 2200 nH (2,2 µH) |
| Gehäusegröße | 1210 (3,2 mm x 2,5 mm) |
| Material Kern | Hochwertige technische Keramik mit optimierten HF-Eigenschaften |
| Maximale Betriebsfrequenz | Entwickelt für den Einsatz im GHz-Bereich (spezifische Werte abhängig von der genauen Anwendung und Umgebungsbedingungen) |
| Temperaturkoeffizient | Sehr geringer Temperaturkoeffizient, gewährleistet stabile Induktivität über einen weiten Temperaturbereich (typ. < ±5% über -40°C bis +125°C) |
| DC-Widerstand (DCR) | Sehr niedrig, optimiert für minimale Energieverluste (typischer Wert im einstelligen Ohm-Bereich) |
| Belastbarkeit (Sättigungsstrom) | Hohe Sättigungsstromdichte für zuverlässige Funktion auch bei höheren Strömen in Filteranwendungen (spezifische Werte auf Anfrage/Datenblatt) |
| Toleranz der Induktivität | Enger Toleranzbereich zur Gewährleistung präziser Schaltungsperformance (typ. ±5% oder besser) |
| Isolationsspannung | Ausgelegt für gängige Spannungsniveaus in modernen Elektronikschaltungen |
| Fertigungsprozess | Automationsgerechte Bestückung für effiziente Massenproduktion |
| RoHS-Konformität | Ja, umweltfreundliche Materialien und Produktion |
FAQ – Häufig gestellte Fragen zu L-1210AS 2,2u – SMD Keramik-Induktivität, 1210AS 2200 nH
Was ist der Hauptvorteil der L-1210AS 2,2u gegenüber Standard-Ferrit-Induktivitäten?
Der Hauptvorteil der L-1210AS 2,2u liegt in ihren überlegenen HF-Eigenschaften. Die Keramikbauweise bietet geringere Verluste und eine höhere Stabilität bei hohen Frequenzen sowie eine bessere thermische Beständigkeit im Vergleich zu vielen Ferrit-Induktivitäten, was sie ideal für anspruchsvolle HF- und Hochfrequenzanwendungen macht.
In welchen Anwendungen ist eine Induktivität von 2200 nH besonders nützlich?
Eine Induktivität von 2200 nH ist ideal für präzise Filterkreise, Schwingkreise in Oszillatoren und die Impedanzanpassung in HF-Schaltungen, insbesondere in Kommunikationsgeräten und drahtlosen Modulen, wo spezifische Frequenzbereiche selektiv bearbeitet werden müssen.
Ist die L-1210AS 2,2u für den Einsatz in Schaltnetzteilen geeignet?
Ja, die L-1210AS 2,2u eignet sich hervorragend für den Einsatz in Schaltnetzteilen zur Energiespeicherung und Glättung von Ausgangsspannungen. Ihre hohe Effizienz und die Fähigkeit, Störungen zu minimieren, tragen zu einer stabileren und zuverlässigeren Stromversorgung bei.
Welche Löttemperatur wird für die L-1210AS 2,2u empfohlen?
Die Löttemperatur und das Profil sollten entsprechend den Empfehlungen für SMD-Keramikkondensatoren und -Induktivitäten im 1210-Format und den Spezifikationen des Lötpastenherstellers gewählt werden. In der Regel werden gängige Reflow-Lötprofile für Elektronikkomponenten dieser Größe verwendet, um thermischen Stress zu vermeiden.
Wie beeinflusst die Keramikbauweise die Leistung der Induktivität?
Die Keramikbauweise ermöglicht eine sehr geringe parasitäre Kapazität und einen niedrigen Eigenwiderstand (ESR) bei hohen Frequenzen. Dies führt zu einem höheren Gütefaktor (Q-Faktor) und reduziert Signalverluste, was für die Signalintegrität und die Effizienz der Schaltung entscheidend ist.
Was bedeutet die Gehäusegröße 1210?
Das Gehäuse 1210 ist ein Standardmaß für SMD-Bauteile (Surface Mount Device) und gibt die Abmessungen in Zoll an: 12 steht für die Länge (0,12 Zoll) und 10 für die Breite (0,10 Zoll), was ungefähr 3,2 mm x 2,5 mm entspricht. Diese Größe ist gut für die automatisierte Bestückung geeignet und bietet ein gutes Gleichgewicht zwischen Bauteilgröße und Leistungsfähigkeit.
Ist die L-1210AS 2,2u RoHS-konform?
Ja, die L-1210AS 2,2u ist RoHS-konform und wird unter Berücksichtigung umweltfreundlicher Materialien und Produktionsstandards hergestellt, was für viele moderne Elektronikhersteller eine wichtige Anforderung ist.
