L-1210AS 22N – SMD Keramik-Induktivität für anspruchsvolle Elektronikanwendungen
Sie suchen nach einer zuverlässigen und leistungsstarken Induktivität für Ihre Platinenlayouts? Die L-1210AS 22N – SMD Keramik-Induktivität mit einer Nenninduktivität von 22 nH ist die präzise Lösung für Entwickler und Hersteller, die höchste Anforderungen an Signalintegrität, Rauschunterdrückung und Effizienz stellen. Ideal für den Einsatz in HF-Schaltungen, DC/DC-Wandlern und Filteranwendungen, wo präzise elektrische Eigenschaften unerlässlich sind.
Warum L-1210AS 22N die überlegene Wahl ist
Im Vergleich zu herkömmlichen Ferrit- oder Luftspulen-Induktivitäten bietet die L-1210AS 22N als SMD-Keramik-Induktivität entscheidende Vorteile. Ihre kompakte Bauform ermöglicht eine hohe Integrationsdichte auf Leiterplatten, während das robuste Keramikmaterial eine exzellente thermische Stabilität und mechanische Widerstandsfähigkeit gewährleistet. Dies resultiert in einer zuverlässigeren und langlebigeren Performance, selbst unter anspruchsvollen Betriebsbedingungen. Die präzise gefertigte Wicklung auf dem Keramikkörper minimiert parasitäre Effekte wie Eigenkapazität und Serienserenzenz, was zu einer verbesserten HF-Performance und geringeren Signalverlusten führt. Dies ist besonders kritisch in Hochfrequenzanwendungen, wo eine genaue Abstimmung und Rauschminimierung entscheidend für die Systemfunktionalität sind.
Anwendungsgebiete und Leistungsvorteile
Die L-1210AS 22N – SMD Keramik-Induktivität ist aufgrund ihrer vielseitigen Eigenschaften ein unverzichtbarer Baustein in einer breiten Palette von Elektronikprojekten:
- HF-Schaltungen: In Mobiltelefonen, WLAN-Modulen, Bluetooth-Geräten und Satellitenkommunikationssystemen dient sie als kritischer Bestandteil in Impedanzanpassungsnetzwerken, Filtern und Schwingkreisen. Die geringe Eigenkapazität und die hohe Güte (Q-Faktor) in relevanten Frequenzbereichen gewährleisten eine exzellente Signalintegrität und minimieren unerwünschte Dämpfung.
- DC/DC-Wandler und Spannungsregler: Als Energiespeicherkomponente in Schaltnetzteilen trägt sie zur Glättung der Ausgangsspannung bei und minimiert die Ripple-Spannung. Ihre thermische Stabilität ermöglicht einen zuverlässigen Betrieb auch bei hohen Stromlasten und Umgebungstemperaturen.
- Rauschfilterung und EMI-Unterdrückung: In digitalen Schaltungen und Prozessorsystemen hilft die Induktivität, hochfrequente Störungen zu dämpfen und elektromagnetische Interferenzen (EMI) zu reduzieren, was die Systemstabilität und die Einhaltung von EMV-Richtlinien verbessert.
- Audio- und Signalverarbeitung: In präzisen Audio-Schaltungen und Signalaufbereitungseinheiten kann die L-1210AS 22N zur Filterung von unerwünschten Frequenzen oder zur Erzeugung spezifischer Resonanzen eingesetzt werden.
Konstruktion und Materialtechnologie

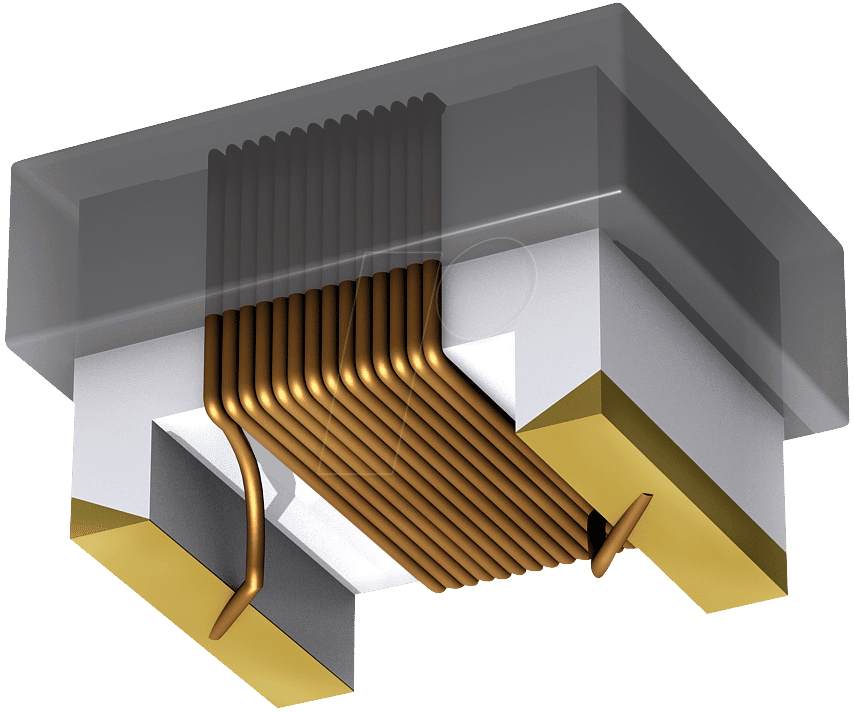

Die L-1210AS 22N basiert auf einer fortschrittlichen Keramik-Substrat-Technologie, die für ihre herausragenden dielektrischen Eigenschaften und thermische Beständigkeit bekannt ist. Die präzise aufgebrachte Wicklung aus hochwertigem Kupferlackdraht wird sorgfältig auf das Keramikkernmaterial aufgebracht. Diese Bauweise minimiert die elektrischen Verluste und maximiert die Effizienz. Das verwendete Keramikmaterial ist inert und bietet eine ausgezeichnete Isolation, was die Anfälligkeit für Feuchtigkeit und chemische Einflüsse reduziert. Die Oberflächenveredelung mit verzinnten Anschlüssen gewährleistet eine zuverlässige Lötbarkeit auf gängigen Leiterplattenmaterialien, wie beispielsweise FR-4. Die kompakte Bauform im 1210er-SMD-Gehäuse (entspricht ca. 3.2mm x 2.5mm) ermöglicht eine hohe Packungsdichte auf der Platine.
Technische Spezifikationen und Qualitätsmerkmale
Die L-1210AS 22N – SMD Keramik-Induktivität zeichnet sich durch folgende präzise technische Merkmale aus:
| Merkmal | Spezifikation |
|---|---|
| Produktname | L-1210AS 22N – SMD Keramik-Induktivität |
| Nenninduktivität | 22 nH (Nan Henry) |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 1210 (ca. 3.2 mm x 2.5 mm) |
| Material | Hochwertiges Keramiksubstrat |
| Leiterbahnen | Präzisionsgefertigte Kupferlackdraht-Wicklung |
| Anschlussbehandlung | Verzinnt für exzellente Lötbarkeit |
| Betriebstemperaturbereich | Typisch -40°C bis +125°C (abhängig von Strombelastung und Selbstwärmung) |
| Toleranz (Induktivität) | In der Regel ±5% oder ±10% (exakte Toleranz beachten Sie bitte das Produktdatenblatt) |
| Belastbarkeit (Strom) | Die maximale Strombelastbarkeit hängt von der zulässigen Temperaturerhöhung und dem DC-Widerstand ab. Präzise Werte finden Sie im Produktdatenblatt. |
| Selbstresonanzfrequenz (SRF) | Konstruktionsbedingt hoch, um eine breite nutzbare Frequenzbandbreite zu gewährleisten. Exakte Werte sind datenblattabhängig. |
Vorteile für Ihre Entwicklung und Produktion
Die Integration der L-1210AS 22N in Ihre Designs bietet Ihnen greifbare Vorteile:
- Verbesserte Signalintegrität: Minimierung von Verzerrungen und Rauschen in Hochfrequenzpfaden.
- Kompaktes Design: Ermöglicht kleinere und dichter bestückte Leiterplattenlayouts.
- Hohe Zuverlässigkeit: Robuste Konstruktion und Materialwahl sorgen für Langlebigkeit unter verschiedensten Umgebungsbedingungen.
- Optimierte Leistung: Präzise elektrische Werte für eine genaue Abstimmung und effiziente Energieumwandlung.
- Einfache Handhabung: SMD-Bauform ist ideal für automatisierte Bestückungsprozesse.
- Kosteneffizienz: Reduzierung von Nacharbeit und Ausfällen durch bewährte Qualität.
FAQ – Häufig gestellte Fragen zu L-1210AS 22N – SMD Keramik-Induktivität, 1210AS 22 nH
Welche Strombelastbarkeit hat die L-1210AS 22N?
Die genaue maximale Strombelastbarkeit der L-1210AS 22N hängt von verschiedenen Faktoren ab, einschließlich des zulässigen Temperaturanstiegs und des Gleichstromwiderstands (DCR). Detaillierte Spezifikationen zur Strombelastbarkeit finden Sie im Produktdatenblatt. Generell sind Keramik-Induktivitäten für moderate Strombelastungen optimiert.
Warum ist das Keramikmaterial vorteilhaft?
Das Keramikmaterial bietet eine exzellente thermische Stabilität, eine hohe mechanische Festigkeit und ist chemisch inert. Dies führt zu einer Langlebigkeit und Zuverlässigkeit, die bei anderen Materialien oft nicht erreicht wird. Zudem trägt es zur Minimierung von parasitären Effekten bei.
In welchen Frequenzbereichen ist die L-1210AS 22N optimal einsetzbar?
Aufgrund ihrer Bauweise und der geringen Eigenkapazität ist die L-1210AS 22N besonders gut für Hochfrequenzanwendungen geeignet. Die genaue nutzbare Frequenzbandbreite und die Selbstresonanzfrequenz (SRF) sind datenblattabhängig, aber diese Art von Induktivitäten wird typischerweise in MHz-Bereichen eingesetzt.
Ist diese Induktivität für automatisierte Bestückungsprozesse geeignet?
Ja, als SMD-Bauteil ist die L-1210AS 22N speziell für die Verwendung mit automatisierten Bestückungsmaschinen (Pick-and-Place-Maschinen) konzipiert. Die Standardgröße und die präzise Form ermöglichen eine effiziente Handhabung und Lötung.
Was bedeutet die Angabe „22 nH“?
„22 nH“ steht für 22 Nan Henry und beschreibt den Wert der Induktivität. Henry (H) ist die Einheit des SI-Systems für die Induktivität. Nan Henry (nH) ist ein Tausendstel eines Mikrohenrys (µH) oder ein Milliardstel eines Henrys (H).
Kann die L-1210AS 22N auch für Niedrigfrequenzanwendungen verwendet werden?
Während die Stärken der L-1210AS 22N in Hochfrequenzanwendungen liegen, kann sie prinzipiell auch in Niedrigfrequenzschaltungen eingesetzt werden, sofern die benötigte Induktivität im Bereich von 22 nH liegt. Für Anwendungen, die sehr hohe Induktivitätswerte erfordern, sind jedoch andere Bauteiltypen oder größere Gehäusegrößen erforderlich.
Wie ist die Toleranz der Induktivität spezifiziert?
Die Toleranz der Induktivität gibt an, wie stark der tatsächliche Wert vom Nennwert abweichen kann. Für die L-1210AS 22N liegt die typische Toleranz üblicherweise im Bereich von ±5% oder ±10%. Für präzise Anwendungen ist es wichtig, das spezifische Produktdatenblatt zu konsultieren, um die exakte Toleranz zu ermitteln.
