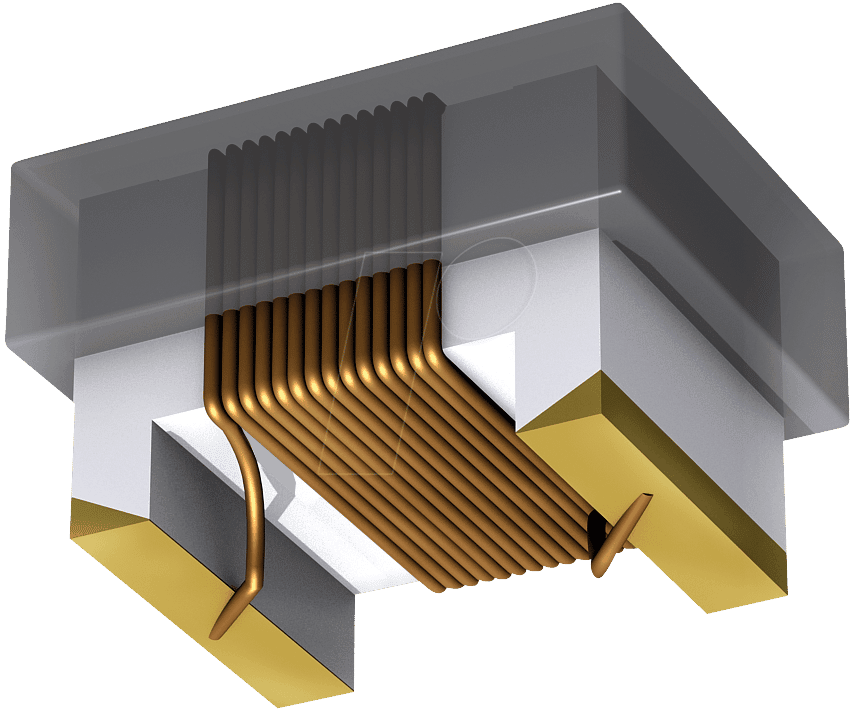

L-1210AS 1,5u – Präzise SMD Keramik-Induktivität für anspruchsvolle Schaltungen
Sind Sie auf der Suche nach einer zuverlässigen und hochleistungsfähigen Induktivität für Ihre modernen elektronischen Schaltungen? Die L-1210AS 1,5u – eine SMD Keramik-Induktivität der Serie 1210AS mit 1500 nH – wurde entwickelt, um Signalintegrität und Effizienz in einer Vielzahl von anspruchsvollen Anwendungen zu gewährleisten, von der HF-Technik bis hin zur Stromversorgung.
Überlegene Leistung durch fortschrittliche Keramiktechnologie
Im Vergleich zu Standardlösungen aus Ferritmaterialien oder weniger spezialisierten Keramikkörpern bietet die L-1210AS 1,5u eine herausragende Performance, insbesondere bei höheren Frequenzen und unter extremen Betriebsbedingungen. Die verwendete Hochfrequenz-Keramik gewährleistet exzellente dielektrische Eigenschaften, minimale parasitäre Kapazitäten und eine hohe Q-Faktor-Stabilität über einen weiten Temperaturbereich. Dies resultiert in geringeren Signalverlusten, verbesserter Filterleistung und einer insgesamt robusteren Schaltungsarchitektur.
Präzision und Zuverlässigkeit in SMD-Bauform
Die L-1210AS 1,5u ist konzipiert für die automatisierten Bestückungsprozesse (Pick-and-Place) und die nachfolgenden Lötverfahren wie Reflow-Löten. Ihre präzise gefertigte SMD-Bauform im 1210-Gehäuse (entsprechend 3,2 x 2,5 mm) ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was sie ideal für kompakte Designs macht. Die geringe Bauhöhe minimiert zudem Beeinflussungen durch mechanische Vibrationen und ermöglicht die Integration in flache Gehäuse.
Kernanwendungen und Einsatzgebiete
Diese spezialisierte SMD Keramik-Induktivität findet ihren Einsatz in kritischen Bereichen:
- HF-Schaltungen: Entkopplung, Filterung und Anpassung in Mobilfunkmodulen, WLAN-Systemen, Bluetooth-Anwendungen und anderen Hochfrequenzgeräten.
- Stromversorgungen: Rauschunterdrückung und Energiespeicherung in DC/DC-Wandlern und linearen Spannungsreglern zur Verbesserung der Effizienz und Reduzierung von Störsignalen.
- Signalfilterung: Erzeugung präziser Bandpass-, Tiefpass- oder Hochpassfilter zur Isolierung unerwünschter Frequenzen und zur Sicherstellung der Signalintegrität.
- EMI-Unterdrückung: Reduzierung elektromagnetischer Interferenzen (EMI) durch effektive Filterung von Hochfrequenzrauschen.
Vorteile der L-1210AS 1,5u im Überblick
- Hohe Induktivitätsgenauigkeit: Konstante und zuverlässige Induktivitätswerte (1500 nH) für vorhersehbares Schaltungsdesign.
- Exzellente Frequenzstabilität: Beibehaltung der Induktivitätswerte und des Q-Faktors über einen weiten Frequenzbereich.
- Thermische Stabilität: Hohe Leistungsfähigkeit und Zuverlässigkeit auch bei variierenden Umgebungstemperaturen durch den Einsatz von Hochfrequenz-Keramik.
- Geringe parasitäre Kapazitäten: Minimiert unerwünschte Effekte in Hochfrequenzanwendungen und verbessert die Signalqualität.
- Hohe SRF (Self-Resonant Frequency): Ermöglicht den Einsatz bei Frequenzen, die deutlich über dem nominalen Arbeitsbereich liegen.
- Robustheit: Beständig gegen Umwelteinflüsse und mechanische Belastungen durch die Keramikbauweise.
- SMD-Optimierung: Geeignet für automatisierten Bestückungs- und Lötprozesse, reduziert Fertigungskosten.
- Kompakte Bauform: Ermöglicht Platzersparnis und Designflexibilität auf der Leiterplatte.
Produktdetails und Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Artikelnummer | L-1210AS 1,5u |
| Serie | 1210AS |
| Induktivitätswert | 1500 nH (1,5 µH) |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 1210 (typisch 3,2 x 2,5 mm) |
| Material des Kerns | Hochfrequenz-Keramik (spezialisiert) |
| Toleranz Induktivität | Standardmäßig ±5% oder ±10% (je nach exaktem Produktcode und Herstellerangabe) |
| Q-Faktor | Typischerweise hoch für die jeweilige Induktivität und Frequenz; Details entnehmen Sie bitte dem Datenblatt des Herstellers. |
| Selbstresonanzfrequenz (SRF) | Deutlich höher als die nominale Betriebsfrequenz; spezifische Werte sind herstellerabhängig und im Datenblatt zu finden. |
| Betriebstemperaturbereich | Breit gefächert, oft von -40°C bis +125°C oder höher, abhängig vom Material und der Konstruktion. |
| Maximaler Gleichstromwiderstand (DCR) | Extrem niedrig gehalten, um Verluste zu minimieren; spezifische Werte sind im Datenblatt aufgeführt. |
| Isolationsspannung | Angemessen für die jeweilige Anwendung; spezifische Werte sind im Datenblatt zu finden. |
| Anwendungstemperatur | Optimiert für stabile Leistung unter verschiedenen thermischen Bedingungen. |
FAQ – Häufig gestellte Fragen zu L-1210AS 1,5u – SMD Keramik-Induktivität, 1210AS 1500 nH
Was ist der Hauptvorteil der Keramik-Induktivität gegenüber Ferrit-Induktivitäten?
Keramik-Induktivitäten wie die L-1210AS 1,5u bieten signifikant bessere Hochfrequenzeigenschaften. Sie zeichnen sich durch geringere Verluste, höhere Stabilität des Induktivitätswertes über einen breiten Temperaturbereich sowie höhere Selbstresonanzfrequenzen aus. Dies ist entscheidend für anspruchsvolle HF-Schaltungen und schnelle digitale Designs.
Für welche Frequenzbereiche ist diese Induktivität am besten geeignet?
Die L-1210AS 1,5u ist primär für Hochfrequenzanwendungen konzipiert. Dank der Keramiktechnologie und der hohen Selbstresonanzfrequenz ist sie auch bei Frequenzen im Gigahertz-Bereich noch wirksam, weit über das hinaus, was typische Ferrit-Induktivitäten leisten können. Die genauen optimalen Frequenzbereiche sind im Datenblatt des Herstellers spezifiziert.
Kann diese Induktivität in automatisierten Fertigungsprozessen verwendet werden?
Ja, absolut. Die L-1210AS 1,5u ist eine Surface Mount Device (SMD) Komponente im 1210-Gehäuse. Dies macht sie vollständig kompatibel mit gängigen automatisierten Pick-and-Place-Maschinen und Reflow-Lötprozessen, was eine effiziente Massenproduktion ermöglicht.
Welche Rolle spielt der Q-Faktor bei dieser Induktivität?
Der Q-Faktor (Gütefaktor) ist ein Maß für die Effizienz einer Induktivität, insbesondere im Verhältnis zu ihren Verlusten. Ein hoher Q-Faktor, wie er bei spezialisierten Keramik-Induktivitäten wie der L-1210AS 1,5u erzielt wird, bedeutet geringere Energieverluste im Stromkreis. Dies ist essentiell für die Signalintegrität, die Effizienz von Filtern und die Leistung von HF-Schaltungen.
Wie beeinflusst die Induktivität die Signalintegrität in meiner Schaltung?
Eine gut ausgewählte Induktivität, wie die L-1210AS 1,5u, trägt maßgeblich zur Signalintegrität bei, indem sie unerwünschte Frequenzen filtert, Rauschen unterdrückt und als Energiespeicher in Schaltkreisen fungiert. Sie hilft, Signalverzerrungen zu minimieren und die gewünschten Signale klar zu übertragen.
Was bedeutet die Kennzeichnung 1210AS und 1500 nH?
1210AS bezieht sich auf die Gehäusegröße (typischerweise 120 mil x 100 mil oder 3,2 mm x 2,5 mm) und die spezifische Bauform-Serie des Herstellers. 1500 nH steht für den Induktivitätswert von 1500 Nanohenry, was 1,5 Mikrohenry (µH) entspricht. Dies ist der Kernparameter, der die Fähigkeit der Komponente zur Speicherung magnetischer Energie und zur Beeinflussung von Wechselströmen beschreibt.
Wo finde ich detaillierte technische Daten und Kennlinien für die L-1210AS 1,5u?
Detaillierte technische Daten, einschließlich Frequenzgänge, Strombelastbarkeit, Temperaturcharakteristiken und Toleranzangaben, finden Sie in den offiziellen Datenblättern des jeweiligen Herstellers. Diese sind in der Regel auf der Produktseite oder im Download-Bereich unserer Website verfügbar.
