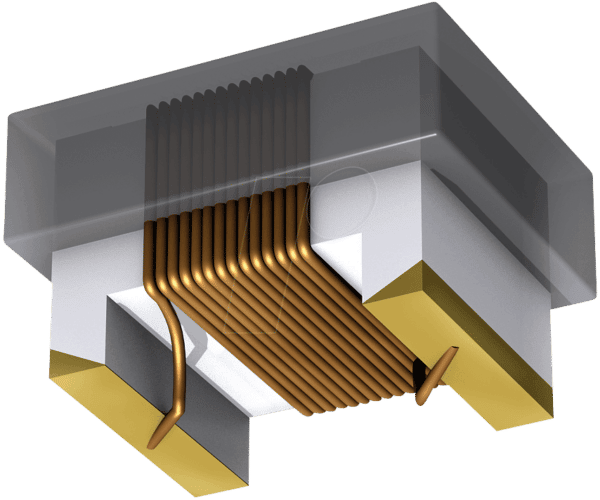

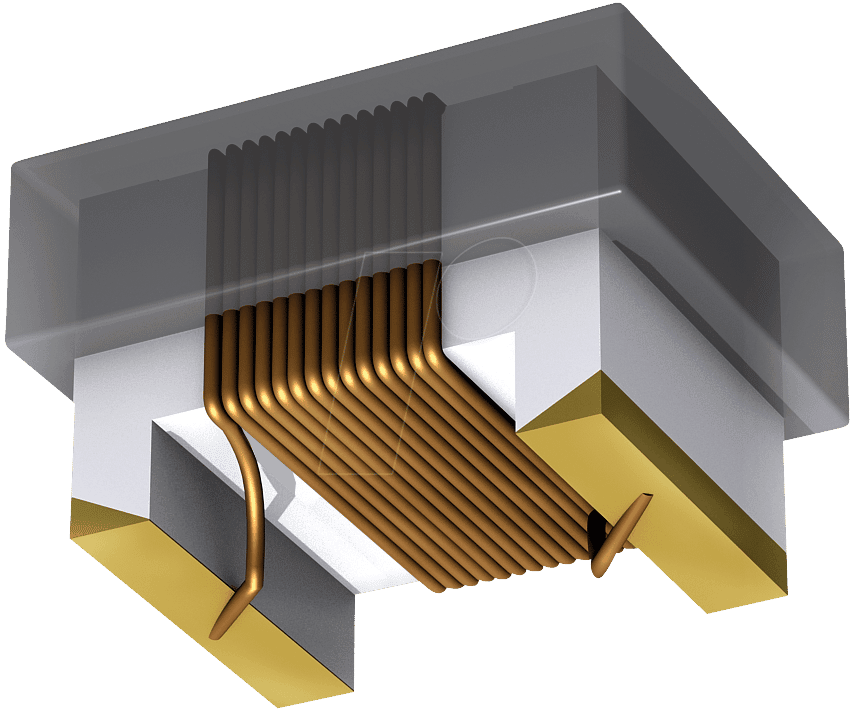

Präzision und Zuverlässigkeit: Die L-1210AS 100N SMD Keramik-Induktivität für Ihre anspruchsvollen Schaltungen
Wenn es um die präzise Filterung, Energiespeicherung oder Impedanzanpassung in modernen elektronischen Schaltungen geht, stoßen Standardkomponenten oft an ihre Grenzen. Die L-1210AS 100N SMD Keramik-Induktivität mit einer Nenninduktivität von 100 nH bietet hier die überlegene Lösung für Entwickler und Ingenieure, die Wert auf höchste Performance, Stabilität und Langlebigkeit legen. Dieses Bauteil wurde speziell für Anwendungen entwickelt, bei denen geringe Verluste, hohe Selbstresonanzfrequenzen und exzellente thermische Eigenschaften unerlässlich sind.
Warum L-1210AS 100N die bessere Wahl ist
Die L-1210AS 100N zeichnet sich durch ihre herausragenden elektrischen und thermischen Eigenschaften aus, die sie von konventionellen Induktivitätslösungen abheben. Während viele herkömmliche Induktivitäten Kompromisse bei der Leistungsfähigkeit eingehen, wenn es um hohe Frequenzen oder Temperaturschwankungen geht, bietet diese SMD-Keramik-Induktivität eine bemerkenswerte Stabilität und Effizienz. Dies wird durch die innovative Keramik-Konstruktion und die präzise Wicklungstechnologie ermöglicht, die eine höhere Strombelastbarkeit und geringere parasitäre Effekte gewährleistet. Für Designs, die auf minimalen Bauraum und maximale Performance angewiesen sind, ist die L-1210AS 100N die ideale Komponente zur Optimierung von Signalintegrität und Energieeffizienz.
Leistung auf höchstem Niveau: Die Kernvorteile
- Hohe Nenninduktivität von 100 nH: Ideal für präzise Filterung, Resonanzschaltungen und Energiespeicherung in HF- und NF-Anwendungen.
- Robuste Keramik-Bauweise: Bietet hervorragende thermische Stabilität und Resistenz gegenüber Umwelteinflüssen, was zu einer längeren Lebensdauer und konsistenten Leistung führt.
- Minimale parasitäre Effekte: Die Konstruktion minimiert Verluste bei hohen Frequenzen, was für die Signalintegrität in empfindlichen Schaltungen entscheidend ist.
- Exzellente Strombelastbarkeit: Ermöglicht den Einsatz in leistungskritischen Anwendungen ohne Einbußen bei der Induktivitätsstabilität.
- Kompakte SMD-Bauform (1210): Ermöglicht effiziente Bestückung auf Leiterplatten und spart wertvollen Bauraum.
- Hohe Selbstresonanzfrequenz (SRF): Sorgt für eine zuverlässige Funktion auch in Frequenzbereichen, in denen Standardinduktivitäten ihre Wirkung verlieren würden.
- Geringe Gleichstromwiderstand (DCR): Reduziert Leistungsverluste und verbessert die Effizienz der Schaltung.
Technische Spezifikationen und Materialqualität
Die L-1210AS 100N repräsentiert den aktuellen Stand der Technik im Bereich der SMD-Keramik-Induktivitäten. Die Wahl von hochwertigem Keramikmaterial als Kern und die präzise Wicklung mit kupferbeschichtetem Leiterdraht sind entscheidend für die herausragenden elektrischen Eigenschaften. Diese Kombination garantiert nicht nur eine hohe Induktivität bei geringer Größe, sondern auch eine außergewöhnliche Temperaturstabilität. Die geringe Toleranz der Induktivität stellt sicher, dass Schaltungsdesigns konsistente und vorhersagbare Ergebnisse liefern. Die äußere Vergussmasse schützt das Bauteil zusätzlich vor mechanischer Beanspruchung und Umwelteinflüssen.
Umfassende Anwendungsgebiete
Die Vielseitigkeit der L-1210AS 100N macht sie zu einer unverzichtbaren Komponente in einer breiten Palette von elektronischen Systemen. Ihre Fähigkeit, präzise mit hohen Frequenzen umzugehen und dabei stabile Leistung zu bieten, prädestiniert sie für:
- HF-Schaltungen: In Mobiltelefonen, WLAN-Modulen, Bluetooth-Geräten und anderen drahtlosen Kommunikationssystemen für Filterung, Anpassung und Oszillatorschaltungen.
- Leistungsregler (DC/DC Converter): Zur Glättung und Energiespeicherung in Schaltnetzteilen, wo Effizienz und geringe Verluste kritisch sind.
- Signalfilterung: Zur Entfernung unerwünschter Frequenzkomponenten in Audio-, Video- und Datensignalen.
- EMI-Unterdrückung: Als Teil von Filtern zur Reduzierung elektromagnetischer Interferenzen und zur Einhaltung von EMV-Standards.
- Impulsformung und -verzögerung: In Schaltungen, die spezifische Zeitverhalten von Signalen erfordern.
- Medizintechnik: In präzisionsgesteuerten Geräten, die auf Stabilität und Zuverlässigkeit angewiesen sind.
- Automobilindustrie: In Steuergeräten und Infotainmentsystemen, wo robuste Komponenten gefragt sind.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | L-1210AS 100N |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 1210 |
| Induktivitätswert | 100 nH (Nanohenry) |
| Material Kern | Hochwertige Keramik mit exzellenten dielektrischen Eigenschaften und hoher thermischer Stabilität. Bietet eine optimierte magnetische Flussdichte bei minimalen Energieverlusten. |
| Wicklungsmaterial | Feiner, hochreiner Kupferlackdraht für geringen Gleichstromwiderstand (DCR) und hohe Strombelastbarkeit. |
| Temperaturbereich | Breiter Betriebstemperaturbereich, der eine konsistente Leistung auch unter wechselnden Umgebungsbedingungen gewährleistet. Spezifische Werte wie -40°C bis +125°C sind typisch für diese Klasse von Bauteilen, um Zuverlässigkeit in anspruchsvollen Anwendungen zu sichern. |
| Selbstresonanzfrequenz (SRF) | Sehr hoch, typischerweise im dreistelligen MHz-Bereich oder höher, abhängig von der exakten Bauweise. Dies ermöglicht den Einsatz in Hochfrequenzanwendungen ohne signifikanten Leistungsabfall. |
| Toleranz | Engere Toleranzbereiche im Vergleich zu Standardinduktivitäten, was für präzise Schaltungsdesigns unerlässlich ist. Die genaue Toleranz ist für die Performance kritisch und liegt oft im Bereich von +/- 5% oder besser für hochwertige Komponenten. |
| Strombelastbarkeit (Sättigungsstrom / RMS-Strom) | Optimiert für hohe Strombelastbarkeit, was Verluste durch magnetische Sättigung minimiert und eine zuverlässige Funktion unter Last sicherstellt. Die spezifischen Werte sind auf die Anwendung abgestimmt und liegen über denen von Standardbauteilen ähnlicher Größe. |
| Gleichstromwiderstand (DCR) | Sehr gering, um ohmsche Verluste zu minimieren und die Energieeffizienz der Schaltung zu maximieren. Dies ist entscheidend für netzempfindliche und stromsparende Designs. |
| Anschlussart | SMD-Anschlüsse (Pads) für automatisierten Pick-and-Place-Prozess und Lötbarkeit auf Standard-SMT-Prozessen. |
FAQ – Häufig gestellte Fragen zu L-1210AS 100N – SMD Keramik-Induktivität, 1210AS 100 nH
Was ist der Hauptvorteil der L-1210AS 100N gegenüber herkömmlichen Drahtwickel-Induktivitäten?
Die L-1210AS 100N bietet eine überlegene thermische Stabilität, eine höhere Selbstresonanzfrequenz und geringere parasitäre Effekte durch ihre robuste Keramik-Konstruktion. Dies führt zu einer besseren Leistung und Zuverlässigkeit, insbesondere in Hochfrequenz- und anspruchsvollen Umgebungen, wo Drahtwickel-Induktivitäten an ihre Grenzen stoßen.
In welchen Arten von Schaltungen wird diese Induktivität am häufigsten eingesetzt?
Diese SMD-Keramik-Induktivität findet breite Anwendung in HF-Schaltungen, DC/DC-Wandlern, Signalfiltern, EMI-Unterdrückungs-Schaltungen sowie in der Medizintechnik und Automobilindustrie, wo Präzision, Stabilität und Miniaturisierung gefordert sind.
Wie beeinflusst die Keramik-Bauweise die Leistung der Induktivität?
Die Keramik als Kernmaterial ermöglicht eine sehr stabile Induktivität über einen weiten Temperaturbereich und minimiert die Verluste. Zudem erlaubt die präzise Formgebung der Keramikkörper eine optimale Wicklung und reduziert parasitäre Kapazitäten, was zu einer höheren Selbstresonanzfrequenz führt.
Ist die L-1210AS 100N für hohe Stromstärken geeignet?
Ja, die L-1210AS 100N wurde entwickelt, um eine gute Strombelastbarkeit zu bieten, die Verluste durch magnetische Sättigung minimiert. Dies macht sie auch für leistungskritische Anwendungen geeignet, bei denen Standardinduktivitäten möglicherweise nicht ausreichen.
Was bedeutet die Baugröße 1210?
Die Baugröße 1210 bezieht sich auf die Abmessungen der SMD-Komponente. Sie ist etwa 120 Millimeter lang und 100 Millimeter breit (ungefähre metrische Entsprechung). Diese Größe bietet einen guten Kompromiss zwischen Bauraum und Leistungsfähigkeit für viele Anwendungen.
Welche Rolle spielt die Selbstresonanzfrequenz (SRF) bei dieser Induktivität?
Die hohe Selbstresonanzfrequenz (SRF) der L-1210AS 100N bedeutet, dass die Induktivität bis zu sehr hohen Frequenzen effektiv arbeitet, bevor sie beginnt, sich wie ein Kondensator zu verhalten. Dies ist entscheidend für die Stabilität und Leistung von Hochfrequenzschaltungen.
Wie unterscheidet sich der Gleichstromwiderstand (DCR) dieser Induktivität von Standardkomponenten?
Die L-1210AS 100N zeichnet sich durch einen sehr geringen Gleichstromwiderstand (DCR) aus, der durch die Verwendung von hochwertigem Wickelmaterial und optimiertes Design erreicht wird. Ein niedriger DCR ist entscheidend zur Minimierung von Leistungsverlusten und zur Verbesserung der Energieeffizienz der Schaltung.
