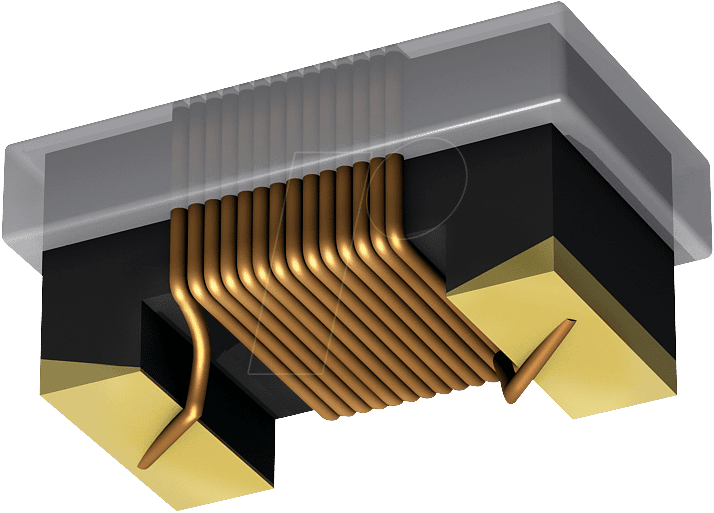

Optimale Signalintegrität und Effizienz für Ihre Schaltung: L-1206F 6,8u SMD-Induktivität
Die L-1206F 6,8u SMD-Induktivität ist die essenzielle Komponente für Entwickler und Techniker, die präzise Filterung und Energiespeicherung in kompakten elektronischen Geräten realisieren möchten. Sie löst das Problem von unerwünschten Rauschsignalen und ermöglicht eine stabilere Stromversorgung, was insbesondere in anspruchsvollen Anwendungen wie Mobiltelefonen, Wearables und IoT-Geräten von entscheidender Bedeutung ist. Wenn Sie eine zuverlässige und leistungsstarke Lösung für die Signalaufbereitung suchen, ist diese Ferrit-Induktivität im 1206er Gehäuse die überlegene Wahl.
Präzision und Zuverlässigkeit in kompakter Bauform
Im Vergleich zu herkömmlichen bedrahteten Induktivitäten bietet die L-1206F 6,8u überlegene Vorteile durch ihre Oberflächenmontage-Technologie. Die SMD-Bauform ermöglicht eine deutlich höhere Packungsdichte auf der Leiterplatte, was kleinere und leichtere Geräteentwicklungen erlaubt. Die präzise Fertigung nach Industriestandard garantiert eine konsistente und zuverlässige Leistung, die unerlässlich für die Funktionalität moderner elektronischer Systeme ist. Die Wahl einer Ferrit-Induktivität im 1206er Gehäuse ist ein klares Bekenntnis zu Effizienz und Kompaktheit, ohne Kompromisse bei der Leistung einzugehen.
Technische Spezifikationen und Vorteile
Die L-1206F 6,8u zeichnet sich durch ihre spezifischen technischen Merkmale aus, die sie zu einer idealen Komponente für eine Vielzahl von Anwendungen machen:
- Hohe Induktivität: Mit 6,8uH bietet diese Induktivität eine signifikante Impedanz bei hohen Frequenzen, was sie ideal für Entkopplungs- und Filterungsaufgaben macht.
- Ferrit-Kernmaterial: Das Ferrit-Material ermöglicht eine hohe Leistungsdichte und eine gute Dämpfung von Hochfrequenzrauschen bei gleichzeitig geringerem Volumen im Vergleich zu anderen Kernmaterialien.
- SMD-Bauform (1206): Die standardisierte 1206er Bauform (ca. 3,2 x 1,6 mm) ist kompatibel mit gängigen automatisierten Bestückungsprozessen und ermöglicht eine effiziente Fertigung.
- Geringer Gleichstromwiderstand (DCR): Ein niedriger DCR minimiert Leistungsverluste und gewährleistet eine effiziente Energieübertragung in Ihrer Schaltung.
- Breiter Temperaturbereich: Ausgelegt für den Betrieb unter verschiedenen Umgebungsbedingungen, bietet diese Induktivität Zuverlässigkeit in einem weiten Temperaturbereich.
- Hohe Selbstresonanzfrequenz (SRF): Eine hohe SRF stellt sicher, dass die Induktivität auch bei sehr hohen Frequenzen ihre gewünschte Funktion beibehält und unerwünschte Resonanzen vermieden werden.
Anwendungsgebiete und Einsatzszenarien
Die L-1206F 6,8u SMD-Induktivität ist eine vielseitige Komponente, die in zahlreichen elektronischen Designs Anwendung findet:
- Signalfilterung: Zur Entfernung von unerwünschten hochfrequenten Störungen in Datenleitungen und analogen Signalen.
- Entkopplung: Zur Unterdrückung von Rauschen auf Stromversorgungsschienen, um die Stabilität integrierter Schaltkreise zu gewährleisten.
- HF-Schaltungen: Als Teil von Schwingkreisen, Impedanzanpassungen und Filtern in Hochfrequenzanwendungen.
- DC/DC-Wandler: Als Energiespeicherkomponente in Schaltreglern zur Glättung des Ausgangsstroms.
- EMI-Unterdrückung: Zur Reduzierung elektromagnetischer Interferenzen (EMI) in Geräten, die strenge EMV-Richtlinien einhalten müssen.
- Audioverstärker: Zur Filterung von Rauschkomponenten, um eine klare Audioausgabe zu erzielen.
- IoT-Geräte und Wearables: Aufgrund ihrer kompakten Größe und hohen Effizienz ist sie ideal für platzbeschränkte Anwendungen.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produktname | L-1206F 6,8u – SMD-Induktivität |
| Bauform | 1206 (SMD) |
| Kernmaterial | Ferrit |
| Induktivitätswert | 6,8 µH |
| Toleranz | Typischerweise ±10% oder ±20% (genaue Spezifikation beachten) |
| Maximaler Gleichstrom (DCR) | Spezifisch für die genaue Variante, aber typischerweise sehr niedrig für geringe Verluste. Ein niedriger DCR ist ein wichtiges Qualitätsmerkmal. |
| Betriebstemperaturbereich | Umfassender Bereich, z.B. -40°C bis +125°C, was Zuverlässigkeit in diversen Umgebungen sicherstellt. |
| Selbstresonanzfrequenz (SRF) | Hoch, um Funktionalität auch bei hohen Betriebsfrequenzen zu gewährleisten. Die genaue SRF ist entscheidend für HF-Anwendungen. |
| Geeignet für | Signal Filterung, Entkopplung, HF-Schaltungen, Stromversorgungsglättung, EMI-Unterdrückung. |
FAQ – Häufig gestellte Fragen zu L-1206F 6,8u – SMD-Induktivität, 1206, Ferrit, 6,8u
Was genau ist der Zweck einer SMD-Induktivität wie der L-1206F 6,8u?
Eine SMD-Induktivität wie die L-1206F 6,8u speichert Energie in einem magnetischen Feld, wenn Strom durch sie fließt. In elektronischen Schaltungen wird sie primär zur Filterung von Wechselstromsignalen, zur Glättung von Stromversorgungen und zur Entkopplung von Rauschfrequenzen eingesetzt. Sie agiert als eine Art „elektrischer Widerstand“ für schnell wechselnde Ströme, während sie Gleichströme weitgehend ungehindert passieren lässt.
Warum ist das Ferrit-Material bei dieser Induktivität von Vorteil?
Ferrit-Materialien eignen sich hervorragend für Induktivitäten, die in Frequenzbereichen über dem hörbaren Bereich arbeiten sollen. Sie bieten eine hohe Permeabilität, was bedeutet, dass sie das Magnetfeld effizient konzentrieren können. Dies ermöglicht eine hohe Induktivität bei kleiner Baugröße und eine gute Dämpfung von unerwünschten Hochfrequenzstörungen (EMI). Ferrit-Induktivitäten sind oft kostengünstiger und bieten eine gute Balance zwischen Leistung und Preis für viele Anwendungen.
Was bedeutet die 1206er Bauform für meine Schaltungsentwicklung?
Die 1206er Bauform ist eine Standardgröße für SMD-Komponenten (Surface Mount Device). Diese Bezeichnung gibt die ungefähren Abmessungen der Komponente in Zoll an (12 x 6 hundertstel Zoll, ca. 3,2 mm x 1,6 mm). Die 1206er Bauform ist gängig und ermöglicht eine einfache Bestückung mit automatisierten Maschinen, was die Fertigungskosten senkt und die Produktivität erhöht. Sie ist ideal für Anwendungen, bei denen Platz auf der Leiterplatte eine Rolle spielt, aber nicht die allerhöchsten Anforderungen an Miniaturisierung gestellt werden.
Wie unterscheidet sich die L-1206F 6,8u von einer Spule mit ähnlichem Induktivitätswert aus einem anderen Material?
Während Spulen mit Kernen aus Eisenpulver oder Molybdändioksid (MPU) oft für höhere Strombelastbarkeit und niedrigere Verluste bei niedrigeren Frequenzen ausgelegt sind, glänzen Ferrit-Induktivitäten wie die L-1206F 6,8u bei der Filterung von Hochfrequenzrauschen und bieten eine höhere Impedanz bei hohen Frequenzen. Das Ferrit-Material hat auch eine höhere Sättigungsgrenze als einige andere Materialien, was jedoch für die gegebene Induktivität und Bauform relevant ist. Für Anwendungen, die primär auf Rauschunterdrückung im höheren Frequenzbereich abzielen, ist Ferrit oft die bevorzugte Wahl.
Für welche Art von Filtern ist die L-1206F 6,8u besonders gut geeignet?
Die L-1206F 6,8u ist aufgrund ihres Induktivitätswertes und des Ferrit-Kerns ideal für Tiefpassfilter, Bandpassfilter und zur Entkopplung von Stromversorgungsleitungen. Insbesondere in Kombination mit Kondensatoren kann sie hochfrequente Störsignale effektiv dämpfen und so die Signalqualität in analogen und digitalen Schaltungen verbessern.
Ist die L-1206F 6,8u für alle Arten von Stromversorgungsanwendungen geeignet?
Die L-1206F 6,8u ist gut für Filterungs- und Entkopplungszwecke in Stromversorgungen geeignet. Ihre Eignung für die Energiespeicherung in Schaltreglern hängt von den spezifischen Strombelastungsanforderungen und der maximalen Strombelastbarkeit (sättigungsstrom) der Induktivität ab. Für Anwendungen mit sehr hohen Strömen sind oft größere Induktivitäten oder solche mit speziellen Kernmaterialien erforderlich. Es ist immer ratsam, die spezifischen Datenblätter für Strombelastbarkeit und Betriebstemperatur zu konsultieren.
Welchen Einfluss hat die Toleranz des Induktivitätswertes auf die Schaltungsfunktion?
Die Toleranz gibt an, um wie viel der tatsächliche Induktivitätswert vom Nennwert abweichen kann. Bei der L-1206F 6,8u kann eine typische Toleranz von ±10% oder ±20% bedeuten, dass der tatsächliche Wert zwischen 5,44 µH und 8,16 µH (bei ±20%) liegt. In vielen Filteranwendungen ist eine solche Toleranz akzeptabel. Bei präzisen Resonanzschaltungen oder Filtern, bei denen die Eckfrequenz sehr genau eingehalten werden muss, kann jedoch eine Induktivität mit engerer Toleranz erforderlich sein.
