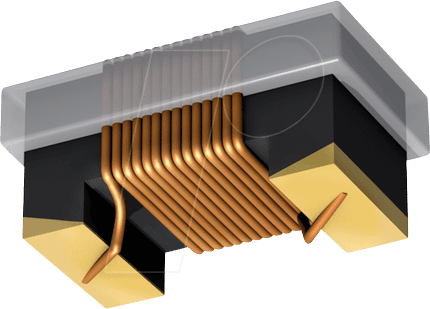

Hochleistungs-SMD-Induktivität L-1206F 47u für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen und präzisen Induktivität für Ihre Elektronikprojekte, bei denen eine genaue Signalformung und effiziente Energieumwandlung entscheidend sind? Die L-1206F 47u – eine SMD-Induktivität im gängigen 1206-Format mit 47 µH Nenninduktivität – ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf hohe Performance und Zuverlässigkeit legen. Diese Komponente wurde entwickelt, um Filter-, Speicher- und Kopplungsaufgaben in einer Vielzahl von Anwendungen, von HF-Schaltungen bis hin zu Stromversorgungen, mit exzellenter Leistung zu meistern.
Präzision und Leistung: Die Kernvorteile der L-1206F 47u
Die L-1206F 47u repräsentiert eine Klasse von Induktivitäten, die sich durch ihre hervorragenden elektrischen Eigenschaften und ihre robuste Bauweise auszeichnen. Im Gegensatz zu Standardlösungen bietet diese SMD-Induktivität eine außergewöhnliche Präzision und Stabilität, die für kritische Anwendungen unerlässlich sind. Die sorgfältige Auswahl des Kernmaterials und die präzise Wicklung gewährleisten eine hohe Güte (Q-Faktor) bei 2,5 MHz, was zu minimalen Verlusten und einer effizienteren Schaltungsfunktion führt. Die enge Toleranz von 10% auf die Induktivität stellt sicher, dass Ihre Schaltungen konsistent und vorhersehbar arbeiten, selbst unter wechselnden Betriebsbedingungen. Dies minimiert den Bedarf an nachträglichen Anpassungen und erhöht die Zuverlässigkeit des Gesamtsystems.
Optimiert für Ihre Anwendungsbereiche
Die L-1206F 47u ist die überlegene Wahl für eine breite Palette von elektronischen Anwendungen, bei denen präzise Induktivitätswerte und hohe Leistungsfähigkeit gefragt sind. Ihre kompakte Bauform im 1206-SMD-Gehäuse ermöglicht eine einfache Integration in moderne, dicht bestückte Leiterplattenlayouts, was besonders in der Konsumerelektronik, Telekommunikation und industriellen Automatisierung von Vorteil ist. Sie glänzt in:
- HF-Filterung und Entkopplung: Zur Unterdrückung unerwünschter Frequenzen in Hochfrequenzschaltungen und zur Verbesserung der Signalintegrität.
- Leistungswandler: Als entscheidende Komponente in DC/DC-Wandlern und anderen Schaltnetzteilen zur Energiespeicherung und Glättung des Ausgangsstromes.
- Schwingkreise und Oszillatoren: Zur präzisen Einstellung von Resonanzfrequenzen in Kommunikationsmodulen und Signalgeneratoren.
- Signalübertragung: Zur Anpassung von Impedanzen und zur Optimierung der Signalübertragungseigenschaften in Datenleitungen.
- Störungsunterdrückung: Als Teil von EMV-Filtern zur Einhaltung strenger elektromagnetischer Verträglichkeitsnormen.
Technische Exzellenz im Detail
Das Herzstück der L-1206F 47u ist ihr sorgfältig ausgewähltes Ferritkernmaterial, das für seine hervorragenden magnetischen Eigenschaften bei den spezifizierten Frequenzen bekannt ist. Dieses Material ermöglicht eine hohe Induktivität auf kleinstem Raum, während es gleichzeitig niedrige Kernverluste gewährleistet. Die Wicklung, typischerweise aus hochwertigem Kupferlackdraht, ist präzise ausgeführt, um Gleichstromwiderstand (DCR) zu minimieren und die Effizienz zu maximieren. Das SMD-Gehäuse im 1206-Format bietet eine hervorragende Lötbarkeit und mechanische Stabilität, was eine zuverlässige Montage und langfristige Betriebssicherheit garantiert. Die angegebene Güte (Q) von mindestens 18 bei 2,5 MHz unterstreicht die Fähigkeit dieser Induktivität, Energie effizient zu speichern und Verluste zu minimieren, was für die Gesamtleistung der Schaltung von entscheidender Bedeutung ist.
Produktspezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | L-1206F 47u |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 1206 |
| Nenninduktivität | 47 µH (Mikrohenry) |
| Toleranz | ±10% |
| Gütefaktor (Q) | ≥ 18 bei 2,5 MHz |
| Max. Betriebsfrequenz | Angenommen für optimale Leistung bis zu 2,5 MHz, mit funktionellen Eigenschaften auch darüber hinaus, abhängig von der Schaltung. |
| Kernmaterial | Ferrit (für hohe Permeabilität und geringe Verluste) |
| Drahtmaterial | Kupferlackdraht (für niedrigen DCR und hohe Strombelastbarkeit) |
| Einsatztemperatur | Typischerweise -40°C bis +125°C (abhängig vom spezifischen Material und Aufbau) |
FAQ – Häufig gestellte Fragen zu L-1206F 47u – SMD-Induktivität, 1206, 47 uH, 10%, Q18, 2,5 Mhz
Was ist der Hauptvorteil einer SMD-Induktivität gegenüber einer bedrahteten Bauform?
SMD-Induktivitäten wie die L-1206F 47u bieten den entscheidenden Vorteil einer einfachen Oberflächenmontage auf Leiterplatten. Dies ermöglicht eine höhere Packungsdichte, reduziert die Montagekosten und ermöglicht automatisierte Fertigungsprozesse. Zudem sind sie oft kompakter und eignen sich besser für moderne, flache Elektronikgeräte.
Für welche Art von Schaltungen ist eine Induktivität mit 47 µH besonders gut geeignet?
Eine Induktivität mit 47 µH ist vielseitig einsetzbar. Sie eignet sich hervorragend für DC/DC-Wandler, insbesondere im Niedrigstrom-Bereich, zur Filterung von Signalen in Audio- und Funkfrequenzschaltungen, sowie in Schwingkreisen, wo sie zur Resonanzfrequenzbestimmung beiträgt.
Was bedeutet die Angabe „Q18“ bei der Güte (Q-Faktor)?
Der Gütefaktor (Q) einer Induktivität gibt das Verhältnis ihrer reaktiven Energie zur dissipierten Energie an. Ein Q-Faktor von 18 bei 2,5 MHz bedeutet, dass die Induktivität bei dieser Frequenz relativ verlustarm arbeitet. Ein höherer Q-Faktor ist generell wünschenswert, da er auf eine höhere Effizienz und bessere Filterleistung hindeutet.
Wie beeinflusst die Toleranz von 10% die Schaltungsleistung?
Eine Toleranz von 10% bei der Induktivität bedeutet, dass der tatsächliche Wert der Induktivität um bis zu 10% vom Nennwert (47 µH) abweichen kann. Für die meisten Anwendungen ist diese Toleranz ausreichend. In sehr präzisen Schaltungen wie hochgenauen Oszillatoren oder Filtern könnten jedoch Induktivitäten mit engeren Toleranzen (z.B. 5% oder 2%) erforderlich sein.
Welchen maximalen Betriebsstrom kann die L-1206F 47u verarbeiten?
Die genaue maximale Strombelastbarkeit (Sättigungsstrom und RMS-Strom) ist eine wichtige Spezifikation, die hier nicht explizit genannt wurde, aber typischerweise vom Wicklungsdrahtdurchmesser und dem Kernmaterial abhängt. Für diese Induktivität muss der Anwender die spezifischen Datenblätter des Herstellers konsultieren, um sicherzustellen, dass der Betriebsstrom die Sättigungsgrenze des Kerns und die Erwärmungsgrenze des Drahtes nicht überschreitet.
Ist die L-1206F 47u für hohe Frequenzen über 2,5 MHz geeignet?
Die Angabe von 2,5 MHz bezieht sich typischerweise auf die Frequenz, bei der der Gütefaktor gemessen wurde. Die L-1206F 47u kann auch bei höheren Frequenzen funktionieren, allerdings wird der Gütefaktor abnehmen und die Verluste steigen. Die Eignung hängt stark von der spezifischen Anwendung und den zulässigen Verlusten ab. Für Frequenzen, die deutlich über 2,5 MHz liegen, ist eine separate Prüfung der Spezifikationen und gegebenenfalls ein Einsatz von Induktivitäten mit spezifischer Auslegung für höhere Frequenzen ratsam.
Welche Materialeigenschaften des Kerns machen diese Induktivität besonders leistungsfähig?
Die Leistungsfähigkeit der L-1206F 47u basiert maßgeblich auf einem hochwertigen Ferritkern. Ferritmaterialien zeichnen sich durch eine hohe magnetische Permeabilität aus, was bedeutet, dass sie ein starkes Magnetfeld bei relativ geringer angelegter magnetischer Feldstärke aufbauen können. Dies ermöglicht die Realisierung hoher Induktivitätswerte auf kleinem Raum. Gleichzeitig sind moderne Ferritmaterialien so konzipiert, dass sie geringe Hysterese- und Wirbelstromverluste aufweisen, insbesondere bei den in dieser Spezifikation genannten Frequenzen. Dies minimiert die Energieumwandlung in Wärme und erhöht die Effizienz der Induktivität.
