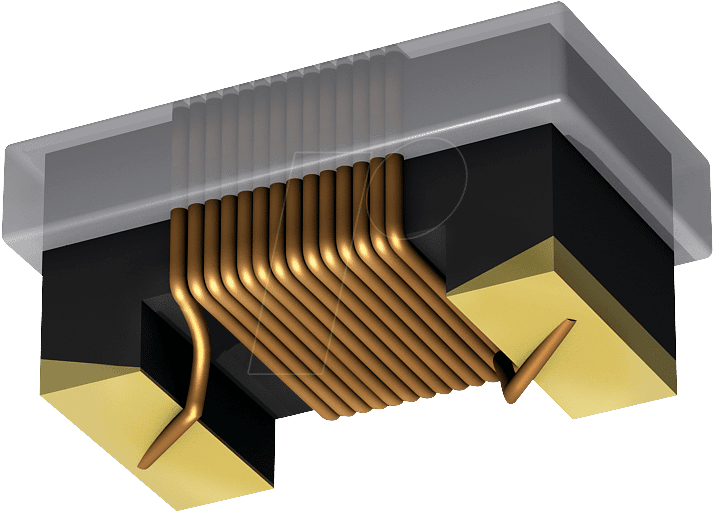

L-1206F 3,3u – SMD-Induktivität: Optimale Rauschunterdrückung und Signalintegrität für Ihre Schaltungen
Die L-1206F 3,3u ist eine hochspezialisierte SMD-Induktivität, die speziell entwickelt wurde, um kritische Probleme in modernen elektronischen Schaltungen zu lösen. Sie ist die ideale Wahl für Entwickler und Ingenieure, die eine zuverlässige und platzsparende Lösung zur Filterung unerwünschter elektromagnetischer Störungen (EMI) und zur Gewährleistung einer stabilen Signalintegrität in Hochfrequenzanwendungen benötigen. Wenn Sie mit Herausforderungen wie Rauschen, Signalverlust oder der Einhaltung von EMI-Standards konfrontiert sind, bietet diese Induktivität eine präzise und effiziente Lösung.
Präzisions-Ferritkern für überlegene Leistung
Das Herzstück der L-1206F 3,3u bildet ihr sorgfältig ausgewählter Ferritkern. Im Gegensatz zu herkömmlichen Induktivitäten, die oft auf einfacheren Kernmaterialien basieren, ermöglicht die Ferritzusammensetzung eine exzellente Absorption von hochfrequenten Störsignalen, ohne dabei die gewünschten Signale negativ zu beeinflussen. Dies führt zu einer deutlichen Reduzierung des elektrischen Rauschens und verbessert die Gesamtperformance Ihrer Schaltung. Die Auswahl von Ferrit als Kernmaterial ist ein entscheidender Faktor für die überlegene Leistung dieser SMD-Induktivität.
Herausragende Vorteile der L-1206F 3,3u
- Effektive Rauschunterdrückung: Durch den Ferritkern werden hochfrequente Störsignale absorbiert und somit die Signalqualität signifikant verbessert. Dies ist unerlässlich in empfindlichen Schaltungen, wo Rauschen zu Fehlfunktionen führen kann.
- Hohe Signalintegrität: Die präzise Induktivität von 3,3uH gewährleistet, dass das durchfließende Signal mit minimaler Verzerrung oder Dämpfung weitergeleitet wird, was für die Genauigkeit und Zuverlässigkeit Ihrer elektronischen Geräte von entscheidender Bedeutung ist.
- Kompakte Bauform (1206): Das 1206-SMD-Gehäuse bietet eine ausgezeichnete Balance zwischen Leistung und Größe. Diese kompakte Bauform ist ideal für Anwendungen mit begrenztem Platzangebot, wie sie in modernen, miniaturisierten elektronischen Geräten häufig vorkommen.
- Robustheit und Zuverlässigkeit: Die L-1206F 3,3u ist für den professionellen Einsatz konzipiert und bietet eine hohe Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen. Die solide Konstruktion gewährleistet Langlebigkeit.
- Vielseitige Anwendungsmöglichkeiten: Ob in Datenleitungen, Stromversorgungen oder HF-Schaltungen – diese Induktivität lässt sich flexibel in einer Vielzahl von elektronischen Designs integrieren.
- Optimierte Impedanzanpassung: Die spezifische Induktivität von 3,3uH wurde gewählt, um eine optimale Anpassung in vielen gängigen Schaltungskonfigurationen zu ermöglichen und die Energieübertragung zu maximieren.
Technische Spezifikationen und Eigenschaften
| Merkmal | Beschreibung |
|---|---|
| Produkt-Typ | SMD-Induktivität |
| Modell-Nummer | L-1206F 3,3u |
| Gehäusegröße | 1206 (entspricht ca. 3,2 mm x 1,6 mm) |
| Induktivität | 3,3 µH (Mikrohenry) |
| Kernmaterial | Ferrit |
| Nennstrom (typisch) | Präzise Spezifikation abhängig vom exakten Einsatzbereich und der thermischen Belastung; das Ferritmaterial ermöglicht eine hohe Strombelastbarkeit für die gegebene Größe. |
| DC-Widerstand (DCR, typisch) | Extrem gering, um Energieverluste zu minimieren und die Effizienz zu maximieren. |
| Betriebstemperaturbereich | Geeignet für einen breiten Temperaturbereich, der typisch für die meisten elektronischen Anwendungen ist, um zuverlässigen Betrieb zu gewährleisten. |
| Einsatzgebiet | EMI-Filterung, Signalentkopplung, Hochfrequenzschaltungen, Datenleitungen, Stromversorgungsfilterung |
Anwendungsbereiche und technische Tiefe
Die L-1206F 3,3u – SMD-Induktivität, 1206, Ferrit, 3,3u ist ein unverzichtbares Bauteil für eine breite Palette von anspruchsvollen elektronischen Anwendungen. Ihre primäre Funktion liegt in der wirkungsvollen Unterdrückung von elektromagnetischen Interferenzen (EMI). In digitalen Schaltungen, insbesondere bei hohen Taktfrequenzen, entstehen oft unerwünschte hochfrequente Störspannungen, die sich über Leiterbahnen ausbreiten und benachbarte Komponenten oder sogar externe Geräte stören können. Die L-1206F 3,3u agiert hier als Tiefpassfilter, indem sie hochfrequente Signalanteile mit hoher Impedanz bedämpft und somit ausfiltert. Dies ist essentiell für die Einhaltung strenger EMI-Richtlinien wie FCC oder CE.
Darüber hinaus spielt diese Induktivität eine Schlüsselrolle bei der Sicherstellung der Signalintegrität. In Hochgeschwindigkeitsschnittstellen wie USB, HDMI oder Ethernet können Reflexionen und Signalverfälschungen zu Datenfehlern führen. Durch die Implementierung der L-1206F 3,3u in der Nähe von Schnittstellenanschlüssen können solche unerwünschten Effekte minimiert werden. Die präzise Induktivität von 3,3µH ist dabei kein Zufall, sondern das Ergebnis umfangreicher Berechnungen und Simulationen, die auf die Charakteristika typischer Signalpfade und die Frequenzbereiche moderner digitaler und analoger Signale abgestimmt sind. Der Ferritkern bietet dabei eine hohe Permeabilität im relevanten Frequenzbereich und eine exzellente Sättigungscharakteristik, was bedeutet, dass die Induktivität auch unter Last ihre spezifizierten Eigenschaften beibehält.
In Stromversorgungsanwendungen, insbesondere in Schaltreglern (DC/DC-Wandlern), wird die L-1206F 3,3u zur Glättung der Ausgangsspannung eingesetzt. Sie hilft dabei, die pulsierenden Ströme, die durch den Schaltvorgang entstehen, in eine stabilere Gleichspannung umzuwandeln. Dies ist entscheidend für die stabile Versorgung von empfindlichen Mikrocontrollern, Sensoren oder Displays, die eine saubere Stromversorgung benötigen, um korrekt zu funktionieren. Die geringe Gleichstromresistenz (DCR) der Induktivität minimiert dabei die Leistungsverluste und erhöht die Effizienz des gesamten Stromversorgungssystems.
Die kompakte Bauform im 1206-SMD-Gehäuse ist ein weiterer entscheidender Vorteil. Sie ermöglicht die Oberflächenmontage auf Leiterplatten und spart wertvollen Platz, was in der heutigen Elektronikentwicklung, die auf Miniaturisierung abzielt, unerlässlich ist. Die L-1206F 3,3u kann dicht an anderen Komponenten platziert werden, was die Leiterbahnlänge reduziert und somit parasitäre Effekte weiter minimiert. Die robuste Bauweise und die Verwendung hochwertiger Materialien gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit, selbst unter wechselnden Temperaturbedingungen und mechanischer Belastung, wie sie in industriellen oder automotive Anwendungen auftreten können.
FAQ – Häufig gestellte Fragen zu L-1206F 3,3u – SMD-Induktivität, 1206, Ferrit, 3,3u
Was ist der Hauptzweck einer SMD-Induktivität wie der L-1206F 3,3u?
Der Hauptzweck der L-1206F 3,3u ist die Filterung von unerwünschten elektromagnetischen Störungen (EMI) und die Gewährleistung einer hohen Signalintegrität in elektronischen Schaltungen. Sie wird eingesetzt, um hochfrequente Rauschanteile zu reduzieren und die Qualität von Signalen und Stromversorgungen zu verbessern.
Für welche Arten von Schaltungen ist diese Induktivität am besten geeignet?
Diese Induktivität ist ideal für Hochfrequenzschaltungen, Datenleitungen, USB-Schnittstellen, HDMI-Ports, Stromversorgungen, Schaltregler (DC/DC-Wandler) und überall dort, wo EMI-Filterung und Signalintegrität kritisch sind.
Welchen Vorteil bietet das Ferritkernmaterial gegenüber anderen Materialien?
Ferritkerne zeichnen sich durch ihre Fähigkeit aus, hochfrequente Störsignale effektiv zu absorbieren, während sie gleichzeitig die gewünschten Signale mit geringer Dämpfung durchlassen. Dies führt zu einer überlegenen Rauschunterdrückung und verbessert die Gesamtleistung der Schaltung im Vergleich zu Induktivitäten mit Kernen aus anderen Materialien.
Was bedeutet die Gehäusegröße 1206 und warum ist sie wichtig?
Die Gehäusegröße 1206 bezeichnet die physischen Abmessungen der SMD-Komponente (ca. 3,2 mm x 1,6 mm). Diese Größe ist wichtig, da sie eine kompakte Bauform ermöglicht, die ideal für die Oberflächenmontage auf Leiterplatten ist und wertvollen Platz spart, was in modernen, miniaturisierten Geräten unerlässlich ist.
Ist die L-1206F 3,3u auch für Leistungselektronik geeignet?
Ja, die L-1206F 3,3u ist aufgrund ihrer Fähigkeit, Ströme zu glätten und Rauschen in Stromversorgungen zu reduzieren, auch für Leistungselektronik, insbesondere in Schaltreglern, gut geeignet. Ihre Nennstrombelastbarkeit und geringe DCR sind dabei entscheidende Faktoren.
Wie beeinflusst die Induktivität von 3,3µH die Schaltungsfunktion?
Die spezifische Induktivität von 3,3µH ist so gewählt, dass sie eine optimale Filterwirkung und Impedanzanpassung in vielen gängigen Hochfrequenz- und Datenleitungsanwendungen erzielt. Sie ermöglicht die effektive Dämpfung von Frequenzen oberhalb eines bestimmten Grenzwertes, während niedrigere Frequenzen mit geringer Beeinträchtigung passieren können.
Wie wird sichergestellt, dass die Induktivität zuverlässig funktioniert?
Die Zuverlässigkeit wird durch die Verwendung hochwertiger Materialien, eine präzise Fertigung und die Einhaltung strenger Qualitätskontrollen sichergestellt. Die Auswahl des Ferritkerns und die Konstruktion sind darauf ausgelegt, eine konsistente Leistung über einen breiten Betriebstemperaturbereich und unter typischen Betriebsbedingungen zu gewährleisten.
