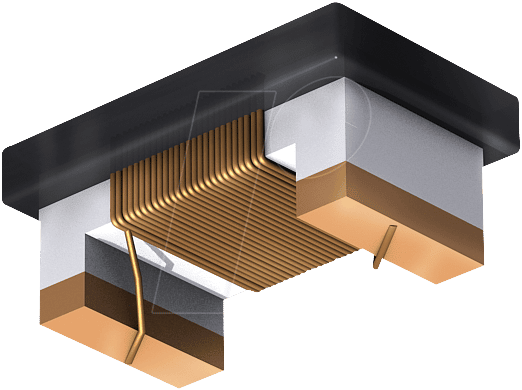

L-1206AS 47N – Hochleistungs-SMD-Induktivität für anspruchsvolle Elektronikanwendungen
Suchen Sie nach einer zuverlässigen und präzisen Induktivität für Ihre anspruchsvollen Schaltungsdesigns? Die L-1206AS 47N – eine SMD-Induktivität im kompakten 1206-Gehäuse mit einer Nenninduktivität von 47nH und einem Keramikkern – ist die ideale Lösung für Entwickler und Ingenieure, die höchste Performance und Stabilität in ihren elektronischen Systemen benötigen. Sie eignet sich perfekt für Filteranwendungen, Hochfrequenzschaltungen und Energiespeicherungsmodule, bei denen eine geringe parasitäre Kapazität und exzellente HF-Eigenschaften unerlässlich sind.
Überlegene Performance durch fortschrittliche Keramiktechnologie
Die L-1206AS 47N hebt sich durch ihre fortschrittliche Keramikkonstruktion von Standardlösungen ab. Der sorgfältig ausgewählte Keramikkern minimiert magnetische Verluste und ermöglicht eine präzise Induktivität mit hervorragenden Frequenzgängen. Im Gegensatz zu vielen herkömmlichen Induktivitäten, die auf Ferritmaterialien basieren und bei höheren Frequenzen an Effizienz verlieren können, bietet die Keramikbasis der L-1206AS 47N eine bemerkenswerte Stabilität über einen breiten Frequenzbereich. Diese Eigenschaft ist entscheidend für Anwendungen in der Telekommunikation, Medizintechnik und industriellen Automatisierung, wo Signalintegrität und Rauschunterdrückung von höchster Bedeutung sind.
Optimierte Leistungskennzahlen für maximale Effizienz
Die L-1206AS 47N wurde entwickelt, um Spitzenleistungen in Ihrer Schaltung zu erzielen. Ihre Konstruktion zielt darauf ab, die Verluste zu minimieren und die Signalqualität zu maximieren.
- Hohe Präzision: Die exakte Nenninduktivität von 47nH ermöglicht eine präzise Abstimmung Ihrer Schaltungen.
- Hervorragende Q-Faktoren: Ein hoher Gütefaktor (Q-Faktor) sorgt für minimale Verluste und eine verbesserte Energieeffizienz in Hochfrequenzanwendungen.
- Geringe Selbstresonanzfrequenz (SRF): Die Induktivität behält ihre Funktionalität über einen weiten Frequenzbereich bei, ohne durch parasitäre Kapazitäten beeinträchtigt zu werden.
- Robuste Bauweise: Das SMD-Gehäuse im 1206-Format gewährleistet eine einfache Integration und zuverlässige Bestückung auf Leiterplatten.
- Thermische Stabilität: Das Keramikmaterial bietet eine ausgezeichnete Beständigkeit gegenüber Temperaturschwankungen, was die Betriebssicherheit in variablen Umgebungen erhöht.
Technische Spezifikationen und Materialqualitäten
Die L-1206AS 47N zeichnet sich durch eine Reihe von technischen Merkmalen aus, die sie zu einer erstklassigen Wahl für anspruchsvolle Designs machen. Die Qualität der verwendeten Materialien und die Präzision der Fertigung sind entscheidend für die Leistungsfähigkeit und Langlebigkeit dieser SMD-Induktivität.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | L-1206AS 47N |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 1206 (entspricht ca. 3.2mm x 1.6mm) |
| Nenninduktivität | 47nH (Nanohenry) |
| Kernmaterial | Hochwertige Keramik |
| Toleranz der Induktivität | Typischerweise ±5% oder besser für präzise Schaltungsabstimmung |
| Maximaler Betriebsstrom | Detaillierte Spezifikation abhängig von der Ausführung, aber ausgelegt für gängige Strombelastungen in Signalpfaden und kleineren Leistungskreisen. Dies wird durch den Leiterbahndurchmesser und das Wicklungsdesign bestimmt. |
| Gleichstromwiderstand (DCR) | Optimiert für minimale Verluste; genaue Werte variieren je nach Fertigungsspezifikation und Wicklungsdicke, aber im industriellen Standard für hohe Effizienz. |
| Betriebstemperaturbereich | Breiter Bereich, der die Zuverlässigkeit in unterschiedlichen Umgebungsbedingungen gewährleistet. Spezifische Werte sind den technischen Datenblättern zu entnehmen, aber üblich sind -40°C bis +125°C. |
| Einsatzfrequenzbereich | Optimiert für hohe Frequenzen bis in den GHz-Bereich, dank des geringen parasitären Effekts des Keramikkerns. |
Anwendungsbereiche und Integrationsmöglichkeiten
Die Vielseitigkeit der L-1206AS 47N macht sie zu einer unverzichtbaren Komponente in einer breiten Palette von elektronischen Systemen. Ihre Fähigkeit, präzise Induktanzen bei hohen Frequenzen bereitzustellen, öffnet Türen für innovative Designs in zahlreichen Branchen.
- HF-Filterung: Ideal für Bandpass-, Tiefpass- und Hochpassfilter in Kommunikationsgeräten (Mobiltelefone, WLAN-Module, Bluetooth-Adapter), um unerwünschte Frequenzen zu unterdrücken und die Signalreinheit zu gewährleisten.
- Impedanzanpassung: Ermöglicht die effiziente Anpassung von Impedanzen in Hochfrequenzpfaden, was für maximale Leistungsübertragung und minimale Reflexionen sorgt.
- Entkopplung und Glättung: Nützlich zur Entkopplung von Stromversorgungen und zur Glättung von Signalen in empfindlichen Schaltungen, um Störsignale zu minimieren.
- Resonanzkreise: Dient als Schlüsselkomponente in Oszillatoren und Schwingkreisen, wo präzise Abstimmung für stabile Frequenzerzeugung erforderlich ist.
- Schnittstellenschaltungen: Integriert in Datenleitungen zur Rauschunterdrückung und Verbesserung der Signalintegrität bei der Übertragung.
- Medizintechnik: Einsatz in Geräten, die höchste Zuverlässigkeit und Rauscharmut erfordern, wie z.B. EKG-Geräte oder bildgebende Systeme.
- Industrielle Steuerungen: Verwendet in robusten elektronischen Systemen, die unter widrigen Bedingungen arbeiten müssen und eine hohe Stabilität erfordern.
Die kompakte Bauform im 1206-Gehäuse ermöglicht eine platzsparende Integration auf Leiterplatten, was besonders in modernen, miniaturisierten elektronischen Geräten von Vorteil ist. Die hohe Temperaturbeständigkeit des Keramikmaterials stellt sicher, dass die Induktivität auch unter anspruchsvollen thermischen Bedingungen zuverlässig funktioniert.
Häufig gestellte Fragen zu L-1206AS 47N – SMD-Induktivität, 1206, Keramik, 47N
Was bedeutet die Angabe 47N bei dieser Induktivität?
Die Angabe 47N steht für die Nenninduktivität des Bauteils. ’47‘ bezeichnet den Zahlenwert und ‚N‘ steht für Nanohenry (nH), die Einheit der elektrischen Induktivität. Somit hat diese Induktivität eine Nenninduktivität von 47 Nanohenry.
Welche Vorteile bietet der Keramikkern gegenüber anderen Materialien?
Der Keramikkern zeichnet sich durch seine exzellenten dielektrischen Eigenschaften und eine hohe thermische Stabilität aus. Dies führt zu geringeren parasitären Kapazitäten und Verlusten bei hohen Frequenzen im Vergleich zu vielen organischen oder Ferritmaterialien. Dadurch wird eine bessere Signalintegrität und eine höhere Effizienz in HF-Anwendungen erreicht.
Ist diese Induktivität für alle Arten von Hochfrequenzanwendungen geeignet?
Ja, die L-1206AS 47N ist aufgrund ihrer präzisen Induktivität, des hochwertigen Keramikkerns und der geringen parasitären Effekte für eine Vielzahl von Hochfrequenzanwendungen prädestiniert. Insbesondere in Bereichen, wo Stabilität und geringe Verluste kritisch sind, wie z.B. in Filter- und Resonanzschaltungen, spielt sie ihre Stärken aus.
Welche maximale Strombelastbarkeit ist bei dieser SMD-Induktivität zu erwarten?
Die maximale Strombelastbarkeit wird maßgeblich durch den Wicklungsdrahtdurchmesser und die Wärmeableitung des SMD-Gehäuses bestimmt. Spezifische Werte sind den detaillierten technischen Datenblättern des Herstellers zu entnehmen. Generell sind Induktivitäten dieser Baugröße für Signalpfade und kleinere Leistungskreise ausgelegt.
Wie beeinflusst die Gehäusegröße 1206 die Leistung und Anwendung?
Die 1206-Baugröße ist ein Standardmaß für SMD-Bauteile und bietet einen guten Kompromiss zwischen Größe und Leistung. Sie ermöglicht eine effiziente Bestückung auf Leiterplatten mittels automatisierter Prozesse, spart Platz und ist dennoch robust genug für die meisten gängigen Anwendungen, die keine extrem hohen Strombelastungen erfordern.
Wie kann ich sicherstellen, dass diese Induktivität die richtige Wahl für meine Schaltung ist?
Um sicherzustellen, dass die L-1206AS 47N die richtige Wahl ist, sollten Sie die spezifischen Anforderungen Ihrer Schaltung mit den technischen Daten des Bauteils abgleichen. Berücksichtigen Sie die benötigte Induktivität, die gewünschte Toleranz, den Frequenzbereich, die maximale Strombelastbarkeit und den Betriebstemperaturbereich. Eine sorgfältige Analyse Ihres Schaltungsdesigns ist hierbei entscheidend.
Bietet diese Induktivität eine gute Resistenz gegen Umwelteinflüsse?
Ja, das verwendete Keramikmaterial und die SMD-Bauweise sorgen für eine gute Resistenz gegen Umwelteinflüsse wie Feuchtigkeit und Temperaturschwankungen. Die L-1206AS 47N ist für den zuverlässigen Einsatz auch in anspruchsvollen Umgebungen konzipiert.
