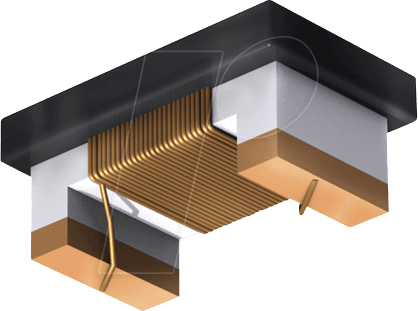

L-1206AS 12N – Hochleistungs-SMD-Induktivität für anspruchsvolle Elektronikanwendungen
Die L-1206AS 12N ist eine präzisionsgefertigte SMD-Induktivität, die speziell für Elektronikentwickler und Ingenieure konzipiert wurde, die in ihren Schaltungsdesigns eine zuverlässige und kompakte Induktivitätslösung benötigen. Dieses Bauteil löst das Problem der parasitären Induktivität und bietet eine exakte Anpassung der elektrischen Eigenschaften in HF-Schaltkreisen, Filteranwendungen und Energieumwandlungssystemen, wo Präzision und Miniaturisierung entscheidend sind.
Überlegene Leistung und Zuverlässigkeit: Warum L-1206AS 12N?
Im Vergleich zu Standardlösungen zeichnet sich die L-1206AS 12N durch ihre herausragende Leistungsfähigkeit aus. Die Verwendung eines hochwertigen Keramikkerns in Kombination mit einer präzisen Wicklungstechnik minimiert Verluste und gewährleistet eine hohe Strombelastbarkeit bei gleichzeitig geringem Platzbedarf. Dies macht sie zur idealen Wahl für moderne, miniaturisierte Elektronikprodukte, bei denen Kompromisse bei der Leistung keine Option sind.
Kernvorteile der L-1206AS 12N
- Hervorragende Induktivitätspräzision: Garantiert exakte Schaltungsfunktionen durch einen Nennwert von 12 nH.
- Kompaktes SMD-Gehäuse (1206): Ermöglicht eine hohe Integrationsdichte auf Leiterplatten und eignet sich perfekt für platzbeschränkte Designs.
- Robuster Keramikkern: Bietet hohe thermische Stabilität und hervorragende elektrische Isolation, was zu einer längeren Lebensdauer und zuverlässigeren Leistung führt.
- Geringe Serienzeitwiderstand (ESR): Minimiert Leistungsverluste und verbessert die Effizienz von Schaltungen, insbesondere bei höheren Frequenzen.
- Hohe Selbstresonanzfrequenz (SRF): Ermöglicht den Einsatz in einem breiten Frequenzbereich ohne signifikante Beeinträchtigung der Schaltungsfunktion.
- Zuverlässige Lötbarkeit: Das Design des 1206-Gehäuses gewährleistet eine einfache und sichere Montage auf Standard-SMD-Lötprozessen.
- Breites Anwendungsspektrum: Ideal für RF-Schaltkreise, Filter, Impedanzanpassung, Entkopplung und Energieversorgungsmodule.
Detaillierte technische Spezifikationen
| Eigenschaft | Spezifikation |
|---|---|
| Artikelnummer | L-1206AS 12N |
| Typ | SMD-Induktivität |
| Gehäusegröße | 1206 |
| Induktivitätswert | 12 nH (Nan Henry) |
| Toleranz | ± 10% (typisch, je nach Herstellerangabe) |
| Kernmaterial | Keramik (hochwertig, für niedrige Verluste und gute Stabilität) |
| Isolationsmaterial | Hochwertige Beschichtung, die elektrische Isolation und mechanischen Schutz gewährleistet. |
| Max. Betriebsstrom | Die Strombelastbarkeit ist ein kritischer Parameter, der durch die Wicklungsdicke und das Gehäusevolumen bestimmt wird. Für präzise Werte ist das Datenblatt des Herstellers zu konsultieren. Typischerweise ausgelegt für mittlere bis hohe Stromstärken im Verhältnis zur Größe. |
| Betriebstemperaturbereich | Geeignet für eine breite Palette von industriellen Temperaturbereichen, typischerweise von -40°C bis +125°C oder höher, abhängig von der spezifischen Materialauswahl des Herstellers. |
| Selbstresonanzfrequenz (SRF) | Die SRF ist signifikant höher als die Arbeitsfrequenz und wird durch die parasitäre Kapazität beeinflusst. Typischerweise im GHz-Bereich, was einen breiten nutzbaren Frequenzbereich sicherstellt. |
| Anwendungsfrequenzbereich | Breitbandanwendungen, von niedrigen kHz bis in den niedrigen GHz-Bereich, abhängig von der Schaltungsapplikation und den Anforderungen. |
| Montageart | Oberflächenmontage (SMD) |
| Lötvorgang-Kompatibilität | Kompatibel mit gängigen Reflow-Lötverfahren. |
Anwendungsgebiete und technische Überlegungen
Die L-1206AS 12N spielt eine zentrale Rolle in einer Vielzahl von elektronischen Systemen, wo präzise Induktivitätswerte und geringe parasitäre Effekte unerlässlich sind. In Hochfrequenz (HF)-Schaltkreisen, wie sie in Mobiltelefonen, WLAN-Modulen und Bluetooth-Geräten vorkommen, dient sie zur Impedanzanpassung, als Teil von Bandpass- oder Tiefpassfiltern und zur Unterdrückung unerwünschter Harmonischer. Die geringe ESR und die hohe SRF sind hierbei entscheidend für die Signalintegrität und die Effizienz der Datenübertragung.
Im Bereich der Energieumwandlung und Stromversorgung, beispielsweise in DC/DC-Wandlern oder Schaltnetzteilen, wird die L-1206AS 12N als Energiespeicherkomponente eingesetzt. Sie glättet Stromschwankungen, reduziert Rauschen und trägt zur Stabilisierung von Ausgangsspannungen bei. Die thermische Stabilität des Keramikkerns ist hier von besonderer Bedeutung, um auch unter Last eine konstante Leistung zu gewährleisten.
Darüber hinaus findet diese SMD-Induktivität Anwendung in Filterschaltungen, um spezifische Frequenzbereiche zu sperren oder durchzulassen. Dies ist essentiell zur Unterdrückung von elektromagnetischen Störungen (EMI) und zur Verbesserung der Signalqualität in analogen und digitalen Schaltungen. Die präzise Induktivität von 12 nH ermöglicht eine exakte Definition der Grenzfrequenzen von Filtern.
Die Wahl eines 1206-Gehäuses unterstreicht die Fokussierung auf Miniaturisierung und hohe Packungsdichte. Dieses Gehäuseformat ist ein Industriestandard und ermöglicht die automatisierte Bestückung mit hoher Geschwindigkeit und Präzision. Die daraus resultierende kompakte Bauweise ermöglicht die Integration in immer kleinere und komplexere elektronische Geräte.
Bei der Auswahl und Anwendung der L-1206AS 12N ist es ratsam, das detaillierte Datenblatt des Herstellers zu konsultieren. Dieses enthält spezifische Informationen zur maximalen Strombelastbarkeit, zur genauen SRF, zur Verlustleistung und zu empfohlenen Lötprofilen. Diese Parameter sind entscheidend für die optimale Auslegung und Langzeitstabilität Ihrer Schaltung.
FAQ – Häufig gestellte Fragen zu L-1206AS 12N – SMD-Induktivität, 1206, Keramik, 12 nH
Was bedeutet „1206“ im Kontext der SMD-Induktivität?
„1206“ bezieht sich auf die Gehäusegröße der SMD-Komponente. Die Zahlen geben die Abmessungen in Zoll an: 12 entspricht einer Länge von 0,12 Zoll und 06 einer Breite von 0,06 Zoll. Diese standardisierte Größe erleichtert die automatische Bestückung und die Integration in Leiterplattendesigns.
Warum ist das Material des Kerns (Keramik) wichtig für diese Induktivität?
Ein Keramikkern wird aufgrund seiner hervorragenden elektrischen Isolationseigenschaften, seiner hohen thermischen Stabilität und seiner geringen dielektrischen Verluste bei hohen Frequenzen gewählt. Dies führt zu einer höheren Effizienz, einer besseren Leistungsstabilität über einen breiten Temperaturbereich und einer höheren Selbstresonanzfrequenz im Vergleich zu anderen Kernmaterialien wie Ferrit.
Welche Rolle spielt die Toleranz bei der Induktivität?
Die Toleranz gibt an, wie stark der tatsächliche Induktivitätswert von dem aufgedruckten oder Nennwert abweichen kann. Eine engere Toleranz (z.B. ±5%) bedeutet eine höhere Präzision und ist für Schaltungen, bei denen genaue Resonanzfrequenzen oder Filterschwellen erforderlich sind, entscheidend. Eine ±10% Toleranz ist für viele allgemeine Anwendungen ausreichend.
Kann die L-1206AS 12N in Hochleistungsanwendungen eingesetzt werden?
Die Eignung für Hochleistungsanwendungen hängt stark von der maximalen Strombelastbarkeit und der Wärmeableitung ab. Während die L-1206AS 12N für ihre Größe eine beachtliche Leistung bietet, sollte für sehr hohe Stromstärken immer das Datenblatt des Herstellers konsultiert und gegebenenfalls eine Induktivität mit größerem Gehäuse oder speziell für hohe Leistungen ausgelegtes Design gewählt werden.
Wie unterscheidet sich eine SMD-Induktivität von einer bedrahteten (Through-Hole) Induktivität?
SMD-Induktivitäten sind für die Oberflächenmontage auf Leiterplatten konzipiert und bieten Vorteile wie eine geringere Größe, höhere Integrationsdichte, verbesserte Hochfrequenzeigenschaften durch kürzere Signalwege und eine einfachere automatisierte Bestückung. Bedrahtete Induktivitäten sind größer und werden durch Bohrlöcher in der Leiterplatte gesteckt.
Was ist die Selbstresonanzfrequenz (SRF) und warum ist sie wichtig?
Die Selbstresonanzfrequenz (SRF) ist die Frequenz, bei der die Induktivität der Spule und ihre parasitäre Kapazität eine Resonanz bilden. Oberhalb der SRF verhält sich die Induktivität eher wie ein Kondensator, was die Funktion der Schaltung beeinträchtigen kann. Eine hohe SRF ist daher wünschenswert, um einen breiteren nutzbaren Frequenzbereich für die Induktivität zu gewährleisten.
Ist die L-1206AS 12N für alle Arten von Filtern geeignet?
Die L-1206AS 12N ist ideal für eine Vielzahl von Filtern, insbesondere für HF-Filter, Antennentuner und EMI-Filter. Die spezifische Auswahl hängt von der gewünschten Grenzfrequenz und der Filtertopologie ab. Ihr präziser Induktivitätswert ermöglicht eine genaue Dimensionierung der Filterkomponenten.
