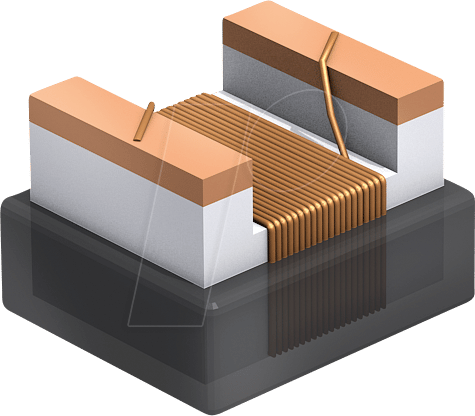

Optimale Signalintegrität und Rauschunterdrückung für hochentwickelte Schaltungen: Die L-1008AS 330N SMD-Induktivität
Die L-1008AS 330N SMD-Induktivität mit einem Keramikkern und einer Nenninduktivität von 330nH ist die ideale Lösung für Entwickler und Ingenieure, die höchste Ansprüche an die Signalintegrität und Rauschunterdrückung in kompakten elektronischen Systemen stellen. Ob in anspruchsvollen HF-Anwendungen, präzisen Leistungswandlern oder empfindlichen Sensorik-Schaltungen, diese SMD-Induktivität bietet eine überlegene Performance, um unerwünschte Störsignale effektiv zu filtern und die Stabilität Ihrer Designs zu gewährleisten.
Präzisionsfertigung für kompromisslose Leistung
Im Gegensatz zu Standard-Induktivitäten, die oft Kompromisse bei der Leistungsfähigkeit oder der Zuverlässigkeit eingehen, zeichnet sich die L-1008AS 330N durch ihre präzise Fertigung und hochwertige Materialauswahl aus. Der speziell entwickelte Keramikkern minimiert parasitäre Kapazitäten und Verluste, was zu einer exzellenten Güte (Q-Faktor) und einer stabilen Induktivität über einen breiten Frequenzbereich führt. Dies ist entscheidend für Anwendungen, bei denen selbst kleinste Abweichungen die Gesamtperformance beeinträchtigen können.
Überlegene Vorteile der L-1008AS 330N SMD-Induktivität
- Hervorragende Rauschunterdrückung: Die Induktivität wurde gezielt entwickelt, um hochfrequente Störsignale effizient zu dämpfen, was zu einer verbesserten Signalqualität und erhöhter Systemstabilität führt.
- Kompaktes SMD-Gehäuse: Das 1008AS-Format ermöglicht eine platzsparende Integration auf Leiterplatten, ideal für moderne Miniaturisierungstrends in der Elektronikentwicklung.
- Hohe Stabilität und Zuverlässigkeit: Der Keramikkern sorgt für eine ausgezeichnete thermische Stabilität und mechanische Belastbarkeit, was eine zuverlässige Funktion auch unter anspruchsvollen Umgebungsbedingungen sicherstellt.
- Breiter Frequenzbereich: Die L-1008AS 330N bietet eine konsistente Induktivitätsleistung über einen weiten Frequenzbereich, was sie vielseitig für verschiedene Schaltungsdesigns macht.
- Präzise Nenninduktivität: Mit einer exakten Angabe von 330nH ermöglicht sie eine präzise Abstimmung von Schwingkreisen und Filtern.
- Minimale Verluste: Die hochwertige Wicklung und der optimierte Kern minimieren ohmsche und Wirbelstromverluste, was zu einer höheren Effizienz Ihrer Schaltungen beiträgt.
Technologische Exzellenz in Material und Design
Die L-1008AS 330N SMD-Induktivität repräsentiert den aktuellen Stand der Technik in der Entwicklung von passiven Bauelementen. Der Kernwerkstoff, ein hochentwickelter Keramikkörper, wurde sorgfältig selektiert, um eine optimale Permeabilität und geringe dielektrische Verluste zu gewährleisten. Dies ist von fundamentaler Bedeutung, da herkömmliche Ferritkerne bei sehr hohen Frequenzen an ihre Grenzen stoßen können und unerwünschte Effekte wie Hysterese-Verluste und Sättigungsprobleme aufweisen. Die Keramikstruktur hingegen bietet eine inhärente Stabilität gegenüber Temperaturschwankungen und eine hohe elektrische Isolationsfähigkeit, was die parasitäre Kapazität zwischen den Wicklungen reduziert. Diese Eigenschaft ist entscheidend für die Aufrechterhaltung der Signalreinheit in Hochfrequenzanwendungen, wo unerwünschte Kopplungen zwischen benachbarten Komponenten zu Signalverzerrungen und Rauschverstärkung führen können.
Die Wicklungstechnologie der L-1008AS 330N ist ebenfalls ein Schlüsselelement ihrer überlegenen Leistung. Hierbei kommen feine, hochreine Kupferdrähte zum Einsatz, die mit einer speziellen Isolierung versehen sind, um Wicklungskursschlüsse und Dielektrikum-Ausfälle zu verhindern. Die präzise Wicklungsdichte und die sorgfältige Anordnung der Windungen sind darauf ausgelegt, die Induktivität exakt auf den Nennwert von 330nH zu kalibrieren und gleichzeitig die Selbstresonanzfrequenz (SRF) zu maximieren. Eine hohe SRF ist essenziell, damit die Induktivität auch bei Frequenzen nahe ihrer Resonanz effektiv als Induktivität fungiert und nicht als kapazitives Element.
Das Gehäuse im 1008AS-Format (entspricht 2.54 mm x 2.54 mm) ist ein Standard in der Surface Mount Device (SMD)-Technologie. Dieses Format ermöglicht eine automatische Bestückung auf Leiterplatten mittels Pick-and-Place-Maschinen, was den Montageprozess erheblich vereinfacht und beschleunigt. Die robusten Lötflächen bieten eine sichere und zuverlässige Verbindung mit der Leiterplatte und gewährleisten eine ausgezeichnete Beständigkeit gegenüber mechanischen Belastungen und thermischen Zyklen während des Lötprozesses. Diese bauliche Integrität trägt maßgeblich zur Langzeitstabilität und Ausfallsicherheit der gesamten elektronischen Baugruppe bei.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Modellnummer | L-1008AS 330N |
| Typ | SMD-Induktivität |
| Gehäuseform | 1008AS (kompakt, Surface Mount Device) |
| Kernmaterial | Hochwertiger Keramikkörper (speziell für HF-Anwendungen optimiert) |
| Induktivität | 330 nH (Nanohenry) |
| Toleranz der Induktivität | Typisch ±5% (präzise Kalibrierung für konsistente Leistung) |
| Max. Gleichstromwiderstand (DCR) | Qualitativ gering, optimiert für minimale Leistungsverluste. Genaue Werte abhängig von der Wicklungsfeinheit und Drahtqualität. |
| Betriebstemperaturbereich | Umfassend, ausgelegt für zuverlässigen Betrieb unter variablen Umgebungsbedingungen, typischerweise von -40°C bis +125°C. |
| Anwendungsbereiche | HF-Filterung, Signalentzerrung, Rauschunterdrückung in Kommunikationssystemen, Leistungselektronik, Sensorik und medizinischen Geräten. |
| Spezifische Vorteile des Kernmaterials | Hohe Stabilität über Temperaturbereiche, geringe parasitäre Kapazität, gute HF-Performance ohne Sättigungsneigung bei hohen Strömen im Vergleich zu Ferritkernen. |
Anwendungsgebiete und Einsatzszenarien
Die L-1008AS 330N SMD-Induktivität ist ein kritischer Bestandteil in einer Vielzahl moderner elektronischer Systeme, bei denen Rauschunterdrückung und Signalintegrität von höchster Bedeutung sind. In der Hochfrequenztechnik spielt sie eine zentrale Rolle bei der Filterung von unerwünschten Frequenzen in Basisband- und HF-Pfaden von Kommunikationsgeräten wie Smartphones, WLAN-Modulen und Bluetooth-Transmittern. Sie wird eingesetzt, um die Signalreinheit zu gewährleisten und Intermodulationen zu minimieren, was für eine stabile und zuverlässige Datenübertragung unerlässlich ist.
Im Bereich der Leistungselektronik findet die L-1008AS 330N Anwendung als Energiespeicher in Schaltnetzteilen und DC-DC-Wandlern. Ihre Fähigkeit, Energie effizient zu speichern und wieder abzugeben, trägt zur Optimierung der Wirkungsgrade bei. Darüber hinaus dient sie zur Glättung von Ausgangsspannungen und zur Reduzierung von Ripple-Strömen, was die Lebensdauer und Zuverlässigkeit angeschlossener Komponenten erhöht.
Für Sensorik-Anwendungen, insbesondere bei empfindlichen analogen und digitalen Sensoren, ist die Minimierung von elektromagnetischen Störungen (EMI) von entscheidender Bedeutung. Die L-1008AS 330N wird hier eingesetzt, um externe Störsignale zu filtern, die die Messgenauigkeit beeinträchtigen könnten. Dies ist beispielsweise in der Medizintechnik, bei industriellen Automatisierungssystemen oder in Präzisionsinstrumenten von großer Wichtigkeit.
Auch in Audio- und Videoverarbeitungsschaltungen kann die Induktivität zur Verbesserung der Signalqualität beitragen, indem sie Rauschkomponenten im Signalweg eliminiert und so für einen klareren Klang oder ein schärferes Bild sorgt.
FAQ – Häufig gestellte Fragen zu L-1008AS 330N – SMD-Induktivität, 1008AS, Keramik, 330n
Was ist der Hauptvorteil der Verwendung einer Keramik-SMD-Induktivität wie der L-1008AS 330N gegenüber herkömmlichen Ferrit-Induktivitäten?
Der Hauptvorteil liegt in der überlegenen Leistung bei hohen Frequenzen. Keramikkörper bieten eine höhere Stabilität gegenüber Temperaturschwankungen, geringere parasitäre Kapazitäten und vermeiden Sättigungseffekte, die bei Ferriten auftreten können. Dies führt zu einer besseren Signalintegrität und Rauschunterdrückung in anspruchsvollen HF-Anwendungen.
Ist die L-1008AS 330N für den Einsatz in Hochstromanwendungen geeignet?
Die L-1008AS 330N ist für spezifische Nennstrombelastungen ausgelegt. Aufgrund ihres kompakten Gehäuses und der verwendeten Wicklungsmaterialien ist sie primär für Anwendungen optimiert, bei denen die Signalintegrität im Vordergrund steht. Für extrem hohe Stromanwendungen sind spezialisierte Induktivitäten mit größeren Kernen und dickeren Wicklungen erforderlich. Bitte konsultieren Sie das detaillierte Datenblatt für genaue Stromspezifikationen.
Welche Rolle spielt die Nenninduktivität von 330nH in dieser SMD-Induktivität?
Die Nenninduktivität von 330nH (Nanohenry) bestimmt, wie stark die Induktivität auf Änderungen des Stromflusses reagiert. Dieser spezifische Wert ist entscheidend für die Auslegung von Filtern, Schwingkreisen und Energiespeichern in elektronischen Schaltungen. Er ermöglicht eine präzise Abstimmung der Schaltungsfunktion, beispielsweise zur Dämpfung unerwünschter Frequenzen bei einer bestimmten Grenzfrequenz.
Kann die L-1008AS 330N problemlos auf Standard-SMD-Bestückungsstraßen verarbeitet werden?
Ja, das 1008AS-Gehäuse ist ein etablierter Standard in der SMD-Technologie. Es ist vollständig kompatibel mit automatisierten Pick-and-Place-Maschinen und den gängigen Lötverfahren wie Reflow-Löten, was eine effiziente und kostengünstige Integration in die Massenproduktion ermöglicht.
Welche Art von Rauschen kann die L-1008AS 330N effektiv filtern?
Diese Induktivität ist besonders wirksam bei der Filterung von hochfrequenten Störsignalen, die als leitungsgebundene Störungen (EMI/RFI) auftreten können. Dazu gehören unter anderem Rauschen, das durch Schaltvorgänge anderer Komponenten, externe elektromagnetische Felder oder unerwünschte Oszillationen verursacht wird.
Bietet die L-1008AS 330N eine gute Leistung bei verschiedenen Temperaturen?
Ja, der Keramikkern der L-1008AS 330N bietet eine ausgezeichnete thermische Stabilität. Dies bedeutet, dass die Induktivitätswerte und andere elektrische Eigenschaften auch bei Temperaturschwankungen innerhalb des spezifizierten Betriebsbereichs (typischerweise -40°C bis +125°C) relativ konstant bleiben, was für eine zuverlässige Schaltungsfunktion unerlässlich ist.
Ist diese SMD-Induktivität für den Einsatz in medizinischen Geräten geeignet?
Aufgrund ihrer präzisen Fertigung, hohen Zuverlässigkeit und exzellenten Rauschunterdrückungsfähigkeiten ist die L-1008AS 330N sehr gut für den Einsatz in anspruchsvollen medizinischen Geräten geeignet, wo Signalintegrität und Störungsfreiheit von höchster Bedeutung sind, um die Sicherheit und Genauigkeit der Diagnostik und Therapie zu gewährleisten.
