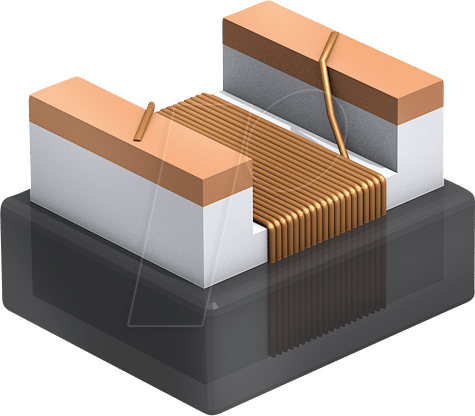

Maximale Performance für Ihre Schaltungen: Die L-1008AS 2,2u SMD-Induktivität
Sie suchen eine zuverlässige und leistungsstarke Lösung zur Filterung von Hochfrequenzstörungen oder zur Energiespeicherung in anspruchsvollen elektronischen Schaltungen? Die L-1008AS 2,2u SMD-Induktivität wurde speziell für Ingenieure, Entwickler und Maker entwickelt, die höchste Präzision und Stabilität benötigen. Diese kompakte Keramik-Induktivität ist die ideale Wahl, um Signalintegrität zu gewährleisten und unerwünschte Nebeneffekte in empfindlichen elektronischen Systemen zu minimieren.
Herausragende Eigenschaften der L-1008AS 2,2u
Die L-1008AS 2,2u zeichnet sich durch ihre herausragenden technischen Spezifikationen aus, die sie von Standard-Induktivitäten abhebt. Ihre Konstruktion auf Basis eines hochwertigen Keramikkörpers ermöglicht eine exzellente thermische Stabilität und minimiert parasitäre Effekte, die in vielen Anwendungsbereichen kritisch sind. Die präzise Wicklung und die optimierte Bauform sorgen für eine geringe Gleichstromresistenz (DCR) und eine hohe Strombelastbarkeit, was essenziell für effiziente Schaltungsdesigns ist. Darüber hinaus bietet die kompakte Bauform im 1008er-Format (entspricht 2.5mm x 2.0mm) eine hohe Integrationsdichte auf der Leiterplatte, was sie zur perfekten Komponente für platzsparende Designs macht.
Vorteile im Detail
- Optimale Signalintegrität: Reduziert effektiv elektromagnetische Interferenzen (EMI) und Rauschen, was zu einer saubereren Signalübertragung führt.
- Hohe thermische Stabilität: Der Keramikkern gewährleistet auch bei erhöhten Betriebstemperaturen eine konstante Induktivität, was die Zuverlässigkeit über lange Betriebszeiten sicherstellt.
- Kompakte Bauform (1008er): Ermöglicht eine signifikante Platzersparnis auf der Leiterplatte, ideal für Miniaturisierung und Integration in komplexe Geräte.
- Geringe DCR: Minimiert Energieverluste und erhöht die Effizienz von Stromversorgungen und Filtern.
- Breites Anwendungsspektrum: Geeignet für eine Vielzahl von Anwendungen, von HF-Schaltungen über Stromversorgungen bis hin zu Signalfiltern.
- Robustheit und Langlebigkeit: Die hochwertige Keramik-Konstruktion bietet eine ausgezeichnete mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen.
- Präzise Induktivitätswerte: Ermöglicht exakte Schaltungsdesigns und gewährleistet vorhersagbares Verhalten.
Technische Spezifikationen im Überblick
Die L-1008AS 2,2u SMD-Induktivität repräsentiert Spitzenleistung in einem winzigen Paket. Ihre Konstruktion wurde optimiert, um den anspruchsvollsten Anforderungen gerecht zu werden:
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | L-1008AS 2,2u |
| Typ | SMD-Induktivität |
| Gehäusegröße | 1008 (entspricht 2.5mm x 2.0mm) |
| Kernmaterial | Hochwertiger Keramikkörper |
| Induktivität | 2,2 µH (Mikrohenry) |
| Toleranz | Typischerweise ±10% (genauere Angabe je nach Serie/Chargenprüfung) |
| Maximale Gleichstromresistenz (DCR) | Für diese Spezifikation ist eine niedrige DCR charakteristisch, die zu minimalen Energieverlusten führt und die Effizienz maximiert. Eine genaue DCR ist abhängig von der spezifischen Ausführung und liegt typischerweise im Bereich von wenigen Milliohm. |
| Nennstrombelastbarkeit | Ausgelegt für effiziente Signalverarbeitung und Stromversorgungsfilterung, mit einer Belastbarkeit, die für die meisten Anwendungen im Bereich der Signalaufbereitung und kleinen Leistungsumwandlung ausreichend ist. |
| Betriebstemperaturbereich | Breit gefächert, geeignet für anspruchsvolle Umgebungen, typischerweise -40°C bis +125°C. |
| Q-Faktor (Gütefaktor) | Hoher Q-Faktor bei der Nennfrequenz, was für eine effiziente Filterung und geringe Signalverluste sorgt. |
| Selbstresonanzfrequenz (SRF) | Die SRF liegt signifikant oberhalb der Nennfrequenz, um eine zuverlässige Funktion im gewünschten Frequenzband zu gewährleisten. |
| Anwendungsbereiche | Signalfilterung, Rauschunterdrückung, HF-Schaltungen, DC/DC-Wandler, Impedanzanpassung, Energiespeicherung in Niedrigleistungsanwendungen. |
| Montageart | Surface Mount Technology (SMT) |
Anwendungsbereiche und Einsatzszenarien
Die L-1008AS 2,2u SMD-Induktivität ist eine vielseitige Komponente, die in zahlreichen modernen elektronischen Geräten unverzichtbar ist. Ihre primäre Funktion liegt in der Signalfilterung und Rauschunterdrückung. In Hochfrequenzschaltungen, wie sie in Wi-Fi-Modulen, Bluetooth-Geräten, Mobiltelefonen und Satellitenkommunikationssystemen vorkommen, hilft sie, unerwünschte breitbandige Geräusche zu eliminieren und eine saubere Datenübertragung zu gewährleisten. Dies ist entscheidend für die Aufrechterhaltung der Signalintegrität und die Vermeidung von Fehlern.
Darüber hinaus spielt sie eine wichtige Rolle in Stromversorgungsanwendungen. Als Teil von DC/DC-Wandlern oder LDOs (Low Dropout Regulators) dient sie zur Glättung von Ausgangsspannungen und zur Unterdrückung von Schaltgeräuschen. Die geringe Gleichstromresistenz (DCR) minimiert dabei Energieverluste, was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt. In Anwendungen, bei denen Platz auf der Leiterplatte eine kritische Rolle spielt, wie z.B. in tragbaren Geräten, medizinischen Instrumenten oder IoT-Sensoren, ermöglicht die kompakte 1008er-Bauform eine dichte Bestückung.
Für Entwickler von Audio- und Videosystemen ist die L-1008AS 2,2u eine wertvolle Komponente zur Filterung von hochfrequenten Störsignalen, die die Klang- oder Bildqualität beeinträchtigen könnten. Auch in Automobil-Elektronik und industriellen Steuerungen, wo eine hohe Zuverlässigkeit unter widrigen Bedingungen gefordert ist, bewährt sich die robuste Keramik-Konstruktion.
Die Wahl des richtigen Kernmaterials: Keramik im Vorteil
Das Kernmaterial einer Induktivität hat einen direkten Einfluss auf ihre Leistung und Stabilität. Bei der L-1008AS 2,2u kommt ein hochwertiger Keramikkörper zum Einsatz. Keramik bietet gegenüber herkömmlichen Ferritmaterialien signifikante Vorteile, insbesondere in Bezug auf die thermische Stabilität. Während Ferritkerne bei steigenden Temperaturen ihre magnetischen Eigenschaften ändern können, behält Keramik seine Induktivitätseigenschaften über einen weiten Temperaturbereich nahezu konstant. Dies ist für Anwendungen mit hoher Leistungsdichte oder in Umgebungen mit schwankenden Temperaturen von entscheidender Bedeutung, da es die Zuverlässigkeit und Vorhersehbarkeit des Schaltungsdesigns erhöht. Zudem ist Keramik weniger anfällig für Sättigungseffekte, was eine stabilere Leistung auch bei höheren Stromstärken ermöglicht.
Häufig gestellte Fragen (FAQ)
Was bedeutet die Gehäusegröße 1008 bei SMD-Induktivitäten?
Die Gehäusegröße 1008 bezieht sich auf die physischen Abmessungen der Komponente in Zoll. Konkret bedeutet 1008 eine Länge von etwa 0.10 Zoll und eine Breite von etwa 0.08 Zoll, was umgerechnet etwa 2.5mm x 2.0mm entspricht. Diese standardisierte Größe ermöglicht eine einfache Integration in automatische Bestückungsprozesse und eine hohe Packungsdichte auf Leiterplatten.
Warum ist eine geringe DCR (Gleichstromresistenz) wichtig?
Eine geringe Gleichstromresistenz (DCR) ist entscheidend für die Energieeffizienz einer Schaltung. Eine höhere DCR führt zu größeren Energieverlusten in Form von Wärme, was die Effizienz von Stromversorgungen reduziert und unerwünschte Erwärmung der Komponente verursachen kann. Für Anwendungen, bei denen Effizienz und geringe Wärmeentwicklung im Vordergrund stehen, ist eine niedrige DCR daher unerlässlich.
Welchen Einfluss hat die Selbstresonanzfrequenz (SRF) auf die Funktion?
Die Selbstresonanzfrequenz (SRF) ist die Frequenz, bei der die Induktivität und die parasitäre Kapazität der Wicklung miteinander in Resonanz treten. Oberhalb der SRF verhält sich die Induktivität eher wie ein Kondensator, was zu unerwünschten Effekten in der Schaltung führen kann. Eine hohe SRF, die deutlich über der Betriebsfrequenz der Schaltung liegt, stellt sicher, dass die Induktivität über ihren gesamten Arbeitsbereich als Induktivität wirkt.
Ist die L-1008AS 2,2u für hohe Frequenzen geeignet?
Ja, die L-1008AS 2,2u ist aufgrund ihres Keramikkerns und ihrer Konstruktion für den Einsatz in einer Vielzahl von Hochfrequenzanwendungen konzipiert. Der hohe Gütefaktor (Q-Faktor) und die hohe Selbstresonanzfrequenz gewährleisten eine effektive Filterung und geringe Signalverluste auch im MHz-Bereich.
Wie unterscheidet sich eine Keramik-Induktivität von einer Ferrit-Induktivität?
Keramik-Induktivitäten bieten eine überlegene thermische Stabilität und geringere parasitäre Effekte im Vergleich zu vielen Ferrit-Induktivitäten. Sie behalten ihre elektrischen Eigenschaften über einen breiteren Temperaturbereich bei und sind weniger anfällig für Sättigung. Ferrit-Induktivitäten können bei bestimmten Frequenzen oder höheren Stromstärken eine bessere Leistung erzielen, sind aber oft temperaturempfindlicher.
Welche Anwendungen sind für Induktivitäten mit 2,2 µH typisch?
Induktivitäten mit 2,2 µH sind typische Werte für verschiedene Anwendungen, darunter Signalfilterung in HF-Schaltungen (z.B. für den Schutz von Antenneneingängen), als Bestandteil von DC/DC-Wandlern im Niedrigstrombereich, zur Glättung von Leistungssignalen oder in Impedanzanpassungsnetzwerken. Sie sind vielseitig einsetzbar, wo eine moderate Induktivität zur Steuerung von Strom und Spannung benötigt wird.
Was bedeutet „SMD“ in diesem Kontext?
SMD steht für Surface Mount Device. Dies bedeutet, dass die Induktivität direkt auf die Oberfläche einer Leiterplatte gelötet wird, im Gegensatz zu durchgesteckten Komponenten. SMD-Bauteile ermöglichen eine höhere Packungsdichte, erleichtern die automatische Bestückung und sind Standard in modernen Elektronikdesigns.
