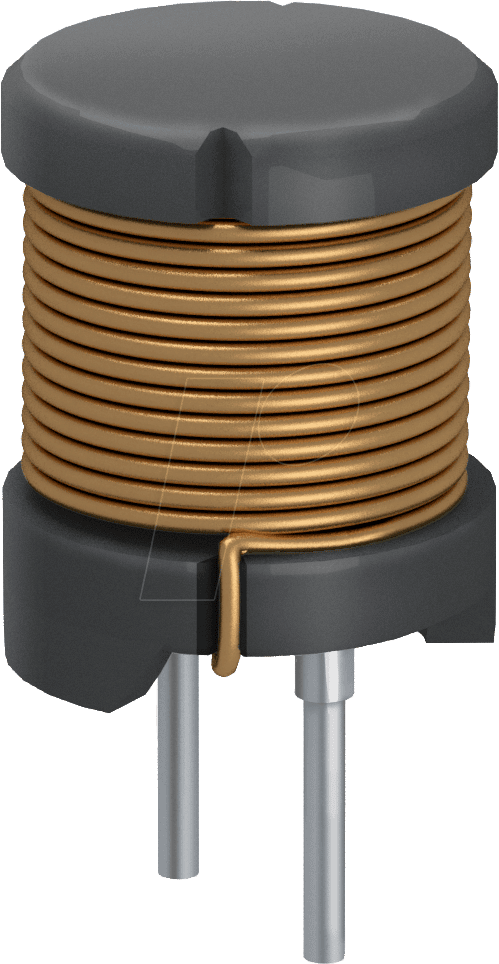

L-09HCP 68u – Stehende Induktivität für zuverlässige elektronische Schaltungen
Die L-09HCP 68u – Stehende Induktivität mit einem Ferritkern und einer Induktivität von 68 µH ist die ideale Lösung für Ingenieure und Hobbyisten, die höchste Zuverlässigkeit und präzise Leistung in ihren Schaltungen benötigen. Sie optimiert die Signalintegrität und fungiert als essentielle Komponente zur Filterung unerwünschter Frequenzen oder zur Energiespeicherung in Schaltnetzteilen.
Überlegene Leistung und Zuverlässigkeit von L-09HCP 68u
Im Vergleich zu herkömmlichen Induktivitäten zeichnet sich die L-09HCP 68u durch ihre sorgfältige Konstruktion und die Verwendung hochwertiger Materialien aus. Der Ferritkern minimiert Verluste und ermöglicht eine effiziente Energiespeicherung, während die präzise Wicklung für eine exakte Induktivität von 68 µH sorgt. Dies führt zu einer stabilen Schaltungsperformance, geringeren Signalverzerrungen und einer erhöhten Lebensdauer Ihrer elektronischen Geräte.
Kernfunktionen und Anwendungsbereiche
Die L-09HCP 68u ist eine vielseitig einsetzbare stehende Induktivität, die sich durch ihre spezifischen elektrischen Eigenschaften auszeichnet. Ihre Hauptfunktion besteht darin, dem Stromfluss Widerstand entgegenzusetzen und Energie in einem Magnetfeld zu speichern. Dies macht sie zu einem unverzichtbaren Bauteil in einer Vielzahl von Anwendungen, darunter:
- Filterung von Hochfrequenzstörungen: In Audio- und Videoschaltungen zur Unterdrückung von Rauschen und unerwünschten Frequenzen, was zu einer klaren Signalübertragung führt.
- Energiespeicherung in Schaltnetzteilen: Als Kernkomponente in DC-DC-Wandlern und AC-DC-Netzteilen zur Glättung der Ausgangsspannung und zur effizienten Energieübertragung.
- Oszillatorschaltungen: In Frequenzbestimmenden Schaltungen, wo die präzise Induktivität für die gewünschte Oszillationsfrequenz entscheidend ist.
- EMI-Unterdrückung: Zur Reduzierung elektromagnetischer Interferenzen in empfindlichen elektronischen Systemen.
- Signal-Kopplung und -Entkopplung: In Kommunikationssystemen zur gezielten Übertragung oder Blockierung bestimmter Frequenzbereiche.
Präzision und Qualität: Die technischen Spezifikationen von L-09HCP 68u
| Eigenschaft | Wert/Beschreibung |
|---|---|
| Modellbezeichnung | L-09HCP 68u |
| Typ | Stehende Induktivität |
| Kernmaterial | Ferrit |
| Nenninduktivität | 68 µH (Mikrohenry) |
| Toleranz | Typischerweise ±10% oder besser (je nach exakter Ausführung) |
| Maximaler Betriebsstrom | Speziell für Anwendungen im Bereich von wenigen hundert Milliampere bis zu einigen Ampere ausgelegt, abhängig von der Drahtstärke und Kühlung. |
| Betriebstemperaturbereich | Breiter Bereich, geeignet für gängige Elektronik-Umgebungen (z.B. -40°C bis +125°C). |
| Isolationsspannung | Ausgelegt für Standard-Schaltungsspannungen, die spezifische Spannungsfestigkeit ist durch die Wicklungsisolation gegeben. |
| Serienresistenz (DCR) | Geringe DCR zur Minimierung von Leistungsverlusten, der genaue Wert hängt von der Wicklungsdicke und -länge ab. |
| Formfaktor | Stehende Bauform zur Platzoptimierung auf Leiterplatten. |
Die Vorteile der L-09HCP 68u für Ihre Projekte
Die Integration der L-09HCP 68u in Ihre Schaltungsdesigns bietet Ihnen eine Reihe von entscheidenden Vorteilen:
- Verbesserte Signalqualität: Durch die präzise Induktivität und den hochwertigen Ferritkern werden Signalverzerrungen und Rauschen effektiv minimiert, was zu klareren und stabileren Signalen führt.
- Hohe Effizienz: Der geringe Gleichstromwiderstand (DCR) und die optimierte Kerngeometrie sorgen für minimale Leistungsverluste, was die Energieeffizienz Ihrer Schaltung erhöht.
- Kompakter Formfaktor: Die stehende Bauweise ermöglicht eine effiziente Raumnutzung auf der Leiterplatte, ein wichtiger Faktor bei der Entwicklung kompakter elektronischer Geräte.
- Zuverlässige Langzeitstabilität: Hochwertige Materialien und präzise Fertigung gewährleisten eine konstante Leistung über einen weiten Temperaturbereich und eine lange Lebensdauer.
- Vielseitigkeit: Anwendbar in einer breiten Palette von Schaltungen, von einfachen Filtern bis hin zu komplexen Schaltnetzteilen.
- Genaue Frequenzgangkontrolle: Die exakt definierte Induktivität ermöglicht präzise Anpassungen in Resonanz- und Filterkreisen.
Materialien und Konstruktion für optimale Performance
Das Herzstück der L-09HCP 68u bildet ihr sorgfältig ausgewählter Ferritkern. Ferrit ist ein keramischer Werkstoff, der aus Eisenoxid und anderen Metalloxiden besteht und sich durch seine hohen Permeabilitätseigenschaften bei gleichzeitiger Minimierung von Wirbelstromverlusten auszeichnet. Diese Eigenschaften sind entscheidend für die effiziente Speicherung magnetischer Energie und die geringe Erwärmung der Spule unter Last. Die Wicklung selbst wird mit hochreinem Kupferdraht realisiert, dessen Querschnitt präzise auf die Nenninduktivität und den maximalen Betriebsstrom abgestimmt ist. Die Isolierung des Drahtes ist robust und gewährleistet die elektrische Sicherheit der Komponente auch bei höheren Spannungen. Die stehende Bauform wird durch einen robusten Kunststoffträger ergänzt, der die Lötbarkeit auf Leiterplatten erleichtert und für mechanische Stabilität sorgt.
Anwendungsbeispiele im Detail
In Schaltnetzteilen spielt die L-09HCP 68u eine zentrale Rolle in der Energiespeicherphase des Schaltzyklus. Sie nimmt Energie auf, wenn der Schalter schließt, und gibt sie kontrolliert ab, wenn der Schalter öffnet, wodurch eine gleichmäßige Spannungsregelung ermöglicht wird. In Audio-Filtern trägt sie dazu bei, unerwünschte Frequenzen aus dem Signal zu entfernen, was zu einem klareren und detailreicheren Klangbild führt. Bei der EMI-Unterdrückung agiert sie als Drossel, die hochfrequente Störsignale blockiert und so die elektromagnetische Verträglichkeit des Gesamtsystems verbessert. Die Präzision von 68 µH ist dabei oft ein kritischer Wert, der für die exakte Abstimmung der Schaltungsfunktion notwendig ist.
FAQ – Häufig gestellte Fragen zu L-09HCP 68u – Stehende-Induktivität, 09HCP, Ferrit, 68 uH
Welche Art von Ferritkern wird in der L-09HCP 68u verwendet?
Die L-09HCP 68u verwendet einen Ferritkern, der für seine guten magnetischen Eigenschaften und die geringen Verluste bei hohen Frequenzen bekannt ist. Die genaue Ferrit-Zusammensetzung (z.B. Mangan-Zink-Ferrit oder Nickel-Zink-Ferrit) wird für optimale Leistung im jeweiligen Anwendungsbereich ausgewählt und beeinflusst die Permeabilität und den Sättigungsstrom.
Was bedeutet die Toleranzangabe bei Induktivitäten wie der L-09HCP 68u?
Die Toleranz gibt die maximal zulässige Abweichung des gemessenen Induktivitätswertes vom Nennwert an. Eine Toleranz von ±10% bedeutet beispielsweise, dass der tatsächliche Wert der Induktivität zwischen 61.2 µH und 74.8 µH liegen kann. Für präzise Schaltungen sind Induktivitäten mit engeren Toleranzen (z.B. ±5%) zu bevorzugen.
Ist die L-09HCP 68u für Anwendungen mit hoher Strombelastung geeignet?
Die Eignung für hohe Strombelastungen hängt vom spezifischen Design der L-09HCP 68u ab, insbesondere von der Drahtstärke der Wicklung und der Größe des Ferritkerns. Für sehr hohe Ströme wären dickere Drähte und größere Kerne erforderlich. Die spezifizierten maximalen Betriebsstromwerte sind stets zu beachten.
Wie unterscheidet sich eine stehende Induktivität von einer liegenden?
Der Hauptunterschied liegt in der Montageorientierung auf der Leiterplatte. Stehende Induktivitäten sind vertikal konzipiert und nehmen weniger Platz auf der horizontalen Fläche der Platine ein, was sie ideal für kompakte Designs macht. Liegende Induktivitäten sind horizontal flach.
Kann die L-09HCP 68u auch für DC-Anwendungen verwendet werden?
Ja, die L-09HCP 68u kann auch in DC-Schaltungen eingesetzt werden, wo sie als Drossel zur Glättung von Strom oder als Teil von Energiespeicherkomponenten fungiert. In DC-Anwendungen ist insbesondere der Gleichstromwiderstand (DCR) relevant, da dieser die Effizienz beeinflusst.
Welche Faktoren beeinflussen die Lebensdauer einer Induktivität?
Die Lebensdauer einer Induktivität wird primär durch die thermische Belastung beeinflusst. Überschreitung der maximal zulässigen Strom- und Spannungswerte kann zu Überhitzung und Beschädigung der Wicklung oder des Kerns führen. Auch mechanische Belastungen und die Umgebungsbedingungen (z.B. Feuchtigkeit) können die Lebensdauer beeinträchtigen.
Was ist der Vorteil von Ferritmaterialien gegenüber anderen Kernmaterialien wie Eisenpulver?
Ferrit bietet typischerweise geringere Verluste bei höheren Frequenzen und eine höhere Sättigungsmagnetisierung als viele Eisenpulverkerne, was sie für Hochfrequenzanwendungen und effiziente Energiespeicherung vorteilhafter macht. Eisenpulverkerne können jedoch eine höhere Strombelastbarkeit bei niedrigeren Frequenzen aufweisen.
