Optimale Signalintegrität mit der L-0805F 0,68u SMD-Induktivität
Elektronische Schaltungen erfordern oft präzise Filterung und Strombegrenzung, um unerwünschte Geräusche zu unterdrücken und die Leistung zu optimieren. Die L-0805F 0,68u SMD-Induktivität ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und kompakte Komponente für anspruchsvolle Anwendungen im Bereich der Signalverarbeitung und Stromversorgung suchen.
Überragende Leistung und Zuverlässigkeit für anspruchsvolle Designs
Die L-0805F 0,68u SMD-Induktivität setzt neue Maßstäbe in Sachen Leistung und Zuverlässigkeit. Im Gegensatz zu Standard-Induktivitäten, die oft Kompromisse bei Effizienz oder Größenbeschränkungen eingehen, bietet dieses Modell eine herausragende Balance zwischen mechanischer Robustheit, elektrischer Performance und minimalen Abmessungen. Die sorgfältige Auswahl des Ferritkernmaterials und die präzise Fertigung garantieren eine konsistente Induktivität und geringe Verluste über einen breiten Frequenzbereich, was sie zur überlegenen Wahl für moderne Elektronikdesigns macht.
Präzisionsfertigung für maximale Effizienz
Die Kernkompetenz der L-0805F 0,68u liegt in ihrer fortschrittlichen Fertigungstechnologie. Durch den Einsatz hochwertiger Ferritmaterialien wird eine hohe Permeabilität erreicht, was für eine effektive Magnetfeldhaltung und damit für eine effiziente Speicherung von Energie in Form von Magnetfeldern unerlässlich ist. Dies führt zu einer reduzierten Energieabgabe in Form von Wärme, was besonders in energieeffizienten Schaltungen von entscheidender Bedeutung ist. Die L-0805F 0,68u ist speziell für SMD-Montage konzipiert, was eine nahtlose Integration in automatisierte Fertigungsprozesse ermöglicht und die Stückkosten senkt.
Anwendungsbereiche im Fokus
Die Vielseitigkeit der L-0805F 0,68u SMD-Induktivität eröffnet eine breite Palette von Einsatzmöglichkeiten. Sie ist prädestiniert für Anwendungen, bei denen eine exakte Filterung von Störsignalen erforderlich ist, wie beispielsweise in:
- HF-Schaltungen: Zur Entkopplung von Hochfrequenzsignalen und zur Unterdrückung von unerwünschten Harmonischen.
- Stromversorgungen: Als Bestandteil von DC/DC-Wandlern und Spannungsreglern zur Glättung von Ausgangsspannungen und zur Reduzierung von Schaltgeräuschen.
- Audio- und Videoverarbeitung: Zur Filterung von Rauschsignalen, die die Klang- oder Bildqualität beeinträchtigen könnten.
- Netzwerkgeräte: In Kommunikationsschnittstellen zur Signalintegrität und zur Vermeidung von elektromagnetischen Störungen (EMI).
- Sensorsysteme: Zur Verbesserung der Signal-Rausch-Verhältnisse in empfindlichen Messschaltungen.
Technische Spezifikationen im Detail
Die L-0805F 0,68u zeichnet sich durch ihre kompakte Bauform und ihre präzisen elektrischen Eigenschaften aus. Die SMD-Bauform im 0805-Gehäuseformat (entspricht ca. 2,0 mm x 1,25 mm) ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was für die Miniaturisierung moderner Elektronikgeräte unerlässlich ist. Der Nennwert von 0,68 µH (Mikrohenry) ist sorgfältig gewählt, um eine effektive Induktivität für eine Vielzahl von Filter- und Dämpfungsanwendungen zu bieten.
Konstruktionsmerkmale und Materialwissenschaft

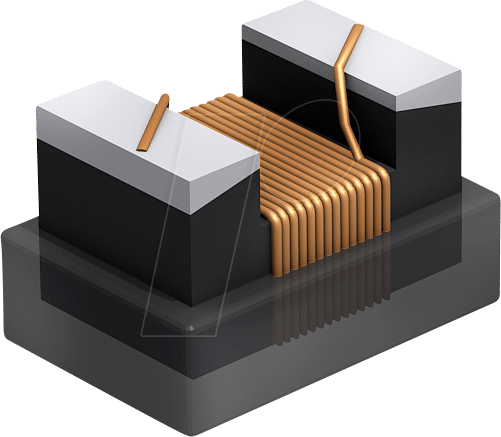

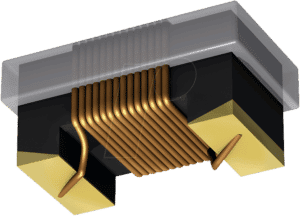

Das Herzstück der L-0805F 0,68u bildet ein hochwertiger Ferritkern. Ferrit ist ein keramisches Material, das aus Eisenoxid und anderen Metalloxiden besteht und sich durch seine hohe magnetische Permeabilität auszeichnet. Diese Eigenschaft ermöglicht es dem Kern, starke Magnetfelder mit geringem Energieverlust zu erzeugen und zu speichern. Die Wicklung besteht aus feinem, isoliertem Kupferlackdraht, der präzise um den Ferritkern gewickelt ist, um die gewünschte Induktivität und minimale parasitäre Effekte zu erzielen. Die äußere Vergussmasse schützt die Wicklung und den Kern vor mechanischer Beschädigung und Umwelteinflüssen, während die Kontaktflächen für eine zuverlässige Lötverbindung sorgen.
Vorteile der L-0805F 0,68u auf einen Blick
- Kompakte Bauform: Das 0805-Gehäuse ermöglicht eine hohe Integrationsdichte auf der Leiterplatte.
- Hohe Effizienz: Der Ferritkern minimiert Energieverluste und Wärmeentwicklung.
- Zuverlässige Leistung: Präzise gefertigte Induktivität für konsistente Ergebnisse.
- Breiter Anwendungsbereich: Geeignet für HF-, Stromversorgungs- und Signalverarbeitungsanwendungen.
- Robuste Konstruktion: Hochwertige Materialien und Vergussmasse für Langlebigkeit.
- Kosteneffizienz: Optimiert für den Einsatz in automatisierten Fertigungsprozessen.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Gehäusegröße | 0805 (ca. 2,0 mm x 1,25 mm) |
| Material Kern | Hochwertiger Ferrit für optimale magnetische Eigenschaften |
| Induktivität | 0,68 µH (Mikrohenry) |
| Toleranz | Standard-Fertigungstoleranz für industrielle Anwendungen |
| Maximale DC-Strombelastbarkeit | Ausgelegt für typische Stromanforderungen in SMD-Schaltungen, genaue Werte sind im Datenblatt spezifiziert |
| Betriebstemperaturbereich | Erweiterter Bereich für zuverlässigen Einsatz unter verschiedenen Umgebungsbedingungen |
| Anschlussart | SMD (Surface Mount Device) für automatische Bestückung |
| Einsatzfrequenzbereich | Optimiert für den Einsatz in einem breiten Frequenzspektrum, ideal für Signalfilterung |
FAQ – Häufig gestellte Fragen zu L-0805F 0,68u – SMD-Induktivität, 0805, Ferrit, 0,68u
Was ist die primäre Funktion einer SMD-Induktivität wie der L-0805F 0,68u?
Die primäre Funktion einer SMD-Induktivität wie der L-0805F 0,68u besteht darin, Energie in Form eines Magnetfeldes zu speichern, wenn Strom durch sie fließt. Dies ermöglicht es ihr, als Filter, Energiespeicher oder als Reaktanz in elektronischen Schaltungen zu fungieren, um unerwünschte Frequenzen zu blockieren oder zu dämpfen und die Signalqualität zu verbessern.
Für welche Art von Schaltungen ist die L-0805F 0,68u besonders gut geeignet?
Die L-0805F 0,68u ist besonders gut geeignet für Hochfrequenzschaltungen (HF), Stromversorgungen (z. B. DC/DC-Wandler, Spannungsregler), Audio- und Videoverarbeitung sowie in Netzwerkgeräten, wo eine präzise Signalfilterung und Rauschunterdrückung erforderlich ist.
Was bedeutet die Angabe 0805 bei der L-0805F 0,68u?
Die Angabe 0805 bezieht sich auf die Gehäusegröße der SMD-Komponente. Sie bedeutet, dass die Induktivität eine Größe von ungefähr 0,08 Zoll x 0,05 Zoll hat, was umgerechnet etwa 2,0 mm x 1,25 mm entspricht. Diese standardisierte Größe erleichtert die Integration in bestehende Leiterplattendesigns und die automatische Bestückung.
Warum wurde Ferrit als Kernmaterial für diese Induktivität gewählt?
Ferrit wurde aufgrund seiner hohen magnetischen Permeabilität und seiner guten HF-Eigenschaften gewählt. Dies ermöglicht eine effiziente Speicherung von Magnetenergie bei gleichzeitiger Minimierung von Energieverlusten, insbesondere bei höheren Frequenzen. Ferritkerne sind zudem kostengünstig und in verschiedenen Formen und Größen erhältlich, was sie zu einer idealen Wahl für SMD-Induktivitäten macht.
Wie unterscheidet sich die L-0805F 0,68u von anderen Induktivitätsarten?
Die L-0805F 0,68u ist eine spezifische Bauform (SMD, 0805 Gehäuse) mit einem Ferritkern und einem Nennwert von 0,68 µH. Sie unterscheidet sich von Drahtwickelinduktivitäten oder Kernlos-Induktivitäten in Bezug auf Größe, Effizienz bei bestimmten Frequenzen, Kosten und Fertigungsverfahren. Ihre Stärke liegt in der Kombination aus Kompaktheit, Effizienz im mittleren bis hohen Frequenzbereich und Kosteneffizienz für Massenproduktionen.
Kann die L-0805F 0,68u für DC-Anwendungen verwendet werden?
Ja, die L-0805F 0,68u kann für DC-Anwendungen verwendet werden, insbesondere in Stromversorgungen, wo sie zur Glättung von Strömen beiträgt. Bei reinem Gleichstrom hat eine Induktivität eine sehr geringe Impedanz (nahezu einen Kurzschluss, abhängig von ihrem Gleichstromwiderstand). Ihre Hauptstärke liegt jedoch in ihrer Fähigkeit, Wechselströme und deren Frequenzen zu beeinflussen.
Welche Faktoren beeinflussen die Lebensdauer einer SMD-Induktivität wie der L-0805F 0,68u?
Die Lebensdauer einer SMD-Induktivität wird hauptsächlich von der Einhaltung der maximalen Strombelastbarkeit, der Betriebstemperatur und der Umgebungsbedingungen beeinflusst. Eine Überschreitung der Nennwerte kann zu Überhitzung und Materialermüdung führen. Auch mechanische Belastungen während der Montage oder im Betrieb können die Lebensdauer beeinträchtigen.
