L-0805AS 47N – Präzision für Ihre elektronischen Schaltungen
Die L-0805AS 47N SMD-Induktivität ist die ideale Lösung für Entwickler und Ingenieure, die höchste Anforderungen an Signalintegrität und Filterung in kompakten elektronischen Geräten stellen. Sie minimiert unerwünschte elektromagnetische Störungen und sorgt für eine stabile Stromversorgung, was sie unverzichtbar für Anwendungen macht, bei denen Zuverlässigkeit und Leistungsfähigkeit im Vordergrund stehen.
Hervorragende Leistung in kompakter Bauform
Diese SMD-Induktivität der Serie L-0805AS zeichnet sich durch ihre herausragende Leistung bei gleichzeitig geringer Größe aus. Die 0805-Bauform ermöglicht eine hohe Integrationsdichte auf Leiterplatten, was besonders in der modernen Elektronikentwicklung, wo Platz oft Mangelware ist, von entscheidender Bedeutung ist. Die präzise Wicklung und hochwertige Keramikbasis gewährleisten eine konsistente und zuverlässige Induktivität von 47 Nan Henry (47N), die für eine Vielzahl von Hochfrequenzanwendungen optimiert ist.
Vorteile der L-0805AS 47N SMD-Induktivität
- Kompakte Bauform (0805): Ermöglicht maximale Flächennutzung auf Ihrer Leiterplatte und ist ideal für miniaturisierte Designs.
- Hohe Induktivität (47N): Bietet präzise und stabile Induktivitätswerte für effektive Filterung und Entkopplung.
- Keramik-Substrat: Gewährleistet exzellente thermische Stabilität und elektrische Isolation, was zu erhöhter Zuverlässigkeit und Langlebigkeit führt.
- Optimierte HF-Eigenschaften: Entwickelt für den Einsatz in Hochfrequenzschaltungen, minimiert parasitäre Effekte und Signalverluste.
- Breiter Temperaturbereich: Robust und zuverlässig unter verschiedenen Umgebungsbedingungen.
- Gute Lötbarkeit: Speziell für den Surface Mount Device (SMD)-Prozess entwickelt, was eine effiziente Bestückung ermöglicht.
- Reduzierung von EMI/RFI: Effektive Abschirmung und Filterung von elektromagnetischen Interferenzen und Hochfrequenzstörungen.
Technische Spezifikationen und Materialeigenschaften
Die L-0805AS 47N SMD-Induktivität wurde unter Berücksichtigung strengster Qualitätsstandards entwickelt. Die Auswahl der Materialien, insbesondere das robuste Keramik-Substrat, bildet die Grundlage für ihre außergewöhnliche Leistung und Beständigkeit. Diese Induktivitäten sind für ihre ausgezeichnete thermische Stabilität bekannt, was bedeutet, dass ihre elektrischen Eigenschaften auch bei schwankenden Temperaturen konsistent bleiben. Dies ist ein kritischer Faktor für die Zuverlässigkeit von elektronischen Schaltungen, die in anspruchsvollen Umgebungen betrieben werden.

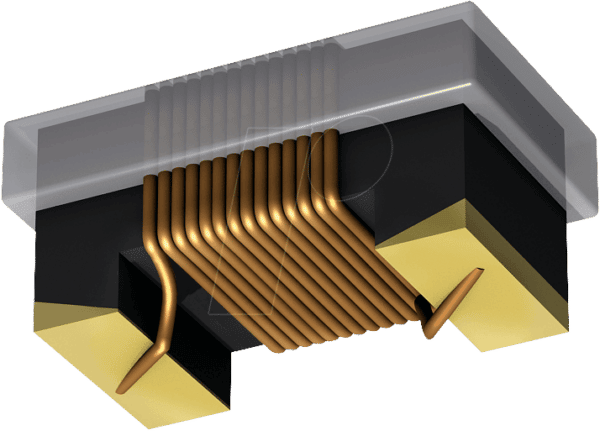

Das Wicklungsmaterial der L-0805AS 47N ist typischerweise ein hochwertiger Kupferlackdraht, der für seine geringen Verluste und hohe Leitfähigkeit bekannt ist. Die präzise Wickeltechnik sorgt für die exakte Induktivität von 47nH und minimiert gleichzeitig parasitäre Kapazitäten und Widerstände, die die Leistung in Hochfrequenzanwendungen beeinträchtigen könnten. Die Anbindung an die Leiterplatte erfolgt über robuste Lötpads, die eine zuverlässige Verbindung und gute mechanische Belastbarkeit gewährleisten.
Die Oberflächenveredelung der Lötpads ist so konzipiert, dass sie eine optimale Benetzbarkeit während des Lötprozesses ermöglicht, was eine hohe Ausbeute bei der automatisierten Leiterplattenbestückung sicherstellt. Die Gehäusegröße 0805 (entspricht 2.0 mm x 1.25 mm) ist ein etablierter Standard in der SMD-Technologie und bietet einen idealen Kompromiss zwischen Bauteilgröße und Handhabbarkeit bei der Fertigung.
Anwendungsgebiete und Einsatzmöglichkeiten
Die L-0805AS 47N SMD-Induktivität findet breite Anwendung in einer Vielzahl von elektronischen Systemen. Ihre primäre Funktion liegt in der Filterung von unerwünschten Frequenzen, der Glättung von Spannungsschwankungen und der Entkopplung von Stromversorgungen. In digitalen Schaltungen wird sie häufig zur Unterdrückung von Rauschen eingesetzt, das durch schnelle Schaltvorgänge von Transistoren entsteht und die Signalintegrität beeinträchtigen kann.
Besonders in Hochfrequenz-Applikationen wie HF-Verstärkern, Funkmodulen und drahtlosen Kommunikationssystemen spielt diese Induktivität eine entscheidende Rolle bei der Formung von Signalen und der Verhinderung von unerwünschter Abstrahlung. Sie ist unverzichtbar für die Entwicklung von:
- Mobiltelefonen und Wearables
- IoT-Geräten (Internet of Things)
- WLAN- und Bluetooth-Modulen
- HF-Schaltungen für die drahtlose Datenübertragung
- Leistungsreglern und DC/DC-Wandlern
- Sensorsystemen
- Automotive-Elektronik
Durch die gezielte Platzierung im Schaltungsdesign kann die L-0805AS 47N maßgeblich zur Verbesserung der Gesamtleistung, zur Reduzierung von Störungen und zur Erhöhung der Zuverlässigkeit des Endprodukts beitragen.
Vergleich mit Standardlösungen
Während es eine Vielzahl von Induktivitäten auf dem Markt gibt, bietet die L-0805AS 47N eine überlegene Kombination aus Präzision, Miniaturisierung und robuster Bauweise, die sie von generischen oder älteren Technologien abhebt. Standardlösungen sind oft größer, bieten weniger präzise Induktivitätswerte oder sind nicht für die hohen Anforderungen moderner Hochfrequenzanwendungen optimiert. Die Keramik-Basis der L-0805AS sorgt für eine deutlich bessere thermische Stabilität als beispielsweise herkömmliche Ferritkerne, die bei starker Belastung oder wechselnden Temperaturen zu Drift im Induktivitätswert neigen können.
Die L-0805AS 47N ist speziell für die Herausforderungen der modernen Elektronikentwicklung konzipiert. Ihre Fähigkeit, hochfrequente Störungen effektiv zu unterdrücken, ohne dabei selbst signifikante Verluste zu verursachen, macht sie zur bevorzugten Wahl für anspruchsvolle Designs. Dies führt direkt zu einer besseren Signalqualität, geringeren Fehlerraten und einer insgesamt stabileren und zuverlässigeren Funktionalität Ihres elektronischen Produkts.
| Spezifikation | Detail |
|---|---|
| Produktname | L-0805AS 47N – SMD-Induktivität |
| Bauform | 0805 (entspricht ca. 2.0 mm x 1.25 mm) |
| Material Kern | Hochwertiges Keramiksubstrat |
| Induktivitätswert | 47 Nan Henry (47nH) |
| Toleranz | Typischerweise eng toleriert (z.B. ±10% oder besser, spezifikationsabhängig) |
| Nennstrom | Geeignet für typische SMD-Applikationen mit moderaten Stromstärken; genaue Spezifikation abhängig von Umgebungs- und thermischen Bedingungen. |
| Betriebstemperaturbereich | Breit gefächert, um Zuverlässigkeit unter verschiedenen Umweltbedingungen zu gewährleisten (z.B. -40°C bis +125°C). |
| Anwendungen | HF-Filterung, Signalintegritätsverbesserung, Entkopplung, EMI-Unterdrückung. |
| Lötverfahren | Geeignet für Reflow-Lötverfahren. |
FAQ – Häufig gestellte Fragen zu L-0805AS 47N – SMD-Induktivität, 0805, Keramik, 47N
Was bedeutet die Bauform 0805?
Die Bauform 0805 bezieht sich auf die physikalischen Abmessungen des SMD-Bauteils. Eine 0805-Bauform hat typischerweise eine Länge von 0.08 Zoll und eine Breite von 0.05 Zoll, was umgerechnet etwa 2.0 mm x 1.25 mm entspricht. Diese Größe ist ein gängiger Standard in der Oberflächenmontagetechnik und ermöglicht eine hohe Packungsdichte auf Leiterplatten.
Warum ist Keramik als Kernmaterial vorteilhaft?
Keramik als Kernmaterial bietet mehrere Vorteile gegenüber anderen Materialien wie Ferrit. Es zeichnet sich durch exzellente thermische Stabilität aus, was bedeutet, dass die Induktivitätswerte auch bei Temperaturschwankungen sehr konstant bleiben. Zudem besitzt Keramik gute dielektrische Eigenschaften und eine hohe Hitzebeständigkeit, was die Zuverlässigkeit in anspruchsvollen Umgebungen erhöht und parasitäre Effekte reduziert.
Welche Rolle spielt die Induktivität von 47nH in elektronischen Schaltungen?
Ein Induktivitätswert von 47 Nan Henry (47nH) ist typisch für Anwendungen, bei denen es um die Filterung von hochfrequenten Störungen oder die gezielte Beeinflussung von HF-Signalen geht. In diesem Bereich des Nan Henry-Spektrums können Induktivitäten effektiv unerwünschte Frequenzen blockieren oder dämpfen, ohne dabei den gewünschten Signalpfad signifikant zu beeinträchtigen. Dies ist entscheidend für die Signalintegrität und die Reduzierung von elektromagnetischen Interferenzen (EMI).
Für welche Arten von Schaltungen ist diese SMD-Induktivität am besten geeignet?
Die L-0805AS 47N SMD-Induktivität eignet sich hervorragend für Hochfrequenzschaltungen (HF), digitale Filter, Signalentkopplung, Spannungsstabilisierung in DC/DC-Wandlern und zur Unterdrückung von Rauschen in Kommunikationsmodulen wie WLAN und Bluetooth. Sie ist ein integraler Bestandteil von Designs, bei denen Signalqualität und störungsfreier Betrieb oberste Priorität haben.
Wie unterscheidet sich die L-0805AS 47N von generischen Induktivitäten?
Die L-0805AS 47N ist speziell für die Anforderungen moderner Elektronik entwickelt. Ihre Konstruktion mit einem Keramik-Substrat und präziser Wicklung gewährleistet eine höhere thermische Stabilität, konsistentere Induktivitätswerte und bessere Hochfrequenzeigenschaften im Vergleich zu einfacheren oder älteren Induktivitätsdesigns. Die 0805-Bauform ermöglicht zudem eine effiziente Miniaturisierung.
Ist die L-0805AS 47N für den automatischen Bestückungsprozess geeignet?
Ja, diese SMD-Induktivität ist vollständig für den automatischen Bestückungsprozess mittels Pick-and-Place-Maschinen und anschließendes Reflow-Löten ausgelegt. Die präzise Formgebung und die Oberflächenbeschaffenheit der Lötpads optimieren die Handhabung und Lötbarkeit in industriellen Fertigungsumgebungen.
Welche Auswirkungen kann eine schlecht gewählte Induktivität auf mein Design haben?
Eine falsch gewählte oder qualitativ minderwertige Induktivität kann zu einer Reihe von Problemen führen, darunter erhöhte Signalrauschen, instabile Spannungsregelung, fehlerhafte Datenübertragung, geringere Reichweite bei drahtlosen Systemen und sogar das Versagen des gesamten Geräts. Insbesondere in HF-Anwendungen können sich unerwünschte parasitäre Effekte stark negativ auswirken. Die L-0805AS 47N minimiert diese Risiken durch ihre präzise Spezifikation und hochwertige Konstruktion.
