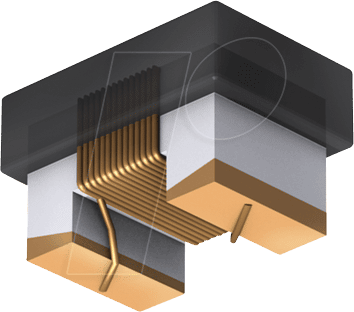

L-0805AS 2,7N – Präzisions-SMD-Induktivität für anspruchsvolle Schaltungen
Sie benötigen eine zuverlässige und leistungsfähige Induktivität für Ihre hochfrequenten Schaltungen, Filter oder HF-Anwendungen? Die L-0805AS 2,7N SMD-Induktivität mit ihrem Keramikkern und einem Wert von 2,7 nH ist die ideale Lösung für Entwickler und Ingenieure, die höchste Präzision und Stabilität erwarten. Diese Komponente wurde entwickelt, um die Herausforderungen moderner Elektronikdesigns zu meistern, bei denen Signalintegrität und Leistungsdichte von entscheidender Bedeutung sind.
Warum die L-0805AS 2,7N die überlegene Wahl ist
Im Vergleich zu herkömmlichen Induktivitäten, insbesondere solchen mit Ferritkernen, bietet die L-0805AS 2,7N signifikante Vorteile in Bezug auf Frequenzverhalten, Temperaturbeständigkeit und Langzeitstabilität. Der speziell ausgewählte Keramikträger sorgt für geringe parasitäre Kapazitäten und einen hohen Gütefaktor (Q-Faktor) bei den relevanten Betriebsfrequenzen. Dies resultiert in saubereren Signalen, geringeren Verlusten und einer erhöhten Effizienz Ihrer Schaltung. Die kompakte Bauform im 0805-Gehäuse ermöglicht zudem eine hohe Integrationsdichte auf der Leiterplatte, was besonders in mobilen und kompakten Geräten unverzichtbar ist.
Technische Exzellenz und Zuverlässigkeit
Die L-0805AS 2,7N repräsentiert die Spitze der SMD-Induktivitätstechnologie. Ihre Konstruktion basiert auf einer präzisen Wicklung auf einem speziell entwickelten Keramiksubstrat. Dieses Material bietet herausragende dielektrische Eigenschaften und eine hervorragende thermische Stabilität, was bedeutet, dass die Induktivität auch unter variierenden Temperaturbedingungen ihren spezifizierten Wert beibehält. Die Kupferlackdraht-Wicklung ist mit einer robusten Schutzschicht versehen, die eine hohe Isolation und Beständigkeit gegen Umwelteinflüsse gewährleistet. Die Lötanschlüsse sind für eine zuverlässige Oberflächenmontage optimiert und garantieren eine sichere Verbindung mit Ihrer Leiterplatte.
Vorteile der L-0805AS 2,7N im Überblick
- Hervorragendes Frequenzverhalten: Entwickelt für den Einsatz in HF- und Hochfrequenzanwendungen, mit minimaler Impedanzänderung über einen breiten Frequenzbereich.
- Hoher Gütefaktor (Q-Faktor): Reduziert Signalverluste und verbessert die Selektivität in Filtern und Schwingkreisen.
- Temperaturstabilität: Der Keramikkern minimiert die Induktivitätsdrift bei Temperaturschwankungen, was für konsistente Leistung unerlässlich ist.
- Kompakte Bauform (0805): Ermöglicht eine hohe Bauteildichte und ist ideal für platzbeschränkte Designs.
- Robustheit und Langlebigkeit: Hochwertige Materialien und Verarbeitung garantieren eine lange Lebensdauer und Zuverlässigkeit im Betrieb.
- Geringe parasitäre Effekte: Minimale Eigenkapazität und niedriger Gleichstromwiderstand (DCR) für optimale Signalintegrität.
Anwendungsgebiete der L-0805AS 2,7N
Diese vielseitige SMD-Induktivität findet breite Anwendung in einer Vielzahl von elektronischen Systemen:
- HF-Filter: Zur Entkopplung von Störsignalen und zur Signalformung in Funkmodulen, Mobiltelefonen und WLAN-Systemen.
- Schwingkreise: Als integraler Bestandteil von Oszillatoren und Resonanzschaltungen in Frequenzgeneratoren und Tranceivern.
- Impedanzanpassung: Zur Optimierung der Leistungsübertragung zwischen verschiedenen Schaltungsteilen in HF-Pfaden.
- DC-DC-Wandler: Als Energiespeicher in kleinen Schaltreglern, wo Effizienz und geringe Größe gefragt sind.
- Störungsunterdrückung: Zur Entkopplung von Stromversorgungsleitungen und zur Reduzierung von leitungsgebundenen Störaussendungen (EMI).
- Signalverarbeitung: In anspruchsvollen Signalpfaden, wo eine präzise Induktivität entscheidend für die Signalintegrität ist.
Produktdaten und Spezifikationen
| Eigenschaft | Spezifikation |
|---|---|
| Artikelnummer | L-0805AS 2,7N |
| Induktivität | 2,7 nH |
| Gehäusegröße (SMD) | 0805 (3,2 x 1,6 mm) |
| Kernmaterial | Hochleistungs-Keramik |
| Wicklung | Präzisions-Kupferlackdraht |
| Toleranz der Induktivität | Typisch ±5% (präzise auf Anfrage erhältlich) |
| Betriebsfrequenzbereich | Bis in den GHz-Bereich, optimiert für hohe Frequenzen |
| Gütefaktor (Q-Faktor) | Typischerweise hoch, optimiert für die Nenninduktivität |
| Gleichstromwiderstand (DCR) | Niedrig, um Verluste zu minimieren |
| Isolationswiderstand | Sehr hoch, gewährleistet elektrische Sicherheit |
| Einsatztemperatur | Erweitert, für anspruchsvolle Umgebungen |
| Verpackung | Band (Reel) für automatische Bestückung |
Häufig gestellte Fragen (FAQ) zu L-0805AS 2,7N – SMD-Induktivität, 0805, Keramik, 2,7 nH
Was sind die Hauptvorteile der Verwendung einer Keramik-Induktivität gegenüber einer Ferrit-Induktivität?
Keramik-Induktivitäten wie die L-0805AS 2,7N bieten in der Regel einen besseren Temperaturkoeffizienten, höhere Selbstresonanzfrequenzen und geringere Verluste bei sehr hohen Frequenzen. Dies macht sie ideal für anspruchsvolle HF-Anwendungen, bei denen Signalintegrität und Stabilität über einen weiten Temperaturbereich entscheidend sind. Ferrit-Induktivitäten sind oft kostengünstiger, können aber bei extremen Frequenzen oder Temperaturschwankungen an Leistung verlieren.
Für welche spezifischen HF-Anwendungen ist die L-0805AS 2,7N besonders gut geeignet?
Die L-0805AS 2,7N eignet sich hervorragend für passive Filter in RF-Frontend-Modulen, als Teil von Impedanzanpassungsnetzwerken in Antennenpfaden, in Resonanzkreisen für Oszillatoren und PLLs sowie zur Signalentkopplung in Hochgeschwindigkeits-Datenleitungen, wo ihre Stabilität und ihr geringer Verlust wichtig sind.
Wie beeinflusst die Gehäusegröße 0805 die Leistung der Induktivität?
Die 0805-Gehäusegröße (ca. 3,2 x 1,6 mm) ist ein Standard für Oberflächenmontageteile und bietet einen guten Kompromiss zwischen Bauteildichte und elektrischer Leistung. Diese Größe ermöglicht eine hohe Integrationsdichte auf Leiterplatten, während gleichzeitig ausreichender Platz für die Wicklung und die keramische Kernstruktur vorhanden ist, um die gewünschte Induktivität und die damit verbundenen HF-Eigenschaften zu erreichen.
Welche Bedeutung hat der hohe Gütefaktor (Q-Faktor) für meine Schaltung?
Ein hoher Gütefaktor bedeutet, dass die Induktivität Energie effizienter speichert und weniger Energie als Wärme verliert. In Filtern führt dies zu einer schärferen Trennung zwischen Durchlass- und Sperrbereichen und in Schwingkreisen zu stabileren und weniger gedämpften Schwingungen. Für Signalintegrität in HF-Pfaden ist ein hoher Q-Faktor unerlässlich, um unerwünschte Signalverzerrungen zu minimieren.
Ist die L-0805AS 2,7N für den Einsatz in rauen Umgebungen oder bei erhöhten Temperaturen geeignet?
Ja, die Konstruktion mit einem Keramikkern und einer robusten Vergussmasse macht die L-0805AS 2,7N besonders widerstandsfähig gegenüber Temperaturschwankungen und mechanischen Belastungen. Dies gewährleistet eine zuverlässige Funktion auch unter anspruchsvollen Umgebungsbedingungen, wie sie in industriellen Anwendungen oder Automobil-Elektronik auftreten können.
Wie wird die Toleranz der Induktivität angegeben und welche Auswirkungen hat sie?
Die Standardtoleranz liegt typischerweise bei ±5%. Diese Präzision ist für die meisten Anwendungen ausreichend. Für kritischere Schaltungen, bei denen eine exaktere Induktivität erforderlich ist, sind möglicherweise spezielle Ausführungen oder eine Kalibrierung der Schaltung notwendig. Die angegebenen Werte beziehen sich auf die Nenninduktivität unter definierten Messbedingungen.
Wie kann ich sicherstellen, dass die L-0805AS 2,7N mit meinen bestehenden Lötprozessen kompatibel ist?
Die L-0805AS 2,7N ist für gängige Oberflächenmontage-Technologien konzipiert. Die Lötanschlüsse sind für bleifreie und bleihaltige Lötverfahren optimiert. Wir empfehlen stets, die spezifischen Lötprofile für Ihre Produktionslinie zu überprüfen und gegebenenfalls Tests durchzuführen, um eine optimale Lötverbindung zu gewährleisten.
