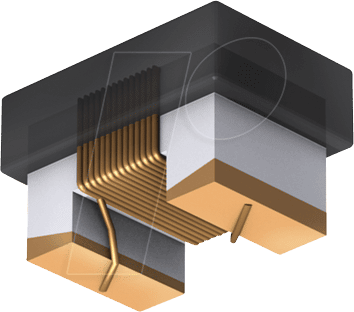

Entdecken Sie die L-0805AS 270N – SMD-Induktivität: Präzision für anspruchsvolle Schaltungen
Für Entwickler und Ingenieure, die in hochfrequenten Anwendungen und Signalverarbeitung maximale Präzision und Stabilität benötigen, ist die L-0805AS 270N – eine SMD-Induktivität mit einem Wert von 270 nH, gefertigt im kompakten 0805-Gehäuse aus Keramik – die ideale Lösung. Sie adressiert das Kernproblem der unerwünschten elektromagnetischen Störungen und der genauen Abstimmung von Schwingkreisen, wo herkömmliche Bauteile an ihre Grenzen stoßen. Diese Induktivität bietet eine überlegene Leistung durch ihre Keramikbauweise, die eine hohe thermische Stabilität und niedrige parasitäre Effekte gewährleistet, was sie zur bevorzugten Wahl für anspruchsvolle Elektronikdesigns macht.
Überlegene Leistung und Zuverlässigkeit
Die L-0805AS 270N – SMD-Induktivität zeichnet sich durch eine Reihe von Vorteilen aus, die sie von Standardlösungen abheben:
- Hohe Präzision und Toleranz: Garantiert exakte Leistungswerte für kritische Schaltungsfunktionen.
- Kompaktes 0805-Gehäuse: Ermöglicht dichte Bestückung und minimiert den Platzbedarf auf der Leiterplatte.
- Keramik-Substrat: Bietet exzellente thermische Eigenschaften und reduzierte Dielektrizitätskonstanten, was für Hochfrequenzanwendungen entscheidend ist.
- Niedriger Gleichstromwiderstand (DCR): Minimiert Leistungsverluste und verbessert die Energieeffizienz.
- Hohe Güte (Q-Faktor): Sorgt für scharfe Resonanzkurven und geringe Dämpfung in Filtern und Schwingkreisen.
- Robuste Bauweise: Gewährleistet Langzeitstabilität und Zuverlässigkeit auch unter widrigen Umgebungsbedingungen.
- Breiter Frequenzbereich: Ideal für eine Vielzahl von Anwendungen, von HF-Schaltungen bis hin zu Datenschnittstellen.
Anwendungsgebiete und technische Spezifikationen
Die L-0805AS 270N – SMD-Induktivität ist ein unverzichtbarer Baustein in zahlreichen modernen elektronischen Systemen. Ihre Fähigkeit, präzise Induktionswerte mit hervorragenden HF-Eigenschaften zu kombinieren, macht sie zur ersten Wahl für:
- HF-Schaltkreise: Insbesondere in Funkmodulen, Mobiltelefonen, WLAN-Systemen und Bluetooth-Geräten zur Filterung, Kopplung und Impedanzanpassung.
- Schwingkreise: Als integraler Bestandteil von Oszillatoren zur Erzeugung und Stabilisierung von Frequenzen.
- Filteranwendungen: Zur Unterdrückung unerwünschter Frequenzen in Signalwegen, wie z.B. in Tiefpass-, Hochpass- oder Bandpassfiltern.
- Stromversorgungseinheiten: Als Energiespeicher in Schaltreglern (DC/DC-Wandlern) zur Glättung von Ausgangsspannungen und zur Verbesserung der Effizienz.
- Datenkommunikationsschnittstellen: Zur Signalintegrität und Rauschunterdrückung in Hochgeschwindigkeits-Datenleitungen.
- Sensortechnik: In bestimmten Sensoranordnungen, wo präzise magnetische Felder oder Induktivitätsänderungen eine Rolle spielen.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produktname | L-0805AS 270N – SMD-Induktivität |
| Gehäusegröße | 0805 (Internationaler Standard für Oberflächenmontagebauteile) |
| Induktivität | 270 nH (Nan Henry) |
| Material des Kerns | Hochleistungs-Keramik. Dieses Material bietet hervorragende dielektrische Eigenschaften, geringe dielektrische Verluste bei hohen Frequenzen und eine hohe thermische Stabilität, was für die Aufrechterhaltung konsistenter Induktivitätswerte über einen weiten Temperaturbereich unerlässlich ist. Es minimiert auch parasitäre Kapazitäten, die bei ferritkernbasierten Induktivitäten auftreten können. |
| Bauweise | SMD (Surface Mount Device) für automatische Bestückung und kompakte Designs. Die Wicklung erfolgt präzise, um die spezifizierte Induktivität und die gewünschten elektrischen Eigenschaften zu erzielen. |
| Toleranz | Typischerweise ±5% oder besser (präzise Toleranzangaben sind für die Schaltungskalkulation entscheidend und oft im Datenblatt spezifiziert). Diese enge Toleranz ist entscheidend für die präzise Abstimmung von Filtern und Oszillatoren. |
| Max. Betriebsstrom | Die maximale Strombelastbarkeit hängt von der spezifischen Baureihe und der maximal zulässigen Erwärmung ab. Ein höherer Strom führt zu einem geringeren Gleichstromwiderstand (DCR) und somit zu geringeren Verlusten. |
| Gütefaktor (Q-Faktor) | Charakterisiert die Effizienz einer Induktivität bei einer bestimmten Frequenz. Ein hoher Q-Faktor ist wünschenswert für Anwendungen, die scharfe Resonanzkurven und geringe Signaldämpfung erfordern, wie z.B. in Filtern und HF-Schwingkreisen. |
| Eigenresonanzfrequenz (SRF) | Die SRF ist die Frequenz, bei der die Induktivität aufgrund der parasitären Kapazität mit sich selbst in Resonanz tritt. Eine hohe SRF ist für Hochfrequenzanwendungen wichtig, um sicherzustellen, dass die Induktivität über den gewünschten Betriebsfrequenzbereich hinaus effizient arbeitet. |
| Betriebstemperaturbereich | Eine breite Betriebstemperaturspanne ist für die Zuverlässigkeit in verschiedenen Umgebungen unerlässlich. Keramikgehäuse tragen hierzu bei, indem sie eine stabile Leistung bei extremen Temperaturen gewährleisten. |
| Anwendungsspezifische Vorteile (Keramik) | Die Keramikbauweise verhindert Probleme wie Kernsättigung unter starkem Magnetfeldeinfluss, die bei bestimmten Ferritmaterialien auftreten kann. Dies führt zu einer konsistenteren Leistung in dynamischen Schaltungsumgebungen. Zudem ist Keramik nicht magnetisch, was parasitäre Kopplungen mit benachbarten Bauteilen minimiert. |
Häufig gestellte Fragen zu L-0805AS 270N – SMD-Induktivität, 0805, Keramik, 270 nH
Was ist der Hauptvorteil der Keramikbauweise dieser Induktivität?
Die Keramikbauweise der L-0805AS 270N – SMD-Induktivität bietet mehrere entscheidende Vorteile: Sie gewährleistet eine ausgezeichnete thermische Stabilität, was bedeutet, dass die Induktivität auch bei schwankenden Temperaturen zuverlässig arbeitet und ihre spezifizierten Werte beibehält. Darüber hinaus minimiert Keramik die parasitären Kapazitäten und Verluste bei hohen Frequenzen, was für HF-Anwendungen und die Signalintegrität von großer Bedeutung ist. Im Gegensatz zu einigen ferritkernbasierten Induktivitäten ist Keramik zudem weniger anfällig für Sättigungseffekte, was eine konsistentere Leistung auch unter wechselnden Betriebsbedingungen sichert.
Für welche Arten von Schaltungen ist die L-0805AS 270N – besonders geeignet?
Diese SMD-Induktivität ist ideal für anspruchsvolle Hochfrequenzanwendungen (HF) und Signalverarbeitungsschaltungen. Dazu gehören insbesondere HF-Filter, Schwingkreise, Impedanzanpassungsschaltungen in Funkmodulen (z.B. für WLAN, Bluetooth, Mobiltelefone), sowie DC/DC-Wandler, wo sie zur Energiespeicherung und Glättung beiträgt. Ihre präzisen Werte und geringen Verluste machen sie auch für Hochgeschwindigkeits-Datenkommunikationsschnittstellen wertvoll.
Wie beeinflusst die Größe des 0805-Gehäuses die Anwendung?
Das 0805-Gehäuse ist ein standardisiertes Oberflächenmontage-Gehäuse, das sich durch seine Kompaktheit auszeichnet. Diese geringe Baugröße ermöglicht eine sehr dichte Bestückung von Leiterplatten, was besonders in Geräten mit begrenztem Platzangebot, wie z.B. in tragbarer Elektronik, Mobiltelefonen oder miniaturisierten Modulen, von großem Vorteil ist. Es unterstützt zudem automatische Bestückungsprozesse und trägt zu effizienten Produktionsabläufen bei.
Welche Rolle spielt die Induktivität von 270 nH in der Schaltungspraxis?
Ein Induktivitätswert von 270 Nan Henry (nH) ist spezifisch für die Abstimmung von Schaltungen auf bestimmte Frequenzbereiche. In Filtern bestimmt er beispielsweise die Grenzfrequenz oder die Mittenfrequenz, während er in Schwingkreisen die Frequenz der erzeugten oder selektierten Oszillation mitbestimmt. Dieser Wert ist präzise gewählt, um eine exakte Resonanz oder Filtercharakteristik zu erreichen, die für die korrekte Funktion von Kommunikationsmodulen oder Datenschnittstellen unerlässlich ist.
Was bedeutet ein hoher Gütefaktor (Q-Faktor) für die Leistung?
Ein hoher Gütefaktor (Q-Faktor) ist ein direktes Maß für die Effizienz einer Induktivität. Er beschreibt das Verhältnis von gespeicherter zu verlorener Energie pro Schwingungsperiode. Ein hoher Q-Faktor bedeutet, dass die Induktivität sehr wenig Energie in Form von Wärme durch ihren Gleichstromwiderstand (DCR) oder durch Wirbelströme im Kern verliert. In Filtern führt dies zu schärferen Resonanzkurven und besserer Unterdrückung von Störsignalen, während in Oszillatoren eine höhere Schwingungsqualität und Stabilität erreicht wird.
Wie unterscheidet sich diese Keramik-SMD-Induktivität von typischen Ferrit-SMD-Induktivitäten?
Der Hauptunterschied liegt im Kernmaterial und den daraus resultierenden Eigenschaften. Ferritmaterialien können bei hohen Stromstärken oder starker Magnetfeldänderung in Sättigung geraten, was zu einer Abnahme der Induktivität führt. Keramik ist nicht magnetisch und daher nicht anfällig für Sättigung. Zudem weisen Keramikkörper oft niedrigere dielektrische Verluste auf, was sie bei sehr hohen Frequenzen überlegener macht. Ferritkerne können jedoch kostengünstiger sein und höhere Induktivitätswerte in kleineren Gehäusen ermöglichen, sind aber empfindlicher gegenüber Temperatur und Stromspitzen.
Ist die L-0805AS 270N – auch für Anwendungen mit hohen Leistungen geeignet?
Die Eignung für Hochleistungsanwendungen hängt von der spezifischen Strombelastbarkeit und der maximal zulässigen Erwärmung ab, die in den detaillierten technischen Datenblättern spezifiziert sind. Während das 0805-Gehäuse an sich auf geringen Platzbedarf ausgelegt ist, können bestimmte Ausführungen dieser Induktivitätsreihe für moderate Leistungsanforderungen in Schaltreglern oder HF-Verstärkern konzipiert sein. Für sehr hohe Leistungsanwendungen sind jedoch oft größere Induktivitäten mit entsprechend dimensionierten Kernen und geringerem DCR erforderlich.
