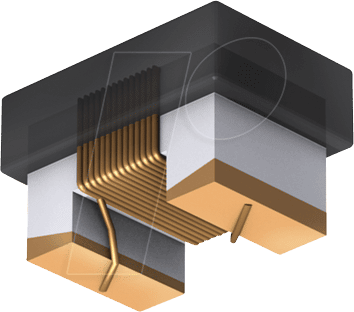

Optimale Signalintegrität und Rauschunterdrückung mit der L-0805AS 120N SMD-Induktivität
Entdecken Sie die L-0805AS 120N, eine hochzuverlässige SMD-Induktivität, die speziell für anspruchsvolle Anwendungen in der modernen Elektronikentwicklung entwickelt wurde. Sie adressiert das kritische Problem der unerwünschten Signalverzerrungen und des elektromagnetischen Rauschens in komplexen Schaltungen. Ideal für Ingenieure, Entwickler und professionelle Anwender, die höchste Präzision und Stabilität ihrer Komponenten erwarten.
Warum die L-0805AS 120N die überlegene Wahl ist
Im Gegensatz zu Standard-Induktivitäten, die oft Kompromisse bei Leistung und Zuverlässigkeit eingehen, bietet die L-0805AS 120N durch ihre hochwertige Keramikbasis, präzise Wicklungstechnologie und optimierte Bauform eine herausragende Leistung. Sie gewährleistet eine konsistente Induktivität von 120 nH über einen weiten Frequenzbereich und minimiert gleichzeitig parasitäre Effekte wie Kapazität und Widerstand. Dies führt zu einer verbesserten Signalintegrität, reduzierten EMI (elektromagnetischen Interferenz) und einer insgesamt stabileren Schaltungsfunktion.
Präzisions-SMD-Induktivität: Kernmerkmale und Vorteile
Die L-0805AS 120N repräsentiert die Spitze der Miniaturisierung und Leistungsfähigkeit im Bereich der SMD-Induktivitäten. Ihre Bauform im 0805-Gehäuse ermöglicht eine platzsparende Integration in dicht bestückte Leiterplattenlayouts, was sie zu einer idealen Komponente für Geräte mit begrenztem Platzangebot macht. Die Kerntechnologie basiert auf einer sorgfältig ausgewählten Keramikstruktur, die nicht nur für ihre thermische Stabilität, sondern auch für ihre hervorragenden dielektrischen Eigenschaften bekannt ist. Diese Kombination minimiert Energieverluste und sorgt für eine präzise, zuverlässige Induktivitätsleistung auch unter widrigen Betriebsbedingungen.
- Hohe Induktivität bei kompakter Bauform: 120 nH Induktivität im gängigen 0805-Gehäuse für effizientes Schaltungsdesign.
- Hervorragende Rauschunterdrückung: Effektiv zur Filterung von hochfrequenten Störungen und zur Verbesserung der Signalreinheit.
- Breiter Betriebstemperaturbereich: Konzipiert für zuverlässigen Betrieb in vielfältigen Umgebungen.
- Geringe Gleichstromresistenz (DCR): Minimiert Leistungsverluste und Wärmeentwicklung in der Schaltung.
- Hohe Selbstresonanzfrequenz (SRF): Ermöglicht den Einsatz in höheren Frequenzbereichen ohne signifikante Leistungsbeeinträchtigung.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer.
- Exzellente thermische Stabilität: Die Keramikbasis gewährleistet eine konstante Leistung auch bei schwankenden Temperaturen.
Material und Konstruktion: Das Fundament der Performance
Die L-0805AS 120N zeichnet sich durch eine fortschrittliche Konstruktion aus, die auf den Einsatz von hochwertigem Keramikmaterial als Kern setzt. Dieses Material ist aufgrund seiner exzellenten dielektrischen Festigkeit und geringen dielektrischen Verluste bei hohen Frequenzen prädestiniert für den Einsatz in Induktivitäten. Die Wicklung, typischerweise eine feinmaschige Kupfer- oder Silberlegierungsleitung, wird mit äußerster Präzision auf dem keramischen Kern aufgebracht. Dies stellt sicher, dass die Induktivität von 120 nH exakt erreicht und über die gesamte Lebensdauer des Bauteils stabil gehalten wird. Die Oberflächenveredelung und die Lötpads sind für eine optimale Lötbarkeit und elektrische Anbindung ausgelegt, was die Montage auf Leiterplatten erleichtert und die Zuverlässigkeit der Verbindung maximiert. Die robuste Verkapselung schützt die interne Struktur vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Belastung.
Technische Spezifikationen und Leistungskennzahlen
Die L-0805AS 120N ist ein präzisionsgefertigtes Bauteil, das auf die Erfüllung spezifischer elektrischer Anforderungen ausgelegt ist. Ihre Kernspezifikation ist die Nenninduktivität von 120 Nanohenry (nH). Diese wird in der Regel mit einer Toleranz von ±5% oder ±10% angegeben, was für die meisten präzisen Schaltungsanwendungen ausreichend ist. Die Gleichstromresistenz (DCR) ist ein kritischer Parameter, der den Leistungsverlust im Bauteil angibt. Eine niedrige DCR, typischerweise im Bereich von wenigen Ohm (z.B. < 1 Ohm), ist entscheidend für die Effizienz der Schaltung und zur Vermeidung von übermäßiger Wärmeentwicklung.
Die maximale Strombelastbarkeit (Irms) ist ebenfalls ein wichtiger Faktor, der angibt, wie viel Gleichstrom die Induktivität ohne Überhitzung oder Beschädigung führen kann. Dieser Wert wird durch die Drahtstärke und die thermischen Eigenschaften des Bauteils bestimmt und sollte stets mit dem maximalen Strom der zu schützenden oder zu filternden Anwendung abgeglichen werden. Die Selbstresonanzfrequenz (SRF) beschreibt die Frequenz, bei der die parasitäre Kapazität der Induktivität mit der Induktivität selbst in Resonanz tritt, wodurch die Induktivitätswirkung aufgehoben wird. Eine hohe SRF ist wünschenswert, um die Funktion der Induktivität über einen möglichst breiten Frequenzbereich zu gewährleisten. Die L-0805AS 120N ist darauf ausgelegt, eine hohe SRF zu erreichen, was sie für Hochfrequenzanwendungen prädestiniert.
Anwendungsgebiete: Vielseitigkeit für anspruchsvolle Designs
Die L-0805AS 120N ist eine universell einsetzbare Komponente, die in einer Vielzahl von elektronischen Geräten und Systemen Anwendung findet. Ihre primäre Funktion liegt in der Filterung und Entkopplung von Stromversorgungsleitungen sowie in der Signalaufbereitung und Rauschunterdrückung. Insbesondere in folgenden Bereichen spielt sie ihre Stärken aus:
- Mobilkommunikation und drahtlose Übertragung: In Mobiltelefonen, WLAN-Modulen und Bluetooth-Geräten zur Filterung von Störsignalen und zur Verbesserung der Sende-/Empfangsqualität.
- Digitale Signalverarbeitung (DSP): Zur Glättung von Stromversorgungen für Prozessoren und ASICs, um eine stabile Betriebsspannung zu gewährleisten und Datenfehler zu minimieren.
- Audio- und Videogeräte: Zur Reduzierung von Brummen und Rauschen, um eine klare und unverfälschte Klang- und Bildqualität zu erzielen.
- Automobilindustrie: In Steuergeräten, Infotainmentsystemen und Fahrerassistenzsystemen, wo robuste und zuverlässige Komponenten unerlässlich sind.
- Medizintechnik: In präzisen Messgeräten und therapeutischen Systemen, wo höchste Signalintegrität und Rauschfreiheit gefordert sind.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen zur Gewährleistung einer stabilen Stromversorgung und zur Vermeidung von Störeinflüssen.
- IoT-Geräte (Internet of Things): In energieeffizienten und kompakten Geräten, wo Platz und Leistung kritisch sind.
Leistungstabelle der L-0805AS 120N SMD-Induktivität
| Eigenschaft | Spezifikation |
|---|---|
| Typ | SMD-Induktivität |
| Bauform | 0805 |
| Kernmaterial | Keramik |
| Induktivität (L) | 120 nH |
| Toleranz | Typisch ±5% |
| Gleichstromresistenz (DCR) | Niedrig (typischerweise unter 1 Ohm) |
| Max. Strombelastbarkeit (Irms) | Abhängig von spezifischer Ausführung (Details im Datenblatt) |
| Selbstresonanzfrequenz (SRF) | Hoch (typischerweise im GHz-Bereich) |
| Betriebstemperaturbereich | Breit (z.B. -40°C bis +125°C) |
| Verkapselung | Robust, schützt vor Umwelteinflüssen |
| Anwendungsfrequenzbereich | Breitbandig, für HF-Anwendungen geeignet |
FAQ – Häufig gestellte Fragen zu L-0805AS 120N – SMD-Induktivität, 0805, Keramik, 120 nH
Was bedeutet die Angabe 0805 bei einer SMD-Induktivität?
Die Angabe 0805 bezieht sich auf das standardisierte Gehäuseformat einer SMD-Komponente (Surface Mount Device). Diese Maße sind in Zoll angegeben: 0.08 Zoll in der Länge und 0.05 Zoll in der Breite. Dieses Format ist besonders beliebt für seine Kompaktheit und gute Handhabbarkeit bei automatisierten Bestückungsprozessen.
Welche Vorteile bietet ein Keramik-Kern im Vergleich zu anderen Kernmaterialien?
Ein Keramik-Kern bietet mehrere entscheidende Vorteile, insbesondere für Hochfrequenzanwendungen. Keramik hat exzellente dielektrische Eigenschaften, was zu geringen dielektrischen Verlusten führt. Dies minimiert Energieverluste und ermöglicht eine höhere Selbstresonanzfrequenz. Zudem ist Keramik thermisch stabil und behält seine magnetischen Eigenschaften auch bei erhöhten Temperaturen bei, was zu einer zuverlässigeren und konsistenteren Leistung führt.
Wie beeinflusst die Induktivität von 120 nH die Schaltungsfunktion?
Eine Induktivität von 120 nH ist in der Lage, hochfrequente Störsignale zu blockieren oder zu dämpfen und gleichzeitig niederfrequentere Signale oder Gleichstrom passieren zu lassen. Dies macht sie ideal für Anwendungen wie RF-Filter, DC-Blocker und Entkopplungsschaltungen, wo die genaue Induktivität einen präzisen Frequenzgang oder eine effektive Rauschunterdrückung gewährleistet.
Ist die L-0805AS 120N für jede Art von Stromversorgungsfilterung geeignet?
Ja, die L-0805AS 120N ist aufgrund ihrer Eigenschaften gut für eine Vielzahl von Stromversorgungsfilterungen geeignet. Insbesondere in Situationen, in denen hochfrequentes Rauschen auf der Stromleitung minimiert werden muss, ist sie eine ausgezeichnete Wahl. Die genaue Eignung hängt jedoch von den spezifischen Frequenzanforderungen und der Stromstärke der zu filternden Leitung ab.
Welche Rolle spielt die Gleichstromresistenz (DCR) bei dieser Induktivität?
Die Gleichstromresistenz (DCR) gibt den ohmschen Widerstand des Leiters in der Induktivität an. Eine niedrige DCR ist wünschenswert, da sie den Leistungsverlust (in Form von Wärme) reduziert, der auftritt, wenn Strom durch die Induktivität fließt. Dies ist besonders wichtig in energiesparenden Designs und in Anwendungen, bei denen die Wärmeentwicklung begrenzt werden muss.
Kann die L-0805AS 120N in Hochtemperaturumgebungen eingesetzt werden?
Ja, die L-0805AS 120N ist durch die Verwendung eines Keramik-Kerns und hochwertiger Materialien für einen breiten Betriebstemperaturbereich ausgelegt. Dies gewährleistet eine stabile Leistung auch bei erhöhten Umgebungstemperaturen, was sie für anspruchsvolle Anwendungen in der Automobilindustrie oder in industriellen Umgebungen geeignet macht.
Wie unterscheidet sich die L-0805AS 120N von einer Spule mit Luftkern?
Eine Induktivität mit Luftkern hat keine magnetische Kernmaterialerhöhung, was zu einer geringeren Induktivität bei gleicher Größe und weniger Effizienz führt. Die L-0805AS 120N mit Keramik-Kern ermöglicht eine höhere Induktivität bei kleinerer Bauform und bietet eine bessere Stabilität sowie geringere Verluste, insbesondere bei höheren Frequenzen.
