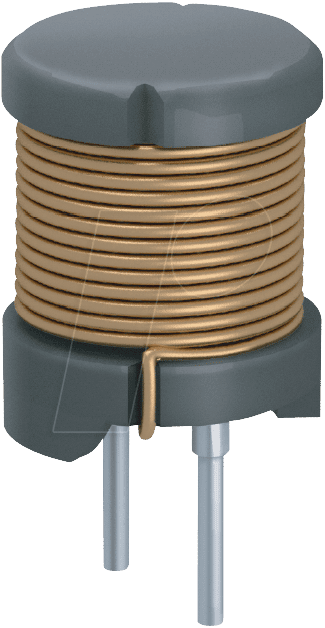

L-07HCP 100u – Stehende-Induktivität: Präzise Signalfilterung für anspruchsvolle Elektronikanwendungen
Die L-07HCP 100u – Stehende-Induktivität ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und effiziente Drosselspule für die Signalaufbereitung und Entkopplung in komplexen elektronischen Schaltungen benötigen. Sie minimiert effektiv unerwünschte Frequenzkomponenten und gewährleistet somit die Integrität und Stabilität des elektrischen Signals.
Hervorragende Leistung durch optimierte Ferrit-Konstruktion
Die herausragende Eigenschaft der L-07HCP 100u – Stehende-Induktivität liegt in ihrer sorgfältig entwickelten Konstruktion auf Basis eines hochwertigen Ferritkerns. Dieser Kern ist speziell dafür ausgelegt, magnetische Verluste zu minimieren und gleichzeitig eine hohe Induktivität bei gleichzeitig kompakter Bauform zu erzielen. Die Materialauswahl und die Fertigungspräzision gewährleisten eine konsistente und stabile Induktivität von 100 Mik Henry (100uH), was für eine Vielzahl von Anwendungen entscheidend ist. Im Vergleich zu herkömmlichen Luftspulen oder minderwertigen Ferritkernen bietet die L-07HCP 100u – eine überlegene Performance hinsichtlich:
- Hoher Effizienz: Geringere Energieverluste durch optimierten Ferritkern.
- Stabile Induktivität: Konstante 100uH über einen breiten Temperaturbereich und unterschiedliche Stromstärken.
- Kompaktes Design: Ermöglicht Integration in platzbeschränkte Designs.
- Reduziertes Rauschen: Effektive Unterdrückung von EMI/RFI-Störungen.
- Langlebigkeit: Robustheit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
Anwendungsbereiche der L-07HCP 100u – Stehende-Induktivität
Diese stehende Induktivität mit 100uH ist ein unverzichtbarer Bestandteil in einer breiten Palette von elektronischen Geräten und Systemen. Ihre Fähigkeit, unerwünschte Frequenzbereiche effektiv zu filtern und gleichzeitig die Signalintegrität zu bewahren, macht sie zu einer bevorzugten Wahl für:
- Stromversorgungen: Zur Glättung von Ausgangsspannungen und zur Unterdrückung von Schaltgeräuschen in Linear- und Schaltnetzteilen.
- HF-Schaltungen: Als Bestandteil von Filtern, Resonanzkreisen und Kopplungsgliedern in Hochfrequenzanwendungen.
- Datenschnittstellen: Zur Entkopplung von Signalleitungen und zur Reduzierung von Übersprechen und Interferenzen.
- Audio- und Videoverarbeitung: Zur Verbesserung der Signalqualität und zur Minimierung von Störsignalen.
- Telekommunikationsgeräte: In Basisstationen, Mobiltelefonen und Netzwerkkomponenten für eine zuverlässige Signalübertragung.
- Industrielle Steuerungen: Zur Filterung von Sensorsignalen und zur Entkopplung von Aktuatoren in Automatisierungssystemen.
- Medizintechnik: In Geräten, bei denen höchste Signalintegrität und Zuverlässigkeit gefordert sind.
Technische Spezifikationen und Konstruktionsmerkmale
Die L-07HCP 100u – Stehende-Induktivität zeichnet sich durch präzise gefertigte Komponenten und ein durchdachtes Design aus, das auf maximale Leistung und Langlebigkeit ausgelegt ist.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktname | L-07HCP 100u – Stehende-Induktivität |
| Artikelnummer | L-07HCP 100u |
| Induktivitätswert | 100 Mikro Henry (100uH) |
| Kernmaterial | Hochwertiger Ferritkern, optimiert für geringe Verluste und hohe Permeabilität. |
| Konstruktion | Stehende Bauform für einfache Montage auf Leiterplatten. Robuste Drahtwicklung für hohe Stromtragfähigkeit. |
| Toleranz | Typischerweise ±10% oder besser, abhängig von der spezifischen Ausführung und Einsatzbedingung. |
| Betriebstemperatur | Breiter Betriebstemperaturbereich, typischerweise -40°C bis +125°C, gewährleistet Zuverlässigkeit unter verschiedenen Umgebungsbedingungen. |
| DC-Widerstand (DCR) | Optimiert für geringen Gleichstromwiderstand zur Minimierung von Leistungsverlusten. Genaue Werte sind produktabhängig und können angefragt werden. |
| Isolationsspannung | Ausreichend für die meisten Standardanwendungen, um eine zuverlässige Funktion zu gewährleisten. Spezifikationen sind produktspezifisch. |
| Anwendungsfrequenzbereich | Geeignet für eine breite Palette von Frequenzen, von niedrigen bis hin zu mittleren und hohen Frequenzen, abhängig von der spezifischen Schaltungsanwendung. |
Häufig gestellte Fragen zu L-07HCP 100u – Stehende-Induktivität, 07HCP, Ferrit, 100u
Was ist der Hauptzweck einer stehenden Induktivität wie der L-07HCP 100u?
Die L-07HCP 100u – Stehende-Induktivität dient primär der Filterung von Frequenzanteilen in elektrischen Signalen und Stromversorgungen. Sie wirkt als Drossel, die den Durchgang von Gleichstrom (DC) oder niederfrequenten Wechselstrom (AC) erlaubt, während sie hochfrequente Signale oder Rauschanteile im Fluss behindert. Dies ist entscheidend zur Stabilisierung von Spannungen, zur Unterdrückung von Störsignalen (EMI/RFI) und zur Gewährleistung der Signalintegrität in komplexen elektronischen Systemen.
Warum ist der Ferritkern für die Leistung der L-07HCP 100u so wichtig?
Der Ferritkern ist das Herzstück der Induktivität. Hochwertiger Ferrit zeichnet sich durch eine hohe magnetische Permeabilität aus, was bedeutet, dass er magnetische Flüsse sehr effizient leiten kann. Dies ermöglicht die Erzeugung eines starken Magnetfeldes bei geringerem Wicklungsaufwand, was zu einer höheren Induktivität bei kompakterer Bauform führt. Darüber hinaus minimieren die spezifischen Eigenschaften des Ferrits magnetische Verluste, insbesondere bei höheren Frequenzen, was zu einer höheren Effizienz und einer geringeren Wärmeentwicklung beiträgt. Dies macht ihn zur überlegenen Wahl gegenüber anderen Kernmaterialien für viele Anwendungen.
In welchen typischen Schaltungen wird die L-07HCP 100u – eingesetzt?
Die L-07HCP 100u – findet breite Anwendung in verschiedenen Schaltungstypen. Dazu gehören insbesondere Ausgangsfilter von Schaltnetzteilen zur Glättung der Ausgangsspannung, zur Entkopplung von Stromversorgungsleitungen in digitalen Schaltungen zur Vermeidung von Spannungseinbrüchen, in HF-Schaltungen als Teil von Filtern und Schwingkreisen, sowie in Datenleitungsfiltern zur Reduzierung von Störungen. Generell überall dort, wo eine präzise Frequenzfilterung und Signalaufbereitung gefordert ist.
Welche Vorteile bietet die stehende Bauform der Induktivität?
Die stehende Bauform der L-07HCP 100u – ermöglicht eine einfache und platzsparende Montage auf Standardleiterplatten (PCBs). Die Anschlussbeine können direkt durch Bohrlöcher geführt und auf der Unterseite der Platine verlötet werden. Dies vereinfacht den Fertigungsprozess und trägt zu einer höheren mechanischen Stabilität der Komponente auf der Leiterplatte bei. Im Vergleich zu SMD-Bauteilen kann diese Bauform bei bestimmten Anwendungen, insbesondere bei höheren Strömen oder thermischer Belastung, vorteilhaft sein.
Wie beeinflusst die Induktivität von 100uH die Funktionsweise der Schaltung?
Ein Induktivitätswert von 100 Mikro Henry (100uH) ist ein typischer Wert für Drosseln, die in vielen Standardanwendungen zur Signalfilterung und Entkopplung eingesetzt werden. Dieser Wert ermöglicht eine effektive Dämpfung von Frequenzen im Kilohertz- bis in den unteren Megahertz-Bereich, abhängig von der Impedanz der Schaltung. Er bietet einen guten Kompromiss zwischen der Filterwirkung und der Beeinflussung des niederfrequenten Signalflusses oder des Gleichstroms. Für spezifische Anwendungen kann der optimale Induktivitätswert variieren, 100uH stellt jedoch eine bewährte und vielseitige Größe dar.
Kann die L-07HCP 100u – auch in Hochfrequenzanwendungen eingesetzt werden?
Ja, die L-07HCP 100u – ist grundsätzlich auch für Anwendungen im oberen Kilohertz- und unteren Megahertz-Bereich geeignet. Die genaue Eignung für sehr hohe Frequenzen hängt von den Selbstresonanzfrequenz (SRF) der Spule und den spezifischen Anforderungen der Schaltung ab. Der Ferritkern ist in der Regel für einen breiten Frequenzbereich optimiert. Für extreme Hochfrequenzanwendungen (GHz-Bereich) sind jedoch spezialisierte Bauteile mit anderen Kernmaterialien und Konstruktionen erforderlich.
Worauf sollte bei der Auswahl und Installation der L-07HCP 100u – geachtet werden?
Bei der Auswahl ist es wichtig, die spezifischen Anforderungen Ihrer Schaltung zu berücksichtigen, wie z.B. den maximalen Betriebsstrom, die erforderliche Induktivitätstoleranz und den Frequenzbereich. Achten Sie auf die Nennwerte für Strombelastbarkeit und Spannungsfestigkeit. Bei der Installation ist darauf zu achten, dass die Anschlüsse ordnungsgemäß auf der Leiterplatte verlötet werden und die Komponente nicht übermäßig mechanischer Belastung ausgesetzt wird. Eine ausreichende Wärmeableitung kann ebenfalls relevant sein, abhängig von der Strombelastung und der Umgebungstemperatur.
