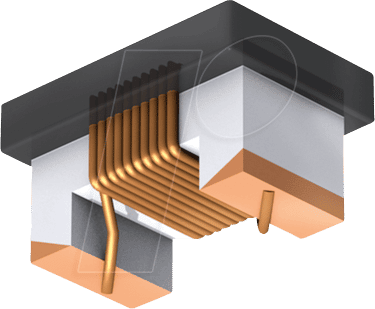

L-0603AS 1,8nH – Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Sie suchen nach einer SMD-Induktivität, die höchste Präzision, zuverlässige Leistung und kompakte Abmessungen vereint? Die L-0603AS 1,8nH ist die ideale Lösung für anspruchsvolle Schaltungsdesigns, bei denen es auf feinfühlige Signalverarbeitung und stabile elektrische Eigenschaften ankommt. Entwickelt für professionelle Anwender in den Bereichen Telekommunikation, Messtechnik, Medizintechnik und Unterhaltungselektronik, minimiert diese Keramik-SMD-Induktivität unerwünschte parasitäre Effekte und optimiert die Funktionalität Ihrer Schaltungen.
Überlegene Leistung durch Keramik-Konstruktion
Im Gegensatz zu herkömmlichen Ferrit-Induktivitäten bietet die L-0603AS 1,8nH durch ihre keramische Konstruktion signifikante Vorteile. Das verwendete Hochfrequenz-Keramikmaterial zeichnet sich durch exzellente dielektrische Eigenschaften und eine hohe thermische Stabilität aus. Dies resultiert in einer geringeren parasitären Kapazität und einem niedrigeren Serienwiderstand (ESR) bei hohen Frequenzen, was zu einer verbesserten Signalintegrität und einer effizienteren Energieübertragung führt. Die robuste keramische Basis gewährleistet zudem eine höhere mechanische Festigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen wie Temperaturschwankungen und mechanischer Belastung, was die Langlebigkeit Ihrer Geräte erhöht.
Optimale Performance in kompaktem Gehäuse
Die L-0603AS 1,8nH im ultra-kompakten 0603 SMD-Gehäuse ist speziell für moderne miniaturisierte Schaltungsdesigns konzipiert. Dies ermöglicht eine hohe Integrationsdichte auf der Leiterplatte, ohne Kompromisse bei der elektrischen Leistungsfähigkeit einzugehen. Das präzise gefertigte Wicklungsmuster auf dem Keramikkern sorgt für die spezifizierte Induktivität von 1,8nH mit geringen Toleranzen. Diese Kombination aus geringer Größe und hoher Präzision ist entscheidend für Anwendungen, bei denen Platzbeschränkungen und exakte elektrische Parameter im Vordergrund stehen, wie beispielsweise in mobilen Kommunikationsgeräten, IoT-Modulen und hochfrequenten Filtern.
Anwendungsbereiche der L-0603AS 1,8nH
Die Vielseitigkeit der L-0603AS 1,8nH eröffnet zahlreiche Einsatzmöglichkeiten in anspruchsvollen elektronischen Systemen:
- Hochfrequenzfilterung: Ideal zur Entkopplung von Störsignalen und zur Gestaltung von Bandpass- und Tiefpassfiltern in HF-Schaltungen.
- Impedanzanpassung: Ermöglicht die Optimierung von Impedanzen in Signalpfaden zur Maximierung der Leistungsübertragung und Minimierung von Reflexionen.
- Signalentkopplung: Effektive Unterdrückung von Rauschen und unerwünschten Oszillationen in Stromversorgungsleitungen und Datenschnittstellen.
- Resonanzschaltungen: Präzise Induktivitätswerte für die Realisierung von LC-Schwingkreisen in Oszillatoren und Frequenzgeneratoren.
- EMI-Unterdrückung: Reduzierung von elektromagnetischen Störungen (EMI) in sensitiven Elektronikkomponenten.
- Mobile Geräte: Aufgrund ihrer geringen Größe und hohen Leistung perfekt geeignet für Smartphones, Tablets und Wearables.
- Automobil-Elektronik: Zuverlässige Performance unter rauen Umgebungsbedingungen.
Technische Spezifikationen und Materialqualität
Die L-0603AS 1,8nH repräsentiert höchste Ingenieurskunst im Bereich der passiven Bauelemente. Die sorgfältige Auswahl der Materialien und die präzise Fertigung garantieren eine herausragende Performance über einen weiten Temperaturbereich und bei verschiedenen Betriebsbedingungen. Die Verwendung von hochreinem Keramikmaterial als Kern minimiert Verlustfaktoren, die bei niedrigeren Frequenzen oder in weniger anspruchsvollen Materialien auftreten können. Die Lötbarkeit der Anschlüsse wurde für gängige Oberflächenmontagetechniken (SMT) optimiert, um eine einfache und zuverlässige Integration in automatisierte Fertigungsprozesse zu gewährleisten.
Vorteile auf einen Blick
- Hohe Q-Faktoren: Bieten eine geringe Energieverlustrate, was zu einer effizienteren Schaltungsfunktion führt.
- Geringe parasitäre Kapazität: Verbessert die Signalintegrität, insbesondere bei hohen Frequenzen.
- Breiter Temperaturbereich: Gewährleistet stabile elektrische Eigenschaften auch unter extremen Bedingungen.
- Kompaktes 0603 SMD-Gehäuse: Ermöglicht hohe Packungsdichte und Miniaturisierung.
- Robuste Keramikkonstruktion: Bietet exzellente mechanische Festigkeit und Langlebigkeit.
- Präzise Induktivitätswerte: Gewährleistet zuverlässige und reproduzierbare Schaltungsperformance.
- Optimierte Lötbarkeit: Erleichtert die Integration in automatisierte Fertigungsprozesse.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | L-0603AS 1,8nH |
| Typ | SMD-Induktivität |
| Gehäusegröße | 0603 (amerikanisches Standardformat) |
| Kernmaterial | Hochfrequenz-Keramik |
| Induktivitätswert | 1,8 nH (Nanohenry) |
| Toleranz | Typische Toleranzen im Bereich von ±5% oder besser, je nach genauer Spezifikation des Herstellers. Dies garantiert eine hohe Reproduzierbarkeit. |
| Selbstresonanzfrequenz (SRF) | Sehr hohe SRF aufgrund des geringen Wicklungskapazitäts und des keramischen Kerns, optimiert für Hochfrequenzanwendungen. Die exakte Frequenz ist spezifisch für die Bauteilgeometrie und den Wicklungsaufbau. |
| Betriebstemperaturbereich | Typischerweise ein breiter Bereich von -40°C bis +125°C oder höher, was die Zuverlässigkeit unter verschiedenen Umgebungsbedingungen sicherstellt. |
| Anschlussmaterial | Verzinnte Kupferanschlüsse für ausgezeichnete Lötbarkeit und elektrische Leitfähigkeit. |
| Typische Anwendungen | HF-Filterung, Impedanzanpassung, Signalentkopplung, EMI-Unterdrückung, mobile Kommunikation, IoT, Messtechnik. |
Häufig gestellte Fragen zu L-0603AS 1,8nH – SMD-Induktivität, 0603, Keramik, 1,8 nH
Was bedeutet die Gehäusegröße 0603?
Die Gehäusegröße 0603 ist ein amerikanisches Standardformat für SMD-Bauteile. Sie gibt die physischen Abmessungen des Bauteils in Zoll an. Ein 0603-Gehäuse hat eine Länge von 0,06 Zoll und eine Breite von 0,03 Zoll. Dies entspricht etwa 1,6 mm x 0,8 mm, was dieses Bauteil extrem kompakt für den Einsatz auf dicht bestückten Leiterplatten macht.
Warum ist das Keramikmaterial für HF-Anwendungen vorteilhaft?
Keramik als Kernmaterial für Induktivitäten bietet bei Hochfrequenzanwendungen mehrere entscheidende Vorteile gegenüber traditionellen Materialien wie Ferrit. Keramik weist eine sehr geringe dielektrische Verlusttangente auf, was bedeutet, dass weniger Energie in Form von Wärme verloren geht. Dies führt zu höheren Gütefaktoren (Q-Faktoren) und geringeren Serienwiderständen (ESR). Zudem ist Keramik oft thermisch stabiler und bietet eine höhere Sättigungsinduktion, was die Leistung über einen breiteren Frequenzbereich und bei unterschiedlichen Betriebstemperaturen verbessert.
Welche Auswirkungen hat eine hohe Selbstresonanzfrequenz (SRF)?
Die Selbstresonanzfrequenz (SRF) ist die Frequenz, bei der die parasitäre Kapazität der Induktivität mit ihrer Induktivität einen Resonanzkreis bildet. Oberhalb der SRF verhält sich die Induktivität kapazitiv anstatt induktiv. Eine hohe SRF ist für Hochfrequenzanwendungen, bei denen die Induktivität ihre induktiven Eigenschaften über einen möglichst großen Frequenzbereich beibehalten muss, von entscheidender Bedeutung. Die L-0603AS 1,8nH ist so konzipiert, dass sie eine hohe SRF aufweist, um eine effektive Filterung und Signalintegrität auch bei sehr hohen Frequenzen zu gewährleisten.
In welchen Schaltungstypen ist diese Induktivität besonders nützlich?
Diese SMD-Induktivität ist besonders nützlich in Schaltungen, die eine präzise Hochfrequenzfilterung, Impedanzanpassung oder Entkopplung erfordern. Dazu gehören beispielsweise: HF-Demodulatoren, Frequenzsynthesizer, Signalgeneratoren, Breitbandverstärker, Antennenkopplungsschaltungen und EMI-Filter zur Unterdrückung von Störsignalen. Ihre kompakte Bauform und hohen elektrischen Kennwerte machen sie auch ideal für die Anwendung in portablen und miniaturisierten Geräten.
Wie unterscheidet sich die L-0603AS 1,8nH von einer Spule mit gleicher Induktivität aus einem anderen Material?
Der Hauptunterschied liegt in den Hochfrequenzeigenschaften. Eine Induktivität aus Keramik wie die L-0603AS 1,8nH bietet typischerweise einen höheren Q-Faktor, einen niedrigeren ESR und eine höhere Selbstresonanzfrequenz im Vergleich zu Spulen mit ähnlicher Induktivität, die aus Materialien wie Ferrit oder anderen Kernen gefertigt sind. Diese Eigenschaften sind entscheidend für Anwendungen, bei denen Signalverluste und parasitäre Effekte minimiert werden müssen, insbesondere im GHz-Bereich.
Welche Rolle spielen die geringen Toleranzen bei der Bauteilauswahl?
Geringe Toleranzen bei der Induktivität sind für die präzise Funktion von elektronischen Schaltungen, insbesondere im Bereich der Hochfrequenztechnik, unerlässlich. Sie stellen sicher, dass die tatsächliche Induktivität des Bauteils sehr nahe am spezifizierten Wert liegt. Dies ist kritisch für die korrekte Abstimmung von Filtern, die genaue Einstellung von Resonanzfrequenzen in Oszillatoren oder die exakte Impedanzanpassung. Eine geringe Toleranz garantiert die Reproduzierbarkeit und Zuverlässigkeit der Schaltung über verschiedene Produktionschargen hinweg.
Wie kann diese SMD-Induktivität in bestehende Designs integriert werden?
Die L-0603AS 1,8nH ist für die Oberflächenmontage (SMT) konzipiert und kann mit Standard-SMT-Bestückungsautomaten auf Leiterplatten montiert werden. Die Lötbarkeit der Anschlüsse ist für gängige Lötverfahren wie Reflow-Löten optimiert. Die Dimensionen des 0603-Gehäuses ermöglichen eine einfache Bestückung auch auf engstem Raum. Es ist wichtig, die Lötprofil-Empfehlungen des Herstellers zu beachten, um eine optimale und zuverlässige Verbindung zu gewährleisten.
