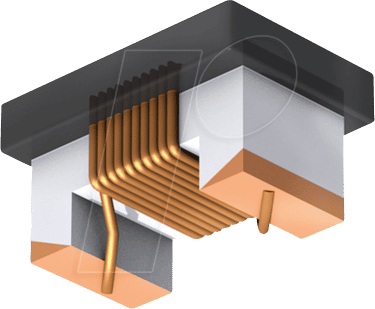

Präzision und Zuverlässigkeit für Ihre Schaltungen: Die SMD-Induktivität L-0603AS 120N
Sie suchen nach einer hochpräzisen SMD-Induktivität, die Signalintegrität in anspruchsvollen Schaltungsdesigns gewährleistet und unerwünschte Störungen minimiert? Die L-0603AS 120N ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die auf höchste Performance und Zuverlässigkeit in kompakten elektronischen Systemen angewiesen sind. Diese Keramik-SMD-Induktivität mit einer Nenninduktivität von 120 nH im gängigen 0603-Gehäuse bietet eine exzellente Wahl für eine breite Palette von Anwendungen, von HF-Schaltungen bis hin zu Energiesparmodulen.
Überlegene Leistung und Materialqualität: Der Unterschied liegt im Detail
Die L-0603AS 120N setzt sich von Standardlösungen durch ihre optimierte Konstruktion und die Auswahl hochwertiger Materialien ab. Während viele Standardinduktivitäten Kompromisse bei Toleranz, Q-Faktor oder Temperaturbeständigkeit eingehen, wurde diese Keramik-SMD-Induktivität gezielt entwickelt, um diesen Herausforderungen zu begegnen. Die robuste Keramikbasis sorgt für mechanische Stabilität und eine ausgezeichnete thermische Ableitung, was sich direkt in einer verbesserten Leistungsfähigkeit und Langlebigkeit Ihrer Schaltungen niederschlägt. Die präzise gewickelte Spule mit feinstem Kupferlackdraht garantiert die spezifizierte Induktivität mit minimalen Abweichungen und trägt maßgeblich zu einem hohen Gütefaktor (Q-Faktor) bei, der für effiziente Filter- und Resonanzkreise unerlässlich ist.
Technische Spezifikationen und Konstruktionsprinzipien
Die L-0603AS 120N repräsentiert fortschrittliche Spulentechnologie im Miniaturformat. Die Kernkomponente ist die exakte Induktivität von 120 Nanohenry (nH), die durch sorgfältige Wicklungsgeometrie und Materialauswahl erzielt wird. Das verwendete Keramikmaterial zeichnet sich durch hervorragende dielektrische Eigenschaften und eine hohe Temperaturbeständigkeit aus, was die L-0603AS 120N auch unter anspruchsvollen Betriebsbedingungen stabil hält. Die geringe parasitäre Kapazität und der niedrige ohmsche Widerstand sind weitere Schlüsselfaktoren, die zu ihrer überlegenen Leistung beitragen.
Vorteile der L-0603AS 120N SMD-Induktivität
- Präzise Induktivität: Mit einer Nenninduktivität von 120 nH bietet sie eine exakte und zuverlässige Induktivität für anspruchsvolle Schaltungsanwendungen.
- Hoher Q-Faktor: Ein optimierter Q-Faktor minimiert Verluste und maximiert die Effizienz in Resonanzschaltungen und Filtern.
- Kompakte Bauform: Das 0603-Gehäuse ermöglicht die Integration in dicht bestückte Leiterplatten und kleine Gehäuse.
- Hervorragende Temperaturbeständigkeit: Das Keramikmaterial gewährleistet Stabilität über einen weiten Temperaturbereich, was die Zuverlässigkeit erhöht.
- Geringe Toleranz: Präzise Fertigungsprozesse sorgen für eine geringe Toleranz der Induktivität, was für konsistente Schaltungsperformance entscheidend ist.
- Robustheit: Die keramische Basis verleiht der Induktivität eine hohe mechanische Festigkeit und Widerstandsfähigkeit gegen Umwelteinflüsse.
- Breites Anwendungsspektrum: Geeignet für HF-Schaltungen, Signalfilterung, Energiesparmodule und DC/DC-Wandler.
Anwendungsbereiche und Einsatzmöglichkeiten
Die L-0603AS 120N ist ein vielseitiges Bauteil, das in zahlreichen elektronischen Schaltungen eine wichtige Rolle spielt. Ihre Hauptanwendungsgebiete umfassen:
- HF-Schaltungen: In Funkmodulen, Mobiltelefonen und drahtlosen Kommunikationssystemen zur Filterung und Impedanzanpassung.
- Signal filterung: Zur Unterdrückung unerwünschter Frequenzen und zur Verbesserung der Signalqualität in Datenleitungen.
- Energieversorgung: Als Bestandteil von DC/DC-Wandlern und Spannungswandlern zur Glättung von Ausgangsspannungen und zur Rauschunterdrückung.
- Oszillatoren und Resonanzkreise: Zur präzisen Einstellung von Schwingfrequenzen in elektronischen Oszillatoren.
- EMI/RFI-Filterung: Zur Reduzierung von elektromagnetischen und funkfrequenzbedingten Störungen.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Artikelnummer | L-0603AS 120N |
| Produkttyp | SMD-Induktivität |
| Bauform | 0603 (1.6 mm x 0.8 mm) |
| Kernmaterial | Hochwertiges Keramiksubstrat für Stabilität und thermische Eigenschaften |
| Induktivität | 120 nH (Nanohenry) |
| Toleranz (Induktivität) | Typisch ±5% oder besser, gewährleistet präzise Schaltungsfunktion |
| Gütefaktor (Q-Faktor) | Optimiert für hohe Effizienz in relevanten Frequenzbereichen, was zu geringen Verlusten führt. |
| Max. Strombelastbarkeit | Abhängig von der maximalen Temperaturerhöhung des Bauteils, Details im Datenblatt |
| Betriebstemperaturbereich | Erweitert, um Zuverlässigkeit unter verschiedenen Umgebungsbedingungen zu gewährleisten. |
| Anschlussart | SMD (Surface Mount Device) für automatisierten Bestückungsprozess |
| Isolationsspannung | Ausgelegt für typische Schaltungsspannungen mit ausreichenden Sicherheitsmargen. |
| Magnetische Abschirmung | Konstruktion zielt auf minimierte externe Magnetfelder ab. |
FAQ – Häufig gestellte Fragen zu L-0603AS 120N – SMD-Induktivität, 0603, Keramik, 120 nH
Was bedeutet die Bauform 0603?
Die Bauform 0603 bezieht sich auf die Standardgröße von SMD-Bauteilen (Surface Mount Device). Sie gibt die ungefähren Abmessungen in Zoll an: 0,06 Zoll Länge und 0,03 Zoll Breite. Dies entspricht in metrischen Maßen etwa 1,6 mm x 0,8 mm. Diese kompakte Größe ist ideal für die Integration in moderne, platzsparende Elektronik.
Welche Vorteile bietet das Keramikmaterial gegenüber Ferritkernen?
Keramik als Kernmaterial für Induktivitäten bietet mehrere Vorteile, insbesondere für Hochfrequenzanwendungen. Keramikkernspulen weisen oft eine geringere parasitäre Kapazität auf, was zu einem höheren Q-Faktor bei hohen Frequenzen führt. Zudem sind sie thermisch stabiler und weisen eine geringere Anfälligkeit für Sättigungseffekte auf als Ferritkerne, was sie für anspruchsvolle HF-Schaltungen besonders geeignet macht.
Wie beeinflusst der Q-Faktor die Leistung einer Induktivität?
Der Gütefaktor (Q-Faktor) ist ein Maß für die Effizienz einer Induktivität. Ein hoher Q-Faktor bedeutet, dass die Induktivität weniger Energie in Form von Wärme verliert. Dies ist entscheidend für Schaltungen wie Resonanzkreise, Filter und Schwingkreise, bei denen geringe Verluste zu einer höheren Schwinggüte und besseren Signalverarbeitung führen.
In welchen Anwendungen ist eine Induktivität von 120 nH typisch?
Eine Induktivität von 120 nH ist typisch für Anwendungen im mittleren bis oberen RF-Bereich sowie für bestimmte Filter- und Energieschaltungsanwendungen. Beispiele hierfür sind HF-Filter zur Rauschunterdrückung in drahtlosen Kommunikationsgeräten, Impedanzanpassungsnetzwerke oder als Teil von Schwingkreisen in lokalen Oszillatoren.
Ist diese Induktivität für bleifreie Lötprozesse geeignet?
Ja, moderne SMD-Induktivitäten wie die L-0603AS 120N sind in der Regel für die Verwendung mit bleifreien Lötverfahren konzipiert. Die genauen Spezifikationen für das Lötprofil sind jedoch im Datenblatt des Herstellers zu finden und sollten vor dem Bestückungsprozess konsultiert werden.
Wie kann ich die korrekte Induktivität für meine Schaltung auswählen?
Die Auswahl der korrekten Induktivität hängt von der spezifischen Anwendung ab. Für Filter und Resonanzkreise ist die gewünschte Frequenz maßgeblich. Für Energieschaltungen sind die benötigte Strombelastbarkeit und die erforderliche Glättung der Ausgangsspannung entscheidend. Konsultieren Sie stets das Schaltungsdesign und relevante Formeln oder Simulationstools, um die optimale Induktivität zu bestimmen. In vielen Fällen kann auch eine Simulation mit den Parametern der L-0603AS 120N Aufschluss geben.
Was bedeutet „SMD“ und warum ist es wichtig?
SMD steht für „Surface Mount Device“. Dies bedeutet, dass die Bauteile direkt auf die Oberfläche einer Leiterplatte gelötet werden, anstatt durch Löcher gesteckt zu werden. SMD-Bauteile ermöglichen eine höhere Packungsdichte auf der Leiterplatte, vereinfachen den automatisierten Bestückungsprozess und führen oft zu kompakteren und kostengünstigeren Designs.
