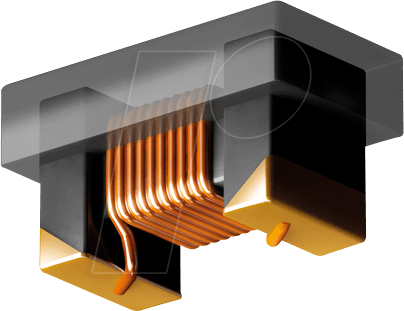

Optimale Signalintegrität für anspruchsvolle Schaltungen: Die L-0402F 78N SMD-Induktivität
Für Entwickler und Ingenieure, die auf höchste Präzision und Zuverlässigkeit in ihren elektronischen Schaltungen angewiesen sind, stellt die L-0402F 78N eine essentielle Komponente dar. Diese SMD-Induktivität wurde speziell entwickelt, um unerwünschte Störungen zu minimieren und eine stabile Stromversorgung in hochfrequenten Anwendungen zu gewährleisten. Sie ist die ideale Wahl für Profis, die keine Kompromisse bei der Signalintegrität eingehen können.
Warum L-0402F 78N die überlegene Wahl ist
Im Vergleich zu herkömmlichen Induktivitätslösungen bietet die L-0402F 78N eine herausragende Kombination aus Leistungsfähigkeit, Präzision und Robustheit, verpackt in einem kompakten SMD-Gehäuse. Die sorgfältige Auswahl des Ferritkernmaterials und die optimierte Wicklungstechnik ermöglichen eine exzellente Performance bei gleichzeitig minimalen Toleranzen, was für die Funktionalität anspruchsvoller Schaltungen von entscheidender Bedeutung ist.
Technische Spezifikationen und Merkmale
Die L-0402F 78N SMD-Induktivität zeichnet sich durch eine Nenninduktivität von 78 nH aus und ist im gängigen 0402-Gehäuseformat gefertigt. Dieses kleine Format ermöglicht eine hohe Packungsdichte auf der Leiterplatte und ist somit prädestiniert für den Einsatz in miniaturisierten Geräten.
- Präzise Induktivität: Mit exakt 78 nH Nenninduktivität für vorhersehbares Schaltungsdesign.
- Kompaktes 0402-Format: Ermöglicht hohe Integrationsdichte und Platzersparnis.
- Hochwertiges Ferritmaterial: Bietet ausgezeichnete HF-Eigenschaften und geringe Verluste.
- Starke Strombelastbarkeit: Geeignet für Anwendungen mit moderater Stromstärke.
- Geringer Gleichstromwiderstand (DCR): Minimiert Energieverluste und Wärmegeneration.
- Hohe Güte (Q-Faktor): Sorgt für effiziente Filterung und Resonanzschaltungen.
- Zuverlässige Lötbarkeit: Standardisierte Oberflächenbehandlung für einfache und sichere Montage.
Anwendungsbereiche der L-0402F 78N
Die vielseitigen Eigenschaften der L-0402F 78N machen sie zu einer unverzichtbaren Komponente in einer breiten Palette von elektronischen Systemen. Ihre Fähigkeit, hochfrequente Störungen zu dämpfen und als Energiespeicher zu fungieren, prädestiniert sie für den Einsatz in:
- Mobilkommunikationsgeräten: In RF-Schaltkreisen zur Rauschunterdrückung und Signalformung in Smartphones, Tablets und Wearables.
- WLAN- und Bluetooth-Modulen: Zur Optimierung der Antennenanpassung und zur Filterung von Störsignalen.
- Satellitenkommunikationssystemen: Für präzise Filter- und Dämpfungsfunktionen in empfindlichen Empfängern.
- IoT-Geräten: Wo Energieeffizienz und kompakte Bauweise entscheidend sind, wie z.B. in Sensoren und drahtlosen Modulen.
- Netzteilentwicklungen: Als Bestandteil von DC/DC-Wandlern zur Glättung und Stabilisierung der Ausgangsspannung.
- Automobil-Elektronik: In Infotainment-Systemen und Fahrerassistenzsystemen, die hohe Zuverlässigkeit erfordern.
- Medizintechnik: In Geräten, bei denen Signalintegrität und geringe Emissionen oberste Priorität haben.
Leistungsmerkmale im Detail
Die L-0402F 78N SMD-Induktivität wurde unter Berücksichtigung anspruchsvoller elektrischer Parameter entwickelt. Der Ferritkern spielt eine zentrale Rolle für die Leistungsfähigkeit der Induktivität. Ferritmaterialien weisen im Vergleich zu anderen Kernmaterialien wie Eisenpulver oder Eisen-Silizium-Legierungen eine höhere Permeabilität im Hochfrequenzbereich auf, was zu einer effizienteren Speicherung magnetischer Energie führt und gleichzeitig magnetische Verluste minimiert. Dies ist besonders vorteilhaft in Anwendungen, bei denen es auf eine scharfe Filterflanke oder eine geringe Leistungsaufnahme ankommt.
Der geringe Gleichstromwiderstand (DCR) der Wicklung ist ein weiterer kritischer Parameter, der die Energieeffizienz des Bauteils maßgeblich beeinflusst. Ein niedriger DCR bedeutet, dass bei Stromfluss weniger Energie in Wärme umgewandelt wird. Dies ist entscheidend für die thermische Belastbarkeit des Gesamtsystems und reduziert den Energiebedarf, was in batteriebetriebenen Geräten von unschätzbarem Wert ist.
Der Gütefaktor (Q-Faktor) ist ein Maß für die Effizienz einer Induktivität in einer Schwingungsschaltung. Ein hoher Q-Faktor deutet auf geringe Verluste im Kern und in der Wicklung hin, was zu schärferen Resonanzkurven und somit zu präziseren Filtern führt. Die L-0402F 78N ist optimiert, um einen hohen Q-Faktor über einen relevanten Frequenzbereich zu liefern, was sie ideal für RF-Filter und Oszillatorschaltungen macht.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | L-0402F 78N |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 0402 (1.0 mm x 0.5 mm) |
| Kernmaterial | Ferrit |
| Nenninduktivität | 78 nH |
| Toleranz (Induktivität) | Typischerweise ±5% (präzise Toleranzen je nach Charge und Herstellerangaben) |
| Max. Gleichstromwiderstand (DCR) | Sehr gering, optimiert für minimale Verluste (spezifische Werte sind produktionsabhängig, qualitative Beschreibung: extrem niedrig) |
| Betriebstemperaturbereich | Breit, ausgelegt für industrielle und Consumer-Elektronik-Anforderungen (typisch -40°C bis +125°C) |
| Isolationsspannung | Ausgelegt für die jeweiligen Anwendungsfälle im SMPS-Bereich und RF-Schaltungen. |
| Maximale Betriebsfrequenz | Geeignet für den Einsatz in hohen Frequenzbereichen (GHz-Bereich), spezifische Empfehlungen je nach Anwendung und erlaubten Verlusten. |
FAQ – Häufig gestellte Fragen zu L-0402F 78N – SMD-Induktivität, 0402, Ferrit, 78 nH
Was ist die Hauptfunktion einer SMD-Induktivität wie der L-0402F 78N?
Die Hauptfunktion einer SMD-Induktivität ist die Speicherung von Energie in einem Magnetfeld, wenn Strom hindurchfließt. Sie wird typischerweise zur Filterung von Wechselstromsignalen, zur Energiespeicherung in Schaltnetzteilen und zur Erzeugung von Resonanzschaltungen eingesetzt. Im Fall der L-0402F 78N ist sie speziell für die Signalintegrität in Hochfrequenzanwendungen optimiert, um unerwünschte Störungen zu unterdrücken.
Für welche Anwendungen ist die L-0402F 78N besonders gut geeignet?
Die L-0402F 78N eignet sich hervorragend für Anwendungen, die hohe Frequenzen und eine präzise Signalverarbeitung erfordern. Dazu gehören insbesondere Mobilkommunikationsmodule, WLAN- und Bluetooth-Schaltungen, RF-Filter, Rauschunterdrückung in HF-Pfaden und kleine, energieeffiziente Stromversorgungen.
Was bedeutet die Bezeichnung „0402“ bei dieser Induktivität?
Die Bezeichnung „0402“ bezieht sich auf die Gehäusegröße der SMD-Komponente. Es handelt sich um ein metrisches Maß, das die Länge und Breite in Zoll angibt, also 0.04 Zoll mal 0.02 Zoll. Dies entspricht in Millimetern etwa 1.0 mm x 0.5 mm. Dieses kleine Format ermöglicht eine sehr hohe Packungsdichte auf der Leiterplatte.
Warum ist das Ferritmaterial für diese Induktivität wichtig?
Ferrit ist ein keramisches Material, das ausgezeichnete magnetische Eigenschaften bei hohen Frequenzen aufweist. Es ermöglicht eine hohe Induktivität bei geringer Größe und minimiert gleichzeitig magnetische Verluste, die bei anderen Kernmaterialien in diesem Frequenzbereich problematisch wären. Dies führt zu einer besseren Effizienz und Leistung in Hochfrequenzanwendungen.
Welche Vorteile bietet der geringe Gleichstromwiderstand (DCR) der L-0402F 78N?
Ein geringer Gleichstromwiderstand bedeutet, dass beim Fließen von Gleichstrom durch die Induktivität nur wenig Energie in Wärme umgewandelt wird. Dies führt zu einer höheren Energieeffizienz, reduziert die Wärmeentwicklung im Bauteil und im Gesamtsystem, was besonders in energiebewussten Anwendungen und bei hoher Stromdichte von Vorteil ist.
Wie beeinflusst die Nenninduktivität von 78 nH die Schaltungsfunktion?
Die Nenninduktivität von 78 Nan Henry (nH) definiert die Fähigkeit der Spule, magnetische Felder zu erzeugen und Energie zu speichern. Dieser spezifische Wert ist für die Resonanzfrequenz und die Filtercharakteristik einer Schaltung entscheidend. Entwickler wählen diesen Wert gezielt aus, um bestimmte Frequenzen zu filtern oder zu verstärken und um die gewünschte Signalqualität zu erreichen.
Ist die L-0402F 78N für den Einsatz in rauen Umgebungen geeignet?
Ferrit-SMD-Induktivitäten wie die L-0402F 78N sind in der Regel für einen breiten Betriebstemperaturbereich ausgelegt und widerstandsfähig gegenüber gängigen Umwelteinflüssen. Für spezifische Anwendungen mit extremen Temperaturschwankungen, hoher Luftfeuchtigkeit oder aggressiven chemischen Umgebungen sollten jedoch immer die exakten Datenblätter des Herstellers konsultiert werden.
