Präzisionsleistung für moderne Elektronik: Die L-0402F 36N SMD-Induktivität
In einer Welt, in der miniaturisierte Schaltkreise und höchste Signalintegrität die Norm sind, stellt die L-0402F 36N SMD-Induktivität eine essentielle Komponente für Entwickler und Ingenieure dar, die empfindliche elektronische Designs optimieren möchten. Diese hochleistungsfähige Ferrit-Induktivität im kompakten 0402-Format wurde speziell entwickelt, um unerwünschte Hochfrequenzstörungen (EMI/RFI) effektiv zu unterdrücken und gleichzeitig eine präzise Drosselungsfunktion zu gewährleisten. Sie ist die ideale Wahl für Anwendungen, bei denen Platzmangel herrscht und maximale Performance gefordert ist, wie in der mobilen Kommunikation, bei Wearables und in IoT-Geräten.
Der Vorteil der L-0402F 36N gegenüber Standardlösungen
Die L-0402F 36N übertrifft Standard-Induktivitäten durch ihre spezialisierte Ferrit-Konstruktion und das präzise 0402-Gehäuse. Diese Kombination ermöglicht eine herausragende EMI-Unterdrückung bei gleichzeitig geringer parasitischer Kapazität und hohem Gleichstromwiderstand. Während viele Standardinduktivitäten Kompromisse bei der Frequenzcharakteristik oder der Größe eingehen, liefert die L-0402F 36N eine konsistente und zuverlässige Leistung, die für die Signalintegrität in anspruchsvollen Schaltungsdesigns unerlässlich ist. Ihre geringe Größe erlaubt zudem eine dichtere Bestückung von Leiterplatten, was die Systemintegration vereinfacht und Kosten senkt.
Hervorragende Eigenschaften für anspruchsvolle Anwendungen
- Optimale EMI/RFI-Unterdrückung: Die Ferrit-Konstruktion ist darauf ausgelegt, hochfrequente Störsignale effektiv zu absorbieren, was zu saubereren Signalen und einer verbesserten Systemstabilität führt.
- Kompakte Bauform: Mit dem 0402-SMD-Gehäuse bietet diese Induktivität eine äußerst geringe Stellfläche auf der Leiterplatte, ideal für platzbeschränkte Designs.
- Präzise Induktivität: Die Nenninduktivität von 36 nH ermöglicht eine zielgerichtete Filterung und Drosselung, die für die Signalintegrität kritisch ist.
- Hohe Zuverlässigkeit: Gefertigt aus hochwertigen Materialien, gewährleistet die L-0402F 36N eine langfristige und stabile Leistung unter verschiedenen Betriebsbedingungen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von Hochgeschwindigkeits-Datenleitungen bis hin zu Stromversorgungsfiltern.
Technische Spezifikationen im Detail

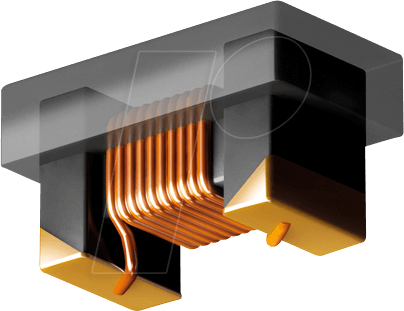

Die L-0402F 36N repräsentiert die Spitze der modernen SMD-Induktionstechnologie. Ihre Konstruktion kombiniert die bewährte Effektivität von Ferritmaterialien mit den Anforderungen an Miniaturisierung und Leistungsdichte in heutigen elektronischen Systemen. Die präzise gefertigte Wicklung, eingebettet in ein dielektrisches Material, das für seine hohen Isolationsfähigkeiten bekannt ist, bildet das Herzstück dieser Komponente. Der gewählte Ferritkern ist sorgfältig abgestimmt, um eine optimale Impedanz bei den relevanten Frequenzen zu erzielen, was eine effektive Unterdrückung von EMI-Störungen ermöglicht, ohne signifikante Verluste zu verursachen. Die äußere Verkapselung schützt die interne Struktur vor Umwelteinflüssen wie Feuchtigkeit und Staub, während die Lötanschlüsse für eine robuste und zuverlässige Verbindung zur Leiterplatte optimiert sind. Die spezifizierte Induktivität von 36 Nanohenry ist ein kritischer Parameter, der präzise auf Filter- und Entkopplungsaufgaben in Hochfrequenzschaltungen zugeschnitten ist. Dies ist besonders wichtig in Anwendungen, wo Signalintegrität und Rauschunterdrückung von höchster Bedeutung sind, wie in der Datenübertragung mit hohen Bitraten oder in empfindlichen Messschaltungen.
Einsatzbereiche und Anwendungsoptimierung
Die L-0402F 36N findet ihre primäre Anwendung in Designs, bei denen die Reduzierung von elektromagnetischer Interferenz (EMI) und Radiofrequenzstörungen (RFI) von entscheidender Bedeutung ist. Dies schließt insbesondere:
- Mobilkommunikationsgeräte: Optimierung von Signalwegen in Smartphones, Tablets und Kommunikationsmodulen zur Minimierung von Störungen, die die Sende- und Empfangsqualität beeinträchtigen könnten.
- IoT- und Wearable-Geräte: Die extrem geringe Größe ist perfekt für batteriebetriebene und platzbeschränkte Geräte wie Smartwatches, Fitness-Tracker und vernetzte Sensoren, wo jeder Millimeter zählt.
- Hochfrequenzschaltungen: Dient als effektiver Tiefpassfilter in HF-Pfaden, um unerwünschte Oberschwingungen oder Rauschkomponenten zu unterdrücken.
- Digitale Schnittstellen: Entkopplung und Filterung von Datenleitungen (z.B. USB, MIPI) zur Verbesserung der Signalintegrität und Vermeidung von Datenfehlern.
- Stromversorgungsfilterung: Einsatz in DC/DC-Wandlern und anderen Stromversorgungsmodulen zur Reduzierung von Schaltgeräuschen und zur Glättung der Ausgangsspannung.
Die Wahl der L-0402F 36N ermöglicht es Entwicklern, die Leistungsgrenzen ihrer Designs zu erweitern, indem sie eine zuverlässige und kompakte Lösung für die EMI-Kontrolle und Signaloptimierung erhalten. Die geringe Selbstresonanzfrequenz (SRF) der Induktivität stellt sicher, dass sie über einen breiten Frequenzbereich effektiv arbeitet, bevor ihre reaktiven Eigenschaften zu unerwünschten Effekten führen.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | L-0402F 36N – SMD-Induktivität |
| Gehäusegröße | 0402 (Zoll-Format) |
| Kernmaterial | Ferrit |
| Nenninduktivität | 36 nH (Nanohenry) |
| Toleranz | Standard (typischerweise +/- 10% oder besser, abhängig von Hersteller-Spezifikation) |
| Max. Gleichstromwiderstand (DCR) | Niedrig, optimiert für minimale Energieverluste |
| Einsatztemperatur | Breiter Betriebstemperaturbereich, geeignet für anspruchsvolle Umgebungen |
| Anwendungsfokus | EMI/RFI-Unterdrückung, Signalfilterung, Hochfrequenzanwendungen |
FAQ – Häufig gestellte Fragen zu L-0402F 36N – SMD-Induktivität, 0402, Ferrit, 36 nH
Was ist der Hauptvorteil der L-0402F 36N gegenüber herkömmlichen Induktivitäten?
Der Hauptvorteil der L-0402F 36N liegt in ihrer hochspezialisierten Ferrit-Konstruktion, die eine überlegene EMI/RFI-Unterdrückung bei minimaler Größe (0402-Gehäuse) bietet. Dies ist entscheidend für moderne, dicht bestückte Elektronik.
In welchen Arten von Geräten wird diese Induktivität typischerweise eingesetzt?
Sie wird häufig in Mobilkommunikationsgeräten, IoT-Geräten, Wearables, Hochfrequenzschaltungen, digitalen Schnittstellen und als Filter in Stromversorgungsmodulen eingesetzt, wo Platzmangel und Signalintegrität Priorität haben.
Was bedeutet die Angabe „36 nH“?
nH steht für Nanohenry und ist die Maßeinheit für Induktivität. 36 nH gibt die Stärke des magnetischen Feldes an, das die Induktivität erzeugt, wenn Strom fließt, und bestimmt somit ihre Funktion im Stromkreis.
Ist die L-0402F 36N für hohe Ströme ausgelegt?
Ferrit-Induktivitäten im 0402-Format sind typischerweise für Anwendungen mit geringeren Stromstärken konzipiert, bei denen die Filterung von HF-Störungen im Vordergrund steht. Für Hochstromanwendungen sind separate, größere Induktivitäten erforderlich.
Wie beeinflusst die Ferrit-Konstruktion die Leistung der Induktivität?
Ferrit ist ein keramisches Material mit magnetischen Eigenschaften, das besonders effektiv darin ist, hochfrequente Energie zu absorbieren und in Wärme umzuwandeln. Dies macht es ideal für die Unterdrückung von EMI/RFI-Störungen.
Welchen Einfluss hat das 0402-Gehäuse auf die Anwendung?
Das 0402-Gehäuse ist extrem klein (ca. 1mm x 0.5mm). Dies ermöglicht eine sehr dichte Bestückung auf Leiterplatten, was für die Miniaturisierung von Geräten und die Reduzierung von Leiterplattenkosten unerlässlich ist.
Welche Toleranz hat die Nenninduktivität von 36 nH?
Die genaue Toleranz hängt vom spezifischen Hersteller ab, liegt aber typischerweise im Bereich von +/- 5% bis +/- 10%. Präzise Toleranzwerte sind auf dem Datenblatt des Herstellers zu finden.
