Entdecken Sie die Präzision: L-0402F 33N – SMD-Induktivität für anspruchsvolle Schaltungen
Sind Sie ein Ingenieur, Entwickler oder Hobbyist, der in präzisen elektronischen Schaltungen nach einer zuverlässigen Lösung sucht, um unerwünschte Hochfrequenzstörungen zu minimieren und die Signalintegrität zu gewährleisten? Die L-0402F 33N – eine SMD-Induktivität im kompakten 0402-Gehäuse mit einer Induktivität von 33 nH und einem Ferritkern – ist die ideale Komponente für anspruchsvolle Anwendungen, bei denen Größe, Leistung und Zuverlässigkeit entscheidend sind.
Warum die L-0402F 33N die überlegene Wahl ist
Standard-Induktivitäten stoßen oft an ihre Grenzen, wenn es um die Platzersparnis auf Leiterplatten und die Effizienz bei hohen Frequenzen geht. Die L-0402F 33N setzt hier neue Maßstäbe. Ihre geringe Größe im 0402-Format ermöglicht eine dichte Bestückung und den Einsatz in Miniaturgeräten. Der sorgfältig ausgewählte Ferritkern sorgt für exzellente Hochfrequenzeigenschaften und eine effektive Dämpfung von Störsignalen, was sie zu einer überlegenen Alternative zu herkömmlichen Drosseln macht.
Fortschrittliche Technologie für höchste Leistung
Die L-0402F 33N repräsentiert die Spitze der modernen SMD-Induktivitätstechnologie. Ihre Konstruktion ist auf maximale Effizienz und minimale Parasiten ausgelegt.
- Kompaktheit und Integration: Das 0402-Gehäuse (0.04 x 0.02 Zoll oder ca. 1.0 x 0.5 mm) ermöglicht eine extrem hohe Packungsdichte auf der Leiterplatte, was für die Entwicklung von immer kleineren und leistungsfähigeren elektronischen Geräten unerlässlich ist.
- Hochwertiger Ferritkern: Der speziell entwickelte Ferritkern bietet eine hervorragende Permeabilität im geforderten Frequenzbereich, was eine hohe Induktivität bei gleichzeitig geringem Platzbedarf ermöglicht. Dies ist entscheidend für die Filterung und Entkopplung von Hochfrequenzsignalen.

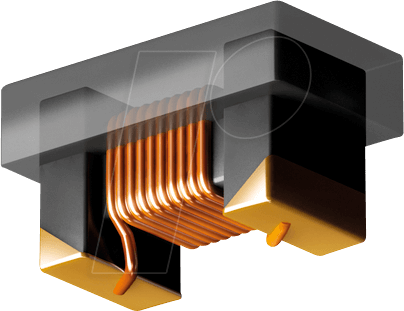

- Optimierte Wicklung: Die Wicklung des Kupferdrahtes ist präzise auf die Gehäusegröße abgestimmt, um die Induktivität von 33 nH exakt zu erreichen und gleichzeitig die parasitäre Kapazität zu minimieren.
- Zuverlässigkeit im Betrieb: Gefertigt unter strengen Qualitätskontrollen, gewährleistet die L-0402F 33N eine konsistente Leistung und Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
Anwendungsgebiete der L-0402F 33N
Die Vielseitigkeit der L-0402F 33N macht sie zu einer unverzichtbaren Komponente in einer breiten Palette von modernen Elektronikanwendungen. Ihre Fähigkeit, Hochfrequenzstörungen effektiv zu dämpfen und Signalintegrität zu wahren, prädestiniert sie für den Einsatz in:
- Mobiltelefonen und Wearables: In diesen Geräten ist jeder Millimeter Platz kostbar. Die L-0402F 33N ermöglicht die Integration leistungsstarker Filter und Entkopplungsschaltungen in extrem kompakten Designs.
- WLAN- und Bluetooth-Modulen: Für eine stabile und störungsfreie drahtlose Kommunikation sind präzise Hochfrequenzfilter unerlässlich. Diese Induktivität spielt eine Schlüsselrolle bei der Signalaufbereitung.
- Schaltnetzteilen und Spannungsreglern: Sie dient zur Glättung von Ausgangsspannungen und zur Reduzierung von Ripple-Strömen, was die Effizienz und Stabilität des Netzteils verbessert.
- NF- und HF-Verstärkern: Zur Entkopplung von Störsignalen und zur Gewährleistung der optimalen Funktion von Verstärkerschaltungen.
- RF-Schaltungen: In der Hochfrequenztechnik ist die präzise Steuerung von Induktivitäten entscheidend für die Impedanzanpassung und die Filterung von Funksignalen.
- IoT-Geräten (Internet of Things): Die zunehmende Miniaturisierung und Komplexität von IoT-Geräten erfordert Komponenten, die sowohl klein als auch leistungsfähig sind.
Technische Spezifikationen und Produktdetails
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | L-0402F 33N |
| Gehäusegröße | 0402 (SMD) |
| Induktivitätswert | 33 nH (Nanoh Henry) |
| Kernmaterial | Ferrit |
| Toleranz | Typischerweise ±10% (Präzise Toleranzwerte können je nach spezifischer Variante variieren und sollten dem Datenblatt entnommen werden.) |
| Max. Betriebsstrom | Speziell für hochfrequente Signalverarbeitung optimiert; detaillierte Strombelastbarkeit ist dem Datenblatt zu entnehmen, da diese von der DC-Resistenz und der zulässigen Erwärmung abhängt. |
| Eigenresonanzfrequenz (SRF) | Typischerweise sehr hoch im GHz-Bereich, um die Funktion im hohen Frequenzspektrum zu gewährleisten. |
| Betriebstemperaturbereich | Konzipiert für den breiten Einsatz in elektronischen Geräten, typischerweise von -40°C bis +125°C. |
| Anschlussart | Oberflächenmontage (SMD) |
| Anwendungen | HF-Filterung, Entkopplung, Signalverarbeitung, Impedanzanpassung in Mobiltelefonen, WLAN, Bluetooth, IoT-Geräten, Schaltnetzteilen. |
FAQ – Häufig gestellte Fragen zu L-0402F 33N – SMD-Induktivität, 0402, Ferrit, 33 nH
Was bedeutet die Angabe 0402 bei der SMD-Induktivität?
Die Angabe 0402 bezieht sich auf die physikalische Größe des Gehäuses der SMD-Komponente. Sie steht für 0.04 Zoll x 0.02 Zoll, was ungefähr 1.0 mm x 0.5 mm entspricht. Dies ist eine der kleinsten verfügbaren Größen für SMD-Bauteile und ermöglicht eine sehr dichte Bestückung von Leiterplatten.
Welchen Zweck erfüllt der Ferritkern in dieser Induktivität?
Der Ferritkern ist ein magnetisches Material, das dazu dient, die magnetische Flussdichte zu konzentrieren und dadurch die Induktivität zu erhöhen. Bei Hochfrequenzanwendungen hilft der Ferritkern zudem, unerwünschte Hochfrequenzstörungen zu dämpfen und zu absorbieren, was für die Signalintegrität und die Vermeidung von EMI (elektromagnetische Interferenz) entscheidend ist.
Ist die L-0402F 33N für DC-Anwendungen geeignet?
Diese Induktivität ist primär für Hochfrequenz- und Signalverarbeitungsanwendungen konzipiert. Während sie einen gewissen Gleichstrom leiten kann, ist ihre Hauptstärke die Filterung und Entkopplung im Wechselstrombereich, insbesondere im Hochfrequenzbereich. Für reine DC-Lasten mit hohen Strömen sind oft andere Induktivitätsarten besser geeignet.
Welche Toleranz hat die Induktivität von 33 nH?
Die Standardtoleranz für SMD-Induktivitäten im Bereich von wenigen Nanohenry liegt typischerweise bei ±10%. Für präzisere Anwendungen können auch Induktivitäten mit engeren Toleranzen verfügbar sein. Es ist ratsam, die genauen Spezifikationen im Produktdatenblatt des Herstellers zu prüfen.
In welchen Frequenzbereichen arbeitet diese Induktivität am effizientesten?
Die L-0402F 33N ist speziell für den Einsatz in hochfrequenten Anwendungen optimiert. Der Ferritkern bietet gute Dämpfungseigenschaften über einen weiten HF-Bereich, oft bis in den Multigigahertz-Bereich. Die genaue Effizienz und die Eigenresonanzfrequenz (SRF) sind entscheidend und sollten dem Datenblatt entnommen werden, um die optimale Funktion in der Zielanwendung sicherzustellen.
Wie wirkt sich die geringe Größe auf die Leistung aus?
Die geringe Größe des 0402-Gehäuses hat den Vorteil, dass die Induktivität sehr nah an den zu entkoppelnden oder filternden Komponenten platziert werden kann. Dies minimiert parasitäre Induktivitäten und Kapazitäten, die durch Leiterbahnlängen entstehen. Zudem ermöglicht sie die Integration in dicht bestückte Schaltungen, was für die Miniaturisierung moderner Geräte unerlässlich ist.
Kann ich die L-0402F 33N als Ersatz für eine Spule mit ähnlichem Wert, aber anderem Gehäuse, verwenden?
Theoretisch ist ein Ersatz möglich, wenn der Induktivitätswert (33 nH) identisch ist. Jedoch müssen auch andere elektrische Parameter wie die maximale Strombelastbarkeit, der Gleichstromwiderstand (DCR), die Eigenresonanzfrequenz (SRF) und die thermische Belastbarkeit berücksichtigt werden. Das 0402-Gehäuse ist auf geringere Strombelastbarkeit ausgelegt als größere Gehäuse. Prüfen Sie stets das Datenblatt und die Anforderungen Ihrer Schaltung.
