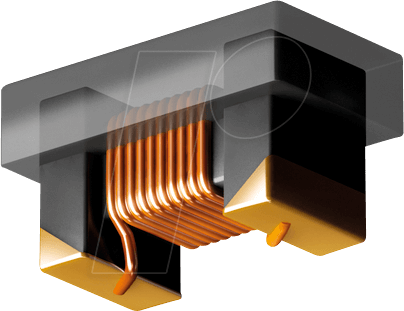

L-0402F 20N – Die Präzisions-SMD-Induktivität für anspruchsvolle Schaltungen
Wenn Sie auf der Suche nach einer hochzuverlässigen SMD-Induktivität zur Signalentkopplung, Filterung oder zur Feinabstimmung von Hochfrequenzschaltungen sind, bietet die L-0402F 20N die ideale Lösung. Entwickelt für Ingenieure, Techniker und Maker, die höchste Ansprüche an Performance und Miniaturisierung stellen, ermöglicht diese Ferrit-Induktivität eine kompromisslose Leistung in kleinstem Bauraum.
Überragende Leistung durch optimiertes Design
Die L-0402F 20N zeichnet sich durch eine herausragende Performance aus, die sie von Standardlösungen abhebt. Durch den Einsatz hochwertiger Ferritmaterialien und eine präzise Fertigung wird eine hohe Güte (Q-Faktor) über einen breiten Frequenzbereich erzielt. Dies minimiert Verluste und Verzerrungen in Ihren Schaltungen, was für kritische Anwendungen wie HF-Frontend-Designs, drahtlose Kommunikationsmodule oder präzise DC/DC-Wandler unerlässlich ist. Die kompakte Bauform im 0402-Format minimiert zudem die Induktivität der Leiterbahnen und spart wertvollen Platz auf der Leiterplatte, was die Integration in immer kleinere elektronische Geräte ermöglicht.
Anwendungsbereiche und technische Vorteile
Diese SMD-Induktivität ist konzipiert für eine Vielzahl von anspruchsvollen Anwendungen:
- Signalentkopplung: Beseitigung von unerwünschten hochfrequenten Störungen auf Signal- und Stromleitungen.
- HF-Filterung: Präzise Filterung von Frequenzbändern in Sende- und Empfangseinheiten.
- Impedanzanpassung: Optimierung von Signalwegen für maximale Leistung.
- Leistungsfilterung: Glättung von Ausgangssignalen in DC/DC-Wandlern und Stromversorgungen.
- EMV-Schutz: Reduzierung elektromagnetischer Interferenzen (EMI) und Verbesserung der elektromagnetischen Verträglichkeit (EMV).
Die L-0402F 20N bietet durch ihre spezifischen Eigenschaften eine verbesserte Stabilität und Zuverlässigkeit gegenüber diskreten Wickelspulen oder weniger optimierten Ferritkernen, insbesondere bei hohen Frequenzen und geringen Strömen. Die präzise definierte Induktivität von 20 nH ermöglicht eine genaue Steuerung des Schaltungsdesigns, was zu einer gesteigerten Effizienz und verbesserten Signalintegrität führt.
Hochwertige Materialien und Fertigung
Das Herzstück der L-0402F 20N bildet ein speziell entwickeltes Ferritmaterial, das für seine exzellenten magnetischen Eigenschaften und geringen Verluste bekannt ist. Dieses Material ermöglicht eine hohe Permeabilität bei gleichzeitig geringer Sättigungsneigung, was für eine stabile Induktivität über einen weiten Betriebsbereich sorgt. Die Fertigung erfolgt im anspruchsvollen SMD-0402-Gehäuse, das eine präzise Platzierung auf der Leiterplatte mittels automatisierter Bestückungsanlagen ermöglicht. Die Verkapselung schützt die empfindlichen Komponenten vor Umwelteinflüssen und mechanischer Beschädigung, was eine lange Lebensdauer und zuverlässigen Betrieb gewährleistet.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Artikelnummer | L-0402F 20N |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 0402 (1.0 mm x 0.5 mm) |
| Kernmaterial | Hochwertiges Ferrit |
| Induktivität | 20 nH (Nan Henry) |
| Toleranz | Typischerweise ±5% (genaue Spezifikation im Datenblatt) |
| Max. Strombelastbarkeit | Speziell optimiert für geringe bis mittlere Ströme, detaillierte Werte im Datenblatt |
| Betriebstemperaturbereich | Breit, für typische Elektronikanwendungen ausgelegt |
| ESR (Equivalent Series Resistance) | Niedrig, optimiert für geringe Verluste bei hohen Frequenzen |
| Q-Faktor | Hoch über einen breiten Frequenzbereich, für effiziente Filterung und Entkopplung |
| Anwendungsfrequenzbereich | Optimiert für Hochfrequenzanwendungen |
FAQ – Häufig gestellte Fragen zu L-0402F 20N – SMD-Induktivität, 0402, Ferrit, 20 nH
Was genau ist eine SMD-Induktivität und wofür wird sie verwendet?
Eine SMD-Induktivität, wie die L-0402F 20N, ist eine elektronische Komponente, die ein Magnetfeld erzeugt, wenn ein elektrischer Strom durch sie fließt. Sie wird in Schaltungen hauptsächlich zur Speicherung von Energie im Magnetfeld, zur Filterung von Frequenzen und zur Entkopplung von Signalen verwendet. SMD steht für Surface Mount Device, was bedeutet, dass sie direkt auf die Oberfläche einer Leiterplatte gelötet wird, was platzsparend und für die automatische Bestückung geeignet ist.
Warum ist das Gehäuseformat 0402 wichtig?
Das 0402-Gehäuseformat (entspricht etwa 1.0 mm x 0.5 mm) ist eines der kleinsten verfügbaren Standardgehäuse für SMD-Komponenten. Es ermöglicht eine extrem hohe Bauteildichte auf Leiterplatten und ist unerlässlich für die Miniaturisierung moderner elektronischer Geräte wie Smartphones, Wearables und IoT-Module.
Welche Vorteile bietet Ferrit als Kernmaterial gegenüber anderen Materialien?
Ferrit ist ein keramischer Werkstoff mit magnetischen Eigenschaften. Seine Vorteile liegen in der hohen Permeabilität bei hohen Frequenzen, was ihn ideal für Induktivitäten in HF-Anwendungen macht. Zudem weist Ferrit geringe Kernverluste auf, was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt. Im Vergleich zu Eisenpulverkernen bietet Ferrit oft eine bessere Leistung bei sehr hohen Frequenzen.
In welchen spezifischen Anwendungen ist die L-0402F 20N besonders geeignet?
Die L-0402F 20N ist prädestiniert für Anwendungen, bei denen präzise HF-Filterung, Signalentkopplung oder Impedanzanpassung in kleinstem Raum gefordert ist. Dazu gehören HF-Frontend-Module in Mobiltelefonen, WLAN- und Bluetooth-Modulen, GNSS-Empfängern, aber auch als Komponente in präzisen DC/DC-Wandlern und für das EMV-Management.
Wie beeinflusst die Toleranz der Induktivität die Schaltungsleistung?
Die Toleranz gibt an, wie stark die tatsächliche Induktivität von ihrem Nennwert abweicht. Für kritische Schaltungen, insbesondere in HF-Applikationen, ist eine geringe Toleranz (z.B. ±5%) entscheidend für eine genaue Abstimmung und optimale Performance. Eine höhere Toleranz kann zu unerwünschten Schwankungen in der Schaltungsfunktion führen.
Was bedeutet der Begriff „Sättigung“ bei Induktivitäten und wie wirkt sich die L-0402F 20N darauf aus?
Sättigung tritt auf, wenn der Kern einer Induktivität durch einen zu hohen Stromfluss magnetisch gesättigt wird. Dies führt dazu, dass die Induktivität stark abnimmt. Die L-0402F 20N ist für ihre jeweilige Strombelastbarkeit optimiert, um eine Sättigung bei den vorgesehenen Betriebsströmen zu vermeiden und somit eine konstante Induktivität zu gewährleisten.
Wie wird sichergestellt, dass die L-0402F 20N die gewünschte Leistung über die Zeit beibehält?
Die L-0402F 20N wird aus hochwertigen Materialien gefertigt und unterliegt strengen Qualitätskontrollen. Die Verkapselung schützt die Komponente vor Umwelteinflüssen wie Feuchtigkeit und Staub, die die Leistung beeinträchtigen könnten. Dies gewährleistet eine hohe Zuverlässigkeit und eine lange Lebensdauer der Induktivität im Feld.
