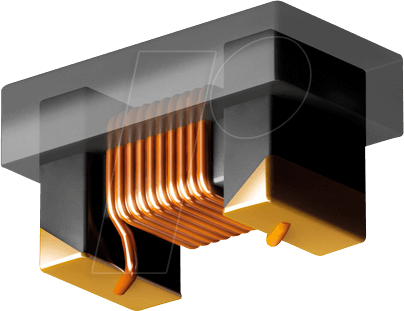

Präzision und Effizienz für Ihre Schaltung: Die L-0402F 100N SMD-Induktivität
Die L-0402F 100N SMD-Induktivität mit 100 nH ist die ideale Lösung für Entwickler und Ingenieure, die höchste Ansprüche an die Signalintegrität und Energieeffizienz in kompakten Schaltungen stellen. Dieses Bauteil minimiert unerwünschte elektromagnetische Störungen und sorgt für eine stabile Stromversorgung, was es unverzichtbar für die Realisierung anspruchsvoller elektronischer Designs macht.
Überlegene Leistung durch fortschrittliche Ferrit-Technologie
Im Vergleich zu herkömmlichen Induktivitäten zeichnet sich die L-0402F 100N durch ihren hochwertigen Ferritkern aus. Dieser ermöglicht eine herausragende Leistung in Bezug auf Sättigungsstrom und Q-Faktor über einen breiten Frequenzbereich. Die präzise Fertigung im 0402-Format erlaubt die Integration in extrem dichte Leiterplattendesigns, ohne Kompromisse bei der elektrischen Performance einzugehen. Dies macht sie zur bevorzugten Wahl für Applikationen, bei denen Platz und Effizienz Hand in Hand gehen müssen.
Optimierte Signalintegrität und Rauschunterdrückung
In modernen Elektronikgeräten ist die Signalintegrität von entscheidender Bedeutung. Störende Interferenzen und unerwünschte Resonanzen können die Funktionalität beeinträchtigen und zu Fehlfunktionen führen. Die L-0402F 100N SMD-Induktivität fungiert als effektiver Tiefpassfilter, der hochfrequente Störungen aus dem Signalweg absorbiert. Durch ihre spezifische Induktivität von 100 nH wird eine gezielte Filterung erreicht, die für eine klare und unverfälschte Signalübertragung sorgt. Dies ist besonders wichtig in Bereichen wie HF-Anwendungen, Datenübertragung und Sensorik, wo jede Signalverzerrung kritisch sein kann.
Kompakte Bauform für anspruchsvolle Anwendungen
Das 0402-Format ist ein Schlüsselfaktor für die universelle Einsetzbarkeit der L-0402F 100N. Diese winzige Baugröße ermöglicht die Implementierung auf Leiterplatten mit extrem hoher Komponentendichte, wie sie in Smartphones, Wearables, medizinischen Geräten und IoT-Anwendungen üblich sind. Die automatengerechte Bestückung unterstützt effiziente Produktionsprozesse und reduziert die Herstellkosten. Trotz ihrer geringen Größe bietet diese Induktivität eine beeindruckende Leistungsfähigkeit, die herkömmliche größere Bauteile übertrifft.
Technische Spezifikationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkt-Typ | SMD-Induktivität |
| Modell-Nummer | L-0402F 100N |
| Bauform (Größe) | 0402 (entspricht ca. 1,0 mm x 0,5 mm) |
| Induktivitätswert | 100 nH (Nanohenry) |
| Kernmaterial | Hochwertiger Ferrit |
| Toleranz | Standardtoleranz (typischerweise ±10% oder besser, je nach genauer Spezifikation des Herstellers) |
| Maximaler Gleichstromwiderstand (DCR) | Niedrig, optimiert für minimale Leistungsverluste (genaue Werte sind herstellerspezifisch und kritisch für die Effizienz) |
| Sättigungsstrom | Ausgelegt für effiziente Leistung auch bei höheren Stromlasten (Details variieren je nach spezifischer Ausführung des Ferritkerns) |
| Einsatzfrequenzbereich | Breitbandig, geeignet für verschiedene HF- und NF-Anwendungen |
| Betriebstemperaturbereich | Standard industrieller Temperaturbereich (z.B. -40°C bis +125°C, je nach Herstellerdatenblatt) |
| Verkapselungsmaterial | Robuste, halogenfreie Beschichtung für Langlebigkeit und Umweltverträglichkeit |
| Löten | Geeignet für gängige Oberflächenmontagetechniken (SMT), wie Reflow-Löten |
Vorteile der L-0402F 100N für Ihre Entwicklung
- Kompaktheit und Platzersparnis: Die 0402-Bauform ermöglicht extrem miniaturisierte Schaltungsdesigns.
- Effektive Rauschunterdrückung: Ferritkern absorbiert unerwünschte hochfrequente Störungen.
- Verbesserte Signalintegrität: Sorgt für klare und unverfälschte Signale in kritischen Anwendungen.
- Hohe Effizienz: Geringer DCR minimiert Leistungsverluste und erhöht die Energieeffizienz.
- Breiter Anwendungsbereich: Ideal für HF, Stromversorgungen, Datenleitungen und mehr.
- Zuverlässigkeit: Hochwertige Materialien und präzise Fertigung gewährleisten Langlebigkeit.
- Kosteneffiziente Fertigung: Standardisierte Bauform und SMT-Kompatibilität reduzieren Produktionsaufwand.
Einsatzgebiete im Detail
Die L-0402F 100N SMD-Induktivität findet breite Anwendung in zahlreichen High-Tech-Bereichen. In Mobiltelefonen und anderen mobilen Kommunikationsgeräten ist sie essenziell für die Filterung von HF-Signalen und die Stabilisierung von Stromversorgungen, um eine optimale Leistung und Reichweite zu gewährleisten. In der Automobilindustrie spielt sie eine wichtige Rolle bei der Entstörung von Steuergeräten und der Sicherstellung der Zuverlässigkeit elektronischer Systeme unter rauen Umgebungsbedingungen. Für Medizintechnik-Anwendungen ist die präzise Signalverarbeitung und die Einhaltung strenger EMI/EMC-Normen von größter Bedeutung, wozu diese Induktivität maßgeblich beiträgt. Auch in der industriellen Automatisierung und im Bereich des Internet of Things (IoT) leistet sie einen wertvollen Beitrag zur Robustheit und Effizienz von Sensoren, Steuerungen und Kommunikationsmodulen.
Technologische Überlegenheit des Ferritkerns
Der Kern der L-0402F 100N besteht aus sorgfältig ausgewählten Ferritmaterialien, die für ihre exzellenten magnetischen Eigenschaften bei hohen Frequenzen bekannt sind. Ferrite bieten eine hohe Permeabilität, was eine effektive Speicherung magnetischer Energie ermöglicht, ohne dass es zu nennenswerten Sättigungsverlusten kommt, selbst bei moderaten Stromstärken. Im Gegensatz zu Eisenkerninduktivitäten minimieren Ferritkerne Wirbelstromverluste, was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt. Diese Eigenschaft ist entscheidend für die Miniaturisierung und die Energieeffizienz moderner elektronischer Geräte. Die spezifische Zusammensetzung des Ferrits wird präzise auf den gewünschten Induktivitätswert und das Anforderungsprofil abgestimmt, um die optimale Balance zwischen Induktivität, Gütefaktor (Q-Faktor) und Sättigungsstrom zu erzielen.
Die Rolle der Induktivität in Stromversorgungsdesigns
In Schaltnetzteilen und Spannungsreglern ist die Induktivität ein zentrales Bauteil. Die L-0402F 100N spielt hier eine entscheidende Rolle bei der Glättung von Ausgangsspannungen und der Filterung von Schaltgeräuschen. Ihre Fähigkeit, Energie im magnetischen Feld zu speichern und wieder abzugeben, ermöglicht die Umwandlung von Gleichstrom in eine stabilere Ausgangsspannung mit geringen Restwelligkeiten. Der hohe Sättigungsstrom stellt sicher, dass die Induktivität auch bei Lastspitzen ihre Funktion beibehält, ohne dass es zu einem Abfall der Induktivität und damit zu einer Verschlechterung der Spannungsregelung kommt. Dies ist essentiell für die zuverlässige Stromversorgung empfindlicher elektronischer Komponenten.
Optimierung der elektromagnetischen Verträglichkeit (EMV)
Die L-0402F 100N ist ein wirkungsvolles Werkzeug zur Erfüllung strenger EMV-Normen. Durch ihre Fähigkeit, hochfrequente Störsignale zu absorbieren, trägt sie dazu bei, dass elektronische Geräte weder sich selbst stören noch andere Geräte negativ beeinflussen. Dies ist in einem immer dichter werdenden Spektrum elektronischer Geräte unerlässlich, um eine reibungslose Funktion und Konformität mit gesetzlichen Bestimmungen zu gewährleisten. Die präzise Dimensionierung und der hochwertige Kern tragen dazu bei, das EMI-Budget eines Systems effektiv zu verwalten.
Häufig gestellte Fragen zu L-0402F 100N – SMD-Induktivität, 0402, Ferrit, 100 nH
Was genau ist eine SMD-Induktivität und wofür wird sie benötigt?
Eine SMD-Induktivität (Surface Mount Device) ist ein elektronisches Bauteil, das zur Speicherung von Energie in Form eines Magnetfeldes dient. Sie wird in Schaltungen verwendet, um den Stromfluss zu regulieren, unerwünschte hochfrequente Signale zu filtern, Oszillatoren zu erzeugen oder als Teil von Resonanzkreisen zu fungieren. Die L-0402F 100N mit ihren 100 Nanohenry ist speziell für Anwendungen konzipiert, bei denen präzise Filterung und Energieeffizienz in einem sehr kleinen Formfaktor gefordert sind.
Warum ist das 0402-Format für moderne Elektronik wichtig?
Das 0402-Format ist eine der kleinsten verfügbaren Bauformen für oberflächenmontierte Bauteile (ca. 1,0 x 0,5 mm). Es ermöglicht die Entwicklung von extrem kompakten und leichten elektronischen Geräten, wie sie in Smartphones, Wearables, medizinischen Geräten und IoT-Anwendungen benötigt werden. Diese Miniaturisierung ist entscheidend für die fortschreitende Integration von Elektronik in immer kleinere Gehäuse und für die Erhöhung der Bauteildichte auf Leiterplatten.
Welche Vorteile bietet ein Ferritkern gegenüber anderen Materialien?
Ein Ferritkern bietet gegenüber anderen Materialien wie Eisenkern eine bessere Leistung bei hohen Frequenzen. Ferrite haben eine hohe magnetische Permeabilität, was eine effiziente Energiespeicherung ermöglicht, und sie weisen geringere Wirbelstromverluste auf. Dies führt zu einer höheren Effizienz, geringerer Wärmeentwicklung und einer besseren Leistung über einen breiteren Frequenzbereich, was für die L-0402F 100N in ihren spezifischen Anwendungsgebieten von großem Vorteil ist.
Wie beeinflusst der Induktivitätswert von 100 nH die Leistung der Schaltung?
Der Induktivitätswert von 100 Nanohenry (nH) ist entscheidend für die Filtercharakteristik und die Resonanzfrequenz einer Schaltung. Für die L-0402F 100N bedeutet dies, dass sie als Tiefpassfilter besonders effektiv bei der Unterdrückung von Frequenzen oberhalb eines bestimmten Schwellenwerts agiert. In HF-Anwendungen bestimmt dieser Wert die genaue Einstellung von Filtern und Schwingkreisen, um spezifische Frequenzbereiche zu passieren oder zu blockieren.
Für welche spezifischen Anwendungen ist die L-0402F 100N besonders gut geeignet?
Die L-0402F 100N ist ideal für Anwendungen, die eine präzise Rauschunterdrückung und Signalintegrität erfordern. Dazu gehören HF-Filter in mobilen Geräten, Entstörfilter in Datenleitungen, Stromversorgungsschaltungen für empfindliche Sensoren, Filter für die EMI/EMC-Reduzierung in industriellen Steuerungen und Module für das Internet der Things (IoT). Ihre Kompaktheit macht sie zudem perfekt für Designs mit hoher Bauteildichte.
Kann die L-0402F 100N für jede Art von Filterung verwendet werden?
Die L-0402F 100N ist aufgrund ihres spezifischen Induktivitätswertes von 100 nH und ihres Ferritkerns am besten für die Filterung von hochfrequenten Störungen geeignet. Sie ist ein exzellentes Bauteil für Tiefpassfilter oder als Teil komplexerer Filternetzwerke. Für sehr niedrige Frequenzen oder sehr hohe Leistungsanforderungen können andere Induktivitätswerte oder Bauteiltypen erforderlich sein. Eine genaue Auslegung im Schaltungsdesign ist stets zu empfehlen.
Welche Rolle spielt die Toleranz des Induktivitätswertes?
Die Toleranz des Induktivitätswertes gibt an, wie stark der tatsächliche Wert von dem Nennwert (hier 100 nH) abweichen kann. Eine engere Toleranz (z.B. ±5%) führt zu einer präziseren und reproduzierbareren Schaltungsperformance, was besonders in kritischen Anwendungen wie HF-Design oder Präzisionsmesstechnik wichtig ist. Standardmäßig liegt die Toleranz oft bei ±10%. Die genaue Angabe der Toleranz finden Sie im Datenblatt des Herstellers.
