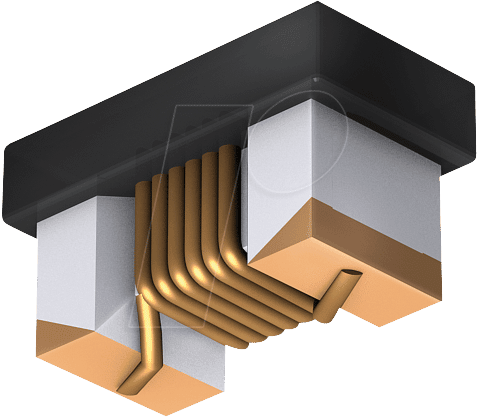

Präzision in Klein: Die L-0402AS 4,7N SMD Keramik-Induktivität für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen und kompakten Lösung zur Filterung, Entkopplung oder zur Speicherung von Energie in hochfrequenten elektronischen Schaltungen? Die L-0402AS 4,7N SMD Keramik-Induktivität ist die ideale Wahl für Entwickler und Ingenieure, die Wert auf Präzision, Signalintegrität und minimale Baugröße legen. Diese Induktivität wurde speziell entwickelt, um den strengen Anforderungen moderner elektronischer Geräte gerecht zu werden, wo Platzersparnis und Leistungsfähigkeit Hand in Hand gehen.
Unvergleichliche Leistung und Zuverlässigkeit in kompakter Bauform
Die L-0402AS 4,7N SMD Keramik-Induktivität übertrifft herkömmliche Lösungsansätze durch ihre herausragende Kombination aus geringer Größe, hoher Präzision und exzellenten HF-Eigenschaften. Im Gegensatz zu größeren oder weniger spezialisierten Induktivitäten bietet die L-0402AS dank ihres keramischen Kernmaterials und der präzisen Fertigung eine konstant hohe Induktivität von 4,7 nH bei gleichzeitig geringen parasitären Effekten. Dies ermöglicht eine optimierte Schaltungsperformance, reduziert Signalverluste und minimiert unerwünschte Kopplungen – entscheidende Faktoren für die Entwicklung leistungsfähiger und störungsarmer elektronischer Systeme. Ihre SMD-Bauform (Surface Mount Device) ermöglicht zudem eine einfache und automatisierte Bestückung auf Leiterplatten, was Produktionskosten senkt und die Effizienz steigert.
Technische Spezifikationen und Konstruktionsvorteile
Die L-0402AS 4,7N SMD Keramik-Induktivität zeichnet sich durch eine Reihe von Konstruktionsmerkmalen aus, die sie zur überlegenen Wahl für anspruchsvolle Applikationen machen:
- Kompakte Baugröße: Die 0402er Bauform (entspricht ca. 1mm x 0.5mm) ermöglicht eine extrem platzsparende Integration, ideal für mobile Geräte, Wearables und miniaturisierte Elektronik.
- Hohe Güte (Q-Faktor): Ein hoher Gütefaktor gewährleistet minimale Energieverluste im Schwingkreis und eine effiziente Filterung. Dies ist entscheidend für die Signalreinheit und die Optimierung der Schaltungsperformance.
- Geringer Gleichstromwiderstand (DCR): Der niedrige DCR minimiert Spannungsabfälle und Verlustleistung, was für energieeffiziente Designs von großer Bedeutung ist.
- Robuste Keramikkern-Konstruktion: Das keramische Material bietet ausgezeichnete thermische Stabilität und Widerstandsfähigkeit gegenüber Umwelteinflüssen, was eine langfristige Zuverlässigkeit sicherstellt.
- Gleichbleibende Induktivität: Die präzise Fertigung garantiert eine konsistente Induktivität über verschiedene Chargen hinweg, was die Design-Sicherheit erhöht.
- Breiter Frequenzbereich: Geeignet für den Einsatz in einer Vielzahl von Hochfrequenzanwendungen, von RF-Schaltungen bis hin zu digitalen Schnittstellen.
Anwendungsgebiete der L-0402AS 4,7N
Die L-0402AS 4,7N SMD Keramik-Induktivität findet breite Anwendung in verschiedenen Bereichen der modernen Elektronikentwicklung:
- RF-Schaltungen: Filterung, Impedanzanpassung und Resonanzkreise in Mobiltelefonen, WLAN-Modulen, Bluetooth-Geräten und anderen drahtlosen Kommunikationssystemen.
- Signalentkopplung: Reduzierung von Rauschen und unerwünschten Schwingungen auf Stromversorgungsleitungen und Datensignalen.
- EMV-Filterung: Unterdrückung von elektromagnetischen Störungen (EMI) zur Einhaltung von Zulassungsstandards.
- Leistungsfilterung: In DC/DC-Wandlern und anderen Stromversorgungsschaltungen zur Glättung von Ausgangsspannungen.
- Digitaltechnik: Entkopplung von Takt- und Datensignalen zur Verbesserung der Signalintegrität.
Detaillierte Produktdaten im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | SMD Keramik-Induktivität |
| Modellbezeichnung | L-0402AS 4,7N |
| Induktivitätswert | 4,7 nH (Nanohenry) |
| Bauform | 0402 (Standard-SMD-Größe) |
| Material Kern | Hochwertiges Keramikmaterial mit exzellenten dielektrischen Eigenschaften und thermischer Stabilität. Ermöglicht präzise Induktivitätswerte und minimiert magnetische Verluste. |
| Isolierung | Die Keramikstruktur bietet intrinsische Isolation, welche die Anfälligkeit für Übersprechen und parasitäre Effekte reduziert. |
| Toleranz | Präzise Fertigung für enge Toleranzen, gewährleistet konsistente elektrische Eigenschaften über die gesamte Produktionscharge hinweg. Dies ist kritisch für die reproduzierbare Schaltungsperformance. |
| Einsatztemperatur | Geeignet für einen breiten Betriebstemperaturbereich, was Zuverlässigkeit unter verschiedenen Umgebungsbedingungen sicherstellt. Spezifische Temperaturbereiche sind produktspezifisch dokumentiert. |
| Verkapselung | Standard-SMD-Verkapselung für Lötbarkeit auf gängigen Leiterplattentypen. Schützt die innere Struktur vor Umwelteinflüssen. |
| Anwendungen | HF-Schaltungen, Signalentkopplung, Rauschfilterung, Impedanzanpassung, Leistungsfilterung in mobilen Geräten, IoT-Anwendungen, Telekommunikation und Unterhaltungselektronik. |
FAQ – Häufig gestellte Fragen zu L-0402AS – SMD Keramik-Induktivität, 0402AS 4,7 nH
Was ist die Hauptanwendung der L-0402AS 4,7N SMD Keramik-Induktivität?
Die L-0402AS 4,7N ist primär für hochfrequente Anwendungen konzipiert, wo sie zur Signalentkopplung, Filterung von Rauschen und zur Impedanzanpassung in RF-Schaltungen, digitalen Signalpfaden und Stromversorgungsmodulen eingesetzt wird. Ihre geringe Baugröße macht sie ideal für kompakte Designs.
Warum ist eine Keramik-Induktivität wie die L-0402AS 4,7N besser als eine Luftspule in SMD-Bauform?
Keramik-Induktivitäten bieten im Vergleich zu luftbasierten SMD-Induktivitäten oft eine höhere Stabilität gegenüber Temperaturschwankungen, eine geringere Größe bei vergleichbarer Leistung und eine bessere mechanische Robustheit. Die L-0402AS profitiert zudem von der präzisen Kontrolle der magnetischen Eigenschaften durch das keramische Material.
Welche Vorteile bietet die 0402er Bauform?
Die 0402er Bauform ist eine der kleinsten verfügbaren SMD-Bauformen. Sie ermöglicht eine extrem dichte Bestückung von Leiterplatten, was für die Miniaturisierung von elektronischen Geräten wie Smartphones, Wearables und IoT-Sensoren unerlässlich ist.
Wie wirkt sich die Induktivität von 4,7 nH auf die Schaltungsperformance aus?
Ein Induktivitätswert von 4,7 nH ist typisch für Anwendungen im Gigahertz-Bereich. Diese spezifische Größe ist oft optimal für die Filterung hochfrequenter Störsignale, die Resonanzbildung in bestimmten Frequenzbereichen oder die effektive Entkopplung, ohne die Signalfrequenz selbst zu stark zu beeinflussen.
Ist die L-0402AS 4,7N für den Einsatz in rauen Umgebungen geeignet?
Dank ihrer robusten Keramikkern-Konstruktion und der SMD-Verkapselung ist die L-0402AS 4,7N für den Einsatz in einer Vielzahl von Umgebungsbedingungen konzipiert, einschließlich solcher mit Temperaturschwankungen. Die spezifische Umweltverträglichkeit hängt von den genauen Spezifikationen und der Anwendung ab.
Welchen Einfluss hat der Q-Faktor auf die Funktionalität der Induktivität?
Der Q-Faktor (Gütefaktor) gibt das Verhältnis von Energiebereitstellung zu Energieverlust in einer Induktivität an. Ein hoher Q-Faktor, wie er typischerweise bei hochwertigen Keramik-Induktivitäten zu finden ist, bedeutet geringere Verluste und somit eine effizientere Schaltung. Dies ist besonders wichtig in HF-Schwingkreisen und Filtern, wo eine hohe Signalreinheit und minimale Dämpfung gefordert sind.
Wie wird die L-0402AS 4,7N auf einer Leiterplatte montiert?
Als SMD-Bauteil wird die L-0402AS 4,7N mittels Reflow-Lötverfahren oder Wellenlöten auf einer Leiterplatte montiert. Sie wird direkt auf die Lötpads der Platine platziert und mit Lot verbunden, was eine automatisierte und kosteneffiziente Bestückung ermöglicht.
