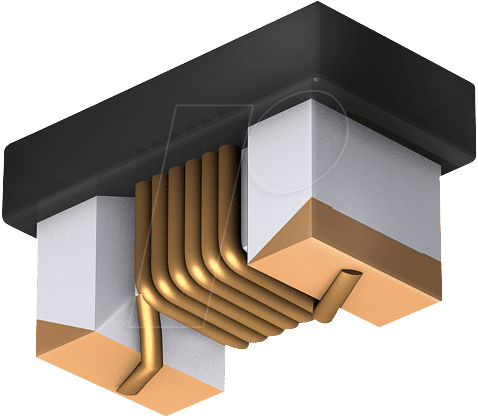

L-0402AS 220N – SMD Keramik-Induktivität für Präzisionsanwendungen
Sie benötigen eine zuverlässige und kompakte Induktivität für Ihre anspruchsvollen elektronischen Schaltungen? Die L-0402AS 220N – eine SMD Keramik-Induktivität mit 220nH Nenninduktivität – wurde entwickelt, um Filter- und Schwingkreisaufgaben in modernen Elektronikdesigns präzise zu erfüllen. Ideal für Entwickler, Ingenieure und Fertigungsbetriebe, die höchste Performance und Miniaturisierung in HF- und NF-Anwendungen fordern.
Vorteile der L-0402AS 220N – Überlegene Leistung im SMD-Format
Die L-0402AS 220N setzt Standards in puncto Leistungsfähigkeit und Zuverlässigkeit. Ihre Konstruktion aus hochwertiger Keramik als Kernmaterial minimiert parasitäre Effekte wie Wirbelstromverluste und sorgt für eine exzellente thermische Stabilität. Im Vergleich zu herkömmlichen Ferrit- oder Luftkernspulen bietet dieses Keramik-SMD-Bauteil eine konsistentere Performance über einen breiten Temperaturbereich und bei hohen Frequenzen. Die kompakte Bauform des 0402-Gehäuses ermöglicht eine dichte Bestückung auf der Leiterplatte und ist somit prädestiniert für mobile Geräte, Telekommunikationsequipment und miniaturisierte Schaltungen.
Technische Spezifikationen und Materialqualität
Die L-0402AS 220N zeichnet sich durch ihre präzise gefertigte Struktur aus.
- Hohe Präzision der Induktivität: Mit 220nH Nennwert ist diese Induktivität für spezifische Frequenzbereiche optimiert.
- Keramikkern: Bietet hervorragende dielektrische Eigenschaften, geringe Verluste und gute thermische Stabilität, was zu einer konstanten Induktivität führt, unabhängig von Temperaturschwankungen.
- SMD-Bauform (0402): Ermöglicht effiziente Bestückungsprozesse auf Leiterplatten und reduziert den Platzbedarf erheblich.
- Langlebigkeit: Robuste Konstruktion für eine lange Lebensdauer und zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.
- Geringer Gleichstromwiderstand (DCR): Minimiert Leistungsverluste und verbessert die Energieeffizienz der Schaltung.
- Hohe Güte (Q-Faktor): Essentiell für die Effizienz von Filtern und Schwingkreisen, reduziert Signalverfälschungen.
Umfangreiche Anwendungsbereiche
Die L-0402AS 220N ist ein vielseitiger Baustein in der modernen Elektronikentwicklung. Ihre herausragenden Eigenschaften machen sie zur idealen Wahl für:
- HF-Filterung: In Mobiltelefonen, WLAN-Modulen, Bluetooth-Geräten und anderen drahtlosen Kommunikationssystemen zur Unterdrückung unerwünschter Frequenzen und zur Signalreinigung.
- Schwingkreise: Als integraler Bestandteil von Oszillatoren und Frequenzgeneratoren, wo präzise Frequenzstabilität entscheidend ist.
- Impedanzanpassung: Zur Optimierung des Signalflusses und zur Maximierung der Leistungsübertragung in Hochfrequenzschaltungen.
- EMI/RFI-Filterung: Zur Reduzierung elektromagnetischer und Hochfrequenz-Störungen, die die Leistung empfindlicher elektronischer Geräte beeinträchtigen könnten.
- DC-DC-Wandler: Als Teil von Glättungsfiltern in Spannungsreglern zur Unterdrückung von Schaltgeräuschen und zur Verbesserung der Ausgangsspannung.
- Audio- und Signalverarbeitung: Zur Entkopplung von Signalwegen und zur Filterung unerwünschter Frequenzen in analogen und digitalen Signalpfaden.
Detaillierte Produktdaten und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | L-0402AS 220N |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 0402 (entspricht ca. 1.0mm x 0.5mm) |
| Induktivität | 220 nH (Nanohenry) |
| Toleranz der Induktivität | Typisch ±5% oder ±10% (genaue Angabe des Herstellers beachten) |
| Kernmaterial | Hochwertiges Keramikmaterial |
| Maximaler Gleichstrom (DC-Strombelastbarkeit) | Speziell für geringe Ströme in HF-Anwendungen optimiert (genaue Angabe des Herstellers für Sättigungsstrom beachten) |
| Maximaler Wechselstrom (AC-Strombelastbarkeit) | Abhängig von der Betriebsfrequenz und zulässigen Erwärmung; für HF-Filterung und Signalwege konzipiert. |
| Gleichstromwiderstand (DCR) | Niedrig, optimiert für geringe Verluste in HF-Anwendungen. Genaue Werte sind aus dem Datenblatt des Herstellers zu entnehmen. |
| Eigenresonanzfrequenz (SRF) | Hoch, für den vorgesehenen Frequenzbereich optimiert, um unerwünschte Resonanzen zu vermeiden. |
| Betriebstemperaturbereich | Breit, typisch -40°C bis +85°C oder höher, abhängig von der Materialspezifikation des Herstellers. |
| Verpackung | Typischerweise auf Rolle (Tape & Reel) für automatische Bestückungsmaschinen. |
FAQ – Häufig gestellte Fragen zu L-0402AS 220N – SMD Keramik-Induktivität, 0402AS 220 nH
Was ist der Hauptvorteil der Verwendung einer Keramik-Induktivität gegenüber anderen Materialien wie Ferrit?
Keramik-Induktivitäten wie die L-0402AS 220N bieten überlegene thermische Stabilität und geringere Verluste bei hohen Frequenzen. Dies führt zu einer konstanteren Induktivität über einen breiteren Temperaturbereich und minimiert Signalverzerrungen in HF-Anwendungen. Ferritkerne können bei hohen Temperaturen oder hohen Stromstärken schneller sättigen und weisen oft höhere Verluste auf.
Für welche spezifischen Frequenzbereiche ist die L-0402AS 220N am besten geeignet?
Die L-0402AS 220N ist primär für den Einsatz in Hochfrequenzanwendungen konzipiert. Typische Einsatzbereiche liegen im MHz-Bereich, beispielsweise in der Mobilfunktechnik, WLAN und anderen drahtlosen Kommunikationssystemen. Die genauen optimalen Frequenzbereiche sowie die Eigenresonanzfrequenz (SRF) sind dem detaillierten Datenblatt des Herstellers zu entnehmen.
Wie beeinflusst die SMD-Bauform 0402 die Leistung und Anwendung des Bauteils?
Die 0402-Bauform ist extrem klein (ca. 1.0mm x 0.5mm), was eine sehr dichte Bestückung auf Leiterplatten ermöglicht. Dies ist entscheidend für die Miniaturisierung von Geräten, wie Smartphones oder Wearables. Zudem reduziert die geringe Größe die parasitären Kapazitäten und Induktivitäten, was die Leistung in Hochfrequenzschaltungen positiv beeinflusst.
Welche Rolle spielt die Induktivität von 220nH in elektronischen Schaltungen?
Eine Induktivität von 220nH speichert Energie in einem Magnetfeld, wenn Strom durch sie fließt. Diese Eigenschaft wird genutzt, um Wechselströme zu dämpfen oder zu filtern und Gleichströme durchzulassen. In Kombination mit Kondensatoren bildet sie Schwingkreise zur Frequenzerzeugung oder Filterung. Der spezifische Wert von 220nH ist für bestimmte Frequenzweichen und Filterkonfigurationen in HF-Schaltungen optimiert.
Ist die L-0402AS 220N für Anwendungen mit hohen Stromstärken geeignet?
Die L-0402AS 220N ist primär für HF-Filterung und Signalpfade konzipiert, wo die Stromstärken in der Regel moderat sind. Für Anwendungen, die hohe DC-Strombelastbarkeit erfordern (z.B. in Leistungselektronik), sind speziell dafür ausgelegte Induktivitäten mit größeren Kernen und höheren Sättigungsströmen notwendig. Die genaue DC-Strombelastbarkeit ist dem Datenblatt des Herstellers zu entnehmen.
Wie kann die L-0402AS 220N zur Verbesserung der Signalintegrität beitragen?
Durch ihre Fähigkeit, unerwünschte Frequenzen zu filtern und hochfrequente Störungen (EMI/RFI) zu unterdrücken, hilft die L-0402AS 220N, die Klarheit und Reinheit von Signalen zu bewahren. Dies ist entscheidend für die Signalintegrität, besonders in empfindlichen Kommunikations- und Datenübertragungssystemen, wo Rauschen zu Datenfehlern führen kann.
Welche Art von Lötverfahren wird für SMD-Induktivitäten wie die L-0402AS 220N empfohlen?
Aufgrund der geringen Größe und der SMD-Natur der L-0402AS 220N sind gängige Lötverfahren wie Reflow-Löten oder Dampfphasenlöten die bevorzugte Methode. Hierbei wird das Bauteil auf die Leiterplatte aufgebracht, mit Lotpaste bestrichen und dann im Ofen erwärmt, um eine zuverlässige Verbindung zu gewährleisten. Präzisions-Handlötung ist bei dieser Größe und für professionelle Anwendungen in der Regel nicht die erste Wahl.
