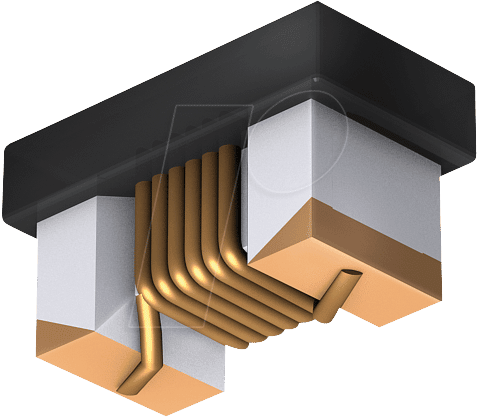

L-0402AS 100N – SMD Keramik-Induktivität, 0402AS 100 nH: Präzision für anspruchsvolle Schaltungsdesigns
Sie suchen nach einer hochzuverlässigen und kompakten Lösung zur Filterung von Störsignalen oder zur Energiespeicherung in Ihrer elektronischen Schaltung? Die L-0402AS 100N SMD Keramik-Induktivität ist speziell für Entwickler, Ingenieure und Hobbyisten konzipiert, die Wert auf höchste Präzision, miniaturisierte Bauformen und exzellente elektrische Eigenschaften legen. Diese Komponente fügt sich nahtlos in moderne Leiterplattendesigns ein und ermöglicht die Realisierung leistungsfähiger Systeme bei gleichzeitig minimalem Platzbedarf.
Warum L-0402AS 100N die überlegene Wahl ist
Im Vergleich zu herkömmlichen Drahtwickelinduktivitäten bietet die L-0402AS 100N eine Reihe signifikanter Vorteile. Ihre Keramikbauweise gewährleistet eine herausragende thermische Stabilität und geringe parasitäre Kapazitäten, was sie ideal für Hochfrequenzanwendungen macht. Die SMD-Bauform ermöglicht eine automatisierte Bestückung und reduziert Lötstellenprobleme. Darüber hinaus zeichnet sich diese Keramik-Induktivität durch ihre Robustheit gegenüber mechanischen Belastungen und ihre Beständigkeit gegen Umwelteinflüsse aus, was eine lange Lebensdauer und zuverlässige Funktionalität in verschiedensten Einsatzumgebungen sicherstellt. Die präzise gefertigte Induktivität mit 100 nH Nennwert ist optimiert für Anwendungen, bei denen geringe Verluste und hohe Stabilität entscheidend sind.
Herausragende Leistung und Zuverlässigkeit
Die L-0402AS 100N zeichnet sich durch ihre exzellente Performance aus. Sie wurde entwickelt, um in kritischen Schaltungsteilen, wie z.B. in HF-Filtern, Energiesparschaltungen, oder als Teil von Schwingkreisen, zuverlässig zu arbeiten. Die hohe Güte (Q-Faktor) bei relevanten Frequenzen minimiert Signalverluste und gewährleistet eine effiziente Energieübertragung. Die geringe Gleichstromwiderstand (DCR) trägt zur Reduzierung des Energieverbrauchs bei.
Vorteile der L-0402AS 100N im Überblick
- Kompakte Bauform: Die 0402er-Größe (entspricht 1.0mm x 0.5mm) ermöglicht eine extreme Miniaturisierung von Schaltungen, ideal für mobile Geräte, Wearables und IoT-Anwendungen.
- Hohe Frequenzstabilität: Durch die Keramik-Dielektrikum und die spezielle Fertigungstechnik werden hohe Selbstresonanzfrequenzen (SRF) erzielt, was eine zuverlässige Funktion auch im GHz-Bereich ermöglicht.
- Hervorragende thermische Eigenschaften: Die Keramik-Konstruktion sorgt für eine exzellente Wärmeableitung und Stabilität über einen weiten Temperaturbereich.
- Geringe parasitäre Kapazitäten: Dies ist entscheidend für die Integrität von Hochfrequenzsignalen und minimiert unerwünschte Kopplungen.
- Hohe Zuverlässigkeit: Robuste Bauweise und qualifizierte Fertigungsprozesse garantieren eine lange Lebensdauer und störungsfreien Betrieb.
- Automatisierbare Bestückung: Die SMD-Bauform ist optimal für den Einsatz in automatisierten Fertigungsprozessen geeignet.
- Präziser Nennwert: Mit 100 nH ist diese Induktivität exakt für spezifische Filter- und Schwingkreis-Anwendungen ausgelegt.
Technische Spezifikationen und Materialeigenschaften
Die L-0402AS 100N repräsentiert die Spitze der Keramik-Induktivitäts-Technologie. Ihre Konstruktion basiert auf einem hochwertigen Keramik-Dielektrikum, das eine hohe Dielektrizitätskonstante und geringe dielektrische Verluste aufweist. Der Wickelkern wird präzise gefertigt, um den Nennwert von 100 nH mit hoher Toleranz zu erreichen. Die Kontaktflächen sind für zuverlässige Lötverbindungen optimiert und gewährleisten einen niedrigen Übergangswiderstand. Die äußere Verkapselung schützt die interne Struktur vor mechanischen Einflüssen und Umwelteinflüssen.
| Eigenschaft | Spezifikation |
|---|---|
| Modellbezeichnung | L-0402AS 100N |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 0402 (entspricht 1.0mm x 0.5mm) |
| Induktivität | 100 nH (Nanohenry) |
| Material (Kern) | Hochwertige Keramik-Basis für optimale HF-Eigenschaften |
| Material (Leiterbahn) | Präzisionsgefertigte Kupfer- oder Silberlegierung (je nach spezifischer Fertigungscharge und Herstellerstandard) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +125°C (abhängig von Herstellerspezifikation) |
| Gleichstromwiderstand (DCR) | Extrem gering (genaue Werte sind herstellerspezifisch und liegen im Bereich von wenigen Milliohm) |
| Selbstresonanzfrequenz (SRF) | Sehr hoch (typischerweise > 5 GHz, abhängig von der genauen Bauteilcharakteristik) |
| Toleranz | Präzise gefertigt zur Erfüllung strenger Schaltungsanforderungen (typischerweise innerhalb ±5% oder besser) |
| Anwendungsgebiete | HF-Filterung, Signalentkopplung, Schwingkreise, Spannungsregler, mobile Kommunikation, IoT, Medizintechnik, Automobilindustrie |
Anwendungsbereiche und Integration
Die L-0402AS 100N ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Anwendungen eingesetzt werden kann. Ihre geringe Größe und ihre elektrischen Eigenschaften machen sie zur idealen Wahl für:
- Mobiltelefonie und Wireless-Kommunikation: Filterung von Störsignalen in RF-Pfaden, Entkopplung von Stromversorgungen für HF-Transceiver.
- Internet of Things (IoT) Geräte: Miniaturisierung und Leistungsoptimierung in kompakten IoT-Modulen.
- Medizintechnik: Zuverlässige Filterung und Signalintegrität in hochsensiblen medizinischen Geräten.
- Automobilindustrie: Einsatz in Steuergeräten und Infotainmentsystemen, wo Robustheit und Zuverlässigkeit entscheidend sind.
- Audio- und Videoverarbeitung: Glättung von Stromversorgungen und Unterdrückung von Rauschen in Signalpfaden.
- Entwicklungsboards und Prototyping: Ermöglicht die präzise Implementierung von Schaltungsfunktionen auf kleinstem Raum.
Die Integration in bestehende Designs ist durch die Standard-SMD-Bauform und die präzisen Lötflächen unkompliziert. Sie lässt sich problemlos mit anderen Oberflächenmontage-Komponenten auf Leiterplatten verarbeiten.
FAQ – Häufig gestellte Fragen zu L-0402AS 100N – SMD Keramik-Induktivität, 0402AS 100 nH
Was ist der Hauptzweck einer Keramik-Induktivität wie der L-0402AS 100N?
Die Hauptfunktion einer Keramik-Induktivität ist die Speicherung von Energie in einem Magnetfeld, wenn Strom hindurchfließt. In elektronischen Schaltungen wird sie typischerweise zur Filterung von unerwünschten Frequenzen (z.B. Rauschen), zur Glättung von Gleichspannung, als Teil von Schwingkreisen zur Frequenzbestimmung oder zur Entkopplung von Stromversorgungsleitungen eingesetzt.
Warum sollte ich eine Keramik-Induktivität gegenüber einer Drahtwickel-Induktivität wählen?
Keramik-Induktivitäten wie die L-0402AS 100N bieten Vorteile wie eine höhere Selbstresonanzfrequenz (SRF), geringere parasitäre Kapazitäten, bessere thermische Stabilität und oft eine robustere Bauweise, was sie ideal für Hochfrequenz- und platzkritische Anwendungen macht, bei denen Drahtwickel-Induktivitäten an ihre Grenzen stoßen können.
Was bedeutet die Bauform 0402?
Die Bauform 0402 ist eine Standard-Größenbezeichnung für Oberflächenmontage-Bauteile (SMD). Sie gibt die Abmessungen des Gehäuses an. Bei 0402 bedeutet dies typischerweise eine Länge von 0.04 Zoll und eine Breite von 0.02 Zoll, was umgerechnet etwa 1.0 mm x 0.5 mm entspricht. Diese Größe ist extrem klein und ermöglicht eine hohe Packungsdichte auf Leiterplatten.
Welche Auswirkungen hat die Induktivität von 100 nH auf meine Schaltung?
Ein Induktivitätswert von 100 nH (Nanohenry) legt fest, wie stark das Bauteil dem Fluss von Wechselstrom widersteht und wie viel Energie es im Magnetfeld speichern kann. Dieser Wert ist entscheidend für die Resonanzfrequenz in Schwingkreisen, die Filtercharakteristik in LC-Filtern und die Entkopplungsfähigkeit von Spannungsversorgungen. Er muss passend zur Frequenz und den Anforderungen der spezifischen Schaltung ausgewählt werden.
Ist die L-0402AS 100N für Hochfrequenzanwendungen geeignet?
Ja, die L-0402AS 100N ist aufgrund ihrer Keramik-Bauweise und der daraus resultierenden geringen parasitären Kapazitäten sowie hohen Selbstresonanzfrequenzen (SRF) hervorragend für Hochfrequenzanwendungen geeignet. Sie ermöglicht eine präzise Filterung und Signalintegrität auch im GHz-Bereich.
Wo kann ich die genauen Toleranzen und den DCR-Wert für die L-0402AS 100N finden?
Die exakten Toleranzen für die Induktivität und der Gleichstromwiderstand (DCR) sind spezifische Daten des jeweiligen Herstellers. Diese Informationen finden Sie im detaillierten Datenblatt des Bauteils, das Sie auf der Produktseite von Lan.de herunterladen können.
Wie wird sichergestellt, dass diese Induktivität auch unter wechselnden Temperaturbedingungen zuverlässig funktioniert?
Die Keramik-Bauweise der L-0402AS 100N bietet eine inhärente thermische Stabilität. Das Keramikmaterial dehnt sich bei Temperaturschwankungen weniger aus als viele andere Materialien, was dazu beiträgt, dass sich die elektrischen Eigenschaften des Bauteils auch über einen weiten Betriebstemperaturbereich (typischerweise -40°C bis +125°C) kaum verändern.
