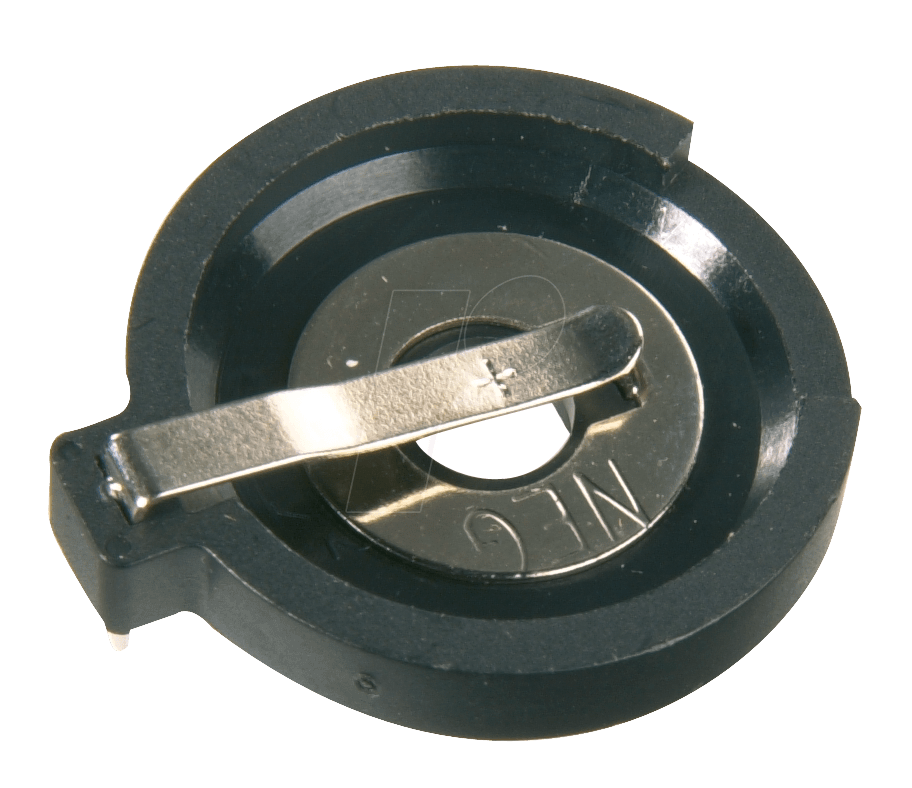

KZH 23-1 – Der Präzisions-Knopfzellenhalter für zuverlässige Energieversorgung
Der KZH 23-1 ist die professionelle Lösung für Anwender, die eine sichere und stabile Aufnahme für Knopfzellen mit einem Durchmesser von 23 mm benötigen. Er richtet sich an Entwickler, Bastler und Hersteller von elektronischen Geräten, bei denen eine zuverlässige Stromversorgung essenziell ist und der Ausfall einer Energiequelle nicht toleriert werden kann.
Maximale Kontaktsicherheit und Langlebigkeit
Im Gegensatz zu einfachen Federkontakten oder provisorischen Lösungen bietet der KZH 23-1 eine durchdachte Konstruktion, die für eine optimale elektrische Verbindung sorgt. Seine Ausführung gewährleistet einen geringen Übergangswiderstand und minimiert so Energieverluste. Dies ist besonders kritisch in energieeffizienten Schaltungen oder bei Geräten mit hohem Anlaufstrom.
Robustheit und Widerstandsfähigkeit für anspruchsvolle Umgebungen
Die Materialwahl und die Fertigungspräzision des KZH 23-1 stehen im Einklang mit den Anforderungen professioneller Anwendungen. Er ist so konzipiert, dass er auch unter mechanischer Beanspruchung und bei wechselnden Umgebungsbedingungen eine gleichbleibend hohe Leistungsfähigkeit garantiert. Dies macht ihn zur idealen Wahl für den Einsatz in industriellen Steuerungen, Messtechnikgeräten, medizintechnischen Apparaturen oder hochwertigen Konsumerelektronikprodukten.
Technische Spezifikationen im Detail
Die sorgfältige Auswahl der Komponenten und die präzise Fertigung des KZH 23-1 bilden die Grundlage für seine überlegene Performance:
| Merkmal | Beschreibung |
|---|---|
| Kompatibilität | Speziell entwickelt für Knopfzellen mit einem Außendurchmesser von 23 mm (z.B. CR2354, DL2354). |
| Material (Kontaktfedern) | Hochleitfähige Kupferlegierung mit Nickel- oder Goldbeschichtung zur Maximierung der Leitfähigkeit und Korrosionsbeständigkeit. Bietet einen sehr niedrigen Übergangswiderstand. |
| Material (Gehäuse/Träger) | Thermoplastisches Material mit hoher Temperaturbeständigkeit und ausgezeichneter mechanischer Stabilität. Erfüllt relevante UL-Zulassungen für elektrische Komponenten. |
| Befestigungsart | Verfügt über Lötösen oder integrierte Montagebohrungen für eine sichere und permanente Befestigung auf Leiterplatten (PCB). Ermöglicht Lötverbindungen mit hoher mechanischer Festigkeit. |
| Schutz vor Kurzschluss | Isolierende Konstruktion schützt vor unbeabsichtigten Kurzschlüssen zwischen den Batteriepolen und der Umgebung oder anderen Schaltkreiskomponenten. |
| Montagefreundlichkeit | Intuitive und einfache Einrastfunktion der Knopfzelle, die eine schnelle und sichere Installation ermöglicht, ohne zusätzliches Werkzeug. |
| Elektrische Nennwerte | Ausgelegt für Spannungen und Ströme, die typischerweise von 3V-Knopfzellen geliefert werden. Spezifische Strombelastbarkeit und Spannungsfestigkeit gemäß Datenblatt. |
| Betriebstemperatur | Konzipiert für einen breiten Betriebstemperaturbereich, typischerweise von -40°C bis +85°C, um Zuverlässigkeit unter diversen klimatischen Bedingungen zu gewährleisten. |
| Abmessungen (Gesamt) | Kompakte Bauform, optimiert für geringen Platzbedarf auf der Leiterplatte, wobei dennoch ausreichender Abstand für die Knopfzelle und die Lötanschlüsse gegeben ist. Exakte Maße sind dem technischen Datenblatt zu entnehmen. |
Konstruktionsmerkmale für höchste Zuverlässigkeit
Der KZH 23-1 zeichnet sich durch intelligente Designelemente aus, die über reine Funktionalität hinausgehen und die Gesamtzuverlässigkeit des Geräts erhöhen:
- Präzisionsgefertigte Kontaktfedern: Die Federn sind so geformt, dass sie einen konstanten und kraftvollen Kontakt zur Batterie gewährleisten. Dies kompensiert geringfügige Toleranzen bei der Batteriegröße und verhindert Wackelkontakte, die zu intermittierenden Stromausfällen führen könnten. Die Federkraft ist optimiert, um sowohl einen sicheren Sitz als auch ein leichtes Einsetzen der Batterie zu ermöglichen.
- Optimierte Polkontakte: Die Kontaktpunkte sind so gestaltet, dass sie sowohl den Plus- als auch den Minuspol der Knopfzelle sicher und mit geringstem Widerstand berühren. Dies ist entscheidend für die Effizienz der Stromversorgung, insbesondere bei Anwendungen, die kurzzeitige Stromspitzen erfordern.
- Isolierendes Gehäuse: Das Gehäuse des Knopfzellenhalters besteht aus einem hochwertigen, dielektrischen Material. Dies verhindert effektiv elektrische Überschläge oder Kurzschlüsse zu benachbarten Bauteilen auf der Platine oder zum Gehäuse des Geräts. Diese Isolation ist ein kritischer Sicherheitsaspekt in vielen Elektronikanwendungen.
- Stabile Lötverbindungen: Die Lötösen oder Montagebohrungen sind so dimensioniert und ausgeführt, dass sie starke mechanische Verbindungen zur Leiterplatte ermöglichen. Dies stellt sicher, dass der Knopfzellenhalter auch bei Vibrationen oder mechanischer Belastung fest sitzt und die elektrische Verbindung stabil bleibt.
- Platzsparende Bauweise: Trotz der robusten Konstruktion wurde Wert auf eine kompakte Bauform gelegt. Der KZH 23-1 lässt sich gut in bestehende oder neue Leiterplattendesigns integrieren, ohne übermäßigen Platzbedarf zu beanspruchen. Dies ist in vielen Anwendungsbereichen, wo der Bauraum begrenzt ist, von großer Bedeutung.
- Langzeitzuverlässigkeit: Durch die Verwendung korrosionsbeständiger Materialien und einer durchdachten Konstruktion ist der KZH 23-1 auf eine lange Lebensdauer ausgelegt. Dies reduziert den Wartungsaufwand und erhöht die Betriebssicherheit des Endprodukts über Jahre hinweg.
Vielseitige Einsatzmöglichkeiten in anspruchsvollen Branchen
Die Robustheit, Präzision und Zuverlässigkeit des KZH 23-1 machen ihn zu einer bevorzugten Wahl für eine breite Palette von Anwendungen:
- Industrielle Automatisierung: In Steuerungen, Sensoren und Aktoren, wo ein stabiler Betrieb unter rauen Bedingungen unerlässlich ist.
- Medizintechnik: In tragbaren Diagnosegeräten, Patientenmonitorsystemen und implantierbaren Geräten, wo absolute Zuverlässigkeit lebenswichtig ist.
- Messtechnik: In Präzisionsmessinstrumenten, Datenloggern und Prüfgeräten, die auf eine unterbrechungsfreie Energieversorgung angewiesen sind.
- Telekommunikation: In Notruffunktionen, Überwachungseinheiten und tragbaren Kommunikationsgeräten.
- Automobilindustrie: In kleineren Steuereinheiten, Sensorik oder Alarmsystemen, die eine zuverlässige Backup-Stromquelle benötigen.
- IoT-Geräte: In anspruchsvollen IoT-Anwendungen, die eine hohe Betriebssicherheit und eine lange Batterielaufzeit erfordern.
- Sicherheitsanwendungen: In Alarmanlagen, Zugangskontrollsystemen und Überwachungskameras, wo Ausfälle nicht tolerierbar sind.
FAQ – Häufig gestellte Fragen zu KZH 23-1 – Knopfzellenhalter für Ø 23 mm
Welche Knopfzellentypen sind mit dem KZH 23-1 kompatibel?
Der KZH 23-1 ist speziell für Knopfzellen mit einem Außendurchmesser von exakt 23 mm ausgelegt. Dies beinhaltet gängige Typen wie die CR2354 oder DL2354, die oft in spezifischen Geräten verbaut werden.
Kann der KZH 23-1 auch in Umgebungen mit hoher Luftfeuchtigkeit oder Temperaturschwankungen eingesetzt werden?
Ja, die verwendeten Materialien, insbesondere das thermoplastische Gehäuse und die beschichteten Kupferlegierungsfedern, sind auf Beständigkeit gegenüber Umwelteinflüssen ausgelegt. Der breite Betriebstemperaturbereich und die Korrosionsbeständigkeit ermöglichen den Einsatz auch in anspruchsvollen Umgebungen, sofern die spezifischen Grenzwerte des Produkts nicht überschritten werden.
Wie wird der KZH 23-1 auf der Leiterplatte montiert?
Der KZH 23-1 verfügt in der Regel über Lötösen oder integrierte Montagebohrungen. Diese ermöglichen eine direkte und sichere Lötverbindung zur Leiterplatte, was für eine stabile mechanische und elektrische Anbindung sorgt.
Was unterscheidet den KZH 23-1 von einfacheren Knopfzellenhaltern?
Der KZH 23-1 zeichnet sich durch seine höhere Präzision, die Verwendung hochwertigerer Materialien (z.B. korrosionsbeständige Beschichtungen der Kontakte), eine robustere Bauweise und eine optimierte Kontaktierung aus. Dies führt zu geringeren Übergangswiderständen, höherer mechanischer Stabilität und damit zu einer gesteigerten Langzeitzuverlässigkeit, was ihn von einfachen Federkontaktlösungen abhebt.
Ist der KZH 23-1 für den Einsatz in medizinischen Geräten zertifiziert?
Während der KZH 23-1 aufgrund seiner hohen Zuverlässigkeit und Materialqualität oft in medizinischen Geräten verwendet wird, sind spezifische Zertifizierungen für medizinische Anwendungen vom Gerätehersteller zu prüfen und gegebenenfalls eigenständig durchzuführen. Die verwendeten Materialien erfüllen oft Branchenstandards.
Wie einfach lässt sich eine Knopfzelle in den KZH 23-1 einsetzen?
Der KZH 23-1 ist für eine einfache und schnelle Montage konzipiert. Die Knopfzelle wird typischerweise einfach in die vorgesehene Aufnahme gedrückt, wo sie durch die federnden Kontakte sicher gehalten wird.
