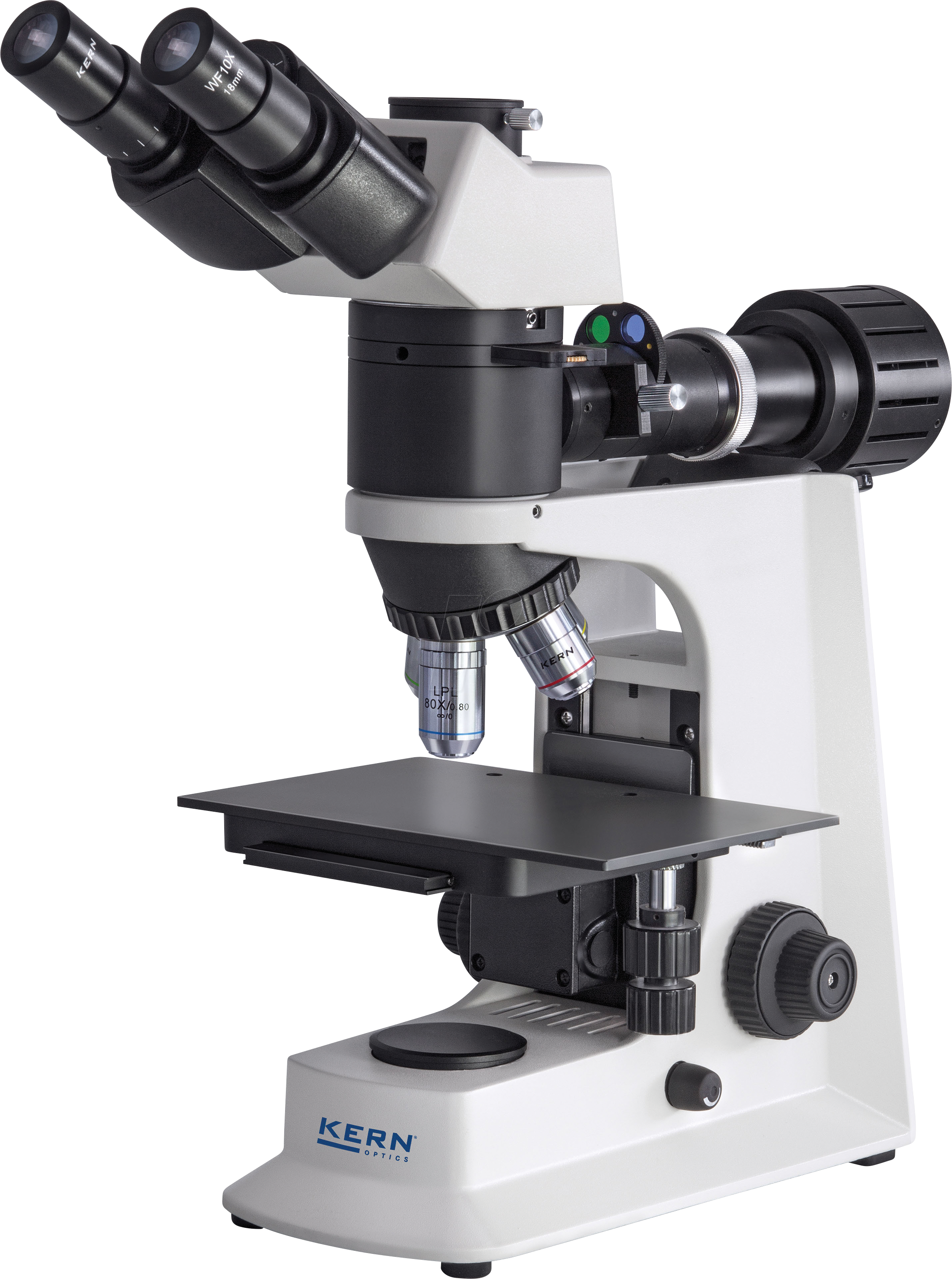

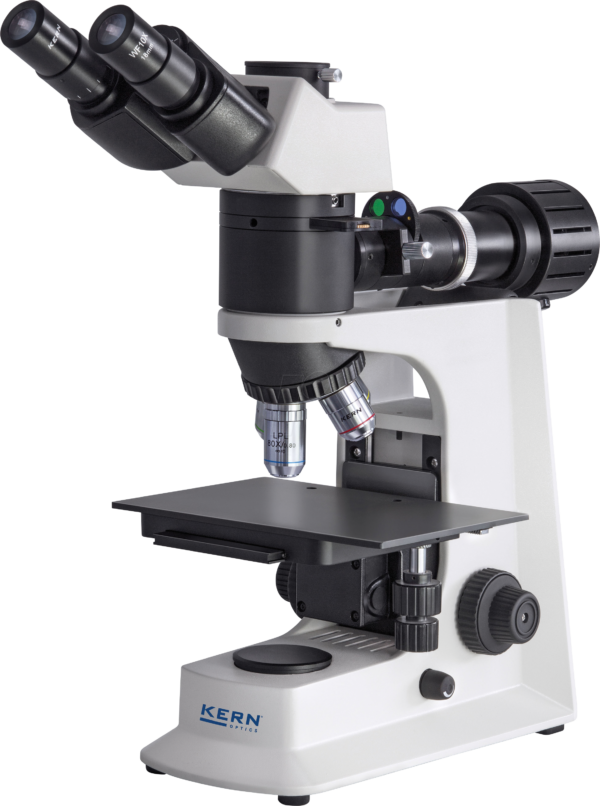

KS OKM 173 – Präzision für die Metallographie: Ihr Tor zur Materialanalyse
Das KS OKM 173 metallurgische Mikroskop ist die ideale Lösung für alle, die tiefere Einblicke in die Mikrostruktur von Metallen und Legierungen gewinnen müssen. Entwickelt für Materialprüfer, Qualitätskontrolleure, Forscher und Ingenieure, ermöglicht dieses trinokulare Mikroskop die detaillierte Untersuchung von Probenoberflächen, die für die Bewertung von Materialeigenschaften, Fehleranalysen und die Entwicklung neuer Werkstoffe unerlässlich sind.
Leistungsstarke Optik für überlegene Materialerkennung
Das KS OKM 173 hebt sich durch seine herausragende optische Leistung von Standardmikroskopen ab. Die variable Vergrößerung von 50x bis 400x, kombiniert mit hochwertigen Objektiven, ermöglicht eine gestochen scharfe und detailreiche Darstellung von Korngrenzen, Einschlüssen, Phasengrenzen und anderen mikroskopischen Merkmalen, die für die Beurteilung der Materialintegrität und -funktionalität entscheidend sind. Im Gegensatz zu einfachen biologischen Mikroskopen, die primär für transparente Proben konzipiert sind, ist das KS OKM 173 speziell für die Auflichtbeleuchtung und die Untersuchung undurchsichtiger, metallischer Oberflächen optimiert. Dies gewährleistet, dass Sie keine wichtigen Details übersehen, die für die Bewertung der Materialqualität und -leistung relevant sind.
Trinokulares Design: Ergonomie und Dokumentation
Das integrierte trinokulare Kopfdesign des KS OKM 173 bietet maximale Flexibilität für den professionellen Anwender. Es ermöglicht die gleichzeitige Beobachtung über Okulare und die Anbindung einer Kamera für die digitale Dokumentation und Analyse. Diese Funktion ist entscheidend, um Forschungsergebnisse festzuhalten, Qualitätsberichte zu erstellen und die Zusammenarbeit im Team zu erleichtern. Die Möglichkeit, Bilder und Videos von der Mikrostruktur aufzunehmen, ist für die Nachvollziehbarkeit von Messergebnissen und die Weitergabe von Wissen unverzichtbar. Dies übertrifft die Möglichkeiten herkömmlicher binokularer Mikroskope, die eine manuelle Fotografie mit externen Adaptern erfordern und oft mit Qualitätsverlusten und einer umständlichen Handhabung verbunden sind.
Fortschrittliche Beleuchtung und Bildgebung
Die integrierte LED-Auflichtbeleuchtung des KS OKM 173 bietet eine gleichmäßige und helle Ausleuchtung der Probenoberfläche. Dies ist unerlässlich, um die feinsten Details der Metallstruktur hervorzuheben und Reflexionen sowie Schatten zu minimieren. Die Möglichkeit, die Lichtintensität präzise zu steuern, ermöglicht die Optimierung der Bildqualität für verschiedene Probenmaterialien und Oberflächenbeschaffenheiten. Die Konsistenz der Beleuchtung über alle Vergrößerungsstufen hinweg garantiert reproduzierbare Ergebnisse, was in der metallurgischen Analyse von höchster Bedeutung ist.
Präzise Fokussierung und stabile Mechanik
Das KS OKM 173 verfügt über ein robustes und präzises Fokussiersystem, das eine mühelose Einstellung auf den gewünschten Schärfebereich ermöglicht. Die feinfühlige Koaxial-Fokussteuerung sorgt für eine exakte Positionierung, selbst bei höchsten Vergrößerungen. Der schwere, vibrationsdämpfende Stativfuß und die solide Konstruktion des Mikroskops gewährleisten eine hohe Stabilität, die für die Detailgenauigkeit der Beobachtungen unerlässlich ist. Diese Stabilität verhindert unerwünschte Verwacklungen, die bei der Untersuchung feinster Strukturen zu Artefakten führen könnten.
Vielseitige Einsatzgebiete in der Materialwissenschaft
Die Anwendungsbereiche des KS OKM 173 sind breit gefächert und umfassen die Untersuchung von:
- Korngrößenverteilung: Ermittlung und Bewertung der Korngröße, ein kritischer Faktor für mechanische Eigenschaften wie Festigkeit und Duktilität.
- Phasenzusammensetzung: Identifizierung und Analyse verschiedener Phasen in Legierungen, einschließlich eutektoider, perlitischen oder martensitischen Strukturen.
- Einschlüsse und Defekte: Detektion von nicht-metallischen Einschlüssen, Poren, Rissen und anderen Defekten, die die Leistung eines Materials beeinträchtigen können.
- Oberflächenbehandlungseffekte: Analyse von Ergebnissen Wärmebehandlungsprozessen, Schweißnähten, Beschichtungen oder Oberflächenveredelungen.
- Fehleranalyse: Untersuchung von Bruchflächen oder Produktionsfehlern zur Ermittlung der Ursache.
- Materialentwicklung: Begleitung von Forschung und Entwicklung neuer Legierungen und Materialien durch detaillierte Mikrostrukturanalyse.
Technische Spezifikationen und Aufbau
Das KS OKM 173 metallurgische Mikroskop zeichnet sich durch seine durchdachte Konstruktion und hochwertige Komponenten aus, die auf Langlebigkeit und präzise Leistung ausgelegt sind.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | KS OKM 173 |
| Mikroskop-Typ | Metallurgisches Mikroskop (Auflichtbeleuchtung) |
| Optisches System | Achromatisches Linsensystem für klare Abbildung |
| Vergrößerungsbereiche | 50x, 100x, 200x, 400x (über Objektive und Okulare) |
| Okulare | 10x Weitfeld-Okulare (typisch, für universellen Einsatz konzipiert) |
| Objektive | 4x, 10x, 20x, 40x metallurgische Plan-Objektive (für Ebenheit der Darstellung) |
| Beleuchtung | Integrierte, dimmbare LED-Auflichtbeleuchtung |
| Kopf-Typ | Trinokularer Kopf, 360° drehbar, für Kameraanschluss (typisch 23.2 mm Adapter) |
| Fokussierung | Koaxialer Grob- und Feintrieb für präzise Fokussierung |
| Objekttisch | Mechanischer Kreuztisch mit Präzisionsführung und Probenhalterung |
| Stativ | Stabiler, schwerer Metallgussfuß zur Vibrationsdämpfung |
| Stromversorgung | Netzbetrieb (AC-Adapter inklusive) |
| Maße (BxTxH) | Ca. 200 mm x 300 mm x 400 mm (variiert je nach Konfiguration) |
| Gewicht | Ca. 4-6 kg (variiert je nach Aufbau und Materialien) |
FAQ – Häufig gestellte Fragen zu KS OKM 173 – Metallurgisches Mikroskop, 50x/400x, trinokular
Welche Arten von Proben können mit dem KS OKM 173 untersucht werden?
Das KS OKM 173 ist speziell für die Untersuchung von undurchsichtigen, festen Proben konzipiert, insbesondere von Metallen und Legierungen. Dies umfasst polierte Oberflächen von Metallteilen, Gussteilen, Schweißproben, sowie Materialien aus der Materialforschung und Entwicklung.
Ist das KS OKM 173 für die Auflicht- oder Durchlichtmikroskopie geeignet?
Dieses Modell ist ein metallurgisches Mikroskop und nutzt ausschließlich die Auflichtbeleuchtung. Das bedeutet, das Licht wird von der Probenoberfläche reflektiert und durch die Objektive betrachtet. Dies ist die Standardmethode für die Analyse von undurchsichtigen Materialien.
Kann ich das Mikroskop mit einer Kamera verbinden, um Bilder aufzunehmen?
Ja, das KS OKM 173 verfügt über einen trinokularen Kopf, der die gleichzeitige Beobachtung durch Okulare und den Anschluss einer Digitalkamera oder eines Mikroskop-Adapters ermöglicht. Dies ist ideal für die Dokumentation und Analyse von Messergebnissen.
Wie wird die Beleuchtung im Mikroskop reguliert?
Das Mikroskop ist mit einer dimmbaren LED-Auflichtbeleuchtung ausgestattet. Dies ermöglicht eine präzise Anpassung der Lichtintensität an die jeweilige Probe und die gewünschte Vergrößerung, um optimale Kontraste und eine klare Sicht zu erzielen.
Was bedeutet die Angabe 50x/400x Vergrößerung?
Diese Angabe bezieht sich auf den nutzbaren Vergrößerungsbereich des Mikroskops. Mit den mitgelieferten Okularen (typischerweise 10x) und den Objektiven (typischerweise 4x, 10x, 20x, 40x) können Sie Gesamtfeldvergrößerungen von 50x (10x Okular 4x Objektiv) bis zu 400x (10x Okular 40x Objektiv) erreichen. Dies deckt einen breiten Bereich von der Übersicht über makroskopische Merkmale bis hin zur detaillierten Betrachtung von Korngrenzen ab.
Ist eine spezielle Präparation der Probenoberfläche für die Untersuchung notwendig?
Ja, für die metallurgische Mikroskopie ist eine sorgfältige Probenpräparation unerlässlich. Die Oberfläche muss in der Regel geschliffen, poliert und gegebenenfalls geätzt werden, um die Mikrostruktur sichtbar zu machen. Dies entfernt Oberflächenfehler und hebt Unterschiede in den Materialphasen hervor.
Ist das KS OKM 173 für den professionellen Einsatz in einem Labor geeignet?
Absolut. Das KS OKM 173 wurde für den anspruchsvollen Einsatz in Forschungslaboren, Qualitätskontrollabteilungen und industriellen Umgebungen entwickelt. Seine robuste Konstruktion, die präzise Optik und die vielseitigen Beobachtungsmöglichkeiten machen es zu einem zuverlässigen Werkzeug für detaillierte Materialanalysen.
