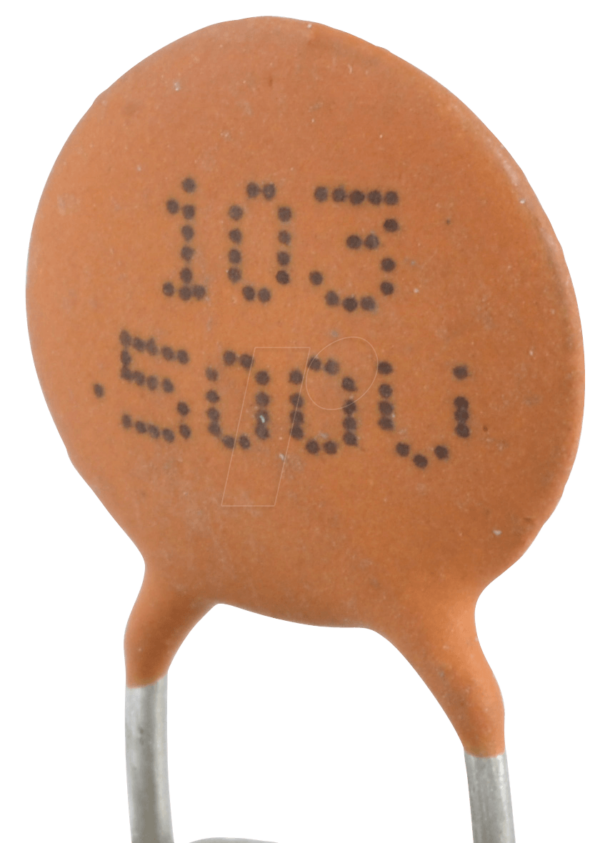

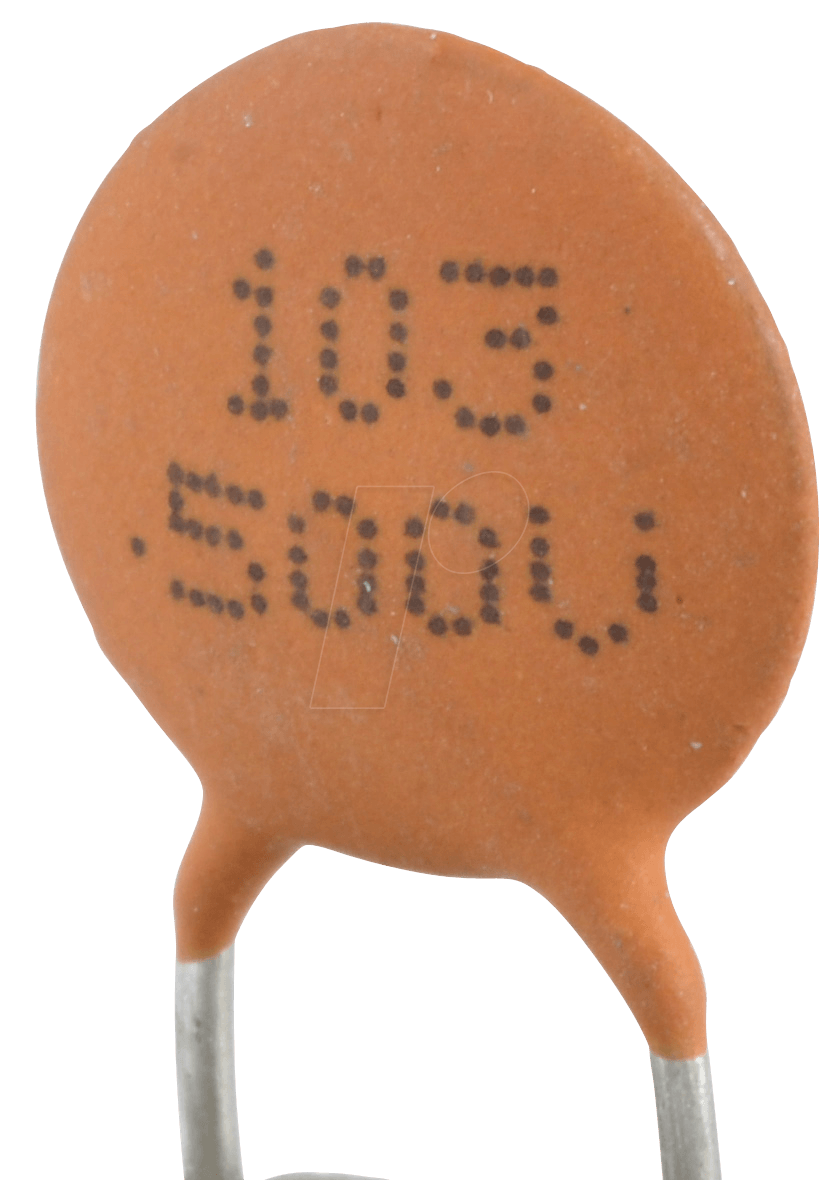

KERKO-500 10N – Keramik-Kondensator: Präzision für anspruchsvolle Schaltungen
Sie suchen einen zuverlässigen Keramik-Kondensator, der auch unter variierenden Bedingungen stabile Leistung bietet? Der KERKO-500 10N – Keramik-Kondensator ist die ideale Wahl für Elektronikentwickler und -techniker, die höchste Anforderungen an Stabilität und Langlebigkeit ihrer Komponenten stellen. Er löst das Problem unerwünschter Schwankungen in Schaltungen, indem er eine konstante Kapazität über einen weiten Temperaturbereich gewährleistet und somit präzise Signalverarbeitung und Energieglättung ermöglicht.
Überlegene Leistung und Zuverlässigkeit des KERKO-500 10N
Der KERKO-500 10N – Keramik-Kondensator hebt sich von Standardlösungen durch seine herausragende Materialtechnologie und optimierte Fertigungsprozesse ab. Während konventionelle Kondensatoren oft unter Temperaturschwankungen leiden und ihre Kapazität merklich ändern, bietet der KERKO-500 10N dank seiner Z5V-Dielektrikum-Klasse eine verbesserte Temperaturkompensation. Dies resultiert in einer konstanten Performance über einen breiteren Betriebsbereich, was für kritische Anwendungen wie Filterungen, Entkopplung und Zeitgeberschaltungen unerlässlich ist.
Technische Spezifikationen im Detail
Der KERKO-500 10N – Keramik-Kondensator ist präzise konstruiert, um den anspruchsvollsten Anforderungen moderner Elektronik gerecht zu werden. Seine Nennkapazität von 10 Nanofarad (nF) ist ein gängiger Wert für eine Vielzahl von Anwendungen, von der Signalentkopplung bis hin zur Energiespeicherung in kleinen Schaltungen.
Ein wesentliches Merkmal, das den KERKO-500 10N auszeichnet, ist die Toleranz seiner Kapazität. Mit einer Angabe von +80/-20% liegt diese im Bereich der Z5V-Klasse, was bedeutet, dass die tatsächliche Kapazität im Betriebstemperaturbereich um diesen Wert schwanken kann. Dies ist charakteristisch für Keramikkondensatoren dieser Klasse, die für ihre hohe Spannungsfestigkeit und Kompaktheit geschätzt werden. Für Anwendungen, die eine extrem hohe Präzision erfordern, sind andere Dielektrikum-Klassen wie COG/NPO besser geeignet. Der Z5V-Typ ist jedoch oft die bevorzugte Wahl, wenn Robustheit und eine gute Leistung bei einem guten Preis-Leistungs-Verhältnis im Vordergrund stehen.
Die maximale Betriebsspannung von 500 Volt (V) macht den KERKO-500 10N zu einer vielseitigen Komponente, die in einer breiten Palette von Stromversorgungen, Verstärkern und industriellen Steuerungen eingesetzt werden kann, wo höhere Spannungspegel üblich sind. Diese hohe Spannungsfestigkeit reduziert das Risiko eines Durchschlags und erhöht die Zuverlässigkeit des Gesamtsystems.
Der Rastermaß (RM) von 5 Millimetern (mm) bezieht sich auf den Abstand zwischen den Anschlusspins. Dies ist ein wichtiger Faktor bei der Leiterplattenbestückung und Komponentenauswahl, um eine physische Kompatibilität mit bestehenden Designs zu gewährleisten. Ein RM von 5 mm ist ein Standardmaß, das eine einfache Integration in viele Schaltungsdesigns ermöglicht.
Anwendungsgebiete und Vorteile
Der KERKO-500 10N – Keramik-Kondensator findet aufgrund seiner spezifischen Eigenschaften in zahlreichen elektronischen Schaltungen Anwendung:
- Signalentkopplung: In digitalen und analogen Schaltungen werden Kondensatoren wie der KERKO-500 10N verwendet, um hochfrequente Störungen von der Stromversorgung zu filtern und so eine saubere Stromversorgung für empfindliche Bauteile zu gewährleisten.
- Pufferung von Gleichspannungen: Er dient zur Glättung von Spannungsschwankungen in Netzteil- und Gleichrichterschaltungen, was zu einer stabileren Betriebsspannung für nachgeschaltete Komponenten führt.
- Filterzwecke: In Audio- und HF-Schaltungen (Hochfrequenz) kann er zur Auslegung von Tiefpass-, Hochpass- oder Bandpassfiltern eingesetzt werden, um unerwünschte Frequenzanteile zu entfernen oder zu selektieren.
- Zeitgeberschaltungen: In Kombination mit Widerständen bildet er RC-Glieder, die für die Generierung von Zeitverzögerungen oder Oszillatorschaltungen verwendet werden.
- Impulsbelastbarkeit: Die robuste Keramikbauweise und die hohe Spannungsfestigkeit machen ihn auch für Anwendungen geeignet, bei denen kurzzeitige Spannungsspitzen auftreten können.
Konstruktion und Materialgüte
Die Kerntechnologie des KERKO-500 10N – Keramik-Kondensators liegt in seiner Dielektrikum-Schicht. Die Z5V-Klasse verwendet typischerweise keramische Materialien, die zwar eine hohe Kapazität pro Volumeneinheit und eine ausgezeichnete Spannungsfestigkeit bieten, aber auch eine ausgeprägtere Abhängigkeit ihrer Kapazität von der Temperatur aufweisen als die stabilere COG/NPO-Klasse. Dennoch sind diese Materialien für ihre Zuverlässigkeit und Langlebigkeit bekannt. Die äußere Vergussmasse schützt das Innere des Kondensators vor mechanischen Beschädigungen und Umwelteinflüssen wie Feuchtigkeit. Die Anschlusspins sind aus einem leitfähigen Material gefertigt, das eine gute Lötbarkeit und einen stabilen elektrischen Kontakt mit der Leiterplatte gewährleistet.
Qualitätsmerkmale und Verarbeitung
Bei der Herstellung des KERKO-500 10N – Keramik-Kondensators werden strenge Qualitätskontrollen angewendet. Dies beginnt bei der Auswahl der Rohmaterialien für das Keramikdielektrikum und setzt sich fort über die präzise Abscheidung der Elektrodenmaterialien bis hin zur finalen Vergussmasse. Jeder Kondensator durchläuft Tests zur Überprüfung seiner elektrischen Eigenschaften und seiner mechanischen Integrität. Die sorgfältige Verarbeitung minimiert das Risiko von internen Defekten und gewährleistet, dass die spezifizierten Leistungsparameter auch unter realen Betriebsbedingungen eingehalten werden.
Produkt-Eigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Keramik-Kondensator |
| Modell | KERKO-500 10N |
| Nennkapazität | 10 nF (Nanofarad) |
| Kapazitätstoleranz | +80 / -20 % |
| Dielektrikum-Klasse | Z5V |
| Maximale Betriebsspannung | 500 V (Volt) |
| Rastermaß (RM) | 5 mm (Millimeter) |
| Bauform | Radial bedrahtet, Keramik |
| Einsatzbereich | Allgemeine Elektronik, Netzteil- und Signalverarbeitung, Filterung, Entkopplung |
FAQ – Häufig gestellte Fragen zu KERKO-500 10N – Keramik-Kondensator, 10 nF, +80/-20%, Z5V, 500 V, RM 5
Ist der KERKO-500 10N für alle Anwendungen mit Keramikkondensatoren geeignet?
Der KERKO-500 10N ist eine ausgezeichnete Wahl für viele allgemeine Elektronikanwendungen, insbesondere dort, wo eine hohe Spannungsfestigkeit und eine gute Temperaturbeständigkeit im Vordergrund stehen. Für Anwendungen, die eine extrem stabile Kapazität über einen sehr weiten Temperaturbereich erfordern, wie z.B. Präzisions-Oszillatoren oder Filter mit schmaler Bandbreite, könnten Kondensatoren mit einer COG/NPO-Dielektrikum-Klasse besser geeignet sein, da diese eine geringere Kapazitätstoleranz über Temperaturschwankungen aufweisen.
Was bedeutet die Z5V-Klassifizierung bei Keramikkondensatoren?
Die Z5V-Klassifizierung (auch Y5V genannt) beschreibt die Temperaturabhängigkeit der Kapazität von Keramikkondensatoren. Ein Z5V-Kondensator hat typischerweise eine größere Schwankung seiner Kapazität über den angegebenen Temperaturbereich (meist von -30 °C bis +125 °C) als andere Klassen. Die Toleranz von +80/-20% beim KERKO-500 10N ist charakteristisch für diese Klasse und bedeutet, dass die tatsächliche Kapazität im angegebenen Temperaturbereich um diesen Wert variieren kann. Z5V-Kondensatoren bieten oft eine hohe Kapazität pro Volumen und eine hohe Spannungsfestigkeit.
Wie wirkt sich die Toleranz von +80/-20% auf die Schaltungsperformance aus?
Diese Toleranz bedeutet, dass die tatsächliche Kapazität des Kondensators von der Nennkapazität von 10 nF um bis zu 80% nach oben oder 20% nach unten abweichen kann, abhängig von der Betriebstemperatur. Für die meisten Entkopplungs- und Pufferungsanwendungen ist diese Schwankung unproblematisch. Bei schmalbandigen Filtern oder präzisen Zeitgeberschaltungen, wo die exakte Kapazität eine größere Rolle spielt, muss diese Toleranz bei der Schaltungsdimensionierung berücksichtigt werden.
Welche Vorteile bietet die hohe Spannungsfestigkeit von 500 V?
Die maximale Betriebsspannung von 500 V bietet einen erheblichen Sicherheitsspielraum für Anwendungen, die typischerweise in diesem Spannungsbereich operieren. Dies reduziert das Risiko eines elektrischen Durchschlags und somit eines Ausfalls des Bauteils oder der gesamten Schaltung. Es ermöglicht den Einsatz des KERKO-500 10N in einer breiteren Palette von Netzteilkonstruktionen und Leistungselektronikanwendungen, wo höhere Spannungen üblich sind.
Was ist der Vorteil eines Rastermaßes von 5 mm?
Ein Rastermaß (RM) von 5 mm ist ein weit verbreitetes Standardmaß für bedrahtete elektronische Bauteile. Dies erleichtert die Integration des KERKO-500 10N in bestehende Leiterplattendesigns oder bei der Entwicklung neuer Schaltungen, da die Bohrlochabstände auf der Platine oft entsprechend ausgelegt sind. Es gewährleistet eine gute mechanische Stabilität auf der Leiterplatte und eine einfache Bestückung.
Kann der KERKO-500 10N in Hochfrequenzschaltungen eingesetzt werden?
Ja, der KERKO-500 10N kann in Hochfrequenzschaltungen (HF) eingesetzt werden, insbesondere für Entkopplungs- und Filterzwecke. Keramikkondensatoren weisen generell gute HF-Eigenschaften auf, einschließlich geringer parasitischer Induktivität. Die Eignung für spezifische HF-Anwendungen hängt jedoch von der genauen Frequenz, der geforderten Güte (Q-Faktor) und der Stabilität der Kapazität ab. Für extrem kritische HF-Anwendungen mit sehr hohen Frequenzen oder erforderlicher Stabilität sollten spezialisierte HF-Kondensatoren in Betracht gezogen werden.
Wie wird die Lebensdauer dieses Kondensators beeinflusst?
Die Lebensdauer eines Keramikkondensators wie des KERKO-500 10N hängt von verschiedenen Faktoren ab, darunter die Betriebsspannung, die Betriebstemperatur, der Stromfluss und die Umgebungsbedingungen. Bei Nennspannung und moderaten Temperaturen ist die Lebensdauer in der Regel sehr hoch. Die Z5V-Dielektrikum-Klasse kann jedoch durch sehr hohe oder niedrige Temperaturen sowie durch Spannungsspitzen stärker beansprucht werden, was potenziell die Lebensdauer beeinflussen kann. Eine fachgerechte Anwendung und Auslegung der Schaltung maximiert die Zuverlässigkeit und Lebensdauer.
