Kabelzugentlastung: Sichere Verbindungen für Technik und Alltag
Bei Lan.de verstehen wir die entscheidende Rolle, die eine zuverlässige Kabelzugentlastung für die Langlebigkeit und Sicherheit Ihrer elektronischen Geräte spielt. Ob im professionellen Rechenzentrum, in der industriellen Fertigung, im Büro oder im privaten Haushalt – ungesicherte Kabel können schnell zu Bruchstellen, Kurzschlüssen und im schlimmsten Fall zu gefährlichen Situationen führen. Unsere sorgfältig kuratierte Auswahl an Kabelzugentlastungen bietet für nahezu jede Anwendung die passende Lösung. Von robusten Klemmverschraubungen für den anspruchsvollen Einsatz über diskrete Zugentlastungstüllen für Multimedia-Anwendungen bis hin zu spezialisierten Lösungen für Schaltschrankbau und Automatisierungstechnik finden Sie hier Produkte, die Haltbarkeit, Funktionalität und Sicherheit auf höchstem Niveau garantieren. Diese Auswahl richtet sich an professionelle Anwender, Systemintegratoren, Elektriker, Netzwerktechniker sowie an anspruchsvolle Heimnutzer, die Wert auf Qualität und Langlebigkeit legen.
Worauf Kunden beim Kauf von Kabelzugentlastungen achten sollten
Die Auswahl der richtigen Kabelzugentlastung mag auf den ersten Blick komplex erscheinen, doch mit dem richtigen Wissen treffen Sie eine fundierte Entscheidung. Mehrere Schlüsselfaktoren gilt es zu berücksichtigen, um eine optimale Funktion und maximale Sicherheit zu gewährleisten:
- Anwendungsbereich und Umgebung: Wo wird die Zugentlastung eingesetzt? In trockenen Innenräumen, im Freien unter wechselnden Wetterbedingungen, in Umgebungen mit hoher Staub- oder Feuchtigkeitsbelastung (IP-Schutzklassen sind hier entscheidend) oder in explosionsgefährdeten Bereichen (ATEX-Konformität)? Die Anforderungen an das Material und die Dichtigkeit variieren erheblich.
- Kabeldurchmesser und -typ: Die Zugentlastung muss exakt auf den Durchmesser des zu führenden Kabels abgestimmt sein. Achten Sie auf den zulässigen Klemmbereich, der oft in Millimetern angegeben wird. Berücksichtigen Sie auch, ob es sich um ein einzelnes Kabel oder um eine Mehrfachbelegung handelt.
- Material und Beständigkeit: Gängige Materialien sind Polyamid (PA), Polycarbonat (PC), Messing oder Edelstahl. PA ist robust, hitzebeständig und chemikalienresistent. Messing und Edelstahl eignen sich für besonders anspruchsvolle Umgebungen und bieten höhere mechanische Stabilität sowie Korrosionsbeständigkeit. Spezialkunststoffe können UV-beständig oder halogenfrei sein.
- Montageart und -aufwand: Wie wird die Zugentlastung befestigt? Aufsatzmontage, Einstecken in Gehäuseöffnungen oder Verschraubung mit Gegenmuttern sind gängige Verfahren. Einfache Montage und Demontage sind oft wichtige Kriterien, besonders bei Wartungsarbeiten.
- Mechanische Belastbarkeit (Zugfestigkeit): Spezifikationen zur maximalen Zugkraft, die die Entlastung aushält, sind essenziell, um Kabelbrüche zu verhindern. Diese Werte werden oft in Newton (N) angegeben und sollten die erwarteten mechanischen Belastungen übersteigen.
- Dichtigkeit und Schutzart (IP-Schutzklasse): Für Anwendungen, die Schutz vor Staub und Wasser erfordern, ist die IP-Schutzklasse (z.B. IP65, IP67, IP68) ein entscheidendes Kriterium. Dies gewährleistet, dass keine Fremdkörper eindringen und die Elektronik vor Feuchtigkeit geschützt ist.
- Normen und Zertifizierungen: Je nach Anwendungsbereich können spezifische Normen wie UL, VDE, CE oder RoHS relevant sein. Diese Zertifizierungen bestätigen, dass die Produkte bestimmte Sicherheits- und Umweltstandards erfüllen.
- Anzahl der Kabeleinführungen: Benötigen Sie eine Einführungsstelle für ein einzelnes Kabel oder eine Lösung für mehrere Kabel gleichzeitig? Es gibt auch Mehrfach-Zugentlastungen, die Platz sparen und die Organisation verbessern.
Arten von Kabelzugentlastungen: Vielfalt für jeden Bedarf
Die Welt der Kabelzugentlastung ist vielfältig und bietet Lösungen für die unterschiedlichsten Herausforderungen. Im Folgenden stellen wir die gängigsten Typen vor:
1. Verschraubungen mit Dichtring
Diese sind wohl die am weitesten verbreiteten und vielseitigsten Zugentlastungen. Sie bestehen typischerweise aus einem Gewindeteil, einem Klemmkörper und einer Gegenmutter, oft ergänzt durch einen Dichtring. Das Kabel wird durch die Verschraubung geführt und der Klemmkörper dichtet das Kabel ab und fixiert es. Sie sind ideal für Gehäuseöffnungen, Schaltschränke und Geräteanschlüsse. Die Dichtigkeit wird durch die präzise Passform des Dichtrings und das Anziehen der Überwurfmutter erreicht. Materialien wie Polyamid und Messing sind hier üblich. Spezielle Modelle bieten erweiterte UV- und chemikalienbeständigkeit.

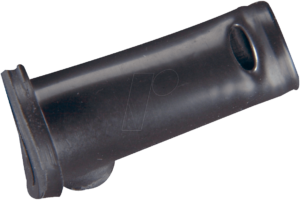

2. Zugentlastungstüllen (Kabeltüllen)
Zugentlastungstüllen, oft aus Gummi oder Silikon gefertigt, dienen primär dem Schutz des Kabels an der Eintrittsstelle in ein Gehäuse und bieten gleichzeitig eine gewisse Entlastung. Sie sind besonders geeignet für den Einsatz in Bereichen, wo das Kabel flexibel bleiben muss oder ein sanfter Übergang erforderlich ist. Diese Tüllen verhindern ein scharfes Knicken des Kabels und schützen die Isolation vor mechanischer Beanspruchung. Sie sind oft einfach durch Aufstecken zu montieren und ideal für Multimedia-Geräte, Netzteile oder Lampen.
3. Flansch-Zugentlastungen
Diese speziellen Zugentlastungen werden direkt auf eine Montageplatte oder eine Gehäusewand geschraubt. Sie bieten eine stabile mechanische Verankerung für dickere oder schwerere Kabel und sind oft für hohe Zugkräfte ausgelegt. Die Kabeleinführung erfolgt durch eine Öffnung, und die Entlastung fixiert das Kabel sicher. Sie werden häufig in industriellen Anlagen und im Maschinenbau eingesetzt, wo Robustheit und Zuverlässigkeit im Vordergrund stehen.
4. Mehrfach-Zugentlastungen
Wenn mehrere Kabel gleichzeitig in ein Gehäuse geführt werden müssen, sind Mehrfach-Zugentlastungen die optimale Lösung. Sie ermöglichen die Einführung mehrerer Kabel durch eine einzige Öffnung und sorgen für eine geordnete und sichere Kabelführung. Dies spart Platz, reduziert die Anzahl der benötigten Komponenten und verbessert die Übersichtlichkeit. Sie sind ideal für die Bündelung von Leitungen in Schaltschränken oder komplexen Systemen.
5. Edelstahl-Zugentlastungen
Für extrem anspruchsvolle Umgebungen, wie z.B. im maritimen Bereich, in chemischen Anlagen oder in Lebensmittelverarbeitungsbetrieben, sind Zugentlastungen aus Edelstahl die erste Wahl. Sie bieten höchste Korrosionsbeständigkeit, mechanische Festigkeit und Langlebigkeit. Diese Modelle sind oft nach spezifischen Lebensmittelstandards oder für den Einsatz in aggressiven Medien zertifiziert.
Technologische Aspekte und Branchenstandards
Bei der Auswahl und Anwendung von Kabelzugentlastungen spielen technologische Entwicklungen und etablierte Branchenstandards eine wichtige Rolle. Die Materialwissenschaft hat Fortschritte in der Entwicklung von Hochleistungskunststoffen wie speziellen Polyamiden oder thermoplastischen Elastomeren (TPE) ermöglicht, die verbesserte Eigenschaften hinsichtlich Temperaturbeständigkeit, Flexibilität, UV-Stabilität und chemischer Resistenz aufweisen. Diese Materialien werden oft in Bezug auf ihre spezifischen Eigenschaften wie Zugfestigkeit (oft gemessen nach ISO 527) und Schlagzähigkeit (gemessen nach Izod oder Charpy) spezifiziert.
Die immer strenger werdenden Vorschriften im Bereich Brandschutz und Umweltschutz führen zur vermehrten Nachfrage nach halogenfreien und flammhemmenden Materialien. Viele Zugentlastungen sind heute nach Normen wie IEC 60695-2-1 (Glühdrahtprüfung) zertifiziert, was ihre Sicherheit im Brandfall unterstreicht. Für den Einsatz in elektrischen Anlagen sind oft Zertifizierungen durch anerkannte Prüfinstitute wie VDE (Verband der Elektrotechnik Elektronik Informationstechnik e.V.) oder UL (Underwriters Laboratories) erforderlich. Diese Zertifizierungen garantieren, dass die Produkte bestimmte Sicherheitsstandards erfüllen und für den intendierten Einsatzzweck geeignet sind.
Im Bereich der Automatisierungstechnik und des Schaltschrankbaus ist die Einhaltung von Normen wie der DIN EN 60204-1 (Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen) oder der IEC 61439 (Niederspannungs-Schaltgerätekombinationen) von großer Bedeutung. Eine korrekte Kabelzugentlastung trägt maßgeblich zur Einhaltung dieser Normen bei, indem sie die mechanische Belastung der elektrischen Verbindungen minimiert und so die Zuverlässigkeit und Lebensdauer der Anlage erhöht.
Ein weiterer wichtiger Aspekt ist die steigende Bedeutung von Nachhaltigkeit. Die Auswahl von Materialien, die recycelbar sind oder aus nachwachsenden Rohstoffen gewonnen werden, gewinnt an Einfluss. Hersteller sind gefordert, umweltfreundliche Produktionsverfahren zu etablieren und die ökologische Bilanz ihrer Produkte zu verbessern. Viele moderne Zugentlastungen erfüllen zudem die RoHS-Richtlinie (Restriction of Hazardous Substances), die die Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten einschränkt.
Vergleichstabelle: Kabelzugentlastungs-Typen im Überblick
| Merkmal | Verschraubung mit Dichtring | Zugentlastungstülle | Flansch-Zugentlastung | Mehrfach-Zugentlastung | Edelstahl-Zugentlastung |
|---|---|---|---|---|---|
| Hauptfunktion | Abdichtung, mechanische Fixierung, Zugentlastung | Schutz des Kabels, sanfter Übergang, leichte Zugentlastung | Robuste mechanische Verankerung, hohe Zugkraftaufnahme | Gleichzeitige Einführung und Sicherung mehrerer Kabel | Maximale Korrosionsbeständigkeit, hohe mechanische Stabilität |
| Typische Materialien | Polyamid (PA), Messing, vernickeltes Messing | Gummi, Silikon, PVC | PA, Metall (verzinkt, Edelstahl) | PA, Metall | Edelstahl (V2A/AISI 304, V4A/AISI 316) |
| IP-Schutzklasse (typisch erreichbar) | IP65 bis IP68 | IP40 bis IP67 | IP65 bis IP67 | IP54 bis IP67 | IP65 bis IP68 |
| Anwendungsbereiche | Gehäuse, Schaltschränke, Geräteanschlüsse, Outdoor-Anwendungen | Netzteile, Multimedia, Lampen, flexible Kabelübergänge | Industrieanlagen, Maschinenbau, Schaltanlagen | Komplexe Systeme, Reihenklemmen, Patchpanel | Chemieindustrie, Lebensmittelverarbeitung, Schifffahrt, Offshore |
| Montageaufwand | Moderat (Gewinde, Mutter, Dichtung) | Gering (einfaches Aufstecken) | Moderat (Schrauben, Mutter) | Moderat (Einbau in Gehäuseausschnitt) | Moderat bis hoch (je nach Modell) |
| Besondere Eigenschaften | Vielseitig, gute Dichtigkeit, breites Einsatzspektrum | Flexibel, stoßdämpfend, optisch ansprechend | Sehr hohe mechanische Stabilität, für schwere Kabel | Platzsparend, ordentlich, hohe Effizienz bei mehreren Kabeln | Sehr hohe Beständigkeit gegen aggressive Medien und Temperaturen |
| Markenbeispiele (führende Hersteller) | Hengstler, HellermannTyton, LAPP Kabel | Weidmüller, Murrplastik, LAPP Kabel | Rittal, Weidmüller, LAPP Kabel | Phoenix Contact, Weidmüller, Murrplastik | FIBOX, LAPP Kabel, WAGO |
FAQ – Häufig gestellte Fragen zu Kabelzugentlastung
Was ist der Hauptzweck einer Kabelzugentlastung?
Der Hauptzweck einer Kabelzugentlastung ist es, die mechanische Belastung, die durch Zug oder Biegung auf ein Kabel ausgeübt wird, von den empfindlichen elektrischen Verbindungen im Inneren des Kabels und an den Anschlusspunkten fernzuhalten. Dies verhindert Kabelbrüche, schützt die Isolation und gewährleistet die langfristige Zuverlässigkeit und Sicherheit der elektrischen Installation.
Wie wähle ich die richtige Größe für eine Kabelzugentlastung aus?
Die richtige Größe wird primär durch den Kabeldurchmesser bestimmt. Die meisten Hersteller geben einen Klemmbereich in Millimetern an. Messen Sie den Außendurchmesser Ihres Kabels (inklusive Isolation und ggf. Mantel) und wählen Sie eine Zugentlastung, deren Spezifikation diesen Durchmesser abdeckt. Achten Sie auch darauf, ob die Zugentlastung für ein einzelnes Kabel oder für mehrere Kabelbündel ausgelegt ist.
Welches Material ist für meine Anwendung am besten geeignet?
Das beste Material hängt stark von der Umgebung ab. Polyamid (PA) ist ein guter Allrounder für trockene Innenräume und bietet gute mechanische und thermische Eigenschaften. Für feuchte Umgebungen oder im Freien eignen sich Modelle mit höherer IP-Schutzklasse und UV-beständigem Kunststoff. In chemisch aggressiven Umgebungen oder bei extremen Temperaturen sind Edelstahl oder spezielle Kunststoffe wie Viton die richtige Wahl.
Was bedeutet die IP-Schutzklasse bei Kabelzugentlastungen?
Die IP-Schutzklasse (Ingress Protection) gibt an, wie gut das Gehäuse oder die Komponente gegen das Eindringen von Fremdkörpern (Staub, Feststoffe) und Wasser geschützt ist. Die erste Ziffer bezieht sich auf den Schutz gegen Fremdkörper, die zweite auf den Schutz gegen Wasser. Eine IP65-Klassifizierung bedeutet beispielsweise Schutz gegen Staub und Strahlwasser, während IP68 für Schutz gegen dauerhaftes Untertauchen steht.
Muss ich bei Kabelzugentlastungen auf bestimmte Normen achten?
Ja, je nach Anwendungsbereich sind Normen entscheidend. Für den Einsatz in Maschinen sind die DIN EN 60204-1 oder ISO 13849 relevant. In der allgemeinen Elektrotechnik sind VDE-Zertifizierungen (z.B. VDE 0619) wichtig. Im industriellen Schaltschrankbau gelten IEC 61439 und UL-Standards. Informieren Sie sich über die spezifischen Anforderungen Ihrer Branche oder Ihres Projekts.
Was ist der Unterschied zwischen einer Zugentlastung und einer Dichtung?
Viele Kabelzugentlastungen vereinen beide Funktionen. Die Zugentlastung fixiert das Kabel mechanisch und leitet Zugkräfte ab, während der Dichtring für eine hermetische Abdichtung sorgt und das Eindringen von Staub und Feuchtigkeit verhindert. Eine reine Dichtung (z.B. eine Dichtungstülle) bietet primär Abdichtung, aber nur begrenzte mechanische Zugentlastung.
Können Kabelzugentlastungen die Lebensdauer von Kabeln tatsächlich verlängern?
Absolut. Durch die Vermeidung von übermäßiger mechanischer Beanspruchung an kritischen Punkten wie dem Ein- und Austritt in Gehäuse oder bei scharfen Knickwinkeln wird die Isolation und die Leiterbahn im Kabel geschützt. Dies verhindert vorzeitigen Verschleiß, Rissbildung und Kurzschlüsse, was die Lebensdauer der Kabel und somit die Zuverlässigkeit des gesamten Systems erheblich verlängert.
