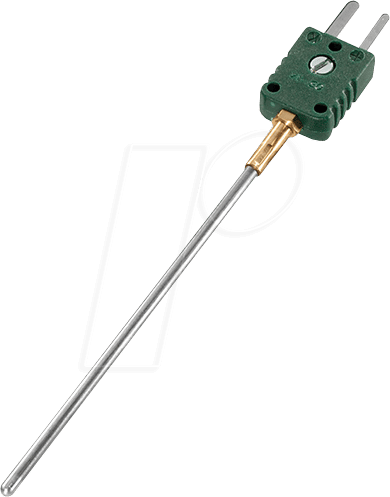

Präzise Temperaturerfassung für anspruchsvolle Umgebungen: Das K-M625 1000-15 Mantelthermoelement
Das K-M625 1000-15 Mantelthermoelement mit Miniaturstecker Typ K und einem Durchmesser von 1,5 mm (NL1000) ist die ideale Lösung für Anwender, die eine exakte und zuverlässige Temperaturmessung unter widrigsten Bedingungen benötigen. Dieses hochspezialisierte Messinstrument richtet sich an Ingenieure, Techniker und Wissenschaftler in Forschung, Entwicklung und industrieller Prozesskontrolle, die präzise Daten für kritische Anwendungen wie Vakuumtechnik, Chemieanlagen, Medizintechnik und Prüfstände unerlässlich sind.
Überlegene Leistung durch hochwertige Konstruktion und Materialwahl
Das K-M625 1000-15 zeichnet sich durch seine außergewöhnliche Robustheit und Präzision aus, die es von Standardthermoelementen abhebt. Der entscheidende Vorteil liegt in seiner Mantelkonstruktion, die das sensible Thermoelementelement schützt und eine hervorragende mechanische Stabilität sowie eine hohe Beständigkeit gegenüber chemischen Einflüssen und extremen Temperaturen gewährleistet. Der Miniaturstecker Typ K ermöglicht eine einfache und sichere Verbindung, während die geringe Baugröße eine unauffällige Integration in komplexe Systeme erlaubt. Diese Kombination aus schützender Manteltechnologie und präziser Messspitze bietet eine Langlebigkeit und Messgenauigkeit, die für anspruchsvolle industrielle Anwendungen unverzichtbar ist.
Detaillierte Spezifikationen und Qualitätsmerkmale
Das Mantelthermoelement K-M625 1000-15 ist auf höchste Leistung und Zuverlässigkeit ausgelegt. Die Konstruktion mit einem Kern aus Typ-K-Thermoelementmaterial, umhüllt von einem isolierenden Mantel und einer schützenden Außenhülle, minimiert externe Einflüsse und garantiert präzise Messergebnisse, selbst bei schnellen Temperaturwechseln oder in aggressiven Medien. Die Länge des Mantelkabels von 1000 mm (NL1000) bietet Flexibilität bei der Installation, und der miniaturisierte Stecker Typ K stellt eine kompakte und sichere Schnittstelle für die Datenübertragung dar.
Vorteile des K-M625 1000-15 Mantelthermoelements
- Extreme Robustheit: Der Mantel schützt das empfindliche Thermoelement vor mechanischer Beschädigung, Vibrationen und Umwelteinflüssen, was eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen sicherstellt.
- Hohe Messgenauigkeit: Durch die geschlossene Konstruktion werden Störsignale und Messfehler minimiert, was zu einer sehr präzisen und stabilen Temperaturerfassung führt.
- Schnelle Ansprechzeit: Trotz der schützenden Mantelkonstruktion ermöglicht die geringe thermische Masse der Messspitze eine schnelle Reaktion auf Temperaturänderungen.
- Vielseitige Anwendungsbereiche: Geeignet für den Einsatz in Vakuumumgebungen, bei hohen Drücken, in aggressiven chemischen Medien und in explosionsgefährdeten Bereichen (entsprechende Zertifizierungen vorausgesetzt).
- Kompakte Bauform: Der geringe Durchmesser von 1,5 mm und der Miniaturstecker ermöglichen eine platzsparende Integration in bereits vorhandene Systeme und Prüfaufbauten.
- Chemische Beständigkeit: Die Wahl des Mantelmaterials (typischerweise Edelstahl) bietet eine ausgezeichnete Resistenz gegen eine Vielzahl von Säuren, Laugen und organischen Lösungsmitteln.
- Einfache Installation und Handhabung: Der Standard-Miniaturstecker Typ K erlaubt eine unkomplizierte Verbindung mit entsprechenden Messgeräten und Datenerfassungssystemen.
Technische Details im Überblick
| Merkmal | Spezifikation |
|---|---|
| Thermoelementtyp | Typ K (NiCr-NiAl) |
| Manteldurchmesser | Ø 1,5 mm |
| Mantellänge (NL) | 1000 mm (1 Meter) |
| Steckertyp | Miniaturstecker Typ K |
| Messbereich (typisch) | -200 °C bis +1050 °C (abhängig von Mantelmaterial und Anwendung) |
| Genauigkeitsklasse | Klasse 1 oder Klasse 2 gemäß IEC 60584 (typisch für diese Ausführung) |
| Mantelmaterial | Hochwertiger Edelstahl (z.B. 1.4571 / V4A für Korrosionsbeständigkeit) |
| Isolationsmaterial | Magnesiumoxid (MgO) für hohe thermische und elektrische Isolation |
| Ansprechzeit (t63) | Sehr gering (typischerweise im Millisekundenbereich, abhängig vom Anwendungsmedium) |
| Anschlusskabel | Optional mit Verlängerungskabel oder als Anschlussleitung verfügbar |
Anwendungsgebiete und Einsatzmöglichkeiten
Das K-M625 1000-15 Mantelthermoelement findet breite Anwendung in verschiedensten Industriezweigen und Forschungsbereichen, wo präzise und zuverlässige Temperaturmessungen unter anspruchsvollen Bedingungen gefordert sind. Seine Widerstandsfähigkeit gegenüber extremen Temperaturen, Drücken und chemisch aggressiven Medien macht es zur idealen Wahl für:
- Prozesskontrolle in der Chemie- und Pharmaindustrie: Überwachung von Reaktionstemperaturen in Behältern, Rohrleitungen und Reaktoren.
- Vakuumtechnik: Präzise Messungen in Hochvakuum-Kammern und Anlagen, wo eine geringe Ausgasung des Messfühlers entscheidend ist.
- Maschinenbau und Anlagenbau: Temperaturerfassung in Motoren, Getrieben, Hydrauliksystemen und anderen mechanischen Komponenten.
- Forschung und Entwicklung: Einsatz in Laborexperimenten, Prototypenentwicklung und Materialprüfungen.
- Energieerzeugung: Überwachung von Temperaturen in Kraftwerkskomponenten, Gasturbinen und Brennstoffzellen.
- Medizintechnik: Temperaturmessung in Sterilisationsprozessen, medizinischen Geräten und Inkubatoren.
- Umweltsimulation: Messungen in Klimakammern und Prüfständen, die extremen thermischen Bedingungen ausgesetzt sind.
Die kompakte Bauweise und die flexible Länge des Mantels ermöglichen eine einfache Montage an schwer zugänglichen Stellen oder in dicht gepackten Systemen. Die Verwendung von hochwertigen Materialien wie Edelstahl für den Mantel und Magnesiumoxid als Isolationsmaterial gewährleistet Langlebigkeit und Zuverlässigkeit unter härtesten Betriebsbedingungen.
Die Technik hinter der Präzision: Aufbau und Funktionsweise
Ein Mantelthermoelement, wie das K-M625 1000-15, ist im Wesentlichen ein Temperaturfühler, der nach dem Seebeck-Effekt arbeitet. Der Kern besteht aus zwei unterschiedlichen Thermodraht-Leitern (in diesem Fall Typ K: eine Nickel-Chrom- und eine Nickel-Aluminium-Legierung), die an einem Ende miteinander verbunden sind, um die Messstelle zu bilden. Diese Messstelle ist durch eine Isolationsschicht, typischerweise aus hochreinem Magnesiumoxidpulver, vom Mantel getrennt. Der Mantel selbst, hier aus robustem Edelstahl, schützt die gesamte Konstruktion mechanisch und chemisch.
Wenn die Messstelle eine Temperaturänderung erfährt, entsteht aufgrund des Temperaturunterschieds zwischen der Messstelle und den freien Enden der Thermodrähte eine kleine elektrische Spannung (thermoelektrische Spannung). Diese Spannung ist proportional zur gemessenen Temperatur. Der Typ K ist aufgrund seines weiten Messbereichs und seiner guten Genauigkeit eine der am häufigsten verwendeten Thermoelementtypen.
Die Vorteile der Mantelkonstruktion gegenüber ungeschützten Thermoelementen liegen auf der Hand: Die Isolierung und der Mantel schützen die empfindlichen Drähte vor Beschädigungen durch mechanische Belastungen, aggressive Medien und verhindern Kurzschlüsse. Das Magnesiumoxidpulver dient als ausgezeichneter thermischer Leiter und elektrischer Isolator, was eine schnelle Reaktion auf Temperaturänderungen ermöglicht und gleichzeitig die Signalintegrität sichert. Die hohe thermische Masse der gesamten Konstruktion ist optimiert, um eine schnelle Ansprechzeit zu gewährleisten, ohne die Messgenauigkeit zu beeinträchtigen.
Der Miniaturstecker Typ K, der am Ende des 1000 mm langen Mantelkabels angebracht ist, ist ein standardisierter Anschluss, der eine einfache und sichere Verbindung mit Messgeräten, Datenloggern oder Steuerungssystemen ermöglicht. Seine geringe Größe reduziert den Platzbedarf am Anschlussbereich und erleichtert die Integration in kompakte Baugruppen.
Häufig gestellte Fragen zu K-M625 1000-15 – Mantelthermoelement mit Miniaturstecker Typ K Ø1,5 NL1000
Was sind die Hauptvorteile der Verwendung eines Mantelthermoelements gegenüber einem Standard-Thermoelement?
Mantelthermoelemente bieten signifikante Vorteile in Bezug auf Robustheit, Schutz vor Umwelteinflüssen und chemischer Beständigkeit. Die geschlossene Konstruktion mit Mantel und Isolierung schützt das empfindliche Thermoelementelement vor mechanischer Beschädigung, Feuchtigkeit, Staub und aggressiven Medien, was zu einer längeren Lebensdauer und einer stabileren Messgenauigkeit unter anspruchsvollen Bedingungen führt.
Ist das K-M625 1000-15 für den Einsatz in Vakuumumgebungen geeignet?
Ja, das K-M625 1000-15 ist aufgrund seiner Konstruktion und der verwendeten Materialien (typischerweise Edelstahl und Magnesiumoxid) hervorragend für den Einsatz in Vakuumumgebungen geeignet. Diese Materialien weisen eine geringe Ausgasung auf, was für Hochvakuum-Anwendungen entscheidend ist und die Reinheit des Vakuums nicht beeinträchtigt.
Welche Genauigkeitsklasse hat das K-M625 1000-15 Mantelthermoelement?
Typischerweise werden Mantelthermoelemente wie das K-M625 1000-15 in den Genauigkeitsklassen 1 oder 2 gemäß der Norm IEC 60584 gefertigt. Die genaue Klassifizierung hängt vom spezifischen Hersteller und den Toleranzen des Thermoelements ab. Für präzise Anwendungen wird die Klassengenauigkeit des jeweiligen Modells stets im technischen Datenblatt des Herstellers spezifiziert.
Wie schnell reagiert das K-M625 1000-15 auf Temperaturänderungen?
Obwohl die Mantelkonstruktion für Robustheit sorgt, sind Mantelthermoelemente mit einem geringen Manteldurchmesser wie dem Ø1,5 mm des K-M625 1000-15 so konzipiert, dass sie eine sehr schnelle Ansprechzeit aufweisen. Die genaue Ansprechzeit (oft als t63 angegeben) hängt vom umgebenden Medium und den Umgebungsbedingungen ab, ist aber bei dieser Baugröße in der Regel im Millisekundenbereich angesiedelt.
Kann ich das K-M625 1000-15 an jedes beliebige Messgerät anschließen?
Das K-M625 1000-15 verfügt über einen Miniaturstecker Typ K. Solange Ihr Messgerät, Ihre Datenerfassungseinheit oder Ihre Steuerung über einen entsprechenden Eingang für Thermoelemente vom Typ K mit Miniaturstecker verfügt, ist eine direkte Verbindung möglich. Typ-K-Thermoelemente sind weit verbreitet und kompatibel mit einer Vielzahl von Industriestandardgeräten.
Welche chemischen Beständigkeiten darf ich von diesem Mantelthermoelement erwarten?
Die chemische Beständigkeit des K-M625 1000-15 hängt primär vom verwendeten Mantelmaterial ab. Bei Ausführungen aus hochwertigem Edelstahl (wie z.B. 1.4571 / V4A) ist eine ausgezeichnete Korrosionsbeständigkeit gegenüber vielen Säuren, Laugen und organischen Lösungsmitteln gegeben. Für spezifische, hochkorrosive Medien ist es ratsam, die genauen Materialspezifikationen zu prüfen.
Wie wird die Isolationsintegrität des Mantelthermoelements sichergestellt?
Die Isolationsintegrität wird durch die Verwendung von hochreinem Magnesiumoxidpulver gewährleistet, das die Thermodrähte vom Mantel isoliert. Dieses Material ist ein exzellenter elektrischer Isolator, der auch unter hohen Temperaturen seine Eigenschaften beibehält. Die Fertigungsprozesse für Mantelthermoelemente beinhalten strenge Qualitätskontrollen, um die Integrität der Isolation sicherzustellen und Kurzschlüsse zu vermeiden.
