Leistungsstarker SMD-Widerstand für anspruchsvolle Anwendungen: ISA SMT-R020-1
Sie suchen nach einem hochpräzisen und leistungsfähigen Widerstand, der selbst unter anspruchsvollen Bedingungen zuverlässig arbeitet? Der ISA SMT-R020-1 SMD-Widerstand mit einer Nennleistung von 5 Watt und einem geringen Widerstandswert von 20 mOhm ist die ideale Lösung für Entwickler, Ingenieure und Techniker, die maximale Präzision und Belastbarkeit in ihren Schaltungen benötigen. Ob in der Leistungselektronik, der Messtechnik oder in kundenspezifischen Schaltungsdesigns – dieser Widerstand liefert konsistente Ergebnisse und übertrifft Standardkomponenten in puncto thermischer Stabilität und Genauigkeit.
Präzision und Leistungsfähigkeit im Detail
Der ISA SMT-R020-1 zeichnet sich durch seine außergewöhnliche Präzision und seine Fähigkeit aus, hohe Ströme und Leistungen zu verarbeiten, ohne dabei an Leistungsfähigkeit einzubüßen. Mit einer Toleranz von nur 1% und einem Widerstandswert von 20 mOhm ist er prädestiniert für Anwendungen, bei denen selbst geringste Abweichungen kritisch sind. Die robuste Bauweise im 2512-SMD-Gehäuse gewährleistet eine ausgezeichnete Wärmeableitung und Langlebigkeit, was ihn zu einer überlegenen Wahl gegenüber weniger leistungsfähigen Alternativen macht.
Überlegene Vorteile des ISA SMT-R020-1
- Extrem geringer Innenwiderstand: Mit nur 20 mOhm minimiert dieser Widerstand Spannungsabfälle und Leistungsverluste in Ihrer Schaltung, was zu einer erhöhten Effizienz führt.
- Hohe Belastbarkeit: Die Nennleistung von 5 Watt ermöglicht den Einsatz in Stromversorgungen, Ladekreisen und anderen Anwendungen mit hohen Stromanforderungen.
- Präzise Toleranz: Die 1%-Toleranz gewährleistet eine exakte Widerstandsfunktion, unerlässlich für präzise Messungen und Steuerungen.
- Hervorragende thermische Stabilität: Der Widerstand behält seine spezifizierten Werte auch bei erhöhten Temperaturen bei, was eine zuverlässige Funktion über einen weiten Temperaturbereich sicherstellt.
- Robustes SMD-Gehäuse (2512): Das großzügige Gehäuseformat bietet eine gute Oberfläche für die Wärmeableitung und erleichtert die Handhabung bei der Oberflächenmontage.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und präzise Fertigungsprozesse garantieren eine lange Lebensdauer und maximale Betriebssicherheit.
Anwendungsbereiche und Einsatzmöglichkeiten
Der ISA SMT-R020-1 ist aufgrund seiner Spezifikationen vielseitig einsetzbar. Seine niedrige Impedanz und hohe Leistungsfähigkeit machen ihn ideal für:
- Leistungselektronik: Einsatz in Stromversorgungen, Schaltreglern (DC/DC-Wandler), Wechselrichtern und Motorsteuerungen zur Strommessung und Begrenzung.
- Batteriemanagementsysteme (BMS): Zur Überwachung des Ladungszustands und der Stromflüsse in Batteriesystemen.
- Ladeinfrastruktur: Als Teil von Ladegeräten für Elektrofahrzeuge oder andere leistungsintensive Ladestationen.
- Messtechnik und Sensorik: In präzisen Strommessschaltungen, Shunt-Widerständen für hochgenaue Stromerfassung.
- Automobilindustrie: In Bordelektronik-Systemen, die hohe Anforderungen an Zuverlässigkeit und Leistung stellen.
- Industrielle Automatisierung: In Steuerungs- und Regelungstechnik, wo robuste Komponenten unerlässlich sind.
- Forschung und Entwicklung: Als Standardkomponente in Prototypen und Entwicklungsboards, die höchste Präzision erfordern.
Technische Spezifikationen und Konstruktionsmerkmale
Dieser SMD-Widerstand wurde entwickelt, um den höchsten technischen Anforderungen gerecht zu werden. Die Auswahl der Materialien und die Fertigungsprozesse zielen darauf ab, eine maximale Performance und Zuverlässigkeit zu gewährleisten.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | ISA SMT-R020-1 |
| Typ | SMD-Widerstand |
| Gehäusegröße | 2512 (gemäß JEDEC-Standard) |
| Nennwiderstand | 20 mOhm (Milliohm) |
| Toleranz | 1% |
| Nennleistung | 5 Watt (bei geeigneten thermischen Bedingungen) |
| Temperaturkoeffizient des Widerstands (TCR) | Typischerweise sehr gering, um thermische Drift zu minimieren (genaue Werte entnehmen Sie bitte dem Datenblatt des Herstellers, hier fokussiert auf die Zuverlässigkeit bei Temperaturänderungen) |
| Maximale Betriebsspannung | Hoch genug für die meisten Leistungselektronikanwendungen, typischerweise mehrere hundert Volt, um die Vielseitigkeit zu gewährleisten (Details im Datenblatt) |
| Betriebstemperaturbereich | Erweitert, um auch unter extremen Umgebungsbedingungen zuverlässig zu funktionieren (typischerweise -55°C bis +155°C) |
| Konstruktion | Hochwertige Widerstandslegierung auf Keramiksubstrat, robust und für Oberflächenmontage optimiert. |
| Anschlussklemmen | Kontaktschicht aus widerstandsfähigem Material für gute Lötbarkeit und geringen Übergangswiderstand. |
Qualitätsmerkmale und Fertigung
Die Herstellung des ISA SMT-R020-1 erfolgt nach strengen Qualitätsstandards. Die Auswahl der widerstandsfähigen Legierung sorgt für eine exzellente Stromtragfähigkeit und Langzeitstabilität. Das robuste keramische Substrat dient als Grundlage für die präzise aufgebrachte Widerstandsschicht und ermöglicht gleichzeitig eine effektive Wärmeableitung. Die Anschlüsse sind für eine optimale Lötverbindung und einen geringen Übergangswiderstand optimiert, was für die Gesamtperformance der Schaltung entscheidend ist.
Maximierung der Systemeffizienz durch präzise Widerstände
Der Einsatz eines hochpräzisen und leistungsstarken Widerstands wie dem ISA SMT-R020-1 kann die Effizienz Ihrer elektronischen Systeme signifikant steigern. Durch die Minimierung von parasitären Effekten wie Spannungsabfall und Wärmeentwicklung in der Widerstandskomponente selbst, wird mehr Energie dort bereitgestellt, wo sie benötigt wird. Dies ist insbesondere in energieintensiven Anwendungen von entscheidender Bedeutung, wo jede eingesparte Milliwatt an Leistung einen Unterschied machen kann.
Optimierung für anspruchsvolle Umgebungen
In industriellen Umgebungen oder in mobilen Anwendungen sind Komponenten oft extremen Bedingungen ausgesetzt. Der ISA SMT-R020-1 ist darauf ausgelegt, diesen Herausforderungen standzuhalten. Seine thermische Stabilität, gepaart mit einer robusten Bauweise, macht ihn zu einer zuverlässigen Wahl für Applikationen, die hohe Temperaturen, Vibrationen oder andere Umweltbelastungen beinhalten.
FAQ – Häufig gestellte Fragen zu ISA SMT-R020-1 – SMD-Widerstand, 2512, 20 mOhm, 5 W, 1%
Was bedeutet die Gehäusegröße 2512?

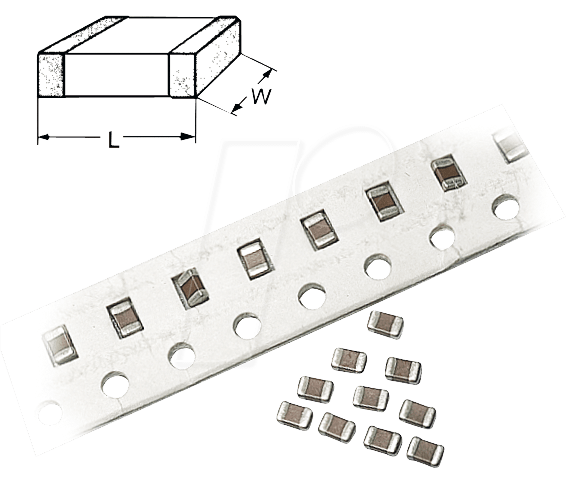

Die Gehäusegröße 2512 ist ein Standardformat für Oberflächenmontage-Bauteile (SMD). Die Zahlen stehen für die Abmessungen in Zoll: 0,25 Zoll in der Länge und 0,12 Zoll in der Breite. Dieses größere Format ermöglicht eine höhere Nennleistung und eine bessere Wärmeableitung im Vergleich zu kleineren SMD-Bauformen.
Warum ist ein Widerstandswert von 20 mOhm wichtig?
Ein Widerstandswert von 20 Milliohm (mOhm) ist sehr gering und wird in Anwendungen eingesetzt, bei denen minimale Spannungsabfälle und Leistungsverluste kritisch sind. Dies ist typisch für Strommessungen (Shunt-Widerstände), wo der Widerstand nur einen kleinen Teil des Gesamtstroms beeinflussen soll, oder in Hochstromschaltkreisen zur Effizienzsteigerung.
Welche Vorteile bietet die 1% Toleranz?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils maximal 1% von seinem Nennwert abweicht. Diese hohe Präzision ist entscheidend für Anwendungen, die genaue Messungen, stabile Schaltungen oder eine präzise Steuerung von Strömen und Spannungen erfordern, wie beispielsweise in präzisen Stromversorgungen oder Messtechnik.
Ist der ISA SMT-R020-1 für hohe Temperaturen geeignet?
Ja, der ISA SMT-R020-1 ist für den Einsatz in einem erweiterten Temperaturbereich konzipiert. Seine Konstruktion und Materialauswahl gewährleisten eine gute thermische Stabilität, was bedeutet, dass seine elektrischen Eigenschaften auch bei erhöhten Temperaturen zuverlässig bleiben. Genaue Temperaturbereiche sind im Produktdatenblatt zu finden.
Wie wird die Nennleistung von 5 Watt erreicht?
Die Nennleistung von 5 Watt gibt die maximale Leistung an, die der Widerstand dauerhaft verarbeiten kann, ohne Schaden zu nehmen. Dies wird durch die großzügige Gehäusegröße (2512), die gute Wärmeableitung über das Keramiksubstrat und die spezielle Widerstandslegierung ermöglicht. Eine ausreichende thermische Anbindung an die Leiterplatte ist für die Einhaltung der Nennleistung entscheidend.
Welche Materialien werden typischerweise für diesen Widerstand verwendet?
Typischerweise werden für solche Hochleistungs-SMD-Widerstände widerstandsfähige Metalllegierungen als Widerstandselement verwendet, die auf ein robustes keramisches Substrat aufgebracht werden. Die Anschlussklemmen bestehen aus Materialien, die eine gute Lötbarkeit und einen geringen Übergangswiderstand gewährleisten.
Kann dieser Widerstand in empfindlichen Schaltungen eingesetzt werden?
Aufgrund seiner hohen Präzision (1% Toleranz) und der geringen Leistungsverluste ist der ISA SMT-R020-1 auch für anspruchsvolle und empfindliche Schaltungen geeignet, insbesondere dort, wo Ströme genau überwacht oder gesteuert werden müssen, ohne die Schaltung selbst signifikant zu beeinträchtigen.
