Präzisions-SMD-Widerstand für anspruchsvolle Schaltungen: ISA SMS-R010-1 – 2512, 10 mOhm, 3 W, 1%
Der ISA SMS-R010-1 ist die ideale Lösung für Entwickler und Techniker, die eine exakte Strommessung und präzise Leistungswandlung in komplexen elektronischen Schaltungen benötigen. Wenn Sie zuverlässige Komponenten für anspruchsvolle Applikationen suchen, die sowohl Genauigkeit als auch Robustheit erfordern, bietet dieser SMD-Widerstand die überlegene Performance, die Sie von einer erstklassigen Elektronikkomponente erwarten.
Überlegene Leistung und Zuverlässigkeit
In der Welt der Elektronik ist Präzision kein Luxus, sondern eine Notwendigkeit. Der ISA SMS-R010-1 setzt neue Maßstäbe in Bezug auf Genauigkeit und Belastbarkeit, was ihn zur bevorzugten Wahl für kritische Anwendungen macht. Seine spezifischen Eigenschaften lösen Herausforderungen, bei denen geringe Toleranzen und hohe Leistungsaufnahme entscheidend sind.
- Hohe Stromtragfähigkeit: Mit 3 Watt Leistungswiderstand kann dieser Bauteil auch bei höheren Strömen stabil und zuverlässig arbeiten, ohne zu überhitzen oder seine Spezifikationen zu verlieren. Dies ist entscheidend für Energiesparschaltungen und Leistungsregler.
- Extrem geringer Widerstandswert: Der Wert von nur 10 mOhm minimiert Spannungsabfälle und Leistungsverluste, was für effiziente Schaltungen unerlässlich ist. Dies ermöglicht eine präzisere Stromerfassung und eine verbesserte Energieeffizienz im Gesamtsystem.
- Enge Toleranz: Die 1% Toleranz garantiert eine außergewöhnliche Gleichmäßigkeit und Vorhersagbarkeit des Widerstandswertes, was für präzise Messschaltungen, Kalibrierungszwecke und kritische Rückkopplungssysteme unverzichtbar ist.
- Robustheit im 2512-Gehäuse: Das großzügige 2512-Gehäuse bietet eine verbesserte Wärmeableitung und mechanische Stabilität, was eine einfache Handhabung während des Lötprozesses ermöglicht und die Langlebigkeit in vibrierenden Umgebungen erhöht.
- Anwendungsflexibilität: Geeignet für eine breite Palette von Anwendungen, von der Leistungselektronik und Stromversorgung bis hin zu Messinstrumenten und Automotive-Anwendungen, wo Genauigkeit und Zuverlässigkeit oberste Priorität haben.
Detaillierte Spezifikationen und Konstruktion
Der Aufbau des ISA SMS-R010-1 ist auf maximale Leistung und Langlebigkeit ausgelegt. Die sorgfältige Auswahl der Materialien und die präzise Fertigung gewährleisten, dass dieser Widerstand auch unter anspruchsvollsten Betriebsbedingungen konstant liefert.
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | ISA SMS-R010-1 |
| Gehäusegröße | 2512 (entspricht 0.250″ x 0.125″) |
| Nennwiderstand | 10 mOhm (0.01 Ohm) |
| Leistung | 3 W |
| Toleranz | ±1% |
| Temperaturkoeffizient (TCR) | Typisch niedrig, optimiert für Stabilität über einen weiten Temperaturbereich (genaue Spezifikation siehe Datenblatt des Herstellers für spezifische Umgebungsbedingungen). Dies ist ein kritischer Parameter für präzise Anwendungen, bei denen Temperaturschwankungen auftreten. |
| Maximale Betriebstemperatur | Optimiert für hohe Temperaturen, um die Zuverlässigkeit bei Nennlast zu gewährleisten. Spezifische Grenzen sind dem Datenblatt zu entnehmen, aber typisch sind Werte über 125°C möglich. |
| Anschlussart | Oberflächenmontage (SMD) für automatisierte Bestückung und optimierte elektrische Performance. |
| Materialzusammensetzung | Hochwertige Widerstandslegierung auf Keramiksubstrat, ausgelegt für geringen temperaturabhängigen Widerstand und hohe Stabilität. Die Lötpads sind robust und für gängige Lötverfahren optimiert. |
| Anwendungsgebiete | Strommessung, Lastwiderstand, Spannungsteiler, Leistungselektronik, Netzteil-Stabilisierung, Automotive-Elektronik, Messtechnik. |
Vorteile im Detail: Warum ISA SMS-R010-1?
Die Wahl des richtigen Widerstands kann den Unterschied zwischen einer funktionierenden und einer Spitzenleistung ausmachenden Schaltung ausmachen. Der ISA SMS-R010-1 zeichnet sich durch eine Reihe von Merkmalen aus, die ihn von weniger spezialisierten Alternativen abheben.
- Präzise Stromerfassung: Der extrem niedrige Widerstandswert von 10 mOhm ermöglicht eine sehr genaue Messung von Strömen mit minimalem Einfluss auf die zu messende Schaltung. Dies ist essenziell für Überwachungssysteme und Stromregler.
- Effizienzsteigerung durch geringe Verluste: Durch den geringen Basiswiderstand werden Leistungsverluste (I²R-Verluste) minimiert. Dies führt zu einer höheren Gesamteffizienz des elektronischen Geräts und reduziert die Wärmeentwicklung.
- Hohe Zuverlässigkeit bei Nennleistung: Die 3W-Leistungsklasse in Kombination mit dem robusten 2512-Gehäuse stellt sicher, dass der Widerstand auch bei hoher Last zuverlässig und stabil arbeitet. Dies ist besonders wichtig in Leistungselektronik-Applikationen.
- Garantierte Genauigkeit über Zeit und Temperatur: Die enge Toleranz von 1% und ein niedriger Temperaturkoeffizient (TCR) gewährleisten, dass der Widerstandswert auch bei Temperaturschwankungen und über lange Betriebszeiten hinweg konstant bleibt.
- Vereinfachte Montage und höhere Ausbeute: Das größere 2512-SMD-Gehäuse erleichtert die maschinelle Bestückung und das Löten, was zu einer höheren Produktionsgeschwindigkeit und geringeren Fehlerraten führt.
- Erfüllt strenge Industriestandards: Komponenten wie der ISA SMS-R010-1 werden nach strengen Qualitätsrichtlinien gefertigt, um die Zuverlässigkeit in professionellen und industriellen Umgebungen zu gewährleisten.
FAQ – Häufig gestellte Fragen zu ISA SMS-R010-1 – SMD-Widerstand, 2512, 10 mOhm, 3 W, 1%
Was bedeutet die Gehäusegröße 2512 genau?

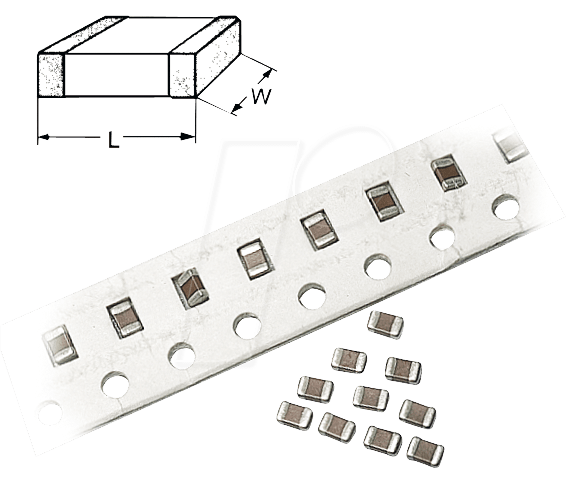

Die Gehäusegröße 2512 bezieht sich auf die physikalischen Abmessungen des SMD-Bauteils. Die erste Zahl (25) gibt die Länge in Zoll (0.25 Zoll) an und die zweite Zahl (12) die Breite in Zoll (0.12 Zoll). Diese Größe bietet eine gute Balance zwischen Bauraum und thermischer Leistung.
In welchen Anwendungsbereichen ist ein 10 mOhm Widerstand besonders sinnvoll?
Ein 10 mOhm Widerstand ist ideal für präzise Strommessungen (Shunt-Widerstand), als Lastwiderstand in Leistungselektronik-Schaltungen, zur Überwachung von Stromflüssen in Stromversorgungen und Batteriemanagementsystemen oder überall dort, wo minimale Spannungsabfälle bei gleichzeitig signifikanter Strombelastbarkeit gefordert sind.
Was sind die Vorteile einer 1% Toleranz bei diesem Widerstand?
Eine 1% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils niemals mehr als 1% von seinem Nennwert (10 mOhm) abweicht. Dies ist entscheidend für präzise Messungen, Kalibrierungen und Schaltungen, bei denen die exakte Stromstärke oder Spannung wichtig ist, um die Leistung und Genauigkeit zu maximieren.
Ist der ISA SMS-R010-1 für automatische Lötprozesse geeignet?
Ja, als SMD-Komponente ist der ISA SMS-R010-1 speziell für die maschinelle Bestückung und gängige Lötverfahren wie Reflow-Löten konzipiert. Das 2512-Gehäuse erleichtert die Handhabung und Positionierung auf der Leiterplatte.
Wie wirkt sich die angegebene Leistung von 3 Watt aus?
Die 3 Watt Nennleistung geben an, wie viel Wärme der Widerstand unter bestimmten Umgebungsbedingungen ableiten kann, ohne beschädigt zu werden. Dies bedeutet, dass der Widerstand auch bei Anwendungen mit höherem Stromfluss sicher eingesetzt werden kann, solange die entstehende Wärme effektiv abgeführt wird.
Welche Bedeutung hat der Temperaturkoeffizient (TCR) für die Anwendung?
Der Temperaturkoeffizient beschreibt, wie stark sich der Widerstandswert mit jeder Grad Celsius Temperaturänderung verändert. Ein niedriger TCR, wie er bei hochwertigen Präzisionswiderständen angestrebt wird, sorgt für eine stabile Leistung über einen breiten Temperaturbereich, was für genaue Messungen und zuverlässige Schaltungen unerlässlich ist.
Kann der Widerstand in Automotive-Anwendungen eingesetzt werden?
Grundsätzlich ja, sofern die spezifischen Anforderungen der Automotive-Normen (z.B. Temperaturbereich, Vibrationsfestigkeit, Zuverlässigkeit) erfüllt werden. Hochwertige SMD-Widerstände wie der ISA SMS-R010-1 werden oft in diesen anspruchsvollen Umgebungen eingesetzt, besonders wenn präzise Strommessung und Leistungsregelung gefordert sind.
