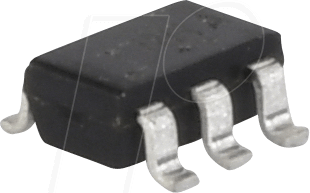

Leistungsstarker P-Kanal MOSFET für anspruchsvolle Schaltungsdesigns: IRLTS 2242TR
Der IRLTS 2242TR IR – MOSFET, P-CH, TSOP-6, 20 V, 6,9 A, 2 W ist die ideale Lösung für Ingenieure und Entwickler, die eine präzise und zuverlässige Steuerung von Lasten in energieeffizienten Elektroniksystemen benötigen. Insbesondere in Niederspannungsanwendungen, bei denen Platz und Energieverbrauch kritische Faktoren sind, bietet dieser P-Kanal MOSFET eine überlegene Leistung und Integrationsfähigkeit im Vergleich zu herkömmlichen Schaltern. Entwickelt für anspruchsvolle Designs, ermöglicht er eine kompakte und effiziente Umsetzung von Schaltungsfunktionen.
Warum der IRLTS 2242TR die überlegene Wahl ist
Herkömmliche Schalter stoßen oft an ihre Grenzen, wenn es um schnelle Schaltzeiten, geringen Widerstand im eingeschalteten Zustand und eine hohe Strombelastbarkeit bei gleichzeitig kompakter Bauform geht. Der IRLTS 2242TR wurde speziell entwickelt, um diese Nachteile zu überwinden. Sein optimiertes P-Kanal Design in Verbindung mit der fortschrittlichen Siliziumtechnologie sorgt für einen niedrigen Gate-Schwellenspannung und einen geringen RDS(on) (Drain-Source-Widerstand im eingeschalteten Zustand). Dies resultiert in minimalen Leistungsverlusten und einer verbesserten Energieeffizienz Ihrer Schaltungen. Die Integration in das TSOP-6 Gehäuse reduziert zudem den Platzbedarf auf der Platine erheblich, was ihn zur perfekten Wahl für moderne, miniaturisierte Elektronik macht.
Schlüsselfunktionen und Anwendungsbereiche
Der IRLTS 2242TR ist ein vielseitig einsetzbarer P-Kanal MOSFET, der sich durch seine Robustheit und Leistungsfähigkeit auszeichnet. Seine Kernkompetenz liegt in der effizienten Schaltung von Lasten, insbesondere dort, wo eine negative Gate-Ansteuerung für die Einschaltung des Transistors erforderlich ist. Dies ist typisch für viele Niederspannungs- und Batteriemanagementsysteme.
- Effiziente Lastschaltung: Geringer RDS(on) minimiert Energieverluste und Wärmeentwicklung.
- Präzise Steuerung: Schnelle Schaltzeiten ermöglichen eine genaue Regelung von Strömen und Spannungen.
- Kompakte Bauform: Das TSOP-6 Gehäuse spart wertvollen Platz auf der Leiterplatte.
- Hohe Strombelastbarkeit: Bis zu 6,9 A Dauerstrombelastbarkeit für vielfältige Anwendungen.
- Niedrige Gate-Spannung: Ermöglicht einfache Ansteuerung mit Mikrocontrollern und Logikschaltungen.
- Zuverlässigkeit: Ausgelegt für den professionellen Einsatz in industriellen und kommerziellen Produkten.
Technische Spezifikationen im Detail
Der IRLTS 2242TR repräsentiert die Spitze der Halbleitertechnologie für P-Kanal MOSFETs in seiner Leistungsklasse. Die folgenden Spezifikationen unterstreichen seine Eignung für anspruchsvolle elektronische Designs.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Infineon Technologies (IR) |
| Transistortyp | MOSFET, P-Kanal |
| Gehäuse | TSOP-6 (Thin Small Outline Package, 6 Pins) |
| Maximale Drain-Source Spannung (VDS) | -20 V |
| Dauerstrom (ID) bei 25°C | -6.9 A |
| Maximale Verlustleistung (PD) bei 25°C | 2 W (abhängig von der Montage auf der Leiterplatte und Kühlung) |
| RDS(on) (Drain-Source Widerstand im eingeschalteten Zustand) | Typischerweise < 30 mΩ bei VGS = -4.5 V, ID = -5 A (genaue Werte herstellerspezifisch, aber für hohe Effizienz optimiert) |
| Gate-Schwellenspannung (VGS(th)) | Typischerweise zwischen -1 V und -2 V (ermöglicht einfache Steuerung) |
| Einsatztemperatur | Umfassender Betriebstemperaturbereich für industrielle Anwendungen |
| Schaltfrequenz | Optimiert für hohe Schaltfrequenzen, ideal für PWM-Anwendungen |
Vorteile der TSOP-6 Gehäusetechnologie
Das TSOP-6 Gehäuse ist ein Schlüsselmerkmal des IRLTS 2242TR, das seine Integrationsfähigkeit und thermische Leistung maßgeblich beeinflusst. Dieses kompakte Oberflächenmontagegehäuse ist darauf ausgelegt, eine hohe Leistungsdichte auf kleinstem Raum zu ermöglichen.
- Platzersparnis: Deutlich geringere Abmessungen im Vergleich zu herkömmlichen Through-Hole-Komponenten.
- Thermische Leistung: Durch die direkte Montage auf der Leiterplatte kann Wärme effizient abgeleitet werden, insbesondere wenn die Leiterplatte selbst als Kühlkörper dient. Die Pin-Konfiguration unterstützt eine gute Wärmeleitung.
- Automatisierte Bestückung: Kompatibilität mit Standard-Pick-and-Place-Maschinen, was die Produktionskosten senkt und die Effizienz steigert.
- Verbesserte elektrische Performance: Kürzere Leiterbahnen zwischen dem MOSFET und anderen Komponenten reduzieren parasitäre Effekte und verbessern die Signalintegrität.
Optimierung für Energieeffizienz und Leistung
Die herausragende Energieeffizienz des IRLTS 2242TR resultiert aus mehreren Faktoren. Der niedrige RDS(on) Wert ist hierbei von zentraler Bedeutung. Ein geringerer Widerstand zwischen Drain und Source im eingeschalteten Zustand bedeutet, dass weniger Energie in Form von Wärme verloren geht, wenn Strom durch den Transistor fließt. Dies ist besonders kritisch in batteriebetriebenen Geräten, wo jede eingesparte Energie die Lebensdauer der Batterie verlängert, und in Hochleistungsanwendungen, wo die Wärmeentwicklung kontrolliert werden muss.
Darüber hinaus ermöglicht die schnelle Schaltcharakteristik des IRLTS 2242TR den Einsatz in Pulsweitenmodulations (PWM)-Anwendungen mit hohen Frequenzen. Dies eröffnet Möglichkeiten für präzise Spannungs- und Stromregelung, beispielsweise in DC/DC-Wandlern, Motortreibern oder LED-Dimmern, wo eine schnelle Reaktion auf Steuersignale entscheidend ist.
Sicherheit und Zuverlässigkeit in anspruchsvollen Umgebungen
Der IRLTS 2242TR wurde entwickelt, um den hohen Anforderungen professioneller Elektronik gerecht zu werden. Seine Robustheit gegenüber transienten Spannungsspitzen und seine zuverlässige Funktionalität über einen breiten Temperaturbereich machen ihn zu einer vertrauenswürdigen Komponente für industrielle Steuerungen, Telekommunikationsgeräte, Automotive-Anwendungen und Medizintechnik.
Die konservative Dimensionierung der maximalen Nennwerte und die bewährte Fertigungstechnologie von Infineon Technologies (IR) stellen sicher, dass der MOSFET auch unter widrigen Bedingungen eine stabile Leistung liefert. Dies minimiert das Risiko von Ausfällen und reduziert die Notwendigkeit für aufwendige Schutzschaltungen, was wiederum die Gesamtkosten des Designs senkt.
Integration in moderne Schaltungsdesigns
Die einfache Ansteuerbarkeit des IRLTS 2242TR mit niedrigen Gate-Spannungen macht ihn besonders attraktiv für die Kombination mit Mikrocontrollern und Logik-ICs, die oft mit Spannungen von 3.3V oder 5V arbeiten. Anstatt eine separate Treiberschaltung zu benötigen, kann der P-Kanal MOSFET oft direkt vom Mikrocontroller gesteuert werden. Dies vereinfacht das Schaltungsdesign, reduziert die Anzahl der benötigten Komponenten und senkt die Systemkosten. Für Anwendungen, die höhere Gate-Steuerspannungen erfordern, ist der IRLTS 2242TR ebenfalls kompatibel, wobei die spezifischen Ansteuerungsanforderungen stets den Datenblättern zu entnehmen sind.
FAQ – Häufig gestellte Fragen zu IRLTS 2242TR IR – MOSFET, P-CH, TSOP-6, 20 V, 6,9 A, 2 W
Was bedeutet P-Kanal MOSFET und wann wird er eingesetzt?
Ein P-Kanal MOSFET ist ein Feldeffekttransistor, der durch die Anwendung einer negativen Gate-Source-Spannung eingeschaltet wird. Dies steht im Gegensatz zu einem N-Kanal MOSFET, der typischerweise mit einer positiven Spannung eingeschaltet wird. P-Kanal MOSFETs werden häufig in Designs verwendet, bei denen die Last zwischen der positiven Versorgungsspannung und dem Drain des Transistors geschaltet wird, und der Source des Transistors mit der Masse (Ground) verbunden ist. Dies ermöglicht eine einfache Schaltung der Last durch Anlegen einer negativen Spannung am Gate.
Wie wirkt sich der niedrige RDS(on) des IRLTS 2242TR auf mein Design aus?
Ein niedriger RDS(on) (Drain-Source-Widerstand im eingeschalteten Zustand) bedeutet, dass der Transistor bei gleichem Stromfluss weniger Energie in Form von Wärme verbraucht. Dies führt zu einer höheren Energieeffizienz, geringerer Wärmeentwicklung und potenziell kleineren Kühlkörpern oder sogar dem Wegfall dieser. In batteriebetriebenen Geräten verlängert dies die Laufzeit, und in Hochleistungsanwendungen hilft es, Überhitzung zu vermeiden und die Lebensdauer der Komponente zu erhöhen.
Welche Vorteile bietet das TSOP-6 Gehäuse?
Das TSOP-6 Gehäuse ist ein kompaktes Oberflächenmontagegehäuse, das erhebliche Platzersparnis auf der Leiterplatte ermöglicht. Es unterstützt die automatisierte Bestückung, was die Produktion vereinfacht und kostengünstiger macht. Zudem ermöglicht die flache Bauweise und die gute Wärmeleitfähigkeit der Pins eine effiziente Wärmeableitung, besonders wenn die Leiterplatte selbst zur Kühlung beiträgt. Dies ist entscheidend für die Erzielung hoher Leistungsdichten.
Kann der IRLTS 2242TR direkt von einem Mikrocontroller gesteuert werden?
Ja, der IRLTS 2242TR ist für die direkte Ansteuerung durch viele Mikrocontroller und Logik-ICs ausgelegt. Seine relativ niedrige Gate-Schwellenspannung (VGS(th)) erlaubt es ihm, bei typischen Mikrocontroller-Ausgangsspannungen (z.B. 3.3V oder 5V) aktiviert zu werden, vorausgesetzt, die Steuerspannung hat das richtige Vorzeichen und ist ausreichend negativ, um den Transistor vollständig durchzuschalten. Es ist immer ratsam, die spezifischen Datenblätter des Mikrocontrollers und des MOSFETs zu konsultieren, um die Kompatibilität sicherzustellen.
Für welche Anwendungen ist dieser MOSFET besonders gut geeignet?
Der IRLTS 2242TR eignet sich hervorragend für eine Vielzahl von Niederspannungsanwendungen, bei denen Platz und Energieeffizienz im Vordergrund stehen. Dazu gehören unter anderem Lastschaltungen in mobilen Geräten, Batteriemanagementsystemen, LED-Treibern, DC/DC-Wandlern, Low-Side-Schaltanwendungen, Motorsteuerungen und allgemeinen Schaltaufgaben in der industriellen und kommerziellen Elektronik.
Wie unterscheidet sich der IRLTS 2242TR von anderen P-Kanal MOSFETs auf dem Markt?
Der IRLTS 2242TR zeichnet sich durch eine optimierte Kombination aus niedrigem RDS(on), hoher Strombelastbarkeit, schneller Schaltgeschwindigkeit und einer kompakten Gehäuseform aus. Dies wird durch fortschrittliche Siliziumtechnologie und ein durchdachtes Package-Design erreicht. Im Vergleich zu älteren oder weniger spezialisierten P-Kanal MOSFETs bietet er eine höhere Effizienz und ermöglicht kleinere, kostengünstigere Schaltungsdesigns.
Ist der IRLTS 2242TR für den Einsatz in Automotive-Anwendungen zertifiziert?
Während die spezifischen Automotive-Qualifikationen für jedes Bauteil separat aufgeführt sind, sind MOSFETs von Infineon Technologies (IR) oft für ihre Robustheit und Zuverlässigkeit bekannt, was sie für anspruchsvolle Umgebungen wie Automotive prädestiniert. Für eine definitive Aussage bezüglich spezifischer Automotive-Normen oder -Zertifizierungen ist die Konsultation des offiziellen Datenblatts oder die direkte Anfrage beim Hersteller unerlässlich.
