Leistungsstarker N-Kanal MOSFET für präzise Schaltanwendungen: IRLR2705PBF
Der IRLR2705PBF – ein N-Kanal Logik-Level MOSFET – ist die optimale Lösung für Entwickler und Ingenieure, die eine zuverlässige und effiziente Steuerung von Stromkreisen benötigen. Wenn präzise Schaltdynamik, hohe Strombelastbarkeit und geringe Leistungsverluste in anspruchsvollen elektronischen Systemen gefordert sind, bietet dieser MOSFET eine überlegene Alternative zu Standardbauteilen. Seine spezifische Auslegung ermöglicht eine direkte Ansteuerung durch Mikrocontroller-Logikpegel, was den Integrationsaufwand reduziert und die Performance steigert.
Anwendungsbereiche und technische Überlegenheit
Der IRLR2705PBF zeichnet sich durch seine Vielseitigkeit in einer breiten Palette von Schaltanwendungen aus. Seine Hauptstärke liegt in der effizienten Verwaltung von Lastströmen, was ihn prädestiniert für den Einsatz in folgenden Bereichen:
- Schaltnetzteile (SMPS): Für hohe Effizienz und Stabilität in Stromversorgungsmodulen.
- Motorsteuerungen: Ermöglicht präzise und reaktionsschnelle Steuerung von Gleichstrommotoren, Schrittmotoren und bürstenlosen DC-Motoren.
- Schaltregler: Optimiert die Leistungsübertragung in DC/DC-Wandlern und Buck/Boost-Konvertern.
- Industrielle Automatisierung: Zuverlässige Schaltfunktionen in Steuerungs- und Überwachungssystemen.
- LED-Treiber: Effiziente Ansteuerung von Hochleistungs-LEDs in Beleuchtungssystemen.
- Batterie-Management-Systeme: Präzise Überwachung und Steuerung von Lade- und Entladevorgängen.
Die technische Überlegenheit des IRLR2705PBF gegenüber konventionellen MOSFETs, insbesondere solchen mit höheren Schwellenspannungen, liegt in seiner Logik-Level-Fähigkeit. Dies bedeutet, dass er bereits mit niedrigen Gate-Spannungen (typischerweise ab 3V oder 4V) vollständig durchschaltet. Dies eliminiert die Notwendigkeit zusätzlicher Treiberstufen, spart Platz auf der Leiterplatte und reduziert die Komplexität des Schaltungsdesigns. Zudem gewährleistet seine geringe Durchlasswiderstand (RDS(on)) von nur 0,04 Ohm bei 10VGS und seinen hohen Dauerstrom von 28A eine minimale Wärmeentwicklung und damit eine höhere Energieeffizienz und Lebensdauer des Gesamtsystems.
Konstruktionsmerkmale und Leistungsparameter
Der IRLR2705PBF ist ein N-Kanal MOSFET, der auf modernster Trench-Technologie basiert. Diese fortschrittliche Fertigungstechnik ermöglicht eine höhere Packungsdichte der Transistoren auf dem Silizium-Wafer, was zu einer signifikanten Reduzierung des RDS(on)-Wertes führt. Die Niedervolt-Logik-Level-Gate-Ansteuerung ist ein Schlüsselmerkmal, das die Kompatibilität mit einer breiten Palette von Mikrocontrollern und digitalen Logikschaltungen sicherstellt.
- N-Kanal Logik-Level: Ermöglicht direkte Ansteuerung durch 3.3V oder 5V Logiksignale.
- Niedriger RDS(on): Minimale Durchlassverluste und verbesserte Effizienz.
- Hohe Strombelastbarkeit: Kontinuierliche Stromstärke von 28A, Spitzenstrom bis zu 110A.
- Hohe Spannungsfestigkeit: Maximale Drain-Source-Spannung (VDS) von 55V.
- Schnelle Schaltzeiten: Optimiert für dynamische Schaltanwendungen.
- Robuste Bauform: Das TO-252AA (DPAK) Gehäuse bietet gute Wärmeableitung und einfache Montage auf Leiterplatten.
Die Kombination dieser Parameter macht den IRLR2705PBF zu einer idealen Wahl für Anwendungen, die eine hohe Leistungsdichte und Zuverlässigkeit erfordern. Die Fähigkeit, hohe Ströme bei niedrigen Spannungen effizient zu schalten, ist entscheidend für die Energieeffizienz moderner elektronischer Geräte.
Wichtige Leistungsspezifikationen im Detail
Die folgenden Spezifikationen unterstreichen die Leistungsfähigkeit und Zuverlässigkeit des IRLR2705PBF:
- Drain-Source Spannung (VDS): 55V – Bietet ausreichende Reserve für viele industrielle und konsumerelektronische Anwendungen.
- Gate-Source Spannung (VGS): Der MOSFET ist für Logik-Level-Anwendungen optimiert, was eine geringe Gate-Spannung für das volle Durchschalten ermöglicht. Die maximale Nennspannung liegt typischerweise bei ±20V, aber die operative Schwelle ist deutlich niedriger für Logik-Integration.
- Kontinuierlicher Drain-Strom (ID) bei 25°C: 28A – Bietet signifikante Stromtragfähigkeit für anspruchsvolle Lasten.
- RDS(on) bei VGS = 10V, ID = 28A: 0.04 Ohm – Ein extrem niedriger Wert, der für minimale Leitungsverluste sorgt.
- RDS(on) bei VGS = 4.5V, ID = 28A: (Typischerwert liegt im Bereich von 0.05-0.06 Ohm) – Zeigt die gute Logik-Level-Schalteigenschaft auch bei leicht reduzierter Gate-Spannung.
- Gate-Ladung (Qg): (Typischerwert im Bereich von 30-40 nC) – Eine moderate Gate-Ladung, die für schnelle Schaltvorgänge mit Standard-Gate-Treibern geeignet ist.
- Thermischer Widerstand (RthJA): Das TO-252AA-Gehäuse bietet einen thermischen Widerstand von ca. 60-70 °C/W im Single-Layer-Betrieb auf einer FR4-Leiterplatte. Mit guter Kupferfläche auf der Platine kann dieser Wert deutlich verbessert werden.
Diese Parameter sind entscheidend für die Auswahl des richtigen MOSFETs für eine spezifische Applikation. Die Kombination aus hoher Stromtragfähigkeit und niedrigem Widerstand minimiert die Energieverluste und die Wärmeentwicklung, was zu einer längeren Lebensdauer der Komponente und des gesamten Systems führt. Die schnelle Schaltfähigkeit ist unerlässlich für Hochfrequenzanwendungen wie Schaltnetzteile, wo Effizienz und Stabilität direkt von der Geschwindigkeit der Schaltelemente abhängen.
Konstruktionsmerkmale und Gehäuseinformationen

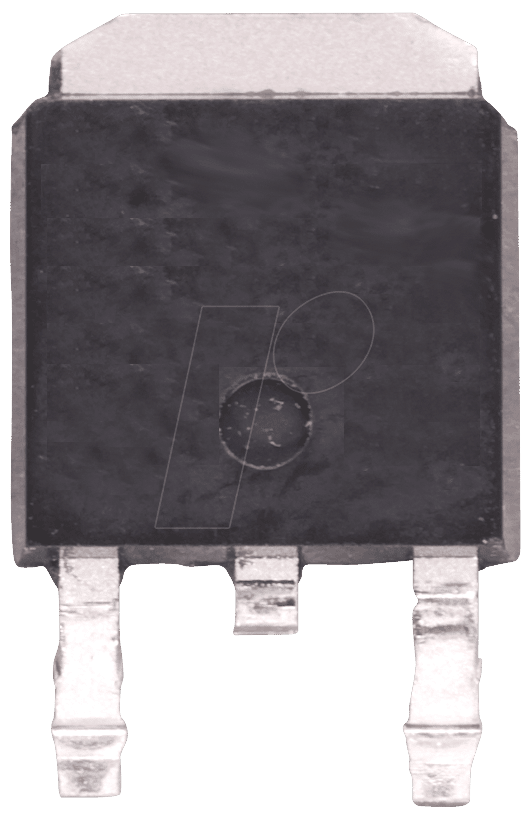

Der IRLR2705PBF wird im TO-252AA-Gehäuse (auch bekannt als DPAK) geliefert. Dieses oberflächenmontierbare Gehäuse ist weit verbreitet und bietet eine gute Balance zwischen kompakter Größe und thermischer Leistung.
| Merkmal | Beschreibung |
|---|---|
| Gehäusetyp | TO-252AA (DPAK) |
| Montageart | Oberflächenmontage (SMD) |
| Anschluss-Layout | 3 Pins (Gate, Drain, Source) zur direkten Anbindung auf Leiterplatte |
| Thermische Eigenschaften | Optimiert für gute Wärmeableitung durch die integrierte Kupfer-Heat-Sink-Fläche des Gehäuses bei korrekter Bestückung und ausreichender Kupferfläche auf der Platine. |
| Abmessungen | Kompaktes SMD-Gehäuse, ideal für platzkritische Designs. Präzise Abmessungen gemäß Datenblatt des Herstellers. |
| Material | Halbleitermaterial Silizium (Si) mit fortschrittlicher Trench-MOS-Technologie. Gehäuse aus robustem Kunststoff. |
| Haltbarkeit | Hohe Zuverlässigkeit durch bewährte Halbleitertechnologie und robustes Gehäusedesign für den Einsatz in anspruchsvollen Umgebungen. |
Das TO-252AA-Gehäuse erleichtert die automatische Bestückung von Leiterplatten und ermöglicht eine effiziente Wärmeabfuhr, insbesondere wenn die integrierte Heat-Sink-Fläche des Gehäuses mit großzügigen Kupferflächen auf der Leiterplatte verbunden wird. Dies ist ein entscheidender Faktor für die Langlebigkeit und Performance des MOSFETs bei hoher Leistungsaufnahme.
FAQ – Häufig gestellte Fragen zu IRLR2705PBF – MOSFET N-LogL 55V 28A 0,04R TO252AA
Was bedeutet „N-LogL“ bei diesem MOSFET?
N-LogL steht für einen N-Kanal MOSFET, der für die Ansteuerung mit Logik-Pegel-Spannungen optimiert ist. Das bedeutet, dass er bereits mit relativ niedrigen Gate-Spannungen (typischerweise ab 3.3V oder 5V) vollständig durchschaltet und somit direkt von Mikrocontrollern oder anderen digitalen Logikbausteinen angesteuert werden kann, ohne dass zusätzliche Treiberstufen erforderlich sind.
Welche maximale Spannung kann dieser MOSFET schalten?
Der IRLR2705PBF hat eine maximale Drain-Source-Spannung (VDS) von 55V. Dies gibt ihm eine gute Reserve für viele gängige Anwendungen, bei denen die Spannung nicht weit über 12V oder 24V liegt.
Wie viel Strom kann der IRLR2705PBF kontinuierlich verarbeiten?
Der MOSFET kann eine kontinuierliche Drain-Stromstärke (ID) von bis zu 28A bei einer Umgebungstemperatur von 25°C verarbeiten. Bei höheren Temperaturen oder bei bestimmten Einbaubedingungen kann diese Strombelastbarkeit durch Wärmeentwicklung limitiert sein.
Ist dieser MOSFET für Hochfrequenzanwendungen geeignet?
Ja, der IRLR2705PBF verfügt über schnelle Schaltzeiten und einen niedrigen RDS(on), was ihn für viele Hochfrequenzanwendungen wie Schaltnetzteile, DC/DC-Wandler und PWM-Steuerungen gut geeignet macht. Die genaue Eignung hängt von den spezifischen Anforderungen der Anwendung ab.
Kann ich diesen MOSFET mit einem 3.3V Mikrocontroller direkt ansteuern?
Ja, da es sich um einen Logik-Level-MOSFET handelt, ist er für die direkte Ansteuerung mit 3.3V oder 5V Logikpegeln ausgelegt. Dies bedeutet, dass der Mikrocontroller die notwendige Gate-Spannung liefern kann, um den MOSFET effizient ein- und auszuschalten.
Was sind die Vorteile des TO-252AA Gehäuses?
Das TO-252AA (DPAK) Gehäuse ist ein oberflächenmontierbares Gehäuse, das eine einfache Bestückung auf Leiterplatten ermöglicht. Es bietet eine gute thermische Leistung, da das Gehäuse über eine integrierte Kupferfläche verfügt, die zur Wärmeableitung genutzt werden kann, insbesondere wenn sie mit ausreichend Kupfer auf der Platine verbunden ist.
Welche Art von Kühlung wird für den IRLR2705PBF empfohlen?
Für Anwendungen mit geringer Leistungsaufnahme reicht oft die Kühlung durch das TO-252AA-Gehäuse in Verbindung mit einer gut dimensionierten Kupferfläche auf der Leiterplatte aus. Bei höheren Dauerströmen oder intensiver Nutzung ist jedoch eine zusätzliche Kühlung durch einen Kühlkörper oder eine optimierte Leiterplattenkühlung unerlässlich, um Überhitzung und Beschädigung des Bauteils zu vermeiden.
