Leistungsstarke Schaltungslösungen: Der IRLHS6276 Dual-MOSFET für anspruchsvolle Elektronikanwendungen
Der IRLHS6276 Dual-MOSFET, N-Kanal, 20 V, 4,5 A, 0,045 Ohm im QFN-6 Gehäuse, ist die ideale Lösung für Entwickler und Ingenieure, die präzise und effiziente Schalter benötigen. Dieses Bauteil ermöglicht eine zuverlässige Steuerung von Lasten in energieeffizienten Systemen, wo hohe Schaltfrequenzen und geringer Energieverlust entscheidend sind. Es adressiert die Notwendigkeit für kompakte und leistungsfähige Komponenten in modernen Embedded-Systemen, Automatisierungstechnik und IoT-Anwendungen.
Überlegene Performance und Effizienz
Der IRLHS6276 bietet eine herausragende Kombination aus geringem Durchlasswiderstand (RDS(on)) von nur 0,045 Ohm bei 10 VGS und einer niedrigen Gate-Ladung. Dies führt zu minimalen Leitungsverlusten und ermöglicht höhere Schaltgeschwindigkeiten im Vergleich zu Standard-MOSFETs mit ähnlicher Spannungs- und Strombelastbarkeit. Die Dual-MOSFET-Konfiguration in einem einzigen Gehäuse spart wertvollen Platz auf der Leiterplatte und vereinfacht das Schaltungsdesign, indem sie die Anzahl der benötigten Komponenten reduziert und die Komplexität von Layouts verringert.
Anwendungsbereiche und Einsatzgebiete
Die Vielseitigkeit des IRLHS6276 erschließt eine breite Palette von Anwendungen. Seine hohe Effizienz und Leistungsdichte machen ihn prädestiniert für den Einsatz in:
- Leistungstreibern: Ideal für die Ansteuerung von Motoren, Relais und Solenoiden in der Automobil- und Industrieautomatisierung.
- Batteriemanagementsystemen (BMS): Ermöglicht präzise Lade- und Entladeregelung in Lithium-Ionen-Batteriepacks.
- Schaltnetzteilen und DC/DC-Wandlern: Optimiert die Effizienz durch schnelle Schaltzeiten und geringe Verluste.
- Lastschaltern und Schutzschaltungen: Bietet zuverlässigen Schutz vor Überstrom und Kurzschlüssen in empfindlichen elektronischen Geräten.
- Energieeffizienten Beleuchtungssystemen: Sorgt für präzise PWM-Steuerung und minimale Wärmeentwicklung.
- IoT-Geräten und tragbaren Elektronikprodukten: Dank seiner kompakten Größe und geringen Energieaufnahme.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des IRLHS6276 wird durch seine präzisen technischen Merkmale untermauert. Die N-Kanal-Konfiguration gewährleistet eine positive Steuerung der Schaltung, während die maximale Drain-Source-Spannung von 20 V und die kontinuierliche Drain-Stromstärke von 4,5 A eine robuste Leistung für eine Vielzahl von Anwendungen sicherstellen. Der niedrige RDS(on) von 0,045 Ohm minimiert die Wärmeentwicklung und erhöht somit die Effizienz und Zuverlässigkeit des Gesamtsystems.
Qualitätsmerkmale und Bauweise

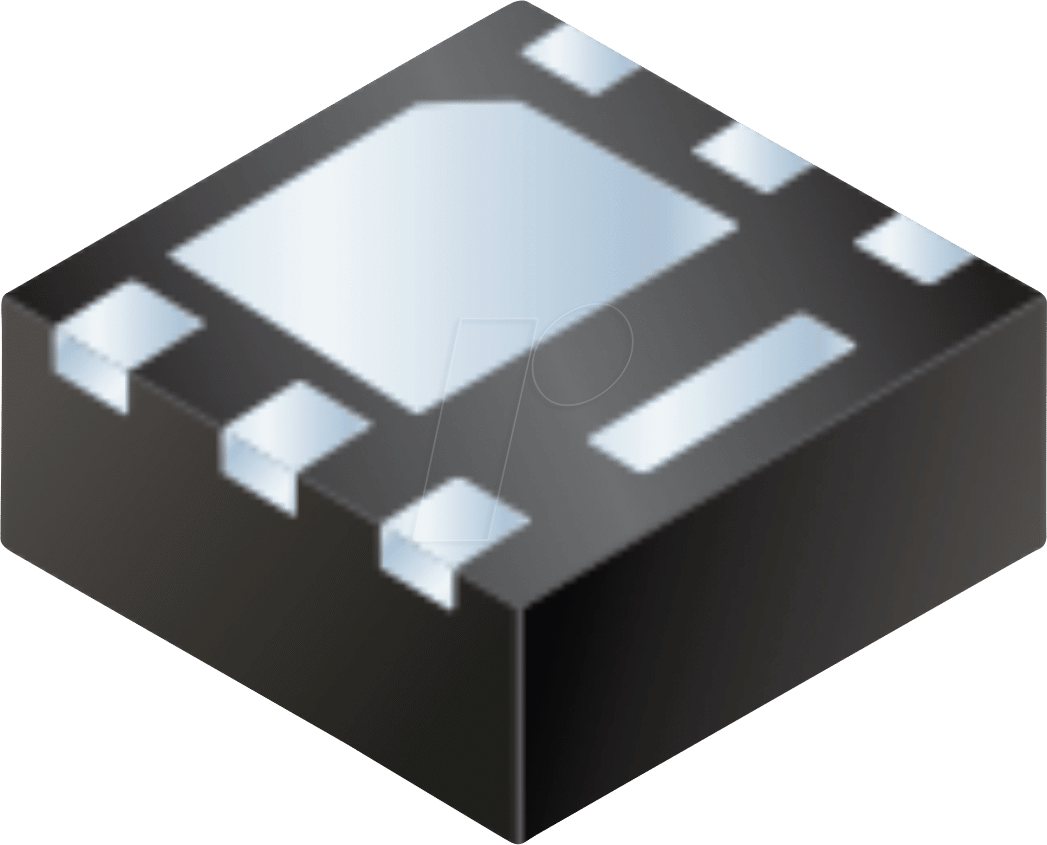

Der IRLHS6276 wurde unter Berücksichtigung höchster Qualitätsstandards entwickelt. Die Verwendung moderner Halbleitertechnologien und ein optimiertes Chipdesign sorgen für eine außergewöhnliche Leistung und Langlebigkeit. Das QFN-6 Gehäuse (Quad Flat No-leads) bietet exzellente thermische Eigenschaften und eine geringe parasitäre Induktivität, was für Hochfrequenzanwendungen von entscheidender Bedeutung ist. Diese Bauweise ermöglicht eine effiziente Wärmeableitung direkt zur Leiterplatte, was die thermische Belastbarkeit des Bauteils erhöht.
Strukturelle Vorteile des Dual-MOSFET-Designs
Die Integration zweier N-Kanal-MOSFETs in einem einzigen Bauteil bietet signifikante Vorteile für das Schaltungsdesign. Dies reduziert nicht nur die Anzahl der physischen Komponenten auf der Leiterplatte, sondern vereinfacht auch die Verdrahtung und verringert das Risiko von Layoutfehlern. Die eng beieinander liegenden Kanäle können in einigen Konfigurationen synergistische Effekte erzielen und das thermische Management vereinfachen, da die Wärmeabfuhr von zwei ko-gepackten Quellen auf einer gemeinsamen Fläche konzentriert wird.
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Typ | Dual-MOSFET, N-Kanal |
| Max. Drain-Source Spannung (VDS) | 20 V |
| Kontinuierlicher Drain-Strom (ID) | 4,5 A |
| Durchlasswiderstand (RDS(on)) | 0,045 Ohm (bei 10 VGS) |
| Gehäuse | QFN-6 |
| Schaltgeschwindigkeit | Optimiert für hohe Frequenzen durch geringe Gate-Ladung |
| Anwendungsfokus | Leistungstreiber, BMS, DC/DC-Wandler, Lastschalter |
| Platzbedarf auf Leiterplatte | Reduziert durch Dual-MOSFET-Integration im QFN-6 Gehäuse |
Präzisionsschaltung für anspruchsvolle Anforderungen
Die Entwicklung des IRLHS6276 basiert auf dem Ziel, eine Lösung anzubieten, die den steigenden Anforderungen moderner elektronischer Systeme gerecht wird. Die Kombination aus hoher Strombelastbarkeit, niedriger Durchlassspannung und schneller Schaltfrequenz macht ihn zu einem unverzichtbaren Bestandteil in designs, die höchste Effizienz und Zuverlässigkeit erfordern. Die Auswahl dieses MOSFETs ermöglicht eine Reduzierung von Verlusten und eine Erhöhung der Lebensdauer der integrierten Schaltungen.
Erweiterte thermische Management-Aspekte
Das QFN-6 Gehäuse ist integraler Bestandteil des thermischen Designs. Seine Bauweise ohne herausragende Pins ermöglicht eine direkte thermische Verbindung zur Leiterplatte, typischerweise über ein Thermal Pad. Dies gewährleistet eine effiziente Ableitung der im Betrieb entstehenden Wärme von den Halbleiterübergängen. Für Anwendungen, die nahe an den Nennwerten des Bauteils operieren, ist eine adäquate Leiterplattenkühlung unerlässlich, sei es durch zusätzliche Kupferflächen oder thermische Via-Arrays, um die Betriebstemperatur zu minimieren und die Lebensdauer des Bauteils zu maximieren.
Gate-Treiber-Optimierung
Die effektive Ansteuerung des IRLHS6276 ist entscheidend für die optimale Ausnutzung seiner Leistungsfähigkeit. Eine geringe Gate-Ladung (Qg) ermöglicht schnelle Schaltübergänge, was besonders bei hohen Frequenzen von Vorteil ist. Es ist wichtig, einen Gate-Treiber zu wählen, der die notwendige Spannung und Stromstärke liefern kann, um das MOSFET schnell und vollständig ein- und auszuschalten. Ein zu langsames Schalten kann zu erhöhten Verlusten und Überhitzung führen. Die Charakteristik des IRLHS6276 unterstützt eine breite Palette von Gate-Treibern, wobei die spezifischen Anforderungen der Anwendung die Auswahl leiten.
Zuverlässigkeit und Robustheit
Die robuste Bauweise und die präzise Fertigung des IRLHS6276 tragen zu seiner hohen Zuverlässigkeit bei. Jedes Bauteil wird strengen Qualitätskontrollen unterzogen, um sicherzustellen, dass es den spezifizierten Parametern entspricht. Die Fähigkeit, Spannungsspitzen bis zu 20V zu tolerieren und gleichzeitig einen Strom von 4,5A effizient zu schalten, spricht für die Widerstandsfähigkeit dieses MOSFETs. Dies reduziert das Risiko von Ausfällen im Feld und trägt zur Gesamtsicherheit und Langlebigkeit des Endprodukts bei.
Zusammenarbeit mit Lan.de für Ihre Elektronikprojekte
Bei Lan.de verstehen wir die Bedeutung von hochwertigen Komponenten für den Erfolg Ihrer Projekte. Der IRLHS6276 Dual-MOSFET ist nur ein Beispiel für unser umfangreiches Sortiment an Elektronik-, Technik- und IT-Komponenten. Unser Ziel ist es, Ihnen nicht nur Produkte von höchster Qualität zu liefern, sondern auch das Wissen und die Unterstützung bereitzustellen, die Sie benötigen, um Ihre technologischen Visionen zu verwirklichen.
FAQ – Häufig gestellte Fragen zu IRLHS6276 – Dual-MOSFET, N-Kanal, 20 V, 4,5 A, 0,045 Ohm, QFN-6
Was ist die Hauptanwendung des IRLHS6276?
Der IRLHS6276 eignet sich hervorragend für Anwendungen, die eine schnelle und effiziente Schaltung von Lasten erfordern, wie z.B. Leistungstreiber, Batteriemanagementsysteme (BMS), DC/DC-Wandler und allgemeine Lastschalter.
Warum ist der niedrige Durchlasswiderstand (RDS(on)) wichtig?
Ein niedriger RDS(on) von 0,045 Ohm minimiert Leistungsverluste während des Betriebs, was zu einer höheren Energieeffizienz, geringeren Wärmeentwicklung und einer längeren Lebensdauer des Bauteils und des Gesamtsystems führt.
Welche Vorteile bietet die Dual-MOSFET-Konfiguration?
Die Integration von zwei MOSFETs in einem Gehäuse reduziert den Platzbedarf auf der Leiterplatte, vereinfacht das Schaltungsdesign und kann das thermische Management optimieren, da die Wärmeabfuhr von zwei Quellen auf einer Fläche konzentriert wird.
Ist der IRLHS6276 für Hochfrequenzanwendungen geeignet?
Ja, dank seiner niedrigen Gate-Ladung ermöglicht der IRLHS6276 schnelle Schaltübergänge, was ihn für Hochfrequenzanwendungen wie Schaltnetzteile und PWM-Controller prädestiniert.
Welche Schutzfunktionen bietet das Bauteil?
Während der IRLHS6276 primär als Schaltelement konzipiert ist, bietet seine robuste Bauweise und der spezifizierte Strombereich Schutz gegen Überlastung, wenn er korrekt in eine entsprechende Schaltung integriert ist. Zusätzliche Schutzschaltungen können für spezifische Anwendungen erforderlich sein.
Welche Anforderungen stellt das QFN-6 Gehäuse an das Layout?
Das QFN-6 Gehäuse erfordert ein sorgfältiges Leiterplattenlayout, insbesondere im Hinblick auf die thermische Anbindung über ein Thermal Pad und die Anordnung der Gate-, Source- und Drain-Anschlüsse, um optimale Leistung und Wärmeableitung zu gewährleisten.
Kann der IRLHS6276 für den Einsatz in Automobilanwendungen verwendet werden?
Obwohl die Spezifikationen eine hohe Leistungsfähigkeit aufweisen, sollten für dedizierte Automobilanwendungen stets Bauteile mit entsprechenden AEC-Q100-Qualifikationen und erweiterten Temperaturbereichen in Betracht gezogen werden. Der IRLHS6276 ist primär für allgemeine industrielle und konsumentenorientierte Anwendungen konzipiert.
