Hochleistungs-MOSFET: IRFP9140 für anspruchsvolle Schaltungen
Der IRFP9140 ist ein spezialisierter P-Kanal-MOSFET, der entwickelt wurde, um anspruchsvolle Schalt- und Verstärkungsaufgaben in professionellen elektronischen Anwendungen zu bewältigen. Wenn Sie eine robuste und effiziente Lösung für das Schalten von hohen Lasten oder die Steuerung von Leistungen im negativen Spannungsbereich benötigen, ist dieser MOSFET die ideale Wahl für Ingenieure, Entwickler und versierte Hobbyisten, die Wert auf Zuverlässigkeit und Performance legen.
Überlegene Leistung und Robustheit
Im Vergleich zu Standard-MOSFETs zeichnet sich der IRFP9140 durch seine herausragenden Spezifikationen aus. Mit einer maximalen Sperrspannung von -100 V und einem Dauerstrom von -21 A ist er für Anwendungen konzipiert, die höhere Leistungsanforderungen stellen. Der niedrige Einschaltwiderstand (RDS(on)) von nur 0,2 Ohm minimiert Energieverluste und reduziert die Wärmeentwicklung erheblich, was zu einer gesteigerten Effizienz und einer längeren Lebensdauer der gesamten Schaltung führt. Dies macht ihn zur überlegenen Wahl gegenüber Bauteilen mit höherem Einschaltwiderstand, die zu übermäßigem Wärmeverlust und potenziellen Ausfällen führen können.
Anwendungsgebiete und Einsatzmöglichkeiten
Der P-Kanal-Aufbau des IRFP9140 prädestiniert ihn für eine Vielzahl von Anwendungen, insbesondere dort, wo eine Masse-Referenz-Schaltung bevorzugt wird oder die Steuerung von negativen Spannungen erforderlich ist. Hierzu zählen:
- Stromversorgungseinheiten: Effiziente Steuerung von Ausgangsstufen in Hochleistungs-Netzteilen.
- Motorsteuerungen: Präzise Regelung von Gleichstrommotoren, insbesondere in Anwendungen, die eine sanfte Bremsung oder Umkehrung erfordern.
- Batteriemanagementsysteme: Zuverlässiges Schalten von Lasten in fortschrittlichen Energieverwaltungssystemen.
- Audioverstärker: Einsatz in Class-D- oder Class-G-Verstärkerdesigns zur Optimierung der Leistungsausgabe.
- Industrielle Automatisierung: Robuste Schaltelemente für Steuerungsaufgaben in rauen Umgebungen.
- Schutzschaltungen: Implementierung von Überlast- und Verpolungsschutzfunktionen.
Technische Spezifikationen im Detail
Der IRFP9140 ist ein integraler Bestandteil moderner Leistungselektronik. Seine Konstruktion und die verwendeten Materialien sind auf maximale Zuverlässigkeit und thermische Leistung ausgelegt. Die Spezifikationen ermöglichen eine präzise und stabile Funktion auch unter anspruchsvollen Betriebsbedingungen.
| Merkmal | Spezifikation |
|---|---|
| Typ | P-Kanal MOSFET |
| Hersteller-Teilenummer | IRFP9140 |
| Maximale Sperrspannung (VDS) | -100 V |
| Dauerhafter Drainstrom (ID bei TA=25°C) | -21 A |
| Einschaltwiderstand (RDS(on) bei VGS=-10V, ID=-21A) | 0,2 Ω (typisch) |
| Gate-Schwellenspannung (VGS(th)) | -2 V bis -4 V (typisch -3V) |

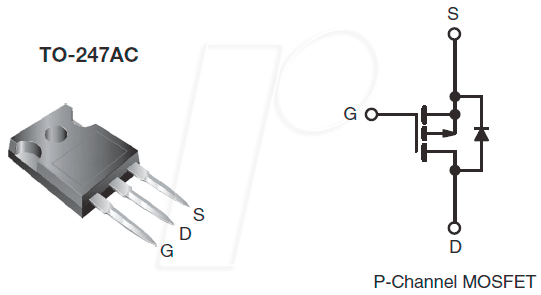

| Gehäuseform | TO-247AC |
| Thermische Leitfähigkeit | Optimiert für effiziente Wärmeableitung durch TO-247AC-Gehäuse, ermöglicht hohe Dauerströme. |
| Material und Aufbau | Silizium-Halbleiterbauelement, gefertigt nach Industriestandards für hohe Zuverlässigkeit und Lebensdauer. Robuste Gate-Isolierung für hohe Durchbruchspannungen. |
| Einsatzumgebung | Geeignet für eine breite Palette von Temperaturen, mit sorgfältig spezifizierten thermischen Parametern, um Stabilität auch bei erhöhter Last zu gewährleisten. |
Vorteile des P-Kanal-Designs
Die Wahl eines P-Kanal-MOSFETs wie des IRFP9140 bietet spezifische Vorteile in Schaltungsdesigns:
- Negative Spannungssteuerung: Ideal für die Schaltung von Lasten, die an eine positive Versorgung angeschlossen sind, wenn der MOSFET zwischen Last und Masse geschaltet wird. Dies ermöglicht eine einfache Ansteuerung durch einen positiven Gate-Spannungsimpuls relativ zur Source.
- Schutzfunktionen: Ermöglicht die einfache Implementierung von Verpolungsschutzschaltungen, bei denen der MOSFET eine unterbrochene Verbindung bildet, wenn die Eingangsspannung falsch polarisiert ist.
- Hohe Effizienz bei negativen Gleichtaktsignalen: In differentiellen Verstärkerschaltungen oder anderen Konfigurationen, die mit negativen Spannungspegeln arbeiten, bietet ein P-Kanal-MOSFET eine natürliche Passform und kann zu vereinfachten Designs führen.
- Low-Side-Switching mit positiver Steuerspannung: Bei bestimmten Schaltungsarchitekturen kann ein P-Kanal-MOSFET für Low-Side-Switching verwendet werden, wenn seine Source mit einer positiven Spannung verbunden ist und das Gate relativ zur Source negativ gesteuert wird.
FAQ – Häufig gestellte Fragen zu IRFP9140 – MOSFET, P-Kanal, -100 V, -21 A, RDS(on) 0,2 Ohm, TO-247AC
Was ist der Hauptvorteil des IRFP9140 gegenüber einem N-Kanal-MOSFET?
Der Hauptvorteil eines P-Kanal-MOSFETs wie des IRFP9140 liegt in seiner Fähigkeit, Lasten zu schalten, die an eine positive Versorgung angeschlossen sind, wenn er zwischen der Last und Masse platziert wird. Dies vereinfacht oft das Design von Schaltungen, die negative Spannungssteuerung erfordern oder Schutz vor Verpolung bieten müssen.
Ist der IRFP9140 für hohe Frequenzen geeignet?
Der IRFP9140 ist primär für leistungsbasierte Schaltanwendungen konzipiert, bei denen Effizienz und Strombelastbarkeit im Vordergrund stehen. Während er für moderate Frequenzen in Schaltnetzteilen oder Motorsteuerungen eingesetzt werden kann, ist er nicht explizit für Hochfrequenz-RF-Anwendungen optimiert, bei denen Bauteile mit geringeren Gate-Kapazitäten und schnelleren Schaltzeiten bevorzugt werden.
Welche Kühlmaßnahmen sind für den IRFP9140 bei maximaler Leistung erforderlich?
Bei Betrieb an der Leistungsgrenze, insbesondere bei Dauerströmen nahe -21 A und bei Betriebstemperaturen, ist eine effektive Kühlung unerlässlich. Das TO-247AC-Gehäuse bietet gute thermische Eigenschaften, jedoch wird für den Dauerbetrieb bei hohen Lasten die Montage auf einem geeigneten Kühlkörper dringend empfohlen, um die Sperrschichttemperatur unterhalb des maximal zulässigen Wertes zu halten.
Kann der IRFP9140 als linearer Verstärker verwendet werden?
Ja, der IRFP9140 kann prinzipiell auch in einer linearen Verstärkerschaltung eingesetzt werden, insbesondere in Anwendungen, die eine hohe Stromlieferfähigkeit und eine gute Wärmeableitung erfordern. Sein niedriger RDS(on) trägt zu einer geringeren Eigenerwärmung bei, was für lineare Anwendungen von Vorteil ist, wo die Verlustleistung höher sein kann als bei reinem Schalten.
Welche Gate-Treiber-Anforderungen hat der IRFP9140?
Der IRFP9140 benötigt eine Gate-Source-Spannung (VGS) zum vollständigen Einschalten (Low RDS(on)), die typischerweise im Bereich von -10 V bis -15 V liegt, abhängig von der genauen Spezifikation des Herstellers und der gewünschten Leitfähigkeit. Die Gate-Schwellenspannung (VGS(th)) liegt im Bereich von -2 V bis -4 V. Ein geeigneter Gate-Treiber-Schaltkreis muss in der Lage sein, diese Spannungen zuverlässig und schnell zu liefern und abzuleiten.
Wie unterscheidet sich der RDS(on) des IRFP9140 bei unterschiedlichen Temperaturen?
Der Einschaltwiderstand (RDS(on)) von MOSFETs, einschließlich des IRFP9140, steigt typischerweise mit zunehmender Sperrschichttemperatur an. Dies liegt an der inhärenten Temperaturabhängigkeit des Halbleitermaterials. Es ist wichtig, dies bei der Auslegung von Schaltungen zu berücksichtigen und gegebenenfalls Sicherheitsmargen einzuplanen oder eine ausreichende Kühlung sicherzustellen, um die Temperatur unter Kontrolle zu halten.
Ist der IRFP9140 für Pulseinsatz geeignet?
Absolut. Der IRFP9140 ist aufgrund seiner robusten Konstruktion und seiner Fähigkeit, hohe Stromspitzen zu bewältigen, hervorragend für Pulseinsätze geeignet. Die Spezifikationen für Pulsstrom und die thermischen Eigenschaften ermöglichen den Betrieb mit kurzen, hochstromigen Pulsen, solange die durchschnittliche Verlustleistung und die Peak-Sperrschichttemperatur innerhalb der zulässigen Grenzen bleiben.
