Leistungsstarke Schaltlösung für anspruchsvolle Anwendungen: IRFP 460 N-Kanal MOSFET
Wenn Sie eine zuverlässige und leistungsstarke Komponente für Ihre Hochspannungs- und Hochstromanwendungen suchen, ist der IRFP 460 N-Kanal MOSFET die ideale Wahl. Dieses Bauteil wurde speziell entwickelt, um den Anforderungen von professionellen Elektronikentwicklern und Ingenieuren gerecht zu werden, die maximale Effizienz und Robustheit in ihren Schaltungen benötigen. Er übertrifft Standardlösungen durch seine herausragende Kombination aus hoher Spannungsfestigkeit, niedrigem Durchlasswiderstand und exzellenter thermischer Performance.
Überragende Leistung und Robustheit des IRFP 460
Der IRFP 460 ist ein N-Kanal-Leistungstransistor, der auf der fortschrittlichen MOSFET-Technologie basiert. Seine Kernkompetenz liegt in der effizienten Steuerung hoher Leistungen bei gleichzeitiger Minimierung von Energieverlusten. Mit einer maximalen Drain-Source-Spannung von 500V und einem kontinuierlichen Drain-Strom von 20A eignet er sich hervorragend für den Einsatz in Netzteilen, Spannungswandlern, Motorsteuerungen und anderen energieintensiven Schaltungen. Die Avalanche-Fähigkeit des Transistors bietet zudem eine zusätzliche Schutzebene gegen Überspannungsspitzen, was ihn zu einer besonders robusten Komponente für kritische Anwendungen macht.
Technische Spezifikationen und Vorteile
Die herausragenden Eigenschaften des IRFP 460 resultieren aus seiner sorgfältigen Konstruktion und optimierten Halbleiterstruktur:
- Hohe Spannungsfestigkeit: Mit 500V Drain-Source-Spannung (VDS) bietet der IRFP 460 eine signifikante Reserve für Anwendungen, die mit hohen Spannungen arbeiten oder Spannungsspitzen erwarten. Dies reduziert das Risiko von Bauteilausfällen durch Überspannungen.
- Niedriger RDS(on): Der geringe Einschaltwiderstand (RDS(on)) minimiert die Leistungsverluste im eingeschalteten Zustand. Dies führt zu einer höheren Gesamteffizienz des Systems, reduziert die Wärmeentwicklung und ermöglicht kleinere Kühlkörper.
- Hoher Dauerstrom: Ein kontinuierlicher Drain-Strom von 20A ermöglicht den Einsatz in Anwendungen mit hohem Leistungsbedarf, wie beispielsweise in industriellen Motorsteuerungen oder leistungsfähigen Schaltnetzteilen.
- Hohe Pulsstromfähigkeit: Die Fähigkeit, kurzzeitig höhere Ströme zu bewältigen, erhöht die Zuverlässigkeit in dynamischen Lastsituationen.
- Schnelle Schaltgeschwindigkeiten: MOSFETs sind bekannt für ihre schnellen Schaltzeiten. Der IRFP 460 ermöglicht dadurch hohe Schaltfrequenzen, was für den effizienten Betrieb von modernen Schaltnetzteilen und Wandlern unerlässlich ist.
- Integrierte Diode: Die parasitäre Body-Diode des MOSFETs kann in bestimmten Schaltungen als Freilaufdiode fungieren, was die Komplexität und die Anzahl der benötigten externen Komponenten reduzieren kann.

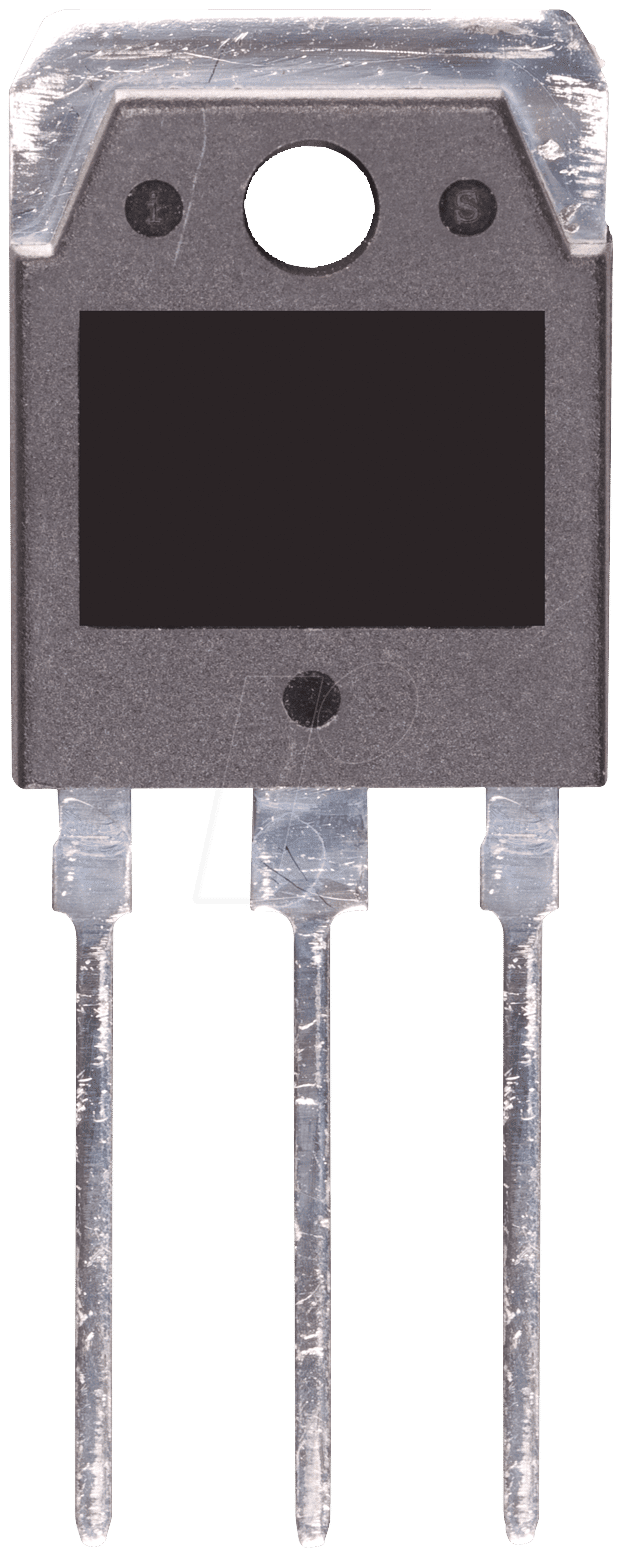

- Robustes TO-247AC Gehäuse: Das TO-247AC-Gehäuse (auch bekannt als T0-3P) ist ein Standardgehäuse für Leistungshalbleiter. Es bietet eine gute Wärmeabfuhr und mechanische Stabilität, was für den zuverlässigen Betrieb unter anspruchsvollen Bedingungen von großer Bedeutung ist. Die großen Anschlüsse ermöglichen eine effiziente Anbindung an Leiterplatten und Kühlkörper.
Einsatzbereiche des IRFP 460
Der IRFP 460 ist aufgrund seiner Eigenschaften ein vielseitiger Leistungstransistor für eine breite Palette von Anwendungen:
- Schaltnetzteile (SMPS)
- DC-DC-Wandler
- Motorsteuerungen
- Inverter-Technologien
- Beleuchtungssysteme (z.B. LED-Treiber)
- Audio-Verstärker im Class-D-Betrieb
- Industrielle Automatisierungstechnik
- Solarenergie-Umrichter
Detaillierte Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | N-Kanal MOSFET |
| Maximale Drain-Source-Spannung (VDS) | 500 V |
| Maximale Gate-Source-Spannung (VGS) | ±30 V |
| Kontinuierlicher Drain-Strom (ID bei TC = 25°C) | 20 A |
| Maximale Pulsdrainstrom (IDM) | 80 A |
| Gesamtverlustleistung (PD bei TC = 25°C) | 280 W |
| RDS(on) (typisch bei VGS = 10V, ID = 20A) | 0,22 Ω |
| Gate-Ladung (Qg) | 90 nC (typisch) |
| Schaltgeschwindigkeit | Schnell (typisch für Leistung-MOSFETs) |
| Gehäusetyp | TO-247AC |
| Avalanche-Energie (EAS) | Avalanche-Rated (spezifische Werte sind im Datenblatt zu finden) |
| Betriebstemperaturbereich (TJ) | -55°C bis +150°C |
| Verpackung | Standard-Verpackung für Leistungskomponenten, oft in Trays oder Rollen |
Konstruktionsprinzipien und Materialtechnologie
Der IRFP 460 basiert auf einer optimierten Planar- oder Trench-MOSFET-Architektur, die eine hohe Packungsdichte von Transistoren auf dem Silizium-Wafer ermöglicht. Dies trägt direkt zur Reduzierung des RDS(on) und zur Erhöhung der Stromtragfähigkeit bei. Die Silizium-Wafer-Qualität und die Reinheit der verwendeten Materialien sind entscheidend für die elektrische Performance und die Zuverlässigkeit. Die Gate-Oxid-Schicht wird unter extrem kontrollierten Bedingungen abgeschieden, um eine hohe Durchschlagsfestigkeit und Stabilität zu gewährleisten. Die Metallisierungsschichten für die Source- und Drain-Kontakte sind so konzipiert, dass sie niedrige Übergangswiderstände aufweisen und auch bei hohen Strömen widerstandsfähig sind. Das TO-247AC-Gehäuse selbst besteht aus einem robusten Kunststoff, der hohen Temperaturen standhält und eine gute elektrische Isolation bietet. Die internen Anschlüsse (Bonddrähte oder direkt metallisierte Verbindungen) sind für die Strombelastung optimiert, um Leistungsverluste und Wärmeentwicklung zu minimieren.
Vorteile gegenüber Standard-MOSFETs
Während Standard-MOSFETs für allgemeine Schalteranwendungen ausreichen mögen, bietet der IRFP 460 signifikante Vorteile für professionelle und anspruchsvolle Einsätze. Seine deutlich höhere Spannungsfestigkeit von 500V im Vergleich zu gängigen 200V oder 300V MOSFETs schützt die Schaltung vor unerwarteten Spannungsspitzen, die in Netzteilen oder induktiven Lasten auftreten können. Der geringere RDS(on) von 0,22 Ω bedeutet, dass bei gleichem Strom weniger Energie in Wärme umgewandelt wird. Bei 20A Drain-Strom beträgt der Spannungsabfall über dem MOSFET nur etwa 4,4V, was zu einer Leistungsaufnahme von nur 88W durch den Widerstand führt. Im Vergleich dazu könnte ein MOSFET mit einem doppelt so hohen RDS(on) über 176W verbrauchen, was eine massive Reduzierung der benötigten Kühlleistung und eine Steigerung der Gesamteffizienz bedeutet. Die höhere Pulsstromfähigkeit und die integrierte Avalanche-Rating erhöhen die Robustheit und Lebensdauer des Bauteils unter realen Betriebsbedingungen, wo Lastspitzen und unerwartete Ereignisse auftreten können.
FAQ – Häufig gestellte Fragen zu IRFP 460 – MOSFET, N-CH, 500V, 20A, 280W, TO-247AC
1. Für welche Art von Anwendungen ist der IRFP 460 besonders geeignet?
Der IRFP 460 eignet sich hervorragend für Hochspannungs- und Hochstromanwendungen wie Schaltnetzteile, DC-DC-Wandler, Motorsteuerungen, Inverter und industrielle Stromversorgungen, bei denen Zuverlässigkeit und Effizienz entscheidend sind.
2. Was bedeutet die Angabe N-Kanal MOSFET?
Ein N-Kanal MOSFET ist ein Feldeffekttransistor, bei dem der Stromfluss zwischen Drain und Source durch die Anlegung einer positiven Spannung am Gate gesteuert wird, welche freie Elektronen im N-Kanal mobilisiert.
3. Wie wird die Verlustleistung von 280W bei der Auswahl eines Kühlkörpers berücksichtigt?
Die angegebene Verlustleistung von 280W bei 25°C Gehäusetemperatur ist ein Maximalwert. Um diese Leistung sicher abzuleiten, ist ein geeigneter Kühlkörper erforderlich, der die Wärme effektiv an die Umgebung abgibt und die Gehäusetemperatur unterhalb des zulässigen Maximalwerts hält. Die genaue Dimensionierung hängt von der tatsächlichen Betriebstemperatur und der Umgebungstemperatur ab.
4. Ist der IRFP 460 gegen Überspannungen geschützt?
Ja, der IRFP 460 ist „Avalanche-Rated“, was bedeutet, dass er kurzzeitige Überspannungsspitzen, die zu einem „Lawinendurchbruch“ führen würden, ohne Beschädigung überstehen kann. Dies erhöht die Robustheit in dynamischen Umgebungen.
5. Welche Vorteile bietet das TO-247AC Gehäuse?
Das TO-247AC-Gehäuse ist ein Standard-Leistungsgehäuse, das eine gute thermische Leitfähigkeit bietet und die Montage auf Kühlkörpern erleichtert. Es ermöglicht hohe Strombelastungen und bietet eine sichere elektrische Isolierung.
6. Kann der IRFP 460 als Freilaufdiode in induktiven Lasten eingesetzt werden?
Ja, die parasitäre Body-Diode, die jedem MOSFET innewohnt, kann in vielen Schaltungen als Freilaufdiode für induktive Lasten dienen. Dies kann die Notwendigkeit einer zusätzlichen externen Diode reduzieren.
7. Was ist der Unterschied zwischen kontinuierlichem Drain-Strom und Pulsdrainstrom?
Der kontinuierliche Drain-Strom (20A) ist der maximale Strom, den der MOSFET unter Dauerbetrieb bei einer bestimmten Gehäusetemperatur sicher leiten kann. Der Pulsdrainstrom (80A) gibt an, welche kurzzeitigen Stromspitzen der MOSFET überstehen kann, ohne Schaden zu nehmen.
