IRFIZ 24N – MOSFET N-Kanal: Leistung und Zuverlässigkeit für anspruchsvolle Schaltungen
Der IRFIZ 24N ist ein N-Kanal-MOSFET, der speziell für Anwendungen entwickelt wurde, die eine robuste Leistung, hohe Schaltgeschwindigkeiten und zuverlässige Spannungs- und Strombelastbarkeit erfordern. Wenn Sie nach einer Komponente suchen, die effiziente Energieverwaltung in industriellen Steuerungen, Stromversorgungen oder Motorantrieben gewährleistet und Standardbauteile in Bezug auf Wärmeableitung und Performance übertrifft, ist der IRFIZ 24N die präzise Wahl.
Überlegene Leistungsmerkmale des IRFIZ 24N
Der IRFIZ 24N hebt sich von gängigen MOSFETs durch seine optimierte Bauform und seine spezifischen elektrischen Kennwerte ab. Die TO-220-Fullpak-Bauform ermöglicht eine exzellente Wärmeableitung, was besonders bei Anwendungen mit hoher Leistungsdissipation von entscheidender Bedeutung ist. Dies führt zu einer höheren Zuverlässigkeit und einer längeren Lebensdauer der Komponente, selbst unter anspruchsvollen Betriebsbedingungen.
Anwendungsbereiche und technische Vorteile
Die Vielseitigkeit des IRFIZ 24N erschließt sich durch seine Spezifikationen:
- Hohe Stromtragfähigkeit: Mit einer Nennstromstärke von 14A eignet sich der MOSFET für leistungsintensive Schaltungen, wo präzise Stromsteuerung unerlässlich ist. Dies ist ideal für Anwendungen wie Schaltnetzteile, Motorsteuerungen und industrielle Automatisierungssysteme.
- Robuste Spannungsfestigkeit: Die maximale Drain-Source-Spannung von 55V bietet ausreichend Spielraum für die meisten gängigen Niedervolt- und Mittelvolt-Anwendungen, was die Einsatzmöglichkeiten erweitert und die Sicherheit erhöht.
- Effiziente Leistungsdissipation: Die angegebene maximale Verlustleistung von 29W unterstreicht die Fähigkeit des MOSFETs, Wärme effektiv abzuführen. Dies reduziert die Notwendigkeit für aufwendige Kühllösungen und ermöglicht kompaktere Schaltungsdesigns.
- Schnelle Schaltzeiten: Als N-Kanal-MOSFET bietet der IRFIZ 24N schnelle Schaltcharakteristiken, die für effiziente Pulsweitenmodulation (PWM) und andere Hochfrequenz-Schaltanwendungen essenziell sind. Dies minimiert Schaltverluste und erhöht die Gesamteffizienz des Systems.
- Optimierte Gehäusebauform: Das TO-220-Fullpak-Gehäuse ist bekannt für seine gute thermische Ankopplung an Kühlkörper. Dies gewährleistet eine verbesserte Wärmeabfuhr im Vergleich zu Standard-TO-220-Gehäusen, was zu einer gesteigerten thermischen Stabilität und erhöhten Betriebssicherheit führt.
Produkteigenschaften im Detail
Die technischen Spezifikationen des IRFIZ 24N sind ausschlaggebend für seine Leistungsfähigkeit:
| Eigenschaft | Wert/Beschreibung |
|---|---|
| Typ | MOSFET, N-Kanal |
| Maximale Drain-Source-Spannung (VDS) | 55V |
| Kontinuierlicher Drain-Strom (ID) | 14A |
| Maximale Verlustleistung (PD) | 29W |

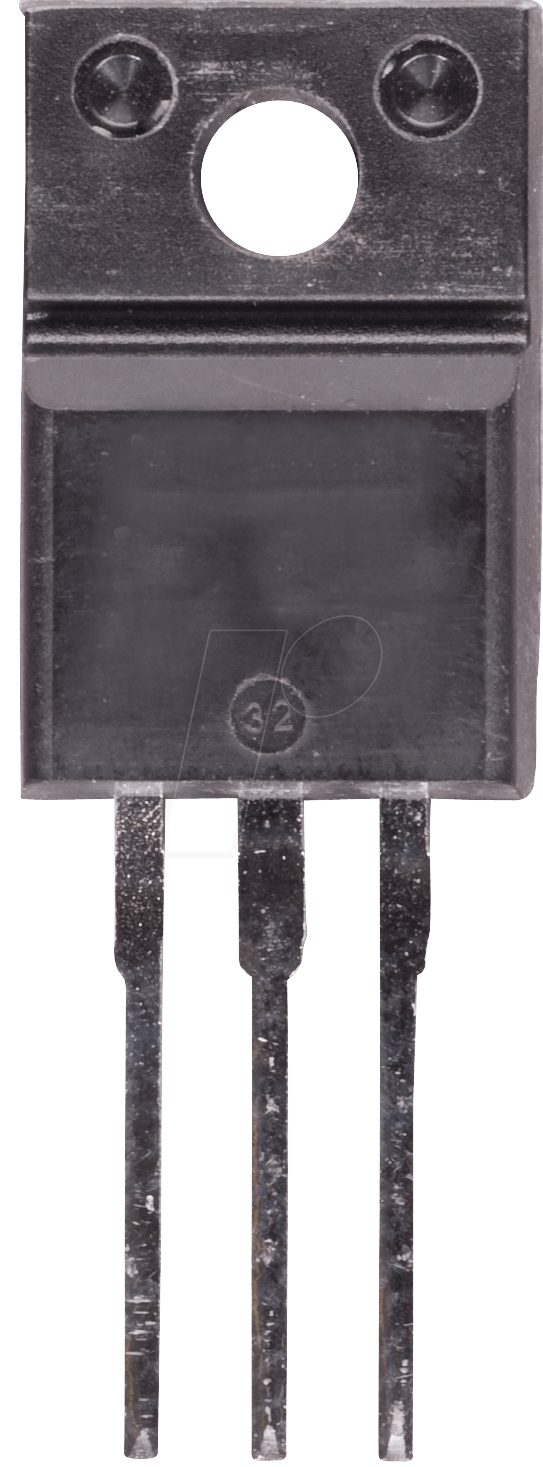

| Gehäuse | TO-220-Fullpak |
| Schwellenspannung (VGS(th)) | Typischerweise im Bereich von 1V bis 2V, für eine einfache Ansteuerung mit niedrigen Gate-Spannungen. |
| Gate-Source-Widerstand (RDS(on)) | Gering, was zu minimierten Leitungsverlusten bei eingeschaltetem Zustand führt. Der genaue Wert ist spezifisch für die jeweilige Charge und Spannungsstufe, aber optimiert für Effizienz. |
| Thermischer Widerstand (Gehäuse zu Umgebung) | Optimiert durch das Fullpak-Design, was eine effiziente Wärmeabfuhr ermöglicht und die Notwendigkeit zusätzlicher Kühlmaßnahmen reduziert. |
| Anwendungsbereiche | Schaltnetzteile (SMPS), Motorsteuerungen, industrielle Automatisierung, Energieverteilungssysteme, Lastschalter, DC-DC-Wandler. |
Der Vorteil des TO-220-Fullpak-Gehäuses
Das TO-220-Fullpak-Gehäuse unterscheidet sich von herkömmlichen TO-220-Gehäusen durch seine monolithische Bauweise und die vollständig gekapselte Struktur. Diese Konstruktion bietet eine verbesserte thermische Kopplung zur externen Oberfläche des Gehäuses, was eine direktere und effizientere Wärmeabfuhr an einen Kühlkörper ermöglicht. Dies resultiert in niedrigeren Betriebstemperaturen, erhöhter Zuverlässigkeit und der Fähigkeit, höhere Ströme oder Leistungen zu handhaben, ohne thermisches Durchgehen zu befürchten. Für Designer, die auf maximale thermische Performance und Langlebigkeit ihrer Komponenten angewiesen sind, ist das Fullpak-Design ein entscheidender Vorteil.
Design-Überlegungen und Ansteuerbarkeit
Die Gate-Schwellenspannung des IRFIZ 24N ist typischerweise niedrig genug, um eine einfache Ansteuerung durch gängige Mikrocontroller-Ausgänge oder dedizierte Gate-Treiber zu ermöglichen. Dies vereinfacht das Schaltungsdesign erheblich und reduziert die Notwendigkeit für komplexe Ansteuerschaltungen. Der niedrige Gate-Source-Widerstand (RDS(on)) im eingeschalteten Zustand minimiert die Leitungsverluste, was die Effizienz des Gesamtsystems weiter steigert. Diese Faktoren machen den IRFIZ 24N zu einer ausgezeichneten Wahl für leistungsorientierte Schaltungen, bei denen jede Energieeinsparung zählt.
FAQ – Häufig gestellte Fragen zu IRFIZ 24N – MOSFET, N-CH, 55V, 14A, 29W, TO-220-Fullpak
Was sind die Hauptvorteile des TO-220-Fullpak-Gehäuses gegenüber einem Standard-TO-220?
Das TO-220-Fullpak-Gehäuse bietet eine verbesserte Wärmeableitung durch seine monolithische und vollständig gekapselte Bauweise. Dies ermöglicht eine effizientere Kopplung an Kühlkörper und führt zu niedrigeren Betriebstemperaturen und erhöhter Zuverlässigkeit, insbesondere bei Anwendungen mit hoher Leistungsdissipation.
Für welche Art von Anwendungen ist der IRFIZ 24N MOSFET am besten geeignet?
Der IRFIZ 24N eignet sich hervorragend für leistungsintensive Anwendungen wie Schaltnetzteile (SMPS), Motorsteuerungen, industrielle Automatisierung, Energieverteilungssysteme, Lastschalter und DC-DC-Wandler, bei denen eine robuste Stromkontrolle und effiziente Energieverwaltung erforderlich sind.
Kann der IRFIZ 24N mit niedrigen Gate-Spannungen angesteuert werden?
Ja, die typischerweise niedrige Gate-Schwellenspannung des IRFIZ 24N ermöglicht eine einfache Ansteuerung durch gängige Mikrocontroller-Ausgänge oder einfache Gate-Treiber, was das Schaltungsdesign vereinfacht.
Welchen Einfluss hat der RDS(on) auf die Leistung des MOSFETs?
Ein niedriger RDS(on) (Widerstand im eingeschalteten Zustand) minimiert die Leitungsverluste im MOSFET. Dies führt zu einer höheren Gesamteffizienz des Systems, geringerer Wärmeentwicklung und reduziertem Energieverbrauch.
Benötige ich zwingend einen Kühlkörper für den IRFIZ 24N?
Aufgrund des ausgezeichneten TO-220-Fullpak-Gehäuses kann der IRFIZ 24N unter bestimmten Bedingungen auch ohne externen Kühlkörper betrieben werden, insbesondere bei geringer Leistungsdissipation. Für Anwendungen mit höherer Dauerlast oder bei Umgebungsbedingungen mit erhöhter Temperatur ist jedoch die Verwendung eines geeigneten Kühlkörpers dringend empfohlen, um die maximale Leistung und Lebensdauer zu gewährleisten.
Was bedeutet „N-Kanal“ bei diesem MOSFET?
Ein N-Kanal-MOSFET nutzt negativ geladene Ladungsträger (Elektronen) für die Stromleitung. Dies ist die gebräuchlichste Art von MOSFETs und sie sind oft schneller und effizienter als P-Kanal-MOSFETs in vielen Schaltanwendungen.
Ist die angegebene Verlustleistung von 29W die maximale, die der MOSFET verkraften kann?
Die angegebene Verlustleistung von 29W ist die maximale kontinuierliche Verlustleistung unter optimalen Kühlbedingungen (z.B. mit einem geeigneten Kühlkörper). Bei höheren Umgebungstemperaturen oder ohne ausreichende Kühlung reduziert sich die zulässige Verlustleistung, um eine Überhitzung und Beschädigung der Komponente zu vermeiden.
