Hocheffiziente P-Kanal MOSFET-Lösung für anspruchsvolle Anwendungen
Der IRFHS9301 – MOSFET, P-Kanal, -30 V, -13 A, 0.065 ohm, QFN-6 ist die ideale Wahl für Ingenieure und Entwickler, die eine zuverlässige und leistungsstarke Schalteinheit für negative Spannungsbereiche benötigen. Dieses Bauteil löst das Problem der effizienten Steuerung von Lasten mit negativer Polarität, wo herkömmliche N-Kanal MOSFETs an ihre Grenzen stoßen oder zusätzliche komplexe Schaltungen erfordern.
Überlegene Leistung und Zuverlässigkeit mit dem IRFHS9301
Im Vergleich zu Standardlösungen bietet der IRFHS9301 eine herausragende Performance. Seine optimierte P-Kanal-Architektur in Verbindung mit modernen Halbleitertechnologien ermöglicht eine geringe Einschaltwiderstand (RDS(on)) von nur 0.065 Ohm bei gleichzeitig hohen Strombelastbarkeit von -13 A. Dies minimiert Leistungsverluste und reduziert die Wärmeentwicklung signifikant, was zu einer längeren Lebensdauer und höherer Systemeffizienz führt. Die Fähigkeit, bis zu -30 V zu sperren, macht ihn prädestiniert für eine breite Palette von DC-DC-Wandlern, Stromversorgungen und Motorsteuerungsapplikationen, bei denen präzise und verlustarme Schaltung von entscheidender Bedeutung ist.
Kerntechnologie und Designvorteile
Der IRFHS9301 basiert auf fortschrittlicher Siliziumtechnologie, die eine exzellente Balance zwischen Durchbruchspannung, Stromkapazität und Schaltgeschwindigkeit bietet. Die Verwendung eines P-Kanals ermöglicht eine einfachere Ansteuerung in Systemen, die bereits eine negative Spannungsreferenz verwenden, und vereinfacht die Schaltungslogik in vielen Niedervolt-Anwendungen. Der geringe RDS(on) Wert ist das Ergebnis einer tiefgreifenden Optimierung der Kanalstruktur und der Dotierungsprofile, was zu einer verbesserten Ladungsträgermobilität und reduzierten parasitären Widerständen führt. Dies ist entscheidend für Anwendungen, bei denen Energieeffizienz oberste Priorität hat, wie z.B. in mobilen Geräten, batteriebetriebenen Systemen oder energiebewussten Netzteilmodulen.
Optimale Anwendungsszenarien
Die spezifischen Eigenschaften des IRFHS9301 machen ihn zu einer ausgezeichneten Wahl für diverse Einsatzgebiete:
- Lastschaltung und Überwachung: Schaltet Lasten mit negativer Spannung effizient ab und ein, ideal für Schutzschaltungen und Leistungsmanagement.
- DC-DC-Wandler: Perfekt geeignet für Buck- und Boost-Konverter, die mit negativen Spannungsschienen arbeiten, um eine präzise Spannungsregelung zu gewährleisten.
- Motorsteuerungen: Ermöglicht die Steuerung der Drehrichtung und Geschwindigkeit von Gleichstrommotoren in Anwendungen mit invertierter Polarität.
- Batteriemanagementsysteme: Dient als Schlüsselkomponente in Systemen zur Überwachung und Steuerung des Lade- und Entladevorgangs von Batterien.
- Inverse Polarity Switching: Bietet eine robuste Lösung für das Schalten von Signalen oder Leistung in Umgebungen, wo negative Spannungen vorherrschen.
Technische Spezifikationen im Detail
Der IRFHS9301 zeichnet sich durch ein umfangreiches Set an Spezifikationen aus, die seine Leistungsfähigkeit unterstreichen:
- Typ: P-Kanal Power MOSFET
- Sperrspannung (Vds): -30 V – Gewährleistet Betriebssicherheit in Systemen mit bis zu 30 Volt negativer Spannung.
- Dauerstrom (Id): -13 A – Bietet ausreichend Kapazität für viele gängige Leistungsschaltungen.
- Einschaltwiderstand (RDS(on)): 0.065 Ohm (typisch bei Vgs = -10 V, Id = -13 A) – Minimiert Verluste und Wärmeentwicklung.
- Gate-Schwellenspannung (VGS(th)): Typischerweise im Bereich von -2 V bis -4 V, was eine einfache Ansteuerung mit gängigen Logikpegeln oder MOSFET-Treibern ermöglicht.
- Gehäuse: QFN-6 (Quad Flat No-leads) – Bietet eine geringe Induktivität, exzellente thermische Eigenschaften und eine Platz sparende Montage auf der Leiterplatte.
- Betriebstemperaturbereich: Weit gefasst, um den Einsatz in anspruchsvollen Umgebungen zu ermöglichen (spezifische Werte sind dem Datenblatt zu entnehmen).
- Schaltgeschwindigkeit: Optimiert für schnelle Schaltvorgänge, wichtig für höhere Frequenzen in DC-DC-Wandlern.

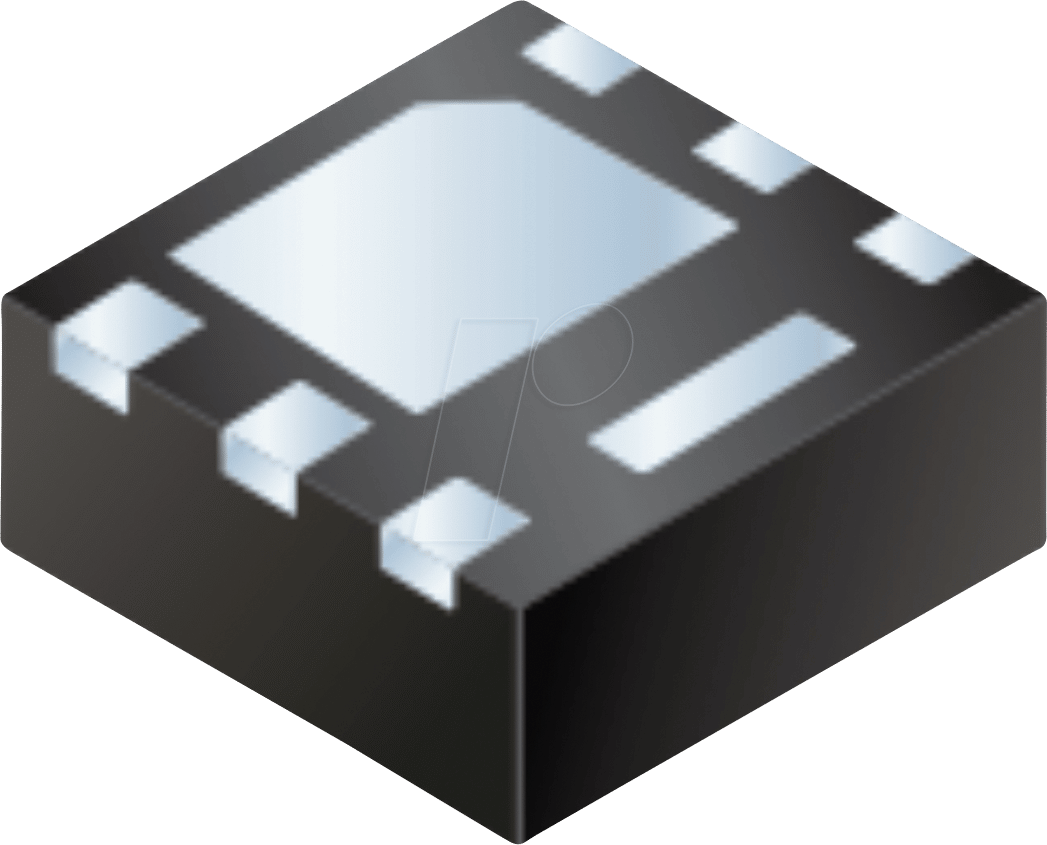

Verarbeitung und Integration im QFN-6 Gehäuse
Das QFN-6 Gehäuse (Quad Flat No-leads) des IRFHS9301 ist ein wesentlicher Faktor für seine überlegene Performance und einfache Integration. Dieses kompakte, oberflächenmontierbare Gehäuse bietet:
- Kompakte Größe: Spart wertvollen Platz auf der Leiterplatte, was besonders in mobilen und platzbeschränkten Geräten von Vorteil ist.
- Geringe Induktivität: Die Anschlüsse sind direkt mit der Platine verbunden, was zu einer niedrigen parasitären Induktivität führt. Dies ist entscheidend für das Schalten bei hohen Frequenzen, da es Überspannungsspitzen und EMI (elektromagnetische Interferenz) reduziert.
- Hervorragende thermische Leistung: Die großflächigen Lötpads des QFN-Gehäuses ermöglichen eine effiziente Wärmeableitung von der Halbleiterchipoberfläche zur Leiterplatte. Dies ist essenziell, um die Betriebstemperatur zu senken und die Lebensdauer des Bauteils zu maximieren, insbesondere bei hohen Stromlasten.
- Robuste Verbindung: Die lötfreien Anschlüsse bieten eine mechanisch stabile und elektrisch zuverlässige Verbindung.
Die Montage des IRFHS9301 im QFN-6 Gehäuse ist für automatisierte Bestückungsprozesse optimiert. Für eine erfolgreiche Lötung sind die in den Datenblättern spezifizierten Reflow-Lötprofile unbedingt einzuhalten, um eine optimale Benetzung der Pads und die Vermeidung von thermischen Spannungen zu gewährleisten.
| Eigenschaft | Beschreibung |
|---|---|
| Typ | P-Kanal Power MOSFET |
| Maximale Sperrspannung (Vds) | -30 V |
| Maximale Dauerstrombelastbarkeit (Id) | -13 A |
| Typischer Einschaltwiderstand (RDS(on)) | 0.065 Ohm (@ Vgs = -10 V, Id = -13 A) |
| Gehäuseform | QFN-6 (Quad Flat No-leads) |
| Gate-Ladung (Qg) | Sehr gering, optimiert für schnelle Schaltvorgänge und minimierten Ansteuerleistungsbedarf. |
| Wärmewiderstand (RthJA) | Hervorragend, durch das QFN-Gehäuse und optimierte Bondtechnologie ermöglicht effiziente Wärmeableitung. |
| Anwendungsbereich | Effiziente Lastschaltung, Stromversorgungseinheiten, Motorsteuerungen, Energiemanagementsysteme. |
FAQ – Häufig gestellte Fragen zu IRFHS9301 – MOSFET, P-Kanal, -30 V, -13 A, 0.065 ohm, QFN-6
Kann der IRFHS9301 für höhere Ströme als -13 A eingesetzt werden?
Der IRFHS9301 ist spezifiziert für eine Dauerstrombelastbarkeit von -13 A. Für Anwendungen, die höhere Ströme erfordern, sollten Sie die Datenblätter konsultieren und gegebenenfalls mehrere MOSFETs parallel schalten oder ein Bauteil mit einer höheren Stromspezifikation wählen. Eine Überschreitung der Nennstromgrenzen kann zu Überhitzung und Bauteilausfall führen.
Welche Gate-Ansteuerspannung wird für den IRFHS9301 empfohlen?
Die optimale Gate-Ansteuerspannung (Vgs) hängt von der spezifischen Anwendung ab. Für eine vollständige Ansteuerung und einen geringen Einschaltwiderstand (RDS(on)) wird in der Regel eine Gate-Spannung von -10 V empfohlen (wie im Datenblatt für die RDS(on)-Spezifikation angegeben). Die Schwellenspannung (VGS(th)) liegt typischerweise im Bereich von -2 V bis -4 V. Es ist ratsam, die spezifischen Ansteueranforderungen im Datenblatt zu prüfen und eine ausreichende Spannungsdifferenz über der Schwellenspannung zu gewährleisten.
Ist das QFN-6 Gehäuse für Hochtemperatur-Anwendungen geeignet?
Das QFN-6 Gehäuse bietet generell eine gute thermische Leistung und ist für viele Hochtemperatur-Anwendungen geeignet, sofern die maximal zulässige Betriebstemperatur des Bauteils nicht überschritten wird. Die effiziente Wärmeableitung über die Lötpads auf die Leiterplatte ist hierbei entscheidend. Stellen Sie sicher, dass eine ausreichende Kühlung durch das PCB-Design und gegebenenfalls Kühlkörper gewährleistet ist, um die thermischen Grenzen einzuhalten.
Welche Vorteile bietet ein P-Kanal MOSFET gegenüber einem N-Kanal MOSFET in bestimmten Anwendungen?
P-Kanal MOSFETs sind vorteilhaft in Schaltungen, bei denen die Last am positiven Potenzial liegt und der MOSFET zwischen der Last und Masse geschaltet wird, oder in Systemen mit negativen Spannungsreferenzen. Sie ermöglichen oft eine einfachere Ansteuerung, insbesondere wenn die Steuerspannung relativ zur Source relativ positiv sein kann. Dies kann die Komplexität der Ansteuerschaltung reduzieren und die Implementierung in Niedervolt-Systemen erleichtern.
Wie kann die Effizienz des IRFHS9301 maximiert werden?
Die Effizienz des IRFHS9301 wird primär durch seinen niedrigen Einschaltwiderstand (RDS(on)) und seine schnellen Schaltzeiten maximiert. Um die Effizienz in Ihrer Anwendung zu maximieren, sollten Sie sicherstellen, dass die Gate-Ansteuerung optimal ist, um den MOSFET vollständig einzuschalten. Ein sorgfältiges PCB-Layout mit kurzen und breiten Leiterbahnen zur Reduzierung des Widerstands und der Induktivität sowie eine adäquate Wärmeableitung sind ebenfalls entscheidend.
Ist der IRFHS9301 für Schaltfrequenzen im kHz- oder MHz-Bereich geeignet?
Ja, der IRFHS9301 ist aufgrund seiner optimierten Gate-Ladung und schnellen Schaltzeiten gut für Schaltfrequenzen im Kilohertz-Bereich und oft auch im niedrigen Megahertz-Bereich geeignet, insbesondere in DC-DC-Wandleranwendungen. Die genaue Eignung hängt von den spezifischen Parametern der Schaltung, wie z.B. der Güte des Resonanzkreises oder den Treibereigenschaften, ab. Konsultieren Sie das Datenblatt für detaillierte Informationen zu den Schaltcharakteristiken.
Welche Schutzmechanismen sind im IRFHS9301 integriert?
Die primären Schutzmechanismen eines MOSFETs sind seine intrinsische Durchbruchspannung (Vds) und seine Strombelastbarkeit (Id). Der IRFHS9301 verfügt über eine garantierte Sperrspannung von -30 V und eine Dauerstrombelastbarkeit von -13 A, was eine grundlegende Sicherheit im Betrieb bietet. Zusätzliche Schutzschaltungen wie Überspannungs-, Überstrom- oder Übertemperaturschutz müssen je nach Anwendung separat in das Schaltungsdesign integriert werden.
