Hochleistungs-MOSFET für anspruchsvolle Schaltungen: Der IRFD 9024
Suchen Sie nach einer zuverlässigen und effizienten Lösung für Ihre P-Kanal-Schaltanwendungen im Bereich der Leistungselektronik? Der IRFD 9024 – MOSFET, P-Kanal, -60 V, -1,6 A, RDS(on) 0,28 Ohm, HVMDIP ist die ideale Wahl für Entwickler und Ingenieure, die einen robusten und leistungsfähigen Halbleiterschalter für Projekte benötigen, bei denen präzise Steuerung und geringe Verluste entscheidend sind. Dieses Bauteil ist optimiert für Anwendungen, die eine negative Spannungsschwelle und eine hohe Strombelastbarkeit erfordern, und bietet eine überlegene Performance gegenüber Standardlösungen durch seine fortschrittliche MOSFET-Technologie.
Präzision und Leistung: Die Vorteile des IRFD 9024
Der IRFD 9024 setzt neue Maßstäbe in Sachen Leistung und Effizienz für P-Kanal-MOSFETs. Seine entscheidenden Vorteile liegen in der Fähigkeit, schnelle Schaltvorgänge mit minimalen Energieverlusten zu realisieren. Dies wird durch eine optimierte Kanalleitfähigkeit und geringe Gate-Ladung erreicht, was ihn zu einer exzellenten Wahl für energieeffiziente Designs macht. Die hohe Spannungsfestigkeit von -60 V und ein Dauerstrom von -1,6 A ermöglichen den Einsatz in einer Vielzahl von Leistungsschaltkreisen, von Gleichstromversorgungen bis hin zu motorgetriebenen Systemen. Im Vergleich zu herkömmlichen bipolaren Transistoren bietet der MOSFET eine gesteuerte Spannung und damit eine höhere Eingangsimpedanz, was zu geringeren Steuerströmen und damit zu einer Reduzierung der benötigten Ansteuerschaltung führt.
Herausragende technische Spezifikationen
Die technischen Spezifikationen des IRFD 9024 sind sorgfältig auf maximale Leistung und Zuverlässigkeit abgestimmt. Die P-Kanal-Konfiguration ermöglicht eine einfache Integration in viele gängige Schaltungsdesigns, insbesondere dort, wo die Steuerung eines Massepunkts über eine positive Spannung gewünscht ist. Mit einer Durchlasswiderstand (RDS(on)) von nur 0,28 Ohm bei den angegebenen Betriebsbedingungen werden ohmsche Verluste minimiert, was zu einer effizienteren Energieumwandlung und einer geringeren Wärmeentwicklung führt. Diese Eigenschaft ist entscheidend für die Langlebigkeit und Zuverlässigkeit von elektronischen Geräten, insbesondere unter Dauerlast.
Anwendungsbereiche im Überblick
Der IRFD 9024 ist aufgrund seiner vielseitigen Eigenschaften prädestiniert für eine breite Palette von elektronischen Applikationen:
- Leistungsschaltkreise: Effizientes Schalten von Lasten in Gleichstromversorgungen, Netzteilen und Spannungsreglern.
- Motorsteuerungen: Präzise Ansteuerung von Gleichstrommotoren, insbesondere in Anwendungen, die eine negative Spannungssteuerung erfordern.
- Batteriemanagementsysteme: Zuverlässiges Ein- und Ausschalten von Batterielade- und -entladekreisen.
- Signalisierung und Schutzkreise: Implementierung von Überstromschutzschaltungen und schnellen Signalisierungsmechanismen.
- Beleuchtungssysteme: Steuerung von Hochleistungs-LED-Treibern für eine energieeffiziente Beleuchtung.
- Industrielle Automatisierung: Integration in Steuerungsmodule und Aktoren für automatisierte Produktionsprozesse.
Qualitätsmerkmale und Konstruktion

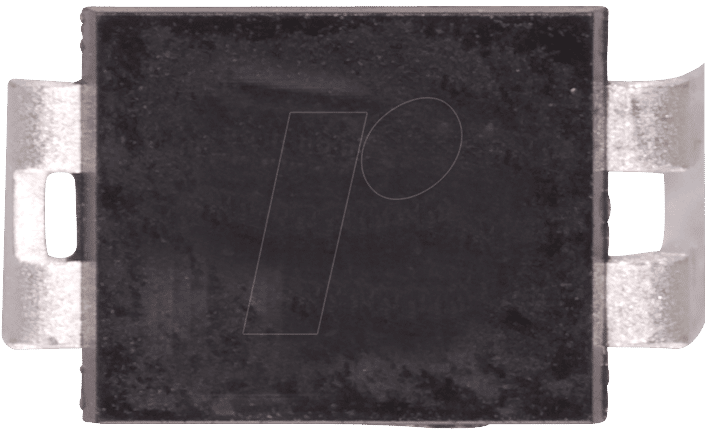

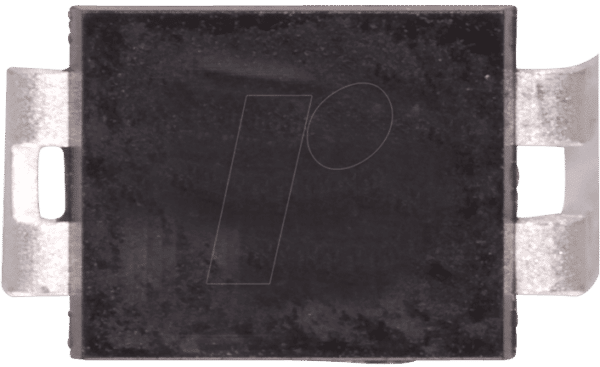

Der IRFD 9024 wird in einem robusten HVMDIP-Gehäuse (High Voltage Dual In-line Package) geliefert, das eine hervorragende thermische Leistung und mechanische Stabilität gewährleistet. Dieses Gehäuseformat ist für seine Zuverlässigkeit und einfache Handhabung bei der Leiterplattenmontage bekannt. Die interne Struktur des MOSFETs basiert auf einer fortschrittlichen Silizium-Halbleitertechnologie, die eine hohe Leitfähigkeit und schnelle Umschaltzeiten ermöglicht. Die sorgfältige Verarbeitung der internen Kontakte und die optimierte Dotierung des Halbleitermaterials tragen maßgeblich zur geringen RDS(on) und zur hohen Zuverlässigkeit des Bauteils unter verschiedenen Betriebsbedingungen bei.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | Leistungs-MOSFET |
| Kanal-Typ | P-Kanal |
| Maximale Drain-Source Spannung (VDS) | -60 V |
| Maximale Drain-Strom (ID, Dauerbetrieb) | -1,6 A |
| Durchlasswiderstand (RDS(on)) | 0,28 Ohm (typisch bei VGS = -10V, ID = -1A) |
| Gehäuse-Typ | HVMDIP (High Voltage Dual In-line Package) |
| Gate-Schwellenspannung (VGS(th)) | -2V bis -4V (typisch) |
| Betriebstemperaturbereich | -55°C bis +150°C |
Häufig gestellte Fragen zu IRFD 9024 – MOSFET, P-Kanal, -60 V, -1,6 A, RDS(on) 0,28 Ohm, HVMDIP
Kann der IRFD 9024 mit höheren Spannungen betrieben werden?
Der IRFD 9024 ist für eine maximale Drain-Source Spannung von -60 V spezifiziert. Überschreitungen dieser Grenze können zu irreversiblen Schäden am Bauteil führen. Es ist ratsam, stets eine Sicherheitsmarge einzuplanen.
Wie beeinflusst die RDS(on) die Leistung des MOSFETs?
Ein niedriger RDS(on) Wert von 0,28 Ohm bedeutet, dass der MOSFET im eingeschalteten Zustand einen sehr geringen Widerstand aufweist. Dies minimiert Leistungsverluste in Form von Wärme und erhöht somit die Effizienz der Schaltung.
Ist der IRFD 9024 für Hochfrequenzanwendungen geeignet?
Während der IRFD 9024 für seine schnellen Schaltzeiten bekannt ist, wird er primär für Anwendungen im Bereich der Leistungselektronik mit moderaten Schaltfrequenzen eingesetzt. Für extrem hohe Frequenzen sind spezialisierte MOSFETs erforderlich.
Welche Art von Gate-Ansteuerung wird für den IRFD 9024 benötigt?
Als P-Kanal-MOSFET wird eine negative Gate-Source-Spannung (VGS) relativ zur Source benötigt, um den Transistor einzuschalten. Typische Schwellenspannungen liegen im Bereich von -2V bis -4V.
Wie verhält sich die Strombelastbarkeit bei erhöhten Temperaturen?
Die angegebene Strombelastbarkeit von -1,6 A bezieht sich auf eine bestimmte Betriebstemperatur. Bei höheren Temperaturen nimmt die maximale zulässige Strombelastbarkeit ab, um eine Überhitzung zu vermeiden. Die detaillierten Derating-Kurven sind dem Datenblatt zu entnehmen.
Warum ist das HVMDIP-Gehäuse für dieses Bauteil vorteilhaft?
Das HVMDIP-Gehäuse bietet eine gute thermische Ableitung und eine robuste mechanische Integrität, was für leistungsstarke Bauteile essenziell ist. Es ermöglicht zudem eine einfache Integration auf Standard-Leiterplatten.
Welche Vorteile bietet der P-Kanal-Typ des IRFD 9024 gegenüber einem N-Kanal-MOSFET?
P-Kanal-MOSFETs werden oft dann eingesetzt, wenn eine negative Spannung zum Schalten der Last benötigt wird, beispielsweise bei der Steuerung von Lasten, die mit der positiven Schienenspannung verbunden sind, oder wenn eine einfache Masseschaltung über die Last gewünscht ist.
