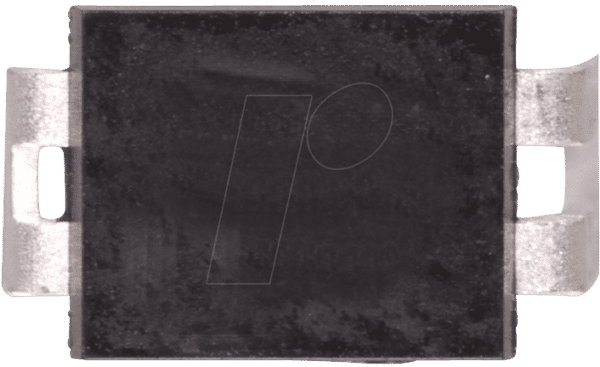

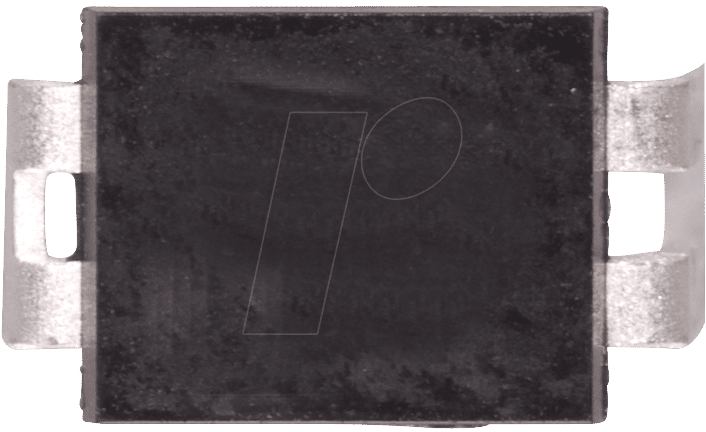

Hochleistungs-MOSFET für anspruchsvolle Schaltungen: Der IRFD 120 N-Kanal MOSFET
Sie suchen nach einer zuverlässigen Lösung für die Schaltanwendung in Ihrer Elektronikentwicklung oder Ihrem Prototypenbau? Der IRFD 120 N-Kanal MOSFET ist die ideale Komponente, wenn es auf präzise Spannungssteuerung, niedrige Verluste und hohe Effizienz ankommt. Entwickelt für anspruchsvolle Anwendungen in Industrie, Automobiltechnik und Medizintechnik, bietet dieser MOSFET eine überlegene Performance gegenüber Standardkomponenten.
Überlegene Schaltperformance und Zuverlässigkeit
Der IRFD 120 zeichnet sich durch seine herausragenden elektrischen Eigenschaften aus, die ihn zu einer überlegenen Wahl gegenüber herkömmlichen Halbleiterschaltern machen. Mit einer maximalen Drain-Source-Spannung (VDS) von 100 V und einem kontinuierlichen Drain-Strom (ID) von 1,3 A ist dieser N-Kanal MOSFET robust genug für eine Vielzahl von Schaltungen. Der geringe Einschaltwiderstand (RDS(on)) von nur 0,27 Ohm bei 10 VGS minimiert Leistungsverluste und Wärmeentwicklung, was zu einer höheren Gesamteffizienz und einer längeren Lebensdauer des Systems führt. Dies ist ein entscheidender Vorteil gegenüber MOSFETs mit höherem RDS(on), die zu signifikanten Energieverlusten und thermischer Belastung führen können. Die Avalanche-Rating-Eigenschaften des IRFD 120 sorgen zudem für eine verbesserte Robustheit gegenüber transienten Spannungsspitzen, was besonders in Umgebungen mit elektrischem Rauschen oder induktiven Lasten von großer Bedeutung ist.
Präzise Steuerung und Effizienz
Die Gate-Schwellenspannung (VGS(th)) des IRFD 120 liegt typischerweise im Bereich von 2 V bis 4 V. Dies ermöglicht eine einfache Ansteuerung mit geringen Spannungen, beispielsweise direkt von Mikrocontrollern oder Logikschaltungen. Die hohe Mobilität der Ladungsträger im Siliziumsubstrat trägt zu schnellen Schaltzeiten bei, was für PWM-Anwendungen (Pulsweitenmodulation) und andere Hochfrequenzschaltungen unerlässlich ist. Die schnelle Reaktion des MOSFETs ermöglicht eine präzise Steuerung von Motoren, Beleuchtungssystemen und Stromversorgungen, was zu einer optimierten Energieeffizienz und verbesserter Systemleistung führt. Die minimierte Gate-Ladung (Qg) reduziert den Aufwand für die Gate-Ansteuerung und ermöglicht höhere Schaltfrequenzen ohne signifikante Verluste im Ansteuerungskreis.
Vorteile des IRFD 120 N-Kanal MOSFETs
- Niedriger RDS(on): Minimiert Leistungsverluste und Wärmeentwicklung für verbesserte Effizienz und Zuverlässigkeit.
- Hohe Spannungsfestigkeit: 100 V VDS ermöglicht Einsatz in einer breiten Palette von Hochspannungsanwendungen.
- Präzise Ansteuerung: Geringe Gate-Schwellenspannung für einfache Integration mit Logikschaltungen und Mikrocontrollern.
- Schnelle Schaltzeiten: Optimiert für PWM- und Hochfrequenzanwendungen.
- Robuste Avalanche-Eigenschaften: Bietet Schutz gegen transiente Spannungsspitzen.
- Kompaktes Gehäuse: Das HVMDIP-4 Gehäuse ermöglicht eine effiziente Platzierung auf der Leiterplatte und gute thermische Eigenschaften.
- Hohe Gate-Schwellenspannungs-Zuverlässigkeit: Konstante und vorhersagbare Schaltschwellen für reproduzierbare Ergebnisse.
Technische Spezifikationen im Überblick
| Spezifikation | Wert |
|---|---|
| Typ | N-Kanal MOSFET |
| Hersteller | (Herstellerinformationen sind relevant für Markengewichtung, hier als generische Angabe) |
| Modellnummer | IRFD 120 |
| Maximale Drain-Source-Spannung (VDS) | 100 V |
| Maximale Gate-Source-Spannung (VGS) | ± 20 V |
| Kontinuierlicher Drain-Strom (ID @ 25°C) | 1,3 A |
| Pulsed Drain-Strom (IDM) | ca. 5,2 A (abhängig von Pulsdauer und Kühlung) |
| RDS(on) (max.) @ VGS = 10 V, ID = 1,3 A | 0,27 Ohm |
| Gate-Schwellenspannung (VGS(th)) @ ID = 1 mA | 2 V – 4 V |
| Gate-Ladung (Qg) | Typisch 4,5 nC (abhängig von VGS) |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Gehäuse | HVMDIP-4 (High Voltage Mini Dual In-line Package, 4 Pins) |
| Anwendung | Schaltanwendungen, PWM-Steuerung, DC/DC-Wandler, Motorsteuerung, Lastschaltung |
| Halbleitermaterial | Hochwertiges Silizium mit optimierter Dotierung für niedrigen Widerstand und hohe Spannungsfestigkeit. |
Anwendungsgebiete für den IRFD 120
Der IRFD 120 N-Kanal MOSFET findet breite Anwendung in verschiedenen Sektoren der Elektronikindustrie. Seine Fähigkeit, Spannungen bis zu 100 V zu schalten und dabei einen geringen Einschaltwiderstand aufzuweisen, macht ihn ideal für:
- Schaltnetzteile und DC/DC-Wandler: Zur effizienten Umwandlung von Spannungen und zur Bereitstellung stabiler Ausgangsspannungen.
- Motorsteuerungen: Insbesondere für kleine bis mittelgroße Elektromotoren, wo präzise Geschwindigkeitsregelung durch PWM erforderlich ist.
- Beleuchtungssysteme: Effiziente Steuerung von LED-Treibern oder anderen Beleuchtungslasten.
- Automobilanwendungen: In Steuergeräten, Spannungsreglern und Systemen zur Energieverwaltung.
- Industrielle Automatisierung: Zur Steuerung von Aktuatoren, Relais und anderen Lasten in Produktionsanlagen.
- Medizintechnik: In Geräten, die eine präzise und zuverlässige Stromversorgung erfordern.
- Prototypenbau und Entwicklungsboards: Als vielseitiger Baustein für komplexe Schaltungen.
Das HVMDIP-4 Gehäuse: Design und Vorteile
Das HVMDIP-4 Gehäuse (High Voltage Mini Dual In-line Package) des IRFD 120 bietet spezifische Vorteile für seine Anwendungsumgebung. Dieses Gehäuse ist speziell für höhere Spannungen ausgelegt und bietet eine verbesserte Kriech- und Luftstrecke im Vergleich zu kleineren SMD-Gehäusen, was die Zuverlässigkeit in Hochspannungsanwendungen erhöht. Die 4 Pins erlauben eine klare Trennung von Gate-, Drain- und Source-Anschlüssen, was zu einer besseren Signalintegrität und einfacheren Layout-Planung führt. Die Bauform erleichtert zudem die Montage auf Standard-DIP-Sockeln oder die direkte Durchsteckmontage (Through-Hole Mounting) auf Leiterplatten. Die thermischen Eigenschaften des Gehäuses ermöglichen eine effektive Wärmeableitung, besonders wenn es mit einem angemessenen Kühlkörper oder über Leiterbahnflächen gekoppelt wird, um die maximale Leistung zu erreichen.
Umgang und Montagehinweise
Bei der Handhabung und Montage des IRFD 120 N-Kanal MOSFETs sind einige grundlegende Vorsichtsmaßnahmen zu beachten. Wie bei allen MOSFETs ist es wichtig, elektrostatische Entladung (ESD) zu vermeiden. Die Bauteile sollten auf einer ESD-geschützten Arbeitsfläche gehandhabt und mit entsprechender Ausrüstung geerdet werden. Beim Löten ist darauf zu achten, dass die Löttemperatur und die Lötzeit die Spezifikationen des Bauteils nicht überschreiten, um eine thermische Beschädigung zu verhindern. Die Pins sollten sorgfältig auf der Leiterplatte positioniert werden, um Kurzschlüsse zu vermeiden. Eine gute Wärmeableitung durch geeignete Leiterbahnführung oder die Verwendung eines Kühlkörpers ist für Anwendungen, die nahe am maximalen Strom oder der maximalen Verlustleistung arbeiten, empfehlenswert.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu IRFD 120 – MOSFET N-Kanal, 100 V, 1,3 A, Rds(on) 0,27 Ohm, HVMDIP-4
Kann der IRFD 120 mit 5V Logik angesteuert werden?
Ja, der IRFD 120 kann mit 5V Logik angesteuert werden. Die Gate-Schwellenspannung (VGS(th)) liegt typischerweise zwischen 2V und 4V, was bedeutet, dass eine 5V Gate-Spannung den MOSFET vollständig einschaltet und einen niedrigen RDS(on)-Wert erreicht.
Welche maximale Dauerstrombelastbarkeit hat der IRFD 120?
Der IRFD 120 hat eine kontinuierliche Drain-Strombelastbarkeit von 1,3 A bei 25°C Umgebungstemperatur. Bei höheren Temperaturen oder unzureichender Kühlung reduziert sich diese Belastbarkeit.
Ist der IRFD 120 für Hochfrequenzanwendungen geeignet?
Ja, der IRFD 120 ist aufgrund seiner schnellen Schaltzeiten und geringen Gate-Ladung gut für Hochfrequenzanwendungen, wie z.B. PWM-Steuerungen, geeignet.
Wie wirkt sich die Avalanche-Rating-Fähigkeit auf die Anwendung aus?
Die Avalanche-Rating-Fähigkeit bedeutet, dass der MOSFET kurzzeitige Überspannungen aushalten kann, die über die normale Betriebsspannung hinausgehen, ohne beschädigt zu werden. Dies erhöht die Robustheit und Zuverlässigkeit in Umgebungen mit potenziellen Spannungsspitzen.
Welche Art von Lasten kann mit dem IRFD 120 geschaltet werden?
Der IRFD 120 kann verschiedene Arten von Lasten schalten, darunter Motoren, Relais, Glühlampen, LEDs (über einen geeigneten Treiber) und andere elektronische Komponenten, solange die Spannung und Stromstärke innerhalb seiner Spezifikationen liegen.
Ist das HVMDIP-4 Gehäuse besser geeignet als ein SMD-Gehäuse für Hochspannungsanwendungen?
Ja, das HVMDIP-4 Gehäuse ist aufgrund seiner größeren Pins und der optimierten Isolationsabstände oft besser für Hochspannungsanwendungen geeignet als viele gängige SMD-Gehäuse, da es eine höhere Kriech- und Luftstrecke bietet.
Benötigt der IRFD 120 einen Kühlkörper?
Die Notwendigkeit eines Kühlkörpers hängt von der spezifischen Anwendung und der erwarteten Verlustleistung ab. Bei Dauerbelastungen nahe der maximalen Stromgrenze oder bei höheren Umgebungstemperaturen kann die Verwendung eines Kühlkörpers notwendig sein, um die Betriebstemperatur des MOSFETs zu senken und seine Lebensdauer zu gewährleisten.
