Maximale Leistung und Effizienz: IRF3205SPBF N-Kanal MOSFET
Benötigen Sie eine zuverlässige und leistungsstarke Lösung für anspruchsvolle Schaltanwendungen im Bereich der Leistungselektronik? Der IRF3205SPBF, ein N-Kanal MOSFET mit außergewöhnlich geringem Durchgangswiderstand und hoher Strombelastbarkeit, ist die ideale Wahl für Ingenieure und Entwickler, die kompromisslose Performance und Effizienz in ihren Schaltungen fordern. Speziell für Anwendungen, bei denen schnelle Schaltgeschwindigkeiten und minimale Leistungsverluste kritisch sind, bietet dieser MOSFET eine überlegene Alternative zu herkömmlichen Bauteilen.
Herausragende Leistungsmerkmale für anspruchsvolle Anwendungen
Der IRF3205SPBF setzt Maßstäbe in Sachen Leistung und Zuverlässigkeit. Mit einer Nennspannung von 55 Volt und einer kontinuierlichen Strombelastbarkeit von 75 Ampere bewältigt er mühelos auch die anspruchsvollsten Aufgaben. Sein entscheidender Vorteil liegt im extrem niedrigen RDS(on)-Wert von nur 0,008 Ohm bei 25°C. Dieser Wert ist entscheidend für die Reduzierung von Leitungsverlusten, was zu einer signifikant höheren Energieeffizienz und geringeren Wärmeentwicklung führt. Dies macht den IRF3205SPBF zur perfekten Komponente für leistungshungrige Systeme, bei denen Standard-MOSFETs an ihre Grenzen stoßen würden.
Technologische Überlegenheit und Designvorteile
Die Wahl des IRF3205SPBF N-Kanal MOSFETs gegenüber generischen Alternativen resultiert aus seiner fortschrittlichen Halbleitertechnologie und seinem optimierten Design. Die sorgfältige Fertigung gewährleistet eine konsistente und vorhersehbare Leistung über eine breite Palette von Betriebsbedingungen. Die Fähigkeit, hohe Ströme mit minimalen Verlusten zu schalten, minimiert den Bedarf an aufwendigen Kühlkörperlösungen und reduziert so die Systemgröße und -komplexität. Dies ist besonders relevant in platzkritischen Anwendungen.
Anwendungsgebiete und Einsatzmöglichkeiten
Der IRF3205SPBF N-Kanal MOSFET eignet sich hervorragend für eine Vielzahl von High-Power-Anwendungen:
- Schaltnetzteile (SMPS): Optimiert für hohe Effizienz und geringe EMI in Pulsweitenmodulations-Designs.
- Motorsteuerungen: Ermöglicht präzise und energieeffiziente Steuerung von Gleichstrommotoren in industriellen und automobiltechnischen Anwendungen.
- DC/DC-Wandler: Reduziert Schaltverluste und verbessert die Effizienz von Stromversorgungsmodulen.
- Solarenergie-Systeme: Ideal für Wechselrichter und Laderegler, wo maximale Energieausbeute gefragt ist.
- Automobil-Elektronik: Robustheit und Leistungsfähigkeit für Bordnetzanwendungen wie Scheinwerfersteuerung, Batteriemanagementsysteme und Infotainmentsysteme.
- Industrielle Automatisierung: Zuverlässige Schaltung hoher Lasten in Produktionsanlagen und Steuergeräten.
- Audioverstärker (Klasse D): Effiziente Signalverarbeitung bei gleichzeitig geringer Wärmeentwicklung.
Hauptvorteile des IRF3205SPBF im Überblick
Die Überlegenheit des IRF3205SPBF manifestiert sich in mehreren Schlüsselbereichen:
- Extrem niedriger RDS(on): Minimale Leistungsverluste und höhere Effizienz.
- Hohe Strombelastbarkeit: Bewältigt zuverlässig hohe Ströme bis zu 75 A.
- Schnelle Schaltgeschwindigkeiten: Reduziert Schaltverluste und ermöglicht effiziente PWM-Anwendungen.
- Robuste Konstruktion: Ausgelegt für Langlebigkeit und Zuverlässigkeit unter anspruchsvollen Bedingungen.
- D2Pak-Gehäuse: Ermöglicht effiziente Wärmeableitung und einfache Integration in PCB-Designs.
- Geringe Gate-Ladung: Erleichtert die Ansteuerung und reduziert den Aufwand für Treiberstufen.
- Hohe Avalanche-Energie-Bewertung: Bietet Schutz vor transienten Überspannungen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Typ | N-Kanal MOSFET |
| Hersteller-Teilenummer | IRF3205SPBF |
| Nennspannung (Vds) | 55 V |
| Kontinuierliche Strombelastbarkeit (Id) | 75 A |
| RDS(on) (max. @ Vgs, Id) | 0,008 Ohm @ 10V, 75A |
| Gate-Schwellenspannung (Vgs(th)) | 2 V bis 4 V |
| Gate-Ladung (Qg) | 96 nC |
| Gehäuseart | D2Pak (TO-263AB) |
| Betriebstemperatur | -55°C bis +175°C |
| Spitzen-Avalanche-Energie (EAS) | 690 mJ |
Präzision in der Leistungssteuerung durch Advanced Trench-Technologie
Der IRF3205SPBF setzt auf die fortschrittliche „Advanced Trench“-Technologie von Infineon. Diese Technologie ermöglicht eine höhere Packungsdichte der Transistorelemente auf dem Siliziumwafer und führt zu einer drastisch reduzierten Zellwiderstandsdichte. Das Ergebnis ist ein MOSFET mit einem außergewöhnlich niedrigen spezifischen Durchgangswiderstand (RDS(on) x Fläche). Für den Anwender bedeutet dies direkten Zugang zu einer verbesserten Effizienz, geringerer Wärmeentwicklung und damit einer höheren Zuverlässigkeit und Lebensdauer der elektronischen Schaltung. Die reduzierte Gate-Kapazität und Ladung resultiert zudem in schnelleren Schaltzeiten, was für Hochfrequenzanwendungen und zur Reduzierung von Schaltverlusten von entscheidender Bedeutung ist.

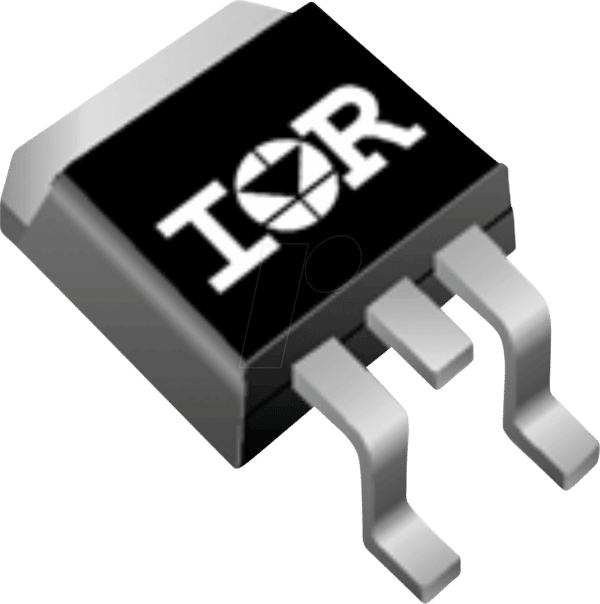

Das D2Pak-Gehäuse: Effiziente Wärmeableitung und Robustheit
Das verwendete D2Pak-Gehäuse (auch bekannt als TO-263AB) ist ein Oberflächenmontage-Gehäuse, das speziell für Anwendungen mit hoher Strombelastbarkeit entwickelt wurde. Seine Konstruktion ermöglicht eine ausgezeichnete Wärmeableitung direkt auf die Leiterplatte. Durch die breiten Kupferflächen kann die entstehende Verlustleistung effizient abgeführt werden, was eine höhere Betriebstemperatur und damit eine höhere Leistung ermöglicht, ohne die Zuverlässigkeit zu beeinträchtigen. Die mechanische Robustheit des D2Pak-Gehäuses gewährleistet zudem eine sichere Montage und Widerstandsfähigkeit gegen Vibrationen und mechanische Belastungen, was es zu einer bevorzugten Wahl für industrielle und automobiltechnische Umgebungen macht.
FAQ – Häufig gestellte Fragen zu IRF3205SPBF – MOSFET N-Kanal, 55 V, 75 A, RDS(on) 0,008 Ohm, D2Pak
Was bedeutet N-Kanal MOSFET?
Ein N-Kanal MOSFET ist ein Feldeffekttransistor, bei dem der Stromfluss zwischen Source und Drain durch die Ansteuerung einer negativen Spannung am Gate (relativ zur Source) gesteuert wird, was die Bildung eines leitenden N-Kanals ermöglicht. Dies ist die gebräuchlichste Bauart für Leistungstransistoren.
Warum ist ein niedriger RDS(on) wichtig?
Ein niedriger RDS(on) (Widerstand zwischen Drain und Source im eingeschalteten Zustand) bedeutet, dass der MOSFET weniger Energie in Form von Wärme verbraucht, wenn Strom fließt. Dies führt zu einer höheren Effizienz der Schaltung, geringeren Betriebstemperaturen und potenziell kleineren Kühlkörpern.
Für welche Arten von Stromversorgungen ist der IRF3205SPBF besonders gut geeignet?
Aufgrund seiner hohen Strombelastbarkeit und des niedrigen RDS(on) eignet sich der IRF3205SPBF hervorragend für hocheffiziente Schaltnetzteile (SMPS), DC/DC-Wandler und industrielle Stromversorgungen, bei denen minimale Verluste und hohe Leistung gefordert sind.
Was sind die Vorteile des D2Pak-Gehäuses?
Das D2Pak-Gehäuse ist für Oberflächenmontage optimiert und bietet eine hervorragende Wärmeableitung an die Leiterplatte. Dies ermöglicht höhere Strombelastbarkeit und Zuverlässigkeit bei gleichzeitig kompakter Bauform.
Kann der IRF3205SPBF für PWM-Anwendungen verwendet werden?
Ja, die schnellen Schaltgeschwindigkeiten und die geringe Gate-Ladung des IRF3205SPBF machen ihn ideal für Pulsweitenmodulations- (PWM) Anwendungen, wie sie in Motorsteuerungen und Schaltnetzteilen üblich sind.
Welche Schutzmechanismen sind in diesem MOSFET integriert?
Der IRF3205SPBF verfügt über eine hohe Avalanche-Energie-Bewertung (EAS), die ihn widerstandsfähiger gegen transiente Überspannungsspitzen macht, und schützt so die nachfolgende Schaltung.
Ist dieser MOSFET für hohe Temperaturen geeignet?
Ja, der IRF3205SPBF ist für einen weiten Betriebstemperaturbereich von -55°C bis +175°C ausgelegt, was seine Robustheit und Eignung für anspruchsvolle Umgebungen unterstreicht.
