Leistungsstarker P-Kanal-MOSFET für anspruchsvolle Schaltungen
Der IRF 9630 ist ein Hochleistungs-P-Kanal-MOSFET, der speziell für anspruchsvolle Schaltungsanwendungen entwickelt wurde, bei denen hohe Spannungen und Ströme zuverlässig gesteuert werden müssen. Elektronikentwickler und Systemintegratoren, die robuste und effiziente Lösungen für Lastschaltungen, invertierende Logik oder Netzteilanwendungen suchen, finden hier ein präzises und leistungsfähiges Bauteil.
Überlegene Leistung und Zuverlässigkeit des IRF 9630
Im Vergleich zu Standard-MOSFETs zeichnet sich der IRF 9630 durch seine herausragende Leistungsfähigkeit und Stabilität aus. Die Fähigkeit, Spannungen bis zu -200 V zu schalten, kombiniert mit einem Dauerstrom von -6,5 A, macht ihn zur idealen Wahl für Anwendungen, die eine präzise Steuerung von höheren Energieleveln erfordern. Der geringe On-Widerstand (Rds(on) von 0,8 Ohm) minimiert Leistungsverluste und reduziert die Wärmeentwicklung, was die Effizienz des Gesamtsystems signifikant erhöht und die Notwendigkeit für aufwendige Kühllösungen verringert. Die TO-220AB-Gehäuseform gewährleistet eine einfache Montage und eine gute Wärmeableitung, was ihn zu einer bevorzugten Komponente für industrielle und professionelle Elektronikprojekte macht.
Kernmerkmale und technische Spezifikationen
Der IRF 9630 P-Kanal-MOSFET ist ein integraler Bestandteil moderner Leistungselektronik. Seine P-Kanal-Konfiguration ermöglicht die direkte Ansteuerung von positiven Spannungen und vereinfacht das Design von invertierenden Treiberschaltungen. Die hohe Sperrspannung von -200 V bietet einen großen Spielraum für die Netzteilentwicklung und die Handhabung von Spannungsspitzen.
- Anwendungsflexibilität: Ideal für invertierende Schaltungen, Hochspannungsanwendungen und als Leistungs-Schalter.
- Effizienzsteigerung: Der niedrige Rds(on) von 0,8 Ohm minimiert Energieverluste und verbessert die Systemeffizienz.
- Robuste Konstruktion: Das TO-220AB-Gehäuse bietet eine solide mechanische Stabilität und eine effektive Wärmeabfuhr.
- Hohe Spannungsfestigkeit: -200 V Drain-Source-Spannung ermöglichen den Einsatz in netzseitigen Applikationen.
- Solide Strombelastbarkeit: Mit einem kontinuierlichen Drain-Strom von -6,5 A für zuverlässige Leistungsverarbeitung.
Detaillierte Produktdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | Leistungstransistor, P-Kanal MOSFET |
| Hersteller-Teilenummer | IRF 9630 |
| Drain-Source Spannung (Vds) | -200 V |
| Gate-Source Spannung (Vgs) | ±30 V (absoluter Maximalwert) |
| Kontinuierlicher Drain-Strom (Id) bei 25°C | -6,5 A |
| Pulsed Drain Current (Idm) | -26 A (typisch) |
| Rds(on) (Drain-Source-Widerstand im eingeschalteten Zustand) | 0,8 Ohm (maximal) bei Vgs = -10 V, Id = -6,5 A |
| Schwellenspannung (Vgs(th)) | 2,0 V bis 4,0 V (typisch 3,0 V) bei Id = -250 µA |

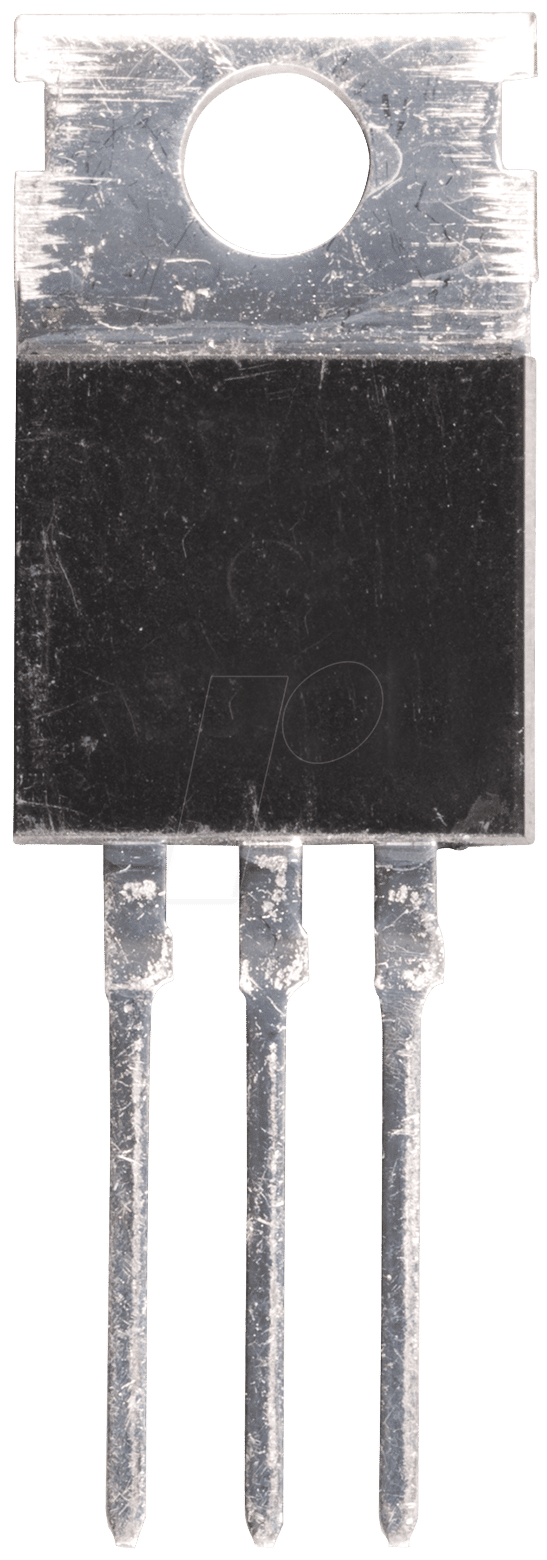

| Gehäuse-Typ | TO-220AB |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Verlustleistung (Pd) | 110 W (bei Tc = 25°C, mit Kühlkörper) |
| Anwendungsgebiete | Schaltnetzteile, Invertierer, Lastschalter, DC-DC-Wandler, Motorsteuerungen |
Konstruktions- und Anwendungsprinzipien
Der IRF 9630 basiert auf der bewährten Power MOSFET-Technologie, die eine schnelle Schaltfrequenz, geringe Einsteckverluste und eine hohe Robustheit ermöglicht. Als P-Kanal-MOSFET wird er typischerweise verwendet, um die Masse oder den negativen Anschluss einer Last zu schalten, was für viele Schaltungsdesigns von Vorteil ist, insbesondere wenn positive Spannungen auf der Hochspannungsseite benötigt werden. Der integrierte Gate-Schutzmechanismus bietet eine gewisse Immunität gegen Überspannungsspitzen am Gate, dennoch ist die Einhaltung empfohlener Gate-Treiberspezifikationen für maximale Lebensdauer und Zuverlässigkeit unerlässlich.
Die effektive Wärmeableitung des TO-220AB-Gehäuses ist entscheidend für die Leistung des IRF 9630. Bei kontinuierlicher Belastung nahe des maximalen Nennstroms wird die Verwendung eines geeigneten Kühlkörpers dringend empfohlen, um die Sperrschichttemperatur innerhalb der zulässigen Grenzen zu halten. Dies maximiert die Lebensdauer des Bauteils und verhindert thermisches Durchgehen.
Die Auswahl des IRF 9630 als Ersatz für ältere oder leistungsschwächere MOSFETs kann zu signifikanten Verbesserungen in Bezug auf Effizienz und Wärmeentwicklung führen. Seine hohe Spannungsfestigkeit ermöglicht auch den Einsatz in Anwendungen, die höhere Sicherheitsmargen erfordern, wie beispielsweise in der Medizintechnik oder in industriellen Steuerungsanlagen, wo Zuverlässigkeit an erster Stelle steht.
Die Gate-Steuerung des IRF 9630 erfordert eine negative Gate-Source-Spannung relativ zur Source, um ihn einzuschalten. Dies macht ihn ideal für die Steuerung von Lasten, die zwischen einer positiven Versorgungsspannung und dem Source-Anschluss des MOSFETs geschaltet sind. Die präzise Steuerung dieser Spannung ist der Schlüssel zur Maximierung der Schalteffizienz und zur Minimierung von Verlusten während der Schaltvorgänge.
Die geringe Gate-Ladung (Qg) trägt ebenfalls zu schnellen Schaltzeiten bei, was für hochfrequente Anwendungen wie Schaltnetzteile von großer Bedeutung ist. Dies reduziert die Schaltverluste und ermöglicht höhere Taktfrequenzen, was wiederum zu kleineren passiven Komponenten (Transformatoren, Kondensatoren) und somit zu kompakteren Designs führen kann.
Die Wahl des richtigen MOSFETs ist entscheidend für die Leistung und Zuverlässigkeit elektronischer Systeme. Der IRF 9630 bietet eine überzeugende Kombination aus hoher Spannungsfestigkeit, guter Strombelastbarkeit und niedrigem Einschaltwiderstand, verpackt in einem robusten und einfach zu handhabenden Gehäuse. Diese Eigenschaften machen ihn zu einer erstklassigen Wahl für professionelle Entwickler und anspruchsvolle Projekte.
Technische Vorteile im Detail
Die Kernvorteile des IRF 9630 liegen in seiner spezifischen P-Kanal-Architektur und den optimierten elektrischen Eigenschaften. Der -200 V Drain-Source-Spannungsbereich bietet eine bemerkenswerte Reserve, die Schutz vor unerwarteten Spannungsspitzen und die Möglichkeit bietet, in Systemen mit erhöhten Spannungsanforderungen eingesetzt zu werden. Dies ist besonders relevant in Anwendungen, bei denen die Netzspannung schwankt oder induktive Lasten geschaltet werden, die beim Abschalten hohe Spannungsrückflüsse erzeugen können.
Der Rds(on) von 0,8 Ohm ist ein kritischer Parameter für die Effizienz. Bei einem Dauerstrom von -6,5 A entstehen hierdurch nur etwa 33,8 Watt Verlustleistung (P = I² R = 6,5² 0,8 = 33,8 W). Dies ist im Vergleich zu MOSFETs mit höherem Rds(on) ein deutlicher Vorteil, der die Wärmeentwicklung reduziert und den Wirkungsgrad des Systems erhöht. Weniger Wärme bedeutet oft auch kleinere Kühlkörper, was zu kostengünstigeren und kompakteren Designs führt.
Die Fähigkeit, Ströme bis zu -6,5 A kontinuierlich zu führen, deckt eine breite Palette von Leistungsanforderungen ab. Für kurzzeitige Spitzen kann der IRF 9630 sogar Ströme von bis zu -26 A bewältigen, was ihn für Anwendungen mit transienten Lastspitzen geeignet macht, ohne dass ein separates Schutzglied erforderlich ist. Diese pulsierte Stromfähigkeit ist ein Indikator für die Robustheit des Bauteils unter dynamischen Betriebsbedingungen.
Das TO-220AB-Gehäuse ist ein Industriestandard für Leistungstransistoren. Es ermöglicht eine einfache Montage auf Leiterplatten oder Kühlkörpern mittels Schrauben oder Klammern. Die thermische Anbindung ist hierbei entscheidend für die maximale Leistungsausnutzung. Die elektrische Isolation durch die Kunststoffhülle schützt vor Kurzschlüssen zur Gehäuseoberfläche.
Die Gate-Source-Schwellenspannung (Vgs(th)) liegt typischerweise bei 3,0 V. Dies bedeutet, dass eine Gate-Spannung von etwa -3 V benötigt wird, um den MOSFET in den leitenden Zustand zu bringen. Für eine vollständige Sättigung und minimale Verluste wird jedoch oft eine negativere Gate-Spannung, wie z.B. -10 V oder -15 V, empfohlen. Dies ist ein wichtiger Aspekt für das Design des Gate-Treibers, um optimale Schaltperformance zu gewährleisten.
Häufig gestellte Fragen (FAQ) zu IRF 9630 – MOSFET, P-Kanal, -200 V, -6,5 A, Rds(on) 0,8 Ohm, TO-220AB
Was sind die Hauptanwendungsbereiche für den IRF 9630 MOSFET?
Der IRF 9630 eignet sich hervorragend für Anwendungen wie Schaltnetzteile, invertierende Schaltungen, Lastschalter, DC-DC-Wandler und Motorsteuerungen, bei denen eine hohe Spannungsfestigkeit und eine präzise Stromsteuerung erforderlich sind.
Ist der IRF 9630 für den Einsatz in Hochfrequenzschaltungen geeignet?
Ja, dank seiner relativ geringen Gate-Ladung und schnellen Schaltzeiten ist der IRF 9630 für viele Hochfrequenzanwendungen gut geeignet, insbesondere dort, wo die Schaltverluste minimiert werden müssen.
Welche Vorsichtsmaßnahmen sind bei der Montage des TO-220AB-Gehäuses zu beachten?
Bei der Montage des TO-220AB-Gehäuses sollte auf eine gute thermische Anbindung geachtet werden, insbesondere bei höheren Stromlasten. Die Verwendung von Wärmeleitpaste und eines geeigneten Kühlkörpers ist empfehlenswert, um eine Überhitzung zu vermeiden.
Wie wird der IRF 9630 typischerweise angesteuert?
Der IRF 9630 als P-Kanal-MOSFET wird durch Anlegen einer negativen Gate-Source-Spannung (Vgs) eingeschaltet. Üblicherweise werden Gate-Treiber-ICs oder diskrete Transistorschaltungen verwendet, um diese negative Spannung präzise zu erzeugen.
Kann der IRF 9630 als Ersatz für andere P-Kanal-MOSFETs verwendet werden?
Ja, der IRF 9630 kann als Ersatz für andere P-Kanal-MOSFETs dienen, sofern die elektrischen Spezifikationen (Spannung, Strom, Rds(on), Gehäuse) kompatibel sind und die Ansteuerung den Anforderungen des IRF 9630 entspricht.
Welchen Vorteil bietet der niedrige Rds(on) des IRF 9630?
Der niedrige Rds(on) von 0,8 Ohm minimiert die Verlustleistung im leitenden Zustand, was zu einer geringeren Wärmeentwicklung, höherer Effizienz und potenziell kleineren Kühlkörpern führt.
Benötigt der IRF 9630 einen Gate-Widerstand?
Ein Gate-Widerstand wird üblicherweise verwendet, um die Schaltgeschwindigkeit zu steuern und unerwünschte Oszillationen zu dämpfen. Die genaue Dimensionierung hängt von der spezifischen Anwendung und dem verwendeten Gate-Treiber ab.
