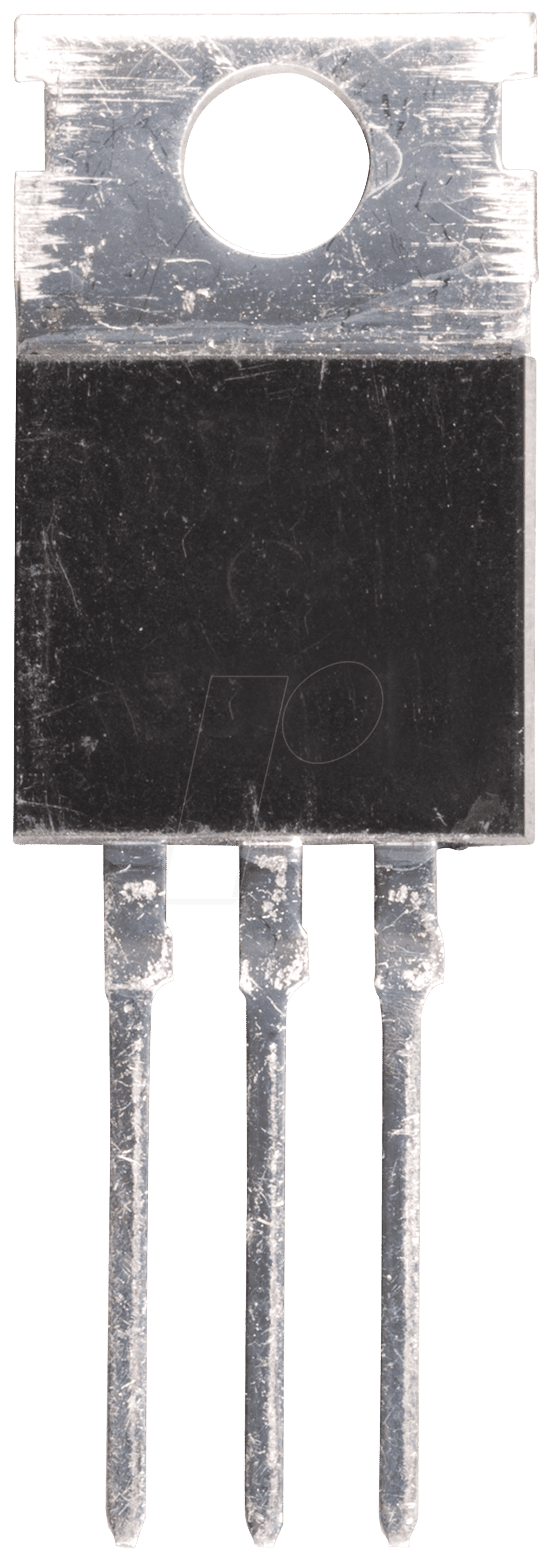

IRF 9540 – Hochleistungs-P-Kanal-MOSFET für anspruchsvolle Schaltanwendungen
Sie suchen nach einem zuverlässigen und leistungsstarken P-Kanal-MOSFET, der auch unter hoher Last stabil und effizient arbeitet? Der IRF 9540 ist die ideale Lösung für Elektronikentwickler, Ingenieure und Maker, die präzise Kontrolle über Leistungsanwendungen benötigen. Mit seiner beeindruckenden Spannungs- und Strombelastbarkeit sowie seinem geringen Durchgangswiderstand minimiert dieser MOSFET Energieverluste und gewährleistet eine optimale Performance in komplexen Schaltungen.
Herausragende Leistungsmerkmale des IRF 9540
Der IRF 9540 zeichnet sich durch eine Reihe von Merkmalen aus, die ihn von Standard-MOSFETs abheben und zu einer überlegenen Wahl für anspruchsvolle Projekte machen:
- Hohe Spannungsfestigkeit: Mit einer maximalen Drain-Source-Spannung von -100 V bietet der IRF 9540 eine signifikante Reserve für Anwendungen, die hohe Gegenspannungen sicher handhaben müssen, wie z.B. in der Stromversorgung oder im Motorsteuerungsbereich. Dies reduziert das Risiko von Durchbrüchen und erhöht die Zuverlässigkeit des Gesamtsystems.
- Starke Stromtragfähigkeit: Die kontinuierliche Drain-Strombelastbarkeit von -19 A (bei 25°C) ermöglicht den Einsatz in leistungshungrigen Schaltungen, wo herkömmliche MOSFETs an ihre Grenzen stoßen würden. Dies ist entscheidend für die Steuerung von größeren Lasten oder die effiziente Schaltung höherer Ströme.
- Geringer Rds(on): Ein niedriger Drain-Source-Widerstand im eingeschalteten Zustand (Rds(on) von nur 0,2 Ohm bei 25°C) minimiert die Leistungsverluste durch Wärmeentwicklung. Dies führt zu einer höheren Effizienz der Schaltung, geringerer Erwärmung und damit zu einer längeren Lebensdauer der Komponenten und des Gesamtsystems.
- Optimierte Gate-Ladung: Die relativ geringe Gate-Ladung (Qg) sorgt für schnelle Schaltzeiten und reduziert den Steueraufwand. Dies ist vorteilhaft für Anwendungen, die hohe Schaltfrequenzen erfordern oder bei denen die Energieeffizienz des Treibkreises von Bedeutung ist.
- Robuste TO-220AB Gehäuse: Das standardisierte TO-220AB-Gehäuse bietet hervorragende thermische Eigenschaften und eine einfache Montage auf Leiterplatten oder Kühlkörpern. Dies erleichtert die Integration in bestehende Designs und gewährleistet eine effektive Wärmeabfuhr.
- P-Kanal-Technologie: Als P-Kanal-MOSFET eignet sich der IRF 9540 ideal für Schaltungen, bei denen die Last positive Spannung führt und der MOSFET zum Schalten gegen Masse verwendet wird (High-Side-Schaltung). Dies vereinfacht das Design von vielen Stromversorgungs- und Lastschaltkreisen.
Anwendungsbereiche und technische Details
Der IRF 9540 ist aufgrund seiner spezifischen Eigenschaften ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Anwendungen eingesetzt werden kann. Seine Fähigkeit, hohe Spannungen und Ströme zu schalten, kombiniert mit einem geringen Durchgangswiderstand, macht ihn besonders geeignet für:
- Stromversorgungsdesign: Als Hauptschalter oder zur Lastregelung in Netzgeräten, DC-DC-Wandlern und Batteriemanagementsystemen.
- Motorsteuerungen: Zur Ansteuerung von Gleichstrommotoren, insbesondere in Anwendungen, bei denen eine präzise und effiziente Steuerung der Motorleistung gefragt ist.
- Schaltregler: In synchronen oder nicht-synchronen Schaltreglern zur effizienten Energieumwandlung.
- Lastschalter: Zum sicheren Ein- und Ausschalten von verschiedenen Lasten, die höhere Stromstärken erfordern.
- Schutzschaltungen: Zur Implementierung von Überstrom- oder Überspannungsschutzmechanismen.
Die Verwendung eines P-Kanal-MOSFETs wie dem IRF 9540 vereinfacht oft die Schaltungslogik für das Schalten von Lasten, die mit der positiven Versorgungsspannung verbunden sind. Dies kann zu kompakteren und kostengünstigeren Designs führen, da keine zusätzlichen Pegelwandler oder komplexen Treiberschaltungen benötigt werden.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Leistungs-MOSFET |
| Kanal-Typ | P-Kanal |
| Maximale Drain-Source-Spannung (Vds) | -100 V |
| Kontinuierliche Drain-Strom (Id) bei 25°C | -19 A |
| Rds(on) (Drain-Source-Widerstand im eingeschalteten Zustand) | 0,2 Ohm (typisch bei Vgs = -10V, Id = -19A) |
| Gate-Schwellenspannung (Vgs(th)) | -2 V bis -4 V (typisch) |
| Gehäuseform | TO-220AB |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Anwendungsbeispiele | Stromversorgung, Motorsteuerung, Lastschaltung, Schaltregler |
Vorteile der P-Kanal-MOSFET-Technologie
Die Entscheidung für einen P-Kanal-MOSFET wie den IRF 9540 bringt spezifische Designvorteile mit sich, insbesondere in Schaltungen, in denen die Last auf der Hochvoltseite liegt:
- Vereinfachte High-Side-Schaltung: P-Kanal-MOSFETs ermöglichen eine direkte Ansteuerung der Last, indem sie diese gegen Masse schalten. Dies eliminiert die Notwendigkeit für aufwendige Pegelwandler oder isolierte Gate-Treiber, die oft bei N-Kanal-MOSFETs in High-Side-Konfigurationen erforderlich sind.
- Höhere Effizienz bei bestimmten Schaltungen: In Szenarien, in denen die Steuerspannung niedriger als die Versorgungsspannung sein muss, sind P-Kanal-MOSFETs oft die intuitivere und effizientere Wahl.
- Optimiert für negative Gate-Spannungen: Das Schalten erfolgt durch Anlegen einer negativen Spannung am Gate relativ zur Source. Dies ist eine etablierte und gut verstandene Betriebsweise in vielen Leistungselektronik-Designs.
- Robustheit und Zuverlässigkeit: Die bewährte TO-220AB-Bauform bietet eine solide thermische Performance und mechanische Stabilität, was für den Langzeiteinsatz in industriellen und anspruchsvollen Hobby-Projekten entscheidend ist.
FAQ – Häufig gestellte Fragen zu IRF 9540 – MOSFET, P-Kanal, -100 V, -19 A, Rds(on) 0,2 Ohm, TO-220AB
Was ist der Hauptvorteil des IRF 9540 gegenüber einem N-Kanal-MOSFET?
Der Hauptvorteil des IRF 9540 als P-Kanal-MOSFET liegt in der vereinfachten Implementierung von High-Side-Schaltungen. Er kann die Last direkt gegen Masse schalten, ohne dass komplexe Pegelwandler oder Gate-Treiber notwendig sind, was das Schaltungsdesign oft erheblich vereinfacht und kostengünstiger macht.
Welche maximale Spannung kann der IRF 9540 sicher schalten?
Der IRF 9540 ist für eine maximale Drain-Source-Spannung von -100 Volt ausgelegt. Dies bietet eine hohe Reserve für Anwendungen, die mit Spannungen im entsprechenden Bereich arbeiten.
Wie hoch ist der maximale Strom, den der IRF 9540 dauerhaft schalten kann?
Der IRF 9540 kann bei einer Umgebungstemperatur von 25°C einen kontinuierlichen Drain-Strom von bis zu -19 Ampere sicher schalten. Bei höheren Temperaturen oder bei Pulsbelastungen sind die maximal zulässigen Stromwerte geringer und sollten den Datenblättern entnommen werden.
Was bedeutet Rds(on) 0,2 Ohm für die Leistung des MOSFETs?
Ein niedriger Rds(on)-Wert von 0,2 Ohm bedeutet, dass der MOSFET im eingeschalteten Zustand nur einen sehr geringen Widerstand aufweist. Dies minimiert die Leistungsverluste in Form von Wärme, was zu einer höheren Effizienz der Schaltung, geringerer Erwärmung und einer längeren Lebensdauer der Komponenten führt.
Ist der IRF 9540 für den Einsatz in Schaltnetzteilen geeignet?
Ja, der IRF 9540 eignet sich hervorragend für den Einsatz in Schaltnetzteilen, insbesondere in den Leistungsschaltstufen von DC-DC-Wandlern oder als primärer Schalter, wo seine hohe Strombelastbarkeit, Spannungsfestigkeit und geringen Verluste vorteilhaft sind.
Benötigt der IRF 9540 einen Kühlkörper?
Ob ein Kühlkörper benötigt wird, hängt von der konkreten Anwendung und den Betriebsbedingungen ab. Bei hohen Dauerströmen oder häufigen Schaltzyklen, die zu signifikanter Wärmeentwicklung führen, ist die Verwendung eines Kühlkörpers dringend empfohlen, um die maximale Betriebstemperatur des MOSFETs nicht zu überschreiten und dessen Lebensdauer zu gewährleisten.
Für welche Art von Motorsteuerungen ist der IRF 9540 am besten geeignet?
Der IRF 9540 ist ideal für die Steuerung von Gleichstrommotoren, insbesondere in Anwendungen, bei denen der MOSFET die Last (den Motor) gegen Masse schaltet. Seine hohe Stromtragfähigkeit und präzise Schaltcharakteristik ermöglichen eine effiziente Drehzahlregelung und Laststeuerung.
