Leistungsstarker P-Kanal MOSFET für anspruchsvolle Schaltungen: IRF 9520
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung für Ihre Power-Management-Anwendungen? Der IRF 9520 P-Kanal MOSFET ist die ideale Wahl für Ingenieure, Entwickler und Elektronik-Enthusiasten, die eine präzise Steuerung von Lasten mit hoher Stromstärke und Spannung benötigen. Seine herausragenden Eigenschaften machen ihn zu einer überlegenen Alternative gegenüber Standard-MOSFETs, wenn es um Effizienz, Robustheit und Leistungsdichte geht.
Überlegene Leistung und Effizienz des IRF 9520
Der IRF 9520 zeichnet sich durch seine optimierte P-Kanal-Konstruktion aus, die eine effektive Steuerung negativer Lastspannungen ermöglicht. Mit einer maximalen Drain-Source-Spannung von -100 V und einem kontinuierlichen Drain-Strom von -6,8 A ist dieser MOSFET für eine breite Palette von Schaltungen geeignet, von Stromversorgungen über Motorsteuerungen bis hin zu Lastschaltern. Der niedrige typische Einschaltwiderstand (RDS(on)) von 0,6 Ohm minimiert Leistungsverluste und reduziert die Wärmeentwicklung, was zu einer höheren Gesamteffizienz Ihres Systems führt. Dies bedeutet weniger Energieverschwendung, geringere Kühlungsanforderungen und eine längere Lebensdauer der Komponenten.
Schlüsselvorteile auf einen Blick
- Hohe Spannungsfestigkeit: Mit bis zu -100 V Drain-Source-Spannung ideal für Anwendungen, die eine robuste Spannungsregelung erfordern.
- Signifikanter Strombelastbarkeit: -6,8 A kontinuierlicher Drain-Strom ermöglicht die Steuerung leistungsstarker Lasten.
- Geringer Einschaltwiderstand: RDS(on) von 0,6 Ohm minimiert Energieverluste und Wärmeentwicklung.
- Effiziente P-Kanal-Architektur: Optimiert für die Steuerung negativer Spannungen und Lasten.

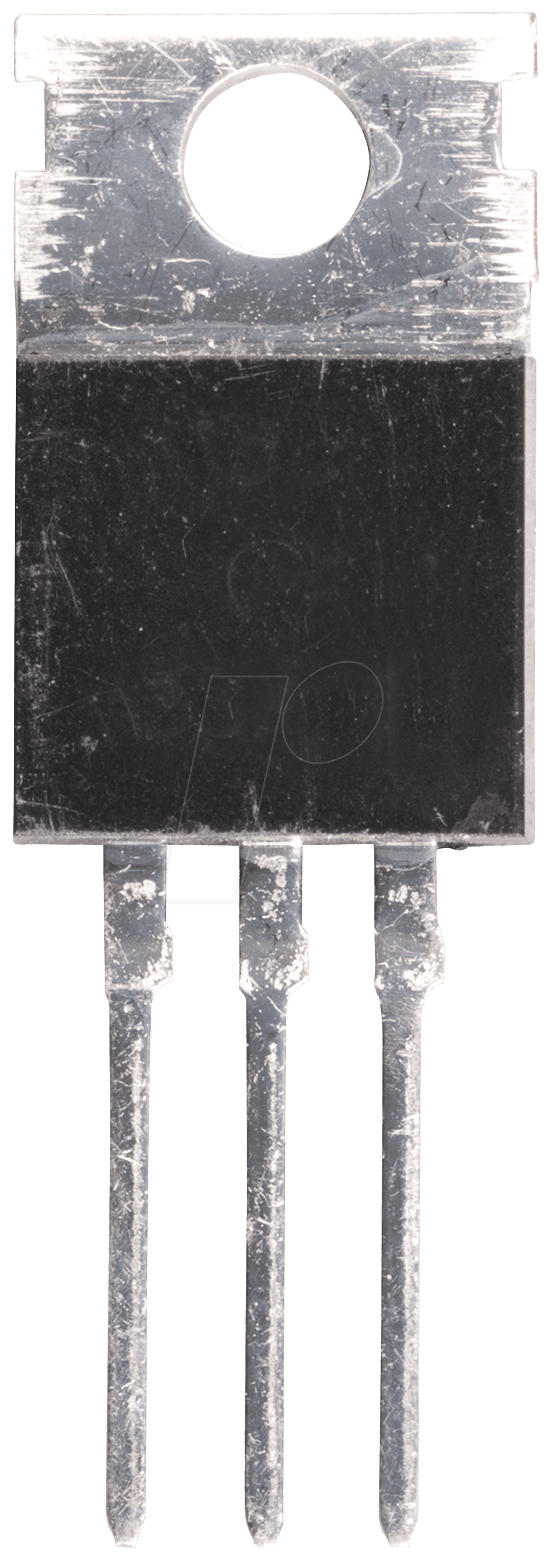

- Robuste TO-220AB Bauform: Ermöglicht einfache Montage und effektive Wärmeableitung.
- Präzise Schaltschwellen: Bietet zuverlässige und reproduzierbare Schaltergebnisse.
- Breiter Anwendungsbereich: Von Schaltnetzteilen bis hin zu fortschrittlichen Motorsteuerungen.
Anwendungsgebiete des IRF 9520
Der IRF 9520 ist ein vielseitiger Baustein für zahlreiche elektronische Schaltungen. Seine Fähigkeit, hohe Spannungen und Ströme zu schalten, macht ihn unverzichtbar in:
- Leistungselektronik: Als primärer Schalter in Schaltnetzteilen (SMPS) und DC-DC-Wandlern, wo Effizienz entscheidend ist.
- Motorsteuerungen: Zur präzisen Steuerung von Gleichstrommotoren und bürstenlosen Gleichstrommotoren (BLDC) in industriellen Anwendungen und Robotik.
- Lastschaltungen: Zum sicheren Ein- und Ausschalten von Lasten, z.B. in Beleuchtungssystemen, Heizungssteuerungen oder als Schutzschalter.
- Batteriemanagementsysteme: Zur Überwachung und Steuerung von Lade- und Entladevorgängen in Batteriesystemen.
- Audioverstärker: In bestimmten Schaltungstopologien zur Leistungsverstärkung.
- Automobil-Elektronik: Für zuverlässige Funktionen in anspruchsvollen Umgebungen.
Die TO-220AB-Bauform des IRF 9520 erleichtert die Integration in bestehende Designs und bietet eine solide Basis für effiziente Wärmeableitung. Dies ist besonders wichtig in Hochleistungsanwendungen, wo thermisches Management kritisch für die Langlebigkeit und Zuverlässigkeit ist.
Detaillierte Spezifikationen und technische Merkmale
Der IRF 9520 gehört zur Familie der Leistungshalbleiter und bietet spezifische Eigenschaften, die ihn für professionelle Anwendungen prädestinieren. Die Auswahl eines MOSFETs basiert auf einer Vielzahl von Parametern, um die optimale Leistung für eine gegebene Schaltung zu gewährleisten. Bei diesem P-Kanal MOSFET sind die negativen Spannungswerte entscheidend für seine Funktion in Bezug auf die Steuerung der Source und des Drains.
| Merkmal | Spezifikation |
|---|---|
| Typ | Leistungs-MOSFET, P-Kanal |
| Hersteller-Teilenummer | IRF 9520 |
| Maximale Drain-Source-Spannung (Vds) | -100 V |
| Kontinuierlicher Drain-Strom (Id) bei 25°C | -6,8 A |
| RDS(on) – Einschaltwiderstand (typisch) | 0,6 Ohm |
| Gate-Source-Spannung (Vgs) (maximal) | +/- 25 V |
| Gate-Schwellenspannung (Vgs(th)) (typisch) | -3 V (bei Id = -0,25 mA) |
| Gehäuseform | TO-220AB |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Impulsbelastbarkeit (Idm) | -27 A (reduzierter Wert, abhängig von Pulsdauer und Kühlung) |
| Energieverlust bei Umschaltung | Geringer als bei vergleichbaren bipolar-Transistoren aufgrund der Spannungsgesteuerten Natur des MOSFETs. Präzise Angaben hängen von der Gate-Treiber-Schaltung ab. |
| Wärmeleitfähigkeit (Gehäuse zu Kühlkörper) | Hervorragend, optimiert für thermische Leistung im TO-220AB Gehäuse. |
Optimierung von Schaltungen mit dem IRF 9520
Die Auswahl des richtigen MOSFETs ist entscheidend für die Performance und Zuverlässigkeit elektronischer Schaltungen. Der IRF 9520 mit seinem P-Kanal Design bietet spezifische Vorteile, wenn negative Spannungen gesteuert werden müssen. Im Vergleich zu N-Kanal MOSFETs, die den Massepunkt als Bezugspunkt nutzen, agiert der P-Kanal MOSFET typischerweise, indem er die Last mit dem positiven Versorgungspegel verbindet und diesen schaltet. Dies kann in bestimmten Topologien zu einfacheren Treiberschaltungen oder einer besseren Isolation führen.
Der geringe Einschaltwiderstand (RDS(on)) von 0,6 Ohm ist ein kritischer Parameter für die Effizienz. Ein niedrigerer RDS(on) bedeutet, dass weniger Energie in Form von Wärme verloren geht, wenn der MOSFET leitet. Dies ist besonders wichtig in Hochstromanwendungen, wo selbst kleine Widerstände zu signifikanten Verlusten führen können. Die präzise Einhaltung der Spezifikationen, wie die Drain-Source-Spannung von -100 V, gewährleistet, dass der MOSFET auch unter Last stabil arbeitet und vor Überspannungen schützt.
Die Gate-Source-Spannung (Vgs) ist der Steuerparameter für den MOSFET. Eine typische Schwellenspannung (Vgs(th)) von -3 V bedeutet, dass eine Gate-Source-Spannung von -3 V ausreicht, um den MOSFET in den leitenden Zustand zu versetzen. Es ist jedoch üblich, eine höhere Gate-Spannung anzulegen (z.B. -10 V), um einen geringeren RDS(on) zu erreichen und den MOSFET vollständig zu sättigen. Die maximale Gate-Source-Spannung von +/- 25 V muss beachtet werden, um eine Beschädigung des Bauteils zu vermeiden. Dies erfordert sorgfältige Auslegung der Gate-Treiber-Schaltung.
FAQ – Häufig gestellte Fragen zu IRF 9520 – MOSFET, P-CH, -100 V, -6,8 A, RDS(on) 0,6 Ohm, TO-220AB
Kann der IRF 9520 für PWM-Anwendungen verwendet werden?
Ja, der IRF 9520 ist aufgrund seiner schnellen Schaltzeiten und seines geringen Einschaltwiderstands sehr gut für Pulsweitenmodulations (PWM)-Anwendungen geeignet, wie sie in Motorsteuerungen oder zur Helligkeitsregelung von LEDs eingesetzt werden.
Welche Gate-Spannung ist für den IRF 9520 optimal?
Obwohl die Schwellenspannung typischerweise bei -3 V liegt, wird für einen optimalen geringen Einschaltwiderstand und volle Sättigung eine Gate-Source-Spannung von -10 V oder mehr empfohlen, solange die maximale Gate-Source-Spannung von +/- 25 V nicht überschritten wird.
Wie wird die Wärmeableitung des IRF 9520 verbessert?
Die TO-220AB Bauform ermöglicht eine einfache Montage auf einem Kühlkörper. Für Anwendungen mit höherer Strombelastung ist die Verwendung eines geeigneten Kühlkörpers mit Wärmeleitpaste unerlässlich, um die Betriebstemperatur niedrig zu halten und eine Beschädigung des Bauteils zu vermeiden.
Ist der IRF 9520 für negative Spannungen geeignet?
Ja, der IRF 9520 ist ein P-Kanal MOSFET, der speziell für die Steuerung von Lasten mit negativen Spannungen entwickelt wurde.
Welche Schutzschaltungen sind für den IRF 9520 empfehlenswert?
Es wird empfohlen, Schutzdioden gegen Überspannung und unerwünschte Rückinduktionsspannungen zu verwenden. Eine geeignete Gate-Schutzschaltung gegen statische Entladungen ist ebenfalls ratsam.
Was bedeutet RDS(on) = 0,6 Ohm?
RDS(on) steht für den Einschaltwiderstand des MOSFETs im leitenden Zustand. Ein Wert von 0,6 Ohm bedeutet, dass bei einem Strom von 1 Ampere ein Spannungsabfall von 0,6 Volt über dem MOSFET entsteht, was zu einer Leistungsdissipation von 0,6 Watt führt. Ein niedrigerer Wert ist immer vorteilhafter für die Effizienz.
Kann der IRF 9520 als Ersatz für andere P-Kanal MOSFETs verwendet werden?
Ja, unter Berücksichtigung der elektrischen Spezifikationen wie Spannungsfestigkeit, Strombelastbarkeit, Einschaltwiderstand und der Gehäuseform kann der IRF 9520 als Ersatz für andere, vergleichbare P-Kanal MOSFETs dienen. Eine sorgfältige Prüfung der Datenblätter ist jedoch immer ratsam.
