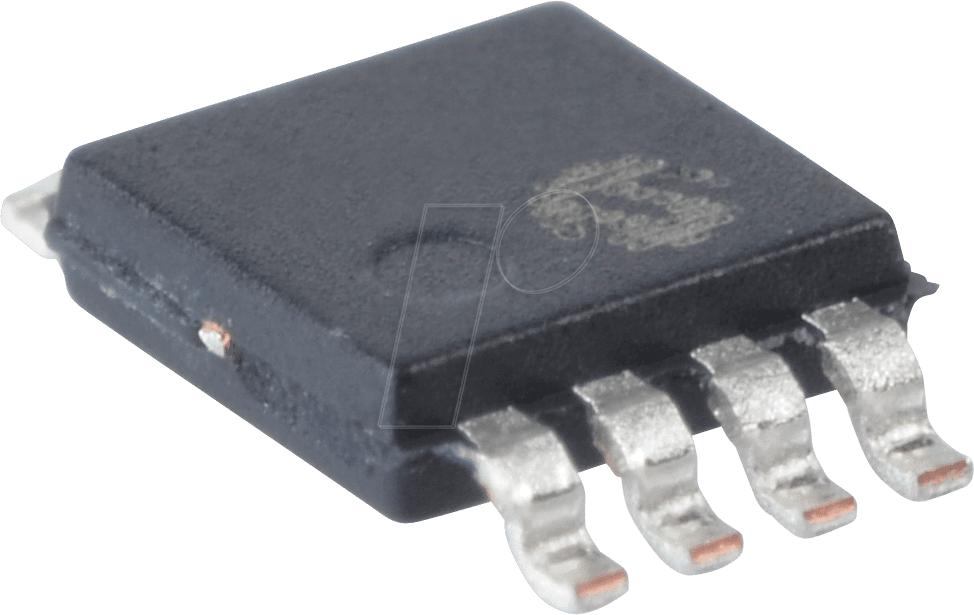

Präzision in der Leistungsschaltung: Der IRF9310 P-Kanal MOSFET
Für Entwickler, Ingenieure und ambitionierte Bastler, die zuverlässige und effiziente Schaltdesigns realisieren möchten, ist die Wahl des richtigen MOSFETs entscheidend. Der IRF9310 P-Kanal MOSFET mit seinen Spezifikationen von 30V Drain-Source-Spannung, 20A Dauerstrom und 2,5W Verlustleistung im kompakten SO-8 Gehäuse bietet eine herausragende Lösung für Anwendungen, bei denen präzise Steuerung und hohe Leistungsdichte gefordert sind. Er übertrifft Standardlösungen durch seine optimierte Gate-Ladung, geringen Schwellspannungen und hohe Strombelastbarkeit, was ihn zur idealen Komponente für anspruchsvolle Schaltungen macht.
Vorteile des IRF9310 P-Kanal MOSFETs
- Hohe Strombelastbarkeit: Mit einer kontinuierlichen Drain-Stromstärke von 20A bewältigt der IRF9310 mühelos auch anspruchsvolle Lasten und eignet sich somit für leistungsintensive Schaltungen.
- Optimierte Schalteigenschaften: Dank seiner geringen Gate-Source-Schwellspannung (VGS(th)) und der niedrigen Gate-Ladung (Qg) ermöglicht dieser MOSFET schnelle Schaltzyklen mit minimalem Energieverlust, was zu einer gesteigerten Effizienz führt.
- Robuste Spannungsfestigkeit: Eine Drain-Source-Spannungsfestigkeit von 30V bietet ausreichende Reserven für eine Vielzahl von Anwendungen, einschließlich Batterie-gesteuerter Systeme und Niedervolt-Stromversorgungen.
- Effiziente Wärmeableitung im SO-8 Gehäuse: Das kompakte SO-8 Gehäuse ist für seine gute Wärmeableitung bekannt, was die Einhaltung der 2,5W Verlustleistung unterstützt und die Zuverlässigkeit in platzkritischen Designs erhöht.
- P-Kanal-Konfiguration für negative Schaltungslagen: Die P-Kanal-Charakteristik macht ihn zur idealen Wahl für das Schalten von Masse-Referenzen oder das Erzeugen negativer Spannungen, was ihn vielseitig einsetzbar macht.
- Geringer Einschaltwiderstand (RDS(on)): Ein niedriger Einschaltwiderstand minimiert Leistungsverluste im eingeschalteten Zustand und trägt zur Gesamteffizienz des Systems bei.
Technische Spezifikationen und Anwendungsbereiche
Der IRF9310 ist ein hochentwickelter P-Kanal Power MOSFET, der speziell für Anwendungen entwickelt wurde, bei denen Effizienz, Zuverlässigkeit und kompakte Bauform im Vordergrund stehen. Seine Fähigkeit, hohe Ströme zu schalten und gleichzeitig geringe Verluste zu generieren, macht ihn zu einer bevorzugten Komponente in verschiedenen Sektoren der Elektronikindustrie.
Anwendungsgebiete umfassen typischerweise:
- Leistungsmanagement in tragbaren Geräten: Von Smartphones über Laptops bis hin zu medizinischen Geräten, wo Energieeffizienz kritisch ist.
- Batterielade- und Entladeschaltungen: Präzise Steuerung des Stromflusses in Akku-Systemen zur Optimierung der Lebensdauer und Leistung.
- Motorsteuerungen für kleine Elektromotoren: Effizientes PWM-Schalten zur Regelung von Drehzahl und Drehmoment.
- Schutzschaltungen und Überlastungsabschaltungen: Schnelle Reaktion auf Stromspitzen zum Schutz empfindlicher Elektronik.
- Gleichspannungswandler (DC-DC Converter): Insbesondere in Topologien, die eine P-Kanal-Schaltung erfordern.
- Schaltungsdesign für negative Spannungen: Ermöglicht das einfache Schalten von Ground-Referenzen.
Qualitative Merkmale des IRF9310
| Merkmal | Beschreibung |
|---|---|
| Konfiguration | P-Kanal MOSFET |
| Drain-Source-Spannung (VDS) | 30V – Bietet eine solide Spannungsfestigkeit für Niedervolt-Anwendungen. |
| Kontinuierlicher Drain-Strom (ID) | 20A – Ausgelegt für signifikante Leistungsanforderungen. |
| Leistungsdissipation (PD) | 2,5W – Optimiert für effiziente Wärmeabfuhr im spezifizierten Gehäuse. |
| Gehäuseform | SO-8 (Small Outline Transistor 8-Pin) – Kompakt und ideal für SMD-Bestückung, erleichtert hohe Packungsdichte. |
| Gate-Source-Schwellspannung (VGS(th)) | Typisch gering (Wert kann je nach spezifischem Datenblatt variieren, aber für P-Kanal oft im negativen Bereich um -1V bis -2V) – Ermöglicht einfaches Ansteuern mit geringen Spannungen. |
| Einschaltwiderstand (RDS(on)) | Niedrig (Wert spezifiziert im Datenblatt, entscheidend für geringe Verluste) – Trägt maßgeblich zur Effizienz bei. |
| Schaltgeschwindigkeit | Schnell (durch geringe Gate-Ladung) – Ermöglicht hohe Schaltfrequenzen und minimiert Schaltverluste. |
| Montageart | Surface Mount Device (SMD) – Ermöglicht automatisierte Fertigungsprozesse und schlankes PCB-Layout. |
FAQs – Häufig gestellte Fragen zu IRF9310 – MOSFET, P-CH, 30V, 20A, 2,5W, SO-8
Was genau ist ein P-Kanal MOSFET und wann sollte ich ihn verwenden?
Ein P-Kanal MOSFET ist eine Art von Feldeffekttransistor, bei dem der Stromfluss durch positive Ladungsträger (Löcher) in einem P-leitenden Kanal gesteuert wird. Sie werden typischerweise verwendet, um die „hohe Seite“ einer Last zu schalten – also die Verbindung zum positiven Versorgungsspannungspotenzial. Dies ist oft einfacher zu realisieren als die „niedrige Seite“ mit einem N-Kanal MOSFET, insbesondere wenn die Last nicht direkt mit Masse verbunden ist oder wenn eine negative Spannung geschaltet werden muss.
Welche Anwendungen sind besonders gut für den IRF9310 geeignet?
Der IRF9310 eignet sich hervorragend für Leistungsmanagementaufgaben, bei denen eine präzise und effiziente Steuerung des Stroms erforderlich ist. Dazu gehören beispielsweise das Schalten von Lasten in batteriebetriebenen Geräten, die Steuerung von kleinen Elektromotoren durch Pulsweitenmodulation (PWM), Schutzschaltungen gegen Überlastung oder Kurzschluss sowie die Verwendung in verschiedenen Gleichspannungswandler-Topologien, insbesondere dort, wo die P-Kanal-Schaltung Vorteile bietet.
Ist die Verlustleistung von 2,5W im SO-8 Gehäuse ausreichend?
Die Verlustleistung von 2,5W ist bei korrekter Dimensionierung und guter Anbindung an die Leiterplatte (PCB) für das SO-8 Gehäuse in vielen typischen Anwendungen absolut ausreichend. Das SO-8 Gehäuse bietet eine gute Wärmeableitung, besonders wenn die Pads auf der PCB gut mit Masseflächen verbunden sind. Für Anwendungen mit extremen Dauerlasten, die diese 2,5W dauerhaft überschreiten, sind jedoch möglicherweise zusätzliche Kühlmaßnahmen oder ein MOSFET mit höherer Leistungsreserve erforderlich.
Wie kann ich sicherstellen, dass der IRF9310 effizient schaltet?
Die Effizienz des Schaltens wird maßgeblich durch die Gate-Ansteuerung und den Einschaltwiderstand (RDS(on)) des MOSFETs bestimmt. Der IRF9310 verfügt über einen geringen RDS(on), was bedeutet, dass bei Stromfluss wenig Leistung im eingeschalteten Zustand verloren geht. Eine schnelle Ansteuerung des Gates mit der entsprechenden Gate-Source-Spannung (VGS) minimiert die Zeit im Übergangsbereich, in dem die Verluste am höchsten sind. Achten Sie darauf, die empfohlenen Gate-Widerstände und Treiberpegel gemäß dem Datenblatt zu verwenden.
Was bedeutet „P-CH“ in der Produktbezeichnung?
„P-CH“ steht für „P-Channel“, was die Art des Kanals im MOSFET beschreibt. Im Gegensatz zu N-Kanal MOSFETs, bei denen Elektronen die Hauptladungsträger sind, sind bei P-Kanal MOSFETs Löcher die primären Ladungsträger. Dies beeinflusst, wie die Spannung am Gate (VGS) angelegt werden muss, um den Transistor zu leiten. Typischerweise muss die Gate-Source-Spannung negativ sein (VGS < 0), um einen P-Kanal MOSFET zu öffnen.
Welche Gate-Source-Spannung (VGS) benötige ich, um den IRF9310 vollständig zu öffnen?
Die genaue Gate-Source-Schwellspannung (VGS(th)), bei der der MOSFET zu leiten beginnt, variiert leicht von Exemplar zu Exemplar, liegt aber typischerweise im negativen Bereich (z.B. zwischen -1V und -2V). Um den MOSFET vollständig zu öffnen und den geringsten Einschaltwiderstand (RDS(on)) zu erzielen, sollte die Gate-Source-Spannung deutlich negativer als die Schwellspannung sein. Konsultieren Sie das spezifische Datenblatt des IRF9310 für die präzisen Werte und empfohlenen Ansteuerungspegel.
Ist der IRF9310 für die Verwendung in Hochfrequenz-Schaltnetzteilen geeignet?
Ja, der IRF9310 ist aufgrund seiner geringen Gate-Ladung (Qg) und der damit verbundenen schnellen Schaltzeiten für Anwendungen in Hochfrequenz-Schaltnetzteilen geeignet. Die Effizienz in solchen Designs wird jedoch auch von anderen Faktoren wie dem Einschaltwiderstand (RDS(on)), den parasitären Kapazitäten und der Sorgfalt bei der PCB-Layoutgestaltung beeinflusst. Für extrem hohe Frequenzen oder sehr hohe Leistungen können jedoch spezialisiertere MOSFETs mit optimierten Parametern erforderlich sein.
